Thank you for purchasing TOA's Paging Microphone.
Please carefully follow the instructions in this manual to ensure long, trouble-
free use of your equipment.
PM-660
PM-660D
PM-660U
PAGING MICROPHONES
INSTRUCTION MANUAL
日本語の取扱説明書は裏面をご覧ください。

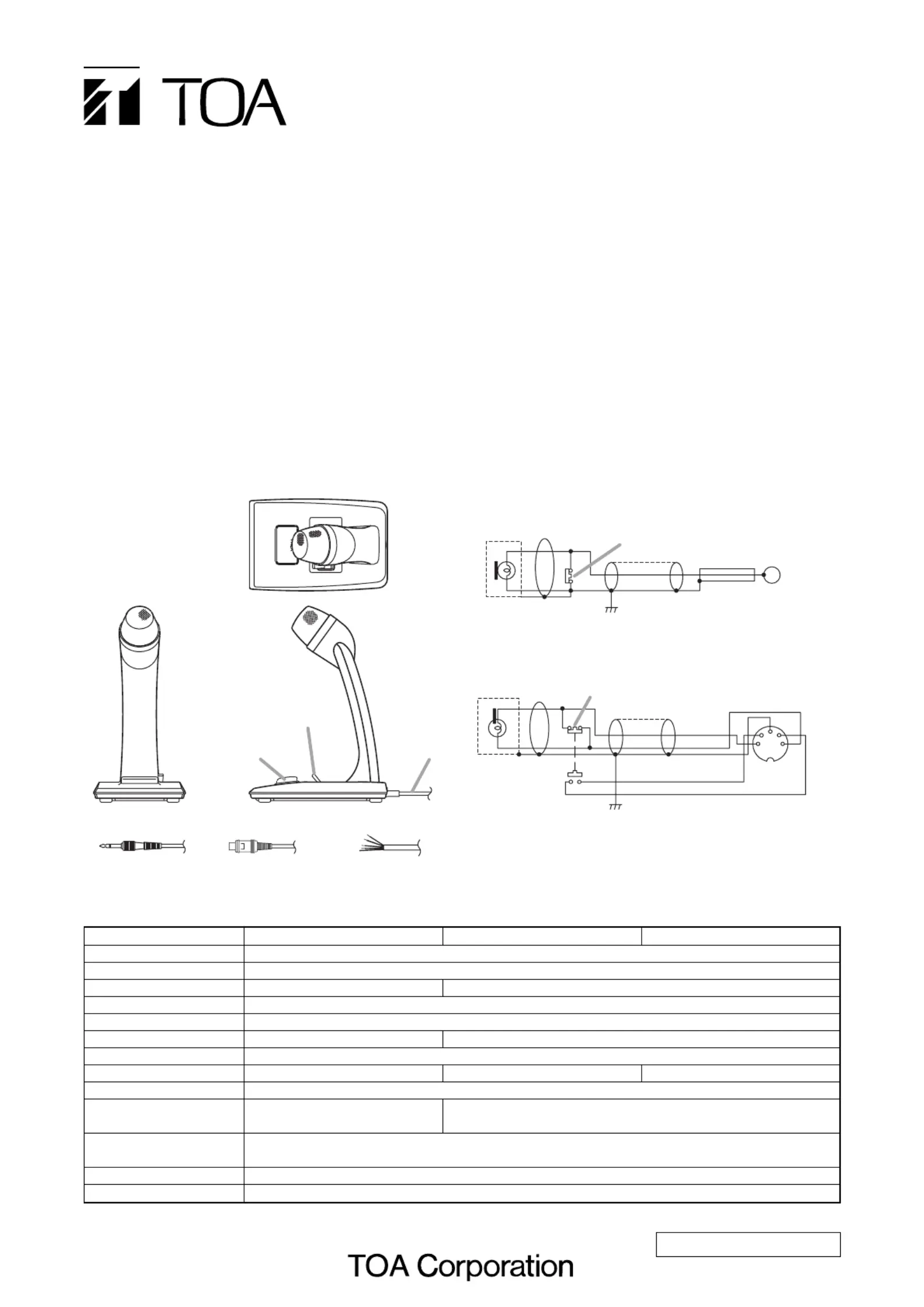

1. GENERAL DESCRIPTION
TOA's PM-660 Series Desk-top Paging Microphones are designed for general announcements and paging
calls. They have a large, easy-to-operate talk switch with a convenient lock lever. The PM-660D and PM-660U
feature remote control function interlocked with the talk switch to activate power amplifier’s power or chime
unit. For the remote control function and connections to the power amplifier, refer to the instruction manual
enclosed with the amplifier.
533-05-018-90
URL: http://www.toa.jp/
2. NOMENCLATURE
Lock lever
Talk switch
PM-660PM-660DPM-660U
Phone plug5-pin DIN plugLoose end
Cable
3. CIRCUIT DIAGRAMS
Shield
Body earth
Phone Plug
Push to Talk
Shield
Shield
Body earth
Push to Talk
PM-660D (5-pin DIN plug)
PM-660U (loose end)
Black
Blue
Red
White
1
2
3
45
[PM-660]
[PM-660D/660U]
4. SPECIFICATIONS
Note:The design and specifications are subject to change without notice for improvement.
ModelPM-660PM-660DPM-660U
TypeMoving coil microphone
DirectivityUnidirectional
Rated Impedance600 , unbalanced600 , balancedΩΩ
Rated Sensitivity–58 dB (1 kHz, 0 dB = 1 V/Pa)
Frequency Response100 Hz to 10 kHz
Connection Cable1-core shielded cable2-core shielded plus 2-core cable
Cable length2.5 m (8.2 ft)
Terminal of CablePhone plug5-pin DIN plugNone
Talk SwitchPush-to-talk type (short-off circuit, with lock lever)
Remote SwitchNoneLeaf spring contact (interlocked with talk switch),
30 V DC, under 500 mA
Finish Head:Zinc plated steel wire, gray, paint
Body: ABS resin, gray
Dimensions 100 (w) x 215 (h) x 150 (d) mm (3.94" x 8.46" x 5.91")
Weight 440 g (0.97 lb) (cable excluded)
Produktspezifikationen
| Marke: | TOA |
| Kategorie: | Mikrofon |
| Modell: | PM-660D |
| Breite: | 100 mm |
| Tiefe: | 150 mm |
| Produktfarbe: | Black, Red |
| Übertragungstechnik: | Kabelgebunden |
| Impedanz: | 600 Ohm |
| Höhe: | 215 mm |
| Betriebstemperatur: | -10 - 50 °C |
| Typ: | Tischmikrofon |
| Geräteschnittstelle: | 5‑pin DIN |
| Mikrofon-Frequenz: | 100 - 10000 Hz |
| Mikrofon-Empfindlichkeit: | -58 dB |
| Ausrichtung des integrierten Mikrofons: | Unidirektional |
| Mikrofongewicht: | 440 g |
