Please follow the instructions in this manual to obtain the optimum results from this unit.

We also recommend that you keep this manual handy for future reference.

RS-150

RS-160

RS-170

RS-180

SECURITY SUBSTATION

INSTRUCTION MANUAL

1. GENERAL DESCRIPTION

TOA's RS-150, RS-160, RS-170, and RS-180 are Security Substations designed to be used with TOA's VS-900

Voice Security System.

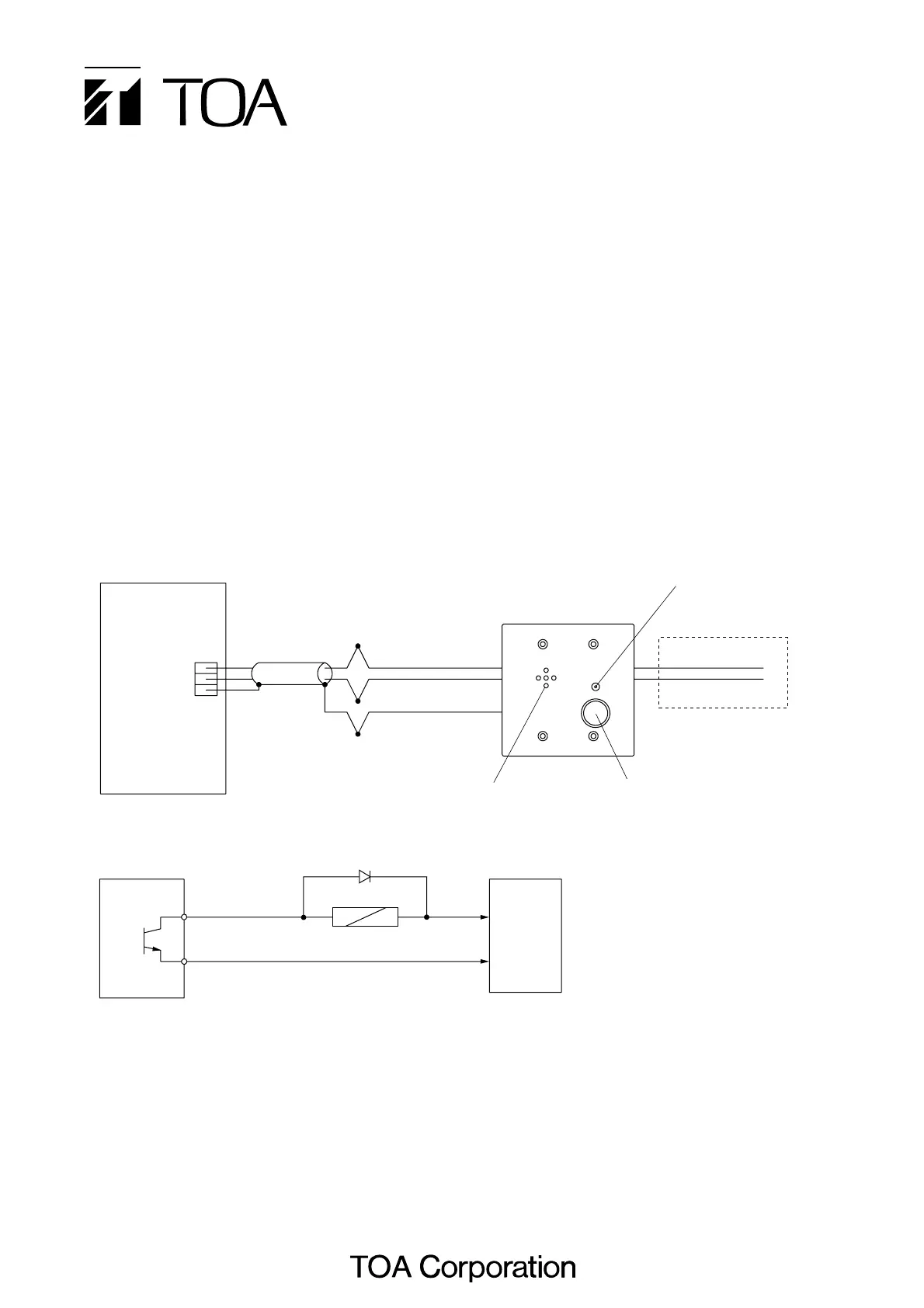

2. CONNECTION

Connection to the VS-900RS (for 25 V line)

(VS-900RS)

Orange

Brown

Black

Speaker

Call button

Call lamp (RS-180 only)

Blue (HOT)

White (COM)

Open collector output

(RS-180 only)

RS-150/-160/-170/-180

External

power supply

relay

diode

+24 VDC

GND

Blue (HOT)

White (COM)

RS-180

3. OPERATION

Pressing the call button calls the control station. The call lamp then flashes until the conversation begins, and

it remains lit during the conversation (RS-180 only). The open collector output is activated immediately after

pushing call buttons and remains active until call is cancelled (RS-180 only).

Note: RS-180 open collector output is 30 mA / 24 VDC (max.).

Connection to the external relay (RS-180 only)

Produktspezifikationen

Marke:	TOA
Kategorie:	Türsprechanlage
Modell:	RS-180
Touchscreen:	Nein
Breite:	120 mm
Tiefe:	58.5 mm
Gewicht:	570 g
Produkttyp:	Unterstation
Produktfarbe:	Edelstahl
Höhe:	120 mm
Material:	Edelstahl
Befestigungstyp:	Oberfläche
Betriebstemperatur:	-10 - 50 °C
Menge pro Packung:	1 Stück(e)
Markenkompatibilität:	TOA
