Seite 1/5
Ed : Rev :03/17 00
INSTRUCTION
-1-
P AR T L I ST
PART NO: DESCRIPTION Q’TY
1. Bottom tube 1
2. Upright post 1
3. Support tube 1
4. Adjustable extension tube 1
5. Arm curl tube 1
6. Foam tube 1
7. U shape tube 1
8. Backrest tube 2
9. Backrest 1
10. Arm curl 1
11. PVC cap 2
12. End cap 50 4 φ
13. Outer bushing sleeve 50*45 1
14. Release knob 2
15. Foam 2
16. End cap 25 2 φ
17. Pin 10*120 1 φ
18. End cap 25*25 6
19. Hexangular Bolt M10*65 2
20. Spacer 10 14 φ
21. Nut M10 7
22. Hexangular Bolt M8*40 8
23. Spacer 8 8 φ
24. Hexangular Bolt M10*70 1
25. Hexangular Bolt M10*75 1
26. Hexangular Bolt M10*115 1
27. Hexangular Bolt M10*150 2
28. Pin 10*85 1 φ
29. Axle sleeve 2
30. End cap 45*45 1
31. End cap 50*50 1
32. End cap 25*50 4
-2-

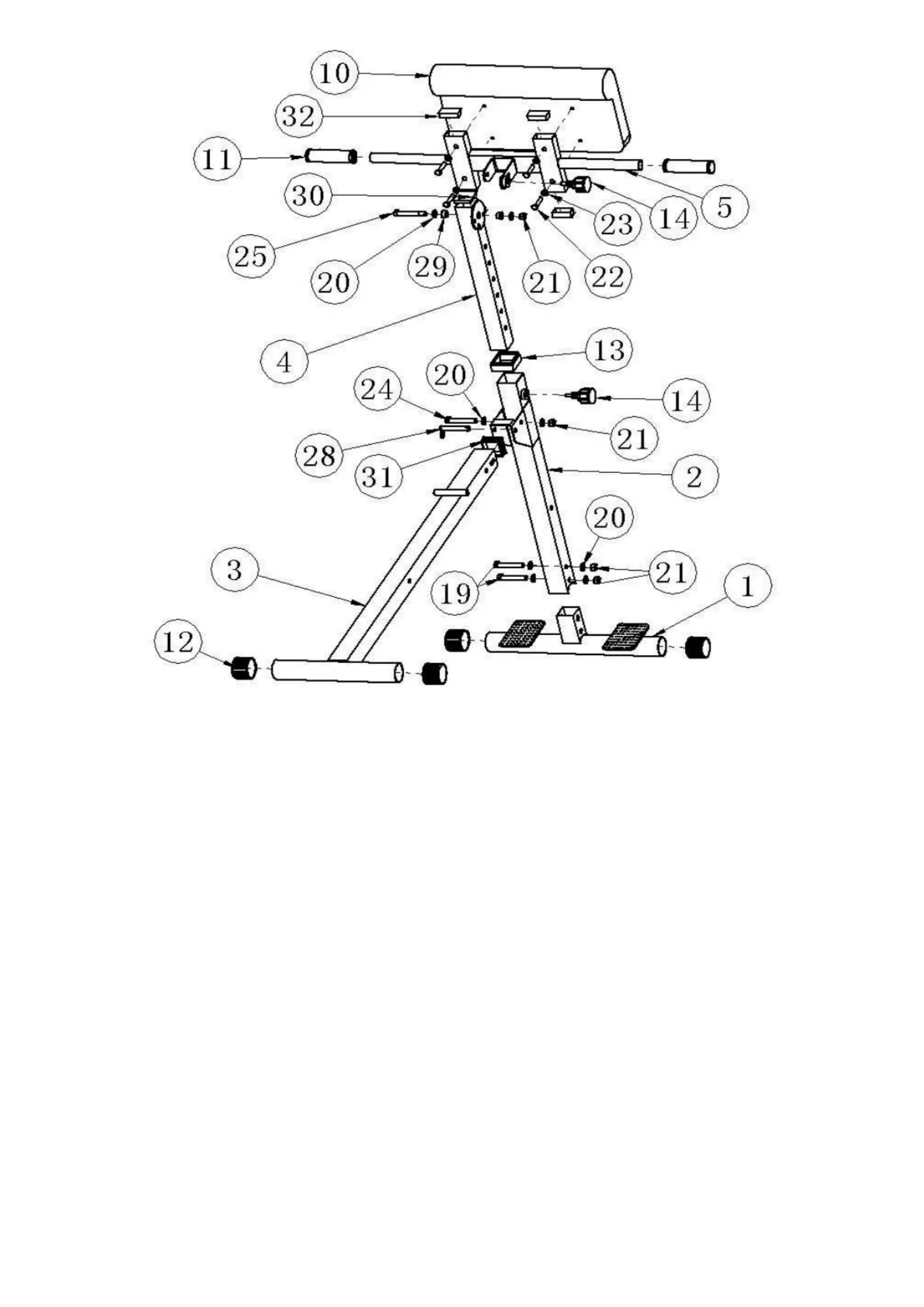

STEP 1
1. Insert the end caps (12) into the front & rear tubes (1 ) ，then assemble (2) to (1) and screw
it by 19 20 21 ; Insert (31) into (3) and assemble the caps (12) to (3) and attach (3) （ ， ， ）
to (2) fixed by (24, 20, 21), fin ally ins ert 28 see picture ， ；
2. Attach (13) to (2), then insert (4) to (2), and then screw (14) to adjust the height a nd fix,
then atta ch (29) to (4), and att ach (32) to (5), assemble two ca ps (11) to two sides of (5);
Connect and fix (5) & (4) by (25, 20, 21), then screw (14); Finally, att ach the pad (10) to
(5) by bolts (22, 23 ), see above picture.
