Strip and remove 80mm of

the Ethernet cable jacket. Fold

Shielding back over jacket.

3

3

3

33

Layout the wires onto the patch panel based on the

IDC color code. The IDC color codes can be found

on the table below. (Reference the color codes

labeled A for T568A. Reference the color codes

labeled B for T568B)

5

5

5

55

Connect ground wire to your grounding point and

reattach the metal cover to complete the installation.

Screw (Bolt)

Grounding Clip

Cable Fixture Hole

IDC

Terminals

T568A

Pair/Wire Color

T568B

Pair/Wire Color

Pin 5

Pin 4

Pin 1

Pin 2

Pin 3

Pin 6

Pin 7

Pin 8

1

2

3

4

1

2

3

4

White/Blue

Blue

White/Green

Green

White/Orange

Orange

White/Brown

Brown

White/Blue

Blue

White/Orange

Orange

White/Green

Green

White/Brown

Brown

*Use punch down tool to

press each wire and

trim excess length until

all pairs are terminated.

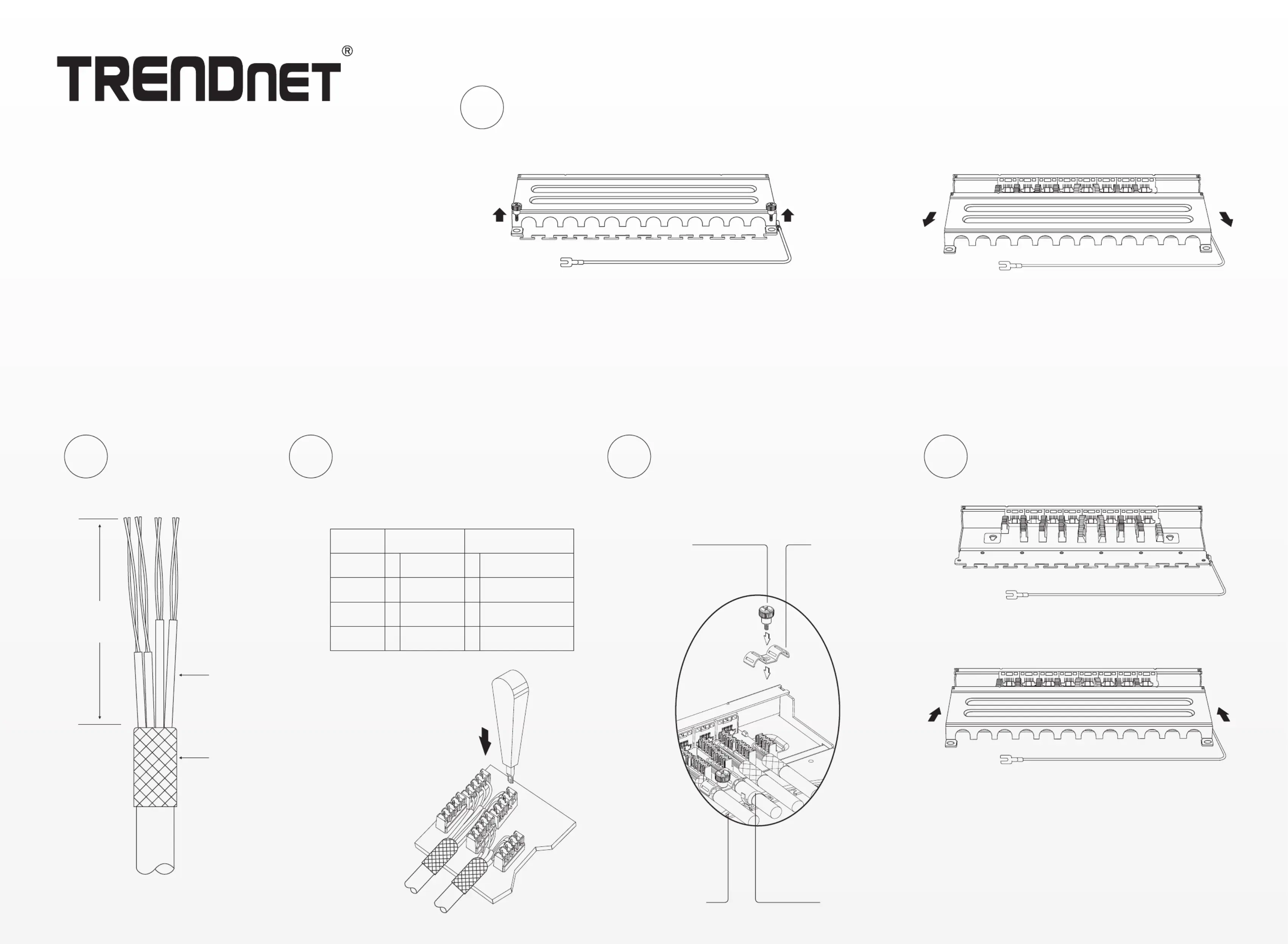

Remove the cover screws. Lift the left and right sides of the metal cover and slide the

metal cover backwards as shown below.

Place Grounding clip on the cables, screw on the

bolt until the cables are fastened to secure

grounding between cable and panel. Use supplied

cable ties to tighten the cables. When finished

replace the metal cover and finish the installation.

4

4

4

44

80mm

Foil

Braid Shield

Grounding Wire

Grounding Wire

Quick Installation Guide

8-Port Cat6A Shielded Wall Mount Patch Panel

TC-P08C6AS

12-Port Cat6A Shielded Wall Mount Patch Panel

TC-P12C6AS

Cable Tie
