If the VESA hole pattern is larger than the TV Plate, you are required to use the Extension Plates to install.

Si le modèle de trou VESA est plus grand que la plaque du téléviseur, vous devez utiliser les plaques de

rallonge pour l'installer.

400

400

1

2

Item No.: ULNWS4X4

400X400

26"-65"

30kg

45-484MM

Installationsanleitung

安装说明

組み立ての説明

Guida d'installazione

Guide d'installation

Installationguide

Guia de instalación

Инструкция по установке

Guia de Instalação

-2

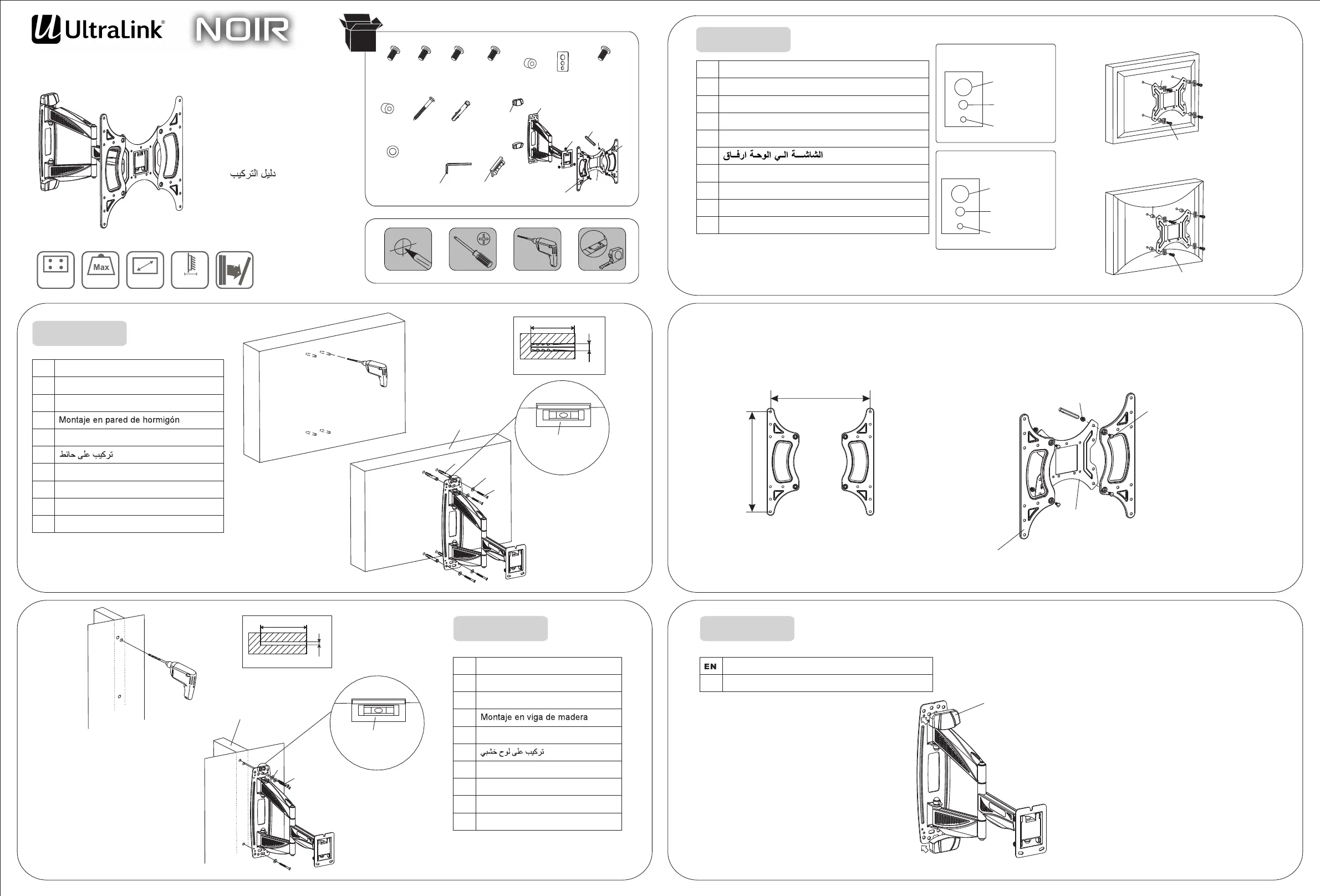

STEP1-B

Wood Stud Mounting

Befestigung an Holzträgern

木質壁の組み立て

木质墙柱的安装

studio di montaggio su legno

Montage de goujon en bois

Монтаж на деревянный массив

EN

FR

GE

SP

PT

AR

IT

JP

RU

CH

Montagem de viga de madeira

12

STEP1-A

EN

FR

GE

SP

PT

AR

IT

JP

RU

CH

Solidconcretemounting

Montage

Befestigung an stabilen Betonwänden

montaggio su solido calcestruzzo

コンクリート壁の組み立て

实心混凝土墙的安装

Монтаж на бетонную поверхность

Montagem de concreto sólido

60mm

Φ3/8”(10mm)

Concrete Wall

Mur en béton

B3

B2

B1

Φ3/16”(5mm)

60mm

Wood stud

Goujon de bois

Attaching plastic covers to wall plate

STEP3

M6 Nut

Écrou M6

Screw

Vis

STEP2

将面板跟显示器连接

Attaching the VESA plate to the monitor

EN

FR

GE

SP

PT

AR

IT

JP

RU

CH

テレビをパネルに取り付けて下さい

Conectar placa com ecran

Conecte el panel al monitor

Accrocher la plaque à l'écran

Befestigen Sie die VESA-Platte am Monitor

Attaccare il pannello al display/monitor della TV

Cоединить панель с монитором

Wall plate

Plastic cover

Couvercle de plastique

Adapter plate extension

Adapter plate extension

Rallonge de la plaque d'adaptation

TV plate

Plaque du téléviseur

Plastic cover

Couvercle de plastique

Magnetic removable

bubble level

Niveau à bulle

magnétique amovible

Screw

TV plate

Plaque du téléviseur

A1(4PCS)A2(4PCS)A3(4PCS)A4(4PCS)

M4X25MMM5X25MMM6X25MMM8X25MM

B3(4PCS)

A5(4PCS)A6(4PCS)

B2(4PCS)B1(4PCS)

Magnetic removable

bubble level

Niveau à bulle

magnétique amovible

B3

B1

Nut

Écrou

M6 box wrench

Attaching TV plate to screen with flat back

Fixer la plaque du téléviseur à l'écran avec le joint plat

Attaching TV plate to screen with recessed back

Fixer la plaque du téléviseur à l'écran avec le joint de retrait

A6

A1-A4,F1

A5,F2x2

A6

A1-A4

A5

Plaque murale

Rallonge de la plaque d'adaptation

Vis

Clé polygonale M6

Rondelle carrée (A6)

Petit trou pour

vis M4

Trous moyens pour

vis M5 et M6

Grand trou pour

vis M8

Magnetic removable

bubble level

Niveau à bulle

magnétique amovible

Square washer(A6)

Small hole for

M4 screws

Medium hole for

M5 and M6 screws

Large hole for

M8 screws

6x6 wrench

Clé 6x6

Fixer le couvercle de plastique àplaque murale

FR

M6 Nut

Écrou M6

F2(8PCS)

F1(4PCS)

M8X50MM
