ASSEMBLY AND INSTALLATION
INSTRUCTIONS
NOTES: 1. Before installing, consult local electrical codes for wiring and grounding requirements.
2. READ AND SAVE THESE INSTRUCTIONS.
P0139

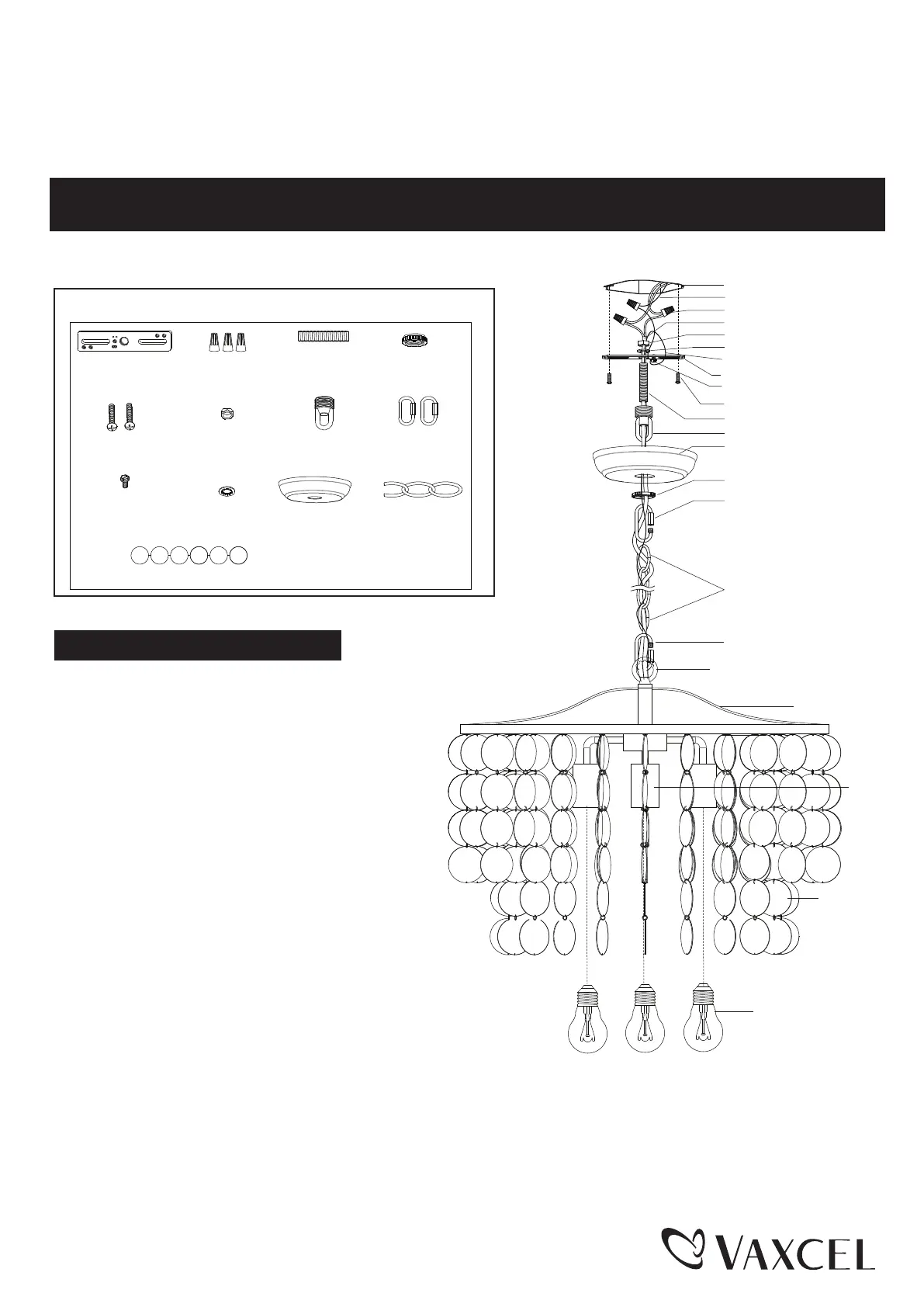

Hardware Package (included):
WARNING:
TO AVOID RISK OF ELECTRICAL SHOCK, BE SURE TO SHUT OFF
POWER WHILE INSTALLING OR SERVICING THIS FIXTURE.
141120
Turn off the power at fuse or circuit box.
Mounting Strap (A)
Mounting Screw (B)
Green Grounding
Screw (C)
Wire Nut (D)
Canopy (I)
Pure Shell (M)
Loop Lock (K)
Chain (L)
Hex Nut (E)
Washer (F)
Threaded Pipe(G)
Top Loop (H)
Collar (J)
Loop
Outlet Box
House Grounding Wire
Wire Nut (D)
Fixture Wire
Fixture Grounding Wire
Mounting Strap (A)
Green Grounding Screw (C)
Mounting Screw (B)
Threaded pipe(G)
Canopy (I)
Top Loop (H)
Hex Nut (E)
Washer (F)
Collar (J)
Loop Lock (K)
Loop Lock (K)
Chain (L)
Fixture
Pure Shell(M)
Socket
Bulb Type A Max.60W
(not included)
Installation Steps
1. Attach threaded pipe to the mounting strap, then secure
it with a washer and hex nut.
2. Attach the mounting strap to the outlet box by using two
mounting screws.
3. Secure the top loop to the threaded pipe.
4. Connect the chain:
- Determine length of chain needed to achieve desired
fixture height. (To remove excess chain section, use
pliers to bend link open.)
- Weave the fixture wires through the chain, collar, and
canopy.
5. Connect one end of the chain to the loop using a loop lock.
6. Connect the other end of the chain to the top loop using
the other loop lock.
7. Thread the fixture wire and fixture grounding wire through
the top loop, threaded pipe and mounting strap.
8. Pull out the source wires from the outlet box. Make wire connections using wire nuts as follows:
---Connect the smooth-coated wire (marked) from the fixture to the black wire from the power source.
---Connect the ribbed-coated wire (unmarked) from the fixture to the white wire from the power source.
---Attach the fixture grounding wire to the mounting strap with the green grounding screw. Then connect it to the house
grounding wire with a wire nut.
Carefully put the wires back into the outlet box.
