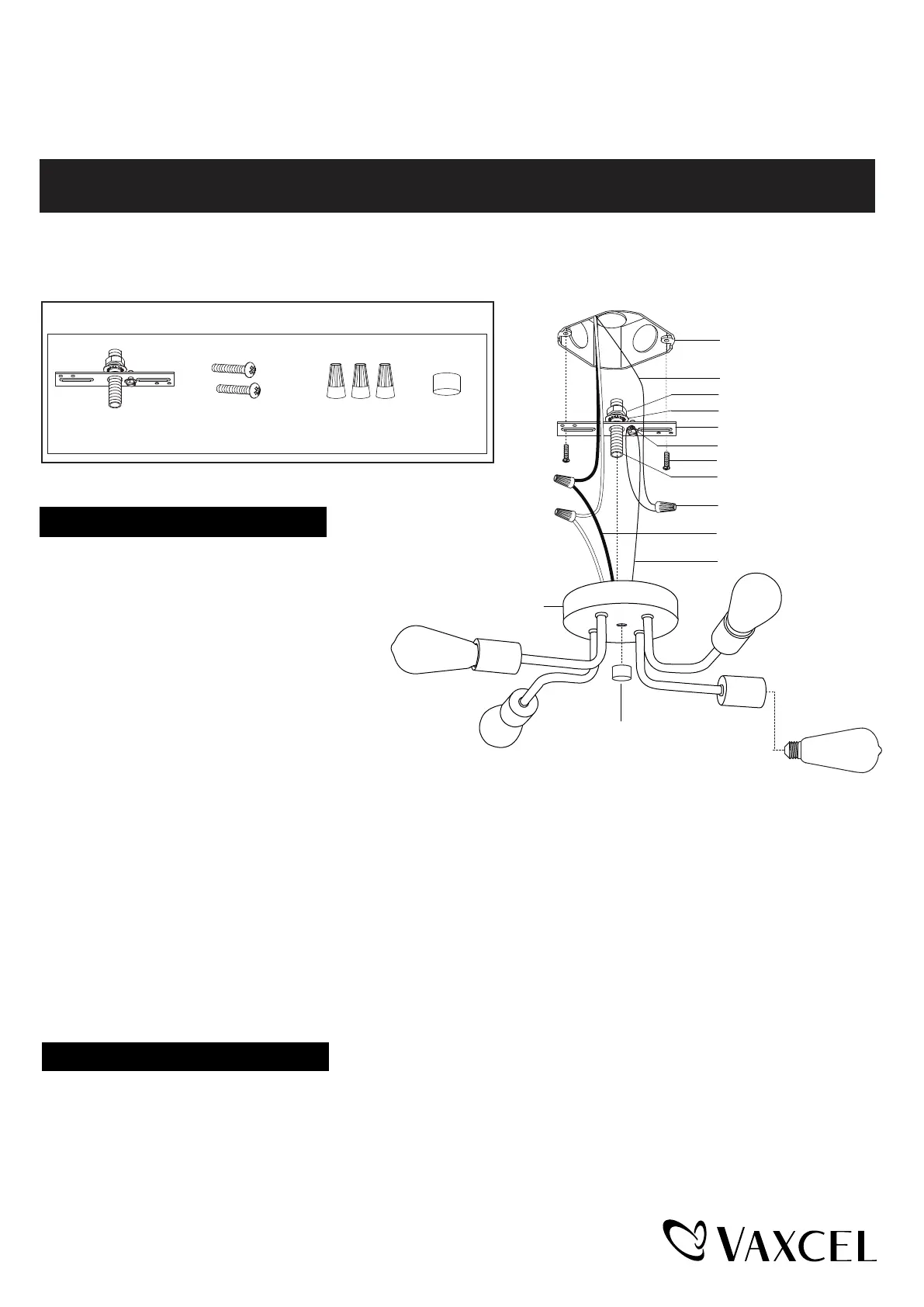

ASSEMBLY AND INSTALLATION
INSTRUCTIONS
C0302
NOTE: 1. Before installing, consult local electrical codes for wiring and grounding requirements.
2. Read
and save these instructions.
Hardware Package (included):
Mounting Screw (B)Wire Connector (C)Finial (D）Mounting Strap Unit (A)
Turn off the power at fuse or circuit box.
Installation Steps
1. Unscrew the finial (D) from the mounting strap unit (A).
1. Attach the mounting strap unit (A) to the
outlet box by using two mounting screws (B).
Note: The depth of threaded pipe on the
mounting strap unit may need to be
adjusted to properly fit the fixture.
2. Pull out the source wires from the outlet box.
Make wire connections using wire connectors (C)
as follows:
• Connect the hot wire (black insulation) from the
fixture to the black wire from the power source.
• Connect the neutral wire (white insulation) from
the fixture to the white wire from the power source.
• Attach the fixture ground wire (bare wire) to the mounting strap unit (A) with the green
ground screw, then depending on local code, connect it to the house ground wire with the
wire connector (C).
Carefully put all of the wires back into the outlet box.
3. Attach the fixture to the mounting strap unit (A) by aligning and inserting the threaded pipe from the mounting
strap unit (A) into the center hole on the fixture, then secure the fixture with the finial (D).
4. Install 4 x 60W Max. medium base bulbs (not included). See relamping label at socket area or packaging for
maximum wattage allowed.
Turn on the power at fuse or circuit box.
WARNING:
TO AVOID RISK OF ELECTRICAL SHOCK, BE SURE TO SHUT OFF
POWER BEFORE INSTALLING OR SERVICING THIS FIXTURE.
Page 1 / 2
Mounting Screw (B)
Green Ground Screw
Wire Connector (C)
House Ground Wire
Fixture Ground Wire
Outlet Box
Fixture Wire
Threaded Pipe
Mounting Strap Unit (A)
Hex Nut
Washer
Fixture
Finial (D)
Max. 60W Medium
Base Bulb
(not included)
231116
Produktspezifikationen
| Marke: | Vaxcel |
| Kategorie: | Beleuchtung |
| Modell: | Rhine C0302 |
