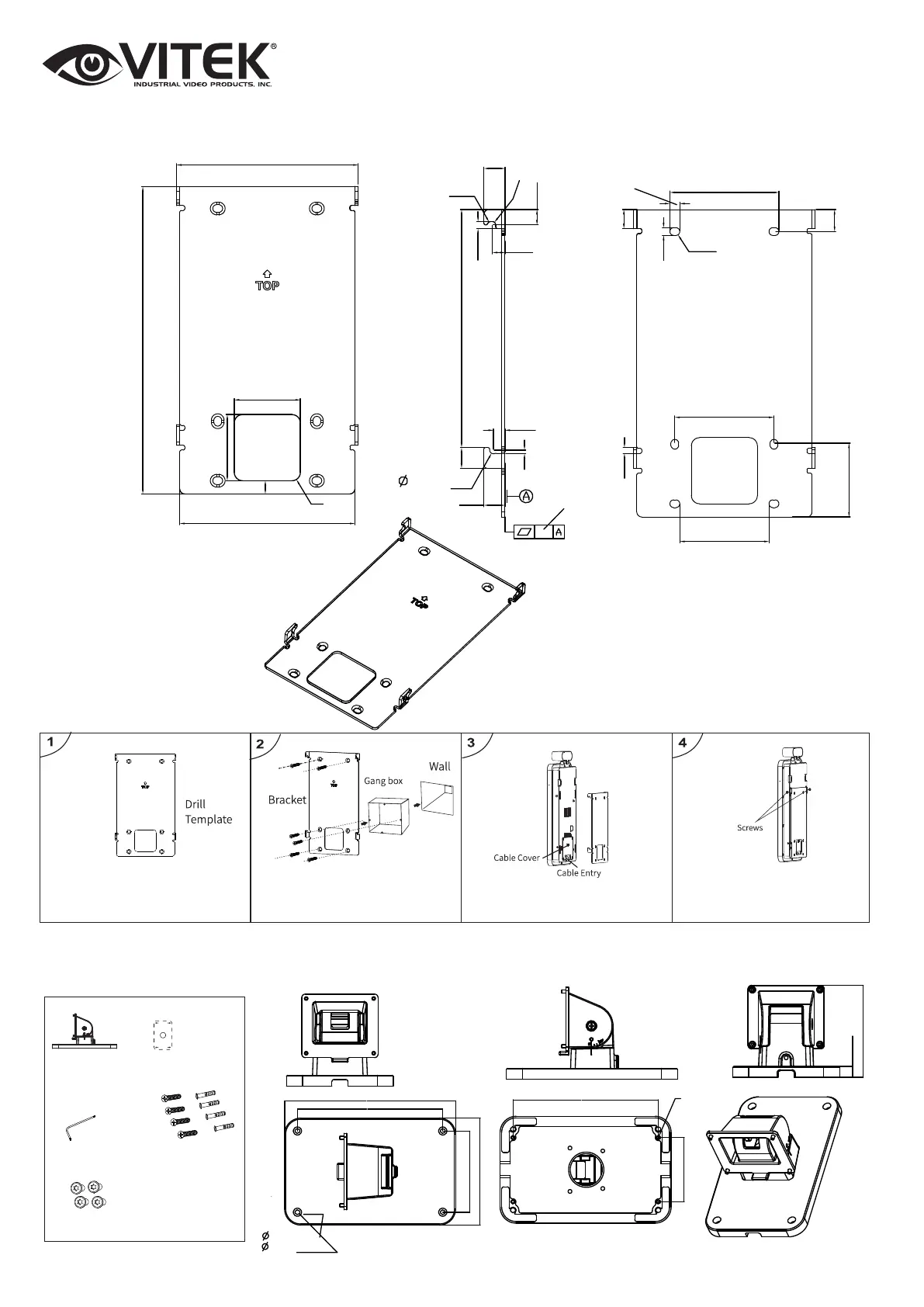

TRANSCENDENT VT-TSP8

MOUNT INSTALLATION GUIDE

WWW.VITEKCCTV.COM

28492 Constellation Road Valencia, CA 91355

1/3

4.33” (110mm)

7.32” (186mm)

R.2”(5mm)

4.17” (106mm)

.5”(12mm)

R.07”(1.75mm)

R.08”(2mm)

.36”(9.25mm)

.3”(7.6mm)

.17”(4.25mm)

5.67”(144mm)

.28”(7.05mm)

R.08”(2mm)

R.49”(12.5mm)

.17”(4.5mm)

.5”(12.8mm)

.02”(.4mm)

3.00” (66mm)

R.09” (2.35mm)

.53” (13.3mm)

.19” (4.7mm)

.24” (6mm)

.45” (11.5mm)

2.36” (44.65mm)

2.13” (54.02mm)

.14” (3.5mm)

1.76” (60mm)

4x.12”

(4x3mm)

5.35” (136mm)

5.35” (136mm)

6.30” (160mm)

2.99” (76mm)

3.94” (100mm)

.30” (7.7mm)

.18” (4.5mm)

.39” (10mm)

3.38” (85.9mm)

.24” (6mm)

VT-TDBTH - Optional Desktop Bracket

Bracket

Screws (KM3*9)

Drill Template

Screwdriver

4 tapping screws

4 plastic plugs

Included Flat / Wall Bracket

1) Place drill template onto wall, then

drill holes accordingly.

2) Install gang box on the wall, use two

screws to secure the bracket to the gang

box, then use four screws to finish

securing bracket to the wall.

3) Route and connect cables, then

install cable cover.

4) Hang device on bracket hook,

then tighten screws to secure.

Weight: 6.61lbs (105.83oz.) / 3kg

Gross Weight: 1.10lbs (17.64oz.) / .5kg // Net Weight: .88lbs (14.11oz.) / .4kg
