Seite 1/13

MOUIN_PFW6880_V02

Max: 45kg/100lbs

Press and Release ™ Pop Out Slim

PFW 6880

Installation Guide

Installationsanleitung, Guía de Instalacíon, Guida de Installazione,

Guide d’Installation, Installatie gids

www.vogels.com | Europe +31 (0)40 26 47 400

Page 2

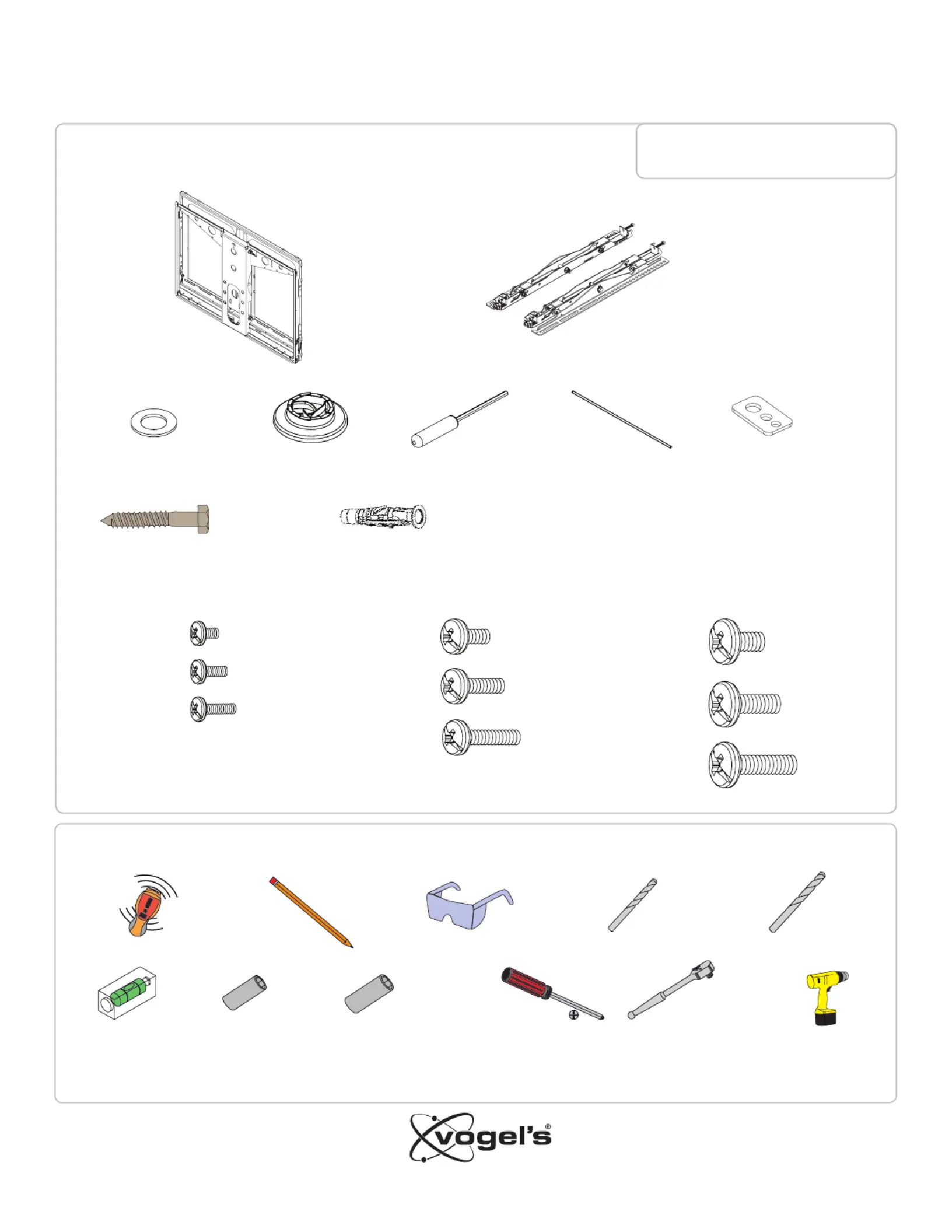

5/16” x 3” Lag Bolts

(Qty 4)

Thread Depth Indicator

(Qty 1)

Universal Spacers

(Qty 8)

5/16” Flat Washers

(Qty 4)

Universal Washers

(Qty 4)

Pencil Protective Eyewear

Electronic Stud Finder M6 or 1/4” Drill Bit

M8 or 5/16” Concrete Drill Bit

Portable DrillPhillips Head Screwdriver

Socket Wrench

13mm or 1/2” Socket10mm Socket

Level

M5 Allen Driver

(Qty 1)

M4 x 12mm (Qty 4)

M4 x 16mm (Qty 4)

M4 x 25mm (Qty 4)

M6 x 12mm (Qty 4)

M6 x 16mm (Qty 4)

M6 x 25mm (Qty 4)

M8 x 12mm (Qty 4)

M8 x 16mm (Qty 4)

M8 x 25mm (Qty 4)

Wall Mount

(Qty 1)

Bracket

(Qty 1 Pair)

Included Components

Required for installation

Maximum Flat Panel Weight:

100 lb. / 45.35 kg.

Finned Anchors

(Qty 4)

PFW 6880

Installation Guide

Installationsanleitung, Guía de Instalacíon, Guida de Installazione, Guide d’Installation, Installatie gids

www.vogels.com | Europe +31 (0)40 26 47 400www.vogels.com | Europe +31 (0)40 26 47 400

Page 3

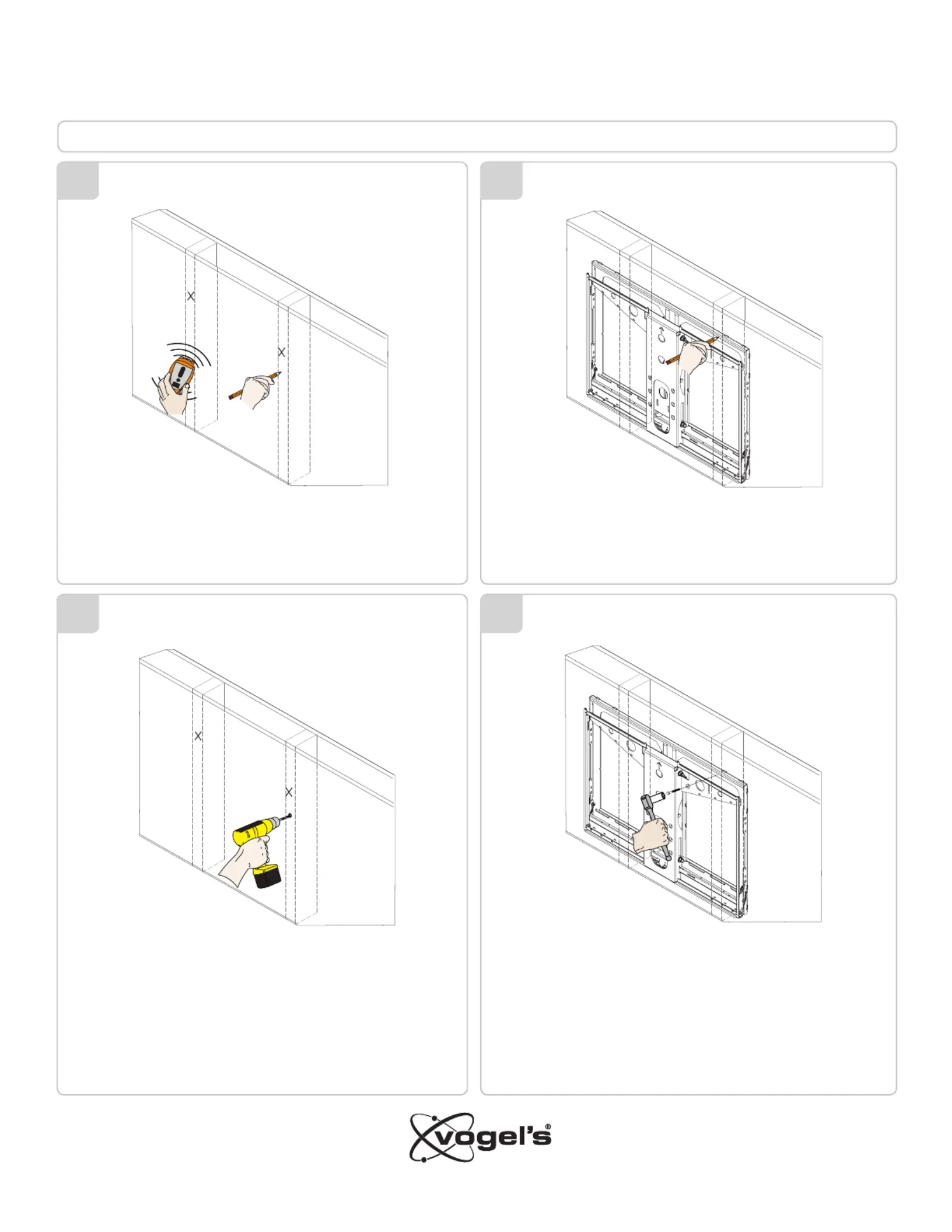

Wood Stud Installation

1. Use a stud nder to determine the wall studs in

the vicinity of the mount.

2. Use a pencil to mark each of the wall studs.

Use a pencil to mark the upper right mounting location

of the wall stud.

Drill a pilot hole using a M6 or 1/4” drill bit on the

stud that was marked on the upper right.

1. Place the mount against the wall and align it

with the pilot hole.

2. Insert one (1) 5/16” x 3” lag bolt one (1) 5/16”

washer into the upper right pilot hole.

3. Use a socket wrench and a 1/2” socket to

tighten the lag bolt.

4. Do not over tighten the lag bolt.

PFW 6880

Installation Guide

Installationsanleitung, Guía de Instalacíon, Guida de Installazione, Guide d’Installation, Installatie gids

Produktspezifikationen

Marke:	Vogel's
Kategorie:	Nicht kategorisiert
Modell:	PFW 6880
Breite:	685.8 mm
Tiefe:	50 mm
Produktfarbe:	Schwarz
Höhe:	495.3 mm
Befestigungstyp:	Wand
Höchstgewichtskapazität:	45.5 kg
Verpackungsbreite:	806 mm
Verpackungstiefe:	622 mm
Verpackungshöhe:	121 mm
Paketgewicht:	17110 g
Warentarifnummer (HS):	85299097
Betriebsanleitung:	Ja
Verpackungsart:	Box
Produkte pro Palette:	12 Stück(e)
Nettogewicht:	17.11 g
Maximale Bildschirmgröße:	65 "
Anzahl der Display unterstützt:	1
Minimum Bildschirmgröße:	37 "
Minimale VESA-Halterung:	200 x 200 mm
Maximale VESA-Halterung:	600 x 400 mm
Eigengewicht:	1160 g
