Vogel's TVM 3665 Bedienungsanleitung

Vogel's Flachbildschirmunterstützung TVM 3665

Lies die bedienungsanleitung für Vogel's TVM 3665 (20 Seiten) kostenlos online; sie gehört zur Kategorie Flachbildschirmunterstützung. Dieses Handbuch wurde von 3 Personen als hilfreich bewertet und erhielt im Schnitt 4.8 Sterne aus 2 Bewertungen. Hast du eine Frage zu Vogel's TVM 3665 oder möchtest du andere Nutzer dieses Produkts befragen? Stelle eine Frage

Download PDF

Seite 1/20

Serie TVM 3420

Serie TVM 3440

Serie TVM 3620

Serie TVM 3640

Umfassende Installationsanleitung

Alles, was Sie benötigen, um Ihren Fernseher im Handumdrehen sicher an die Wand

zu bringen

Bevor Sie anfangen

… wollten wir Ihnen danken, dass Sie sich für Vogel’s entschieden haben. Gute Wahl

Und Sie treffen bereits eine weitere kluge Entscheidung – Sie lesen das Handbuch! Lesen Sie

weiter, um alles über eine sichere und effiziente Installation zu erfahren, und wie Sie Ihre neue

Halterung nutzen können.

Sicherheit geht vor

Achtung

Lesen Sie sich diese Sicherheitshinweise vor der Installation und Nutzung dieses Produkts

immer sorgfältig durch.

Diese Anweisungen sind unbedingt einzuhalten. Sowohl Sie selbst als auch Ihr Fernseher

und Ihre Familie können durch eine unsachgemäße Montage und/oder Installation

ernsthaft in Gefahr geraten.

03-05-2024 07:55

Serie TVM 3420

https://manuals.vogels.com/de/tvm3420_3440_3620_3640.html

1/20

Gehen Sie also kein Risiko ein… und lesen Sie sich alles durch

Vogel's empfiehlt, dass ein entsprechend qualifizierter Fachmann die Montage und/oder

Installation dieses Produkts übernimmt.

Vogel's kann nicht für Verletzungen und/oder Schäden verantwortlich gemacht werden,

die durch eine nicht fachgerechte Installation verursacht werden.

Schlagen Sie im Handbuch Ihres Fernsehers nach und stellen Sie sicher, dass das

Gewicht und die Größe des Fernsehers innerhalb der für dieses Produkt angegebenen

maximalen Gewichts- und Größenbeschränkungen liegen und dass die verwendeten

Fernseher-Montagebolzen eine geeignete Länge sowie einen geeigneten Durchmesser

aufweisen. Beachten Sie, dass nicht das gesamte im Lieferumfang enthaltene TV-

Montagezubehör für die Installation eines bestimmten Fernsehers erforderlich ist.

Das mitgelieferte Zubehör zur Wandmontage ist ausschließlich für die Montage an

Wänden aus Vollziegel, Vollbeton oder Massivholzsäulen vorgesehen.

Jegliches Material, das die Wand bedeckt, darf 3 mm/0,12 Zoll nicht überschreiten.

Für die Montage an Wänden aus anderen Materialien, wie z. B. Hohlblocksteinen,

Holzpaneelen oder Gipskartonplatten, wenden Sie sich bitte an Ihren Installateur

und/oder den Fachhandel.

Reinigen Sie das Produkt mit einem trockenen, fusselfreien Tuch. Verwenden Sie keine

Reinigungsmittel oder andere Lösungsmittel zur Reinigung des Produkts.

Das Produkt darf nur von qualifiziertem und zertifizierten Personal repariert werden.

Verwenden Sie nur Original-Ersatzteile. Die Verwendung von anderen Teilen führt zum

Erlöschen der Garantie und kann zu Verletzungen führen.

Eingriffe in das Produkt und technische Veränderungen sind nicht zulässig. Dadurch

erlischt die Garantie und Verletzungen sind möglich.

Lagern Sie das Produkt immer an einem trockenen und sicheren Ort bei einer

Temperatur zwischen -10°C und +50°C.

Behandeln und transportieren Sie das Produkt sorgfältig.

Packen Sie das Produkt wieder ein, wenn Sie es transportieren oder für längere Zeit

nicht benutzen.

Sie sollten Ihren Fernseher immer zu zweit anheben. Und seien Sie nicht übermütig!

03-05-2024 07:55

Serie TVM 3420

https://manuals.vogels.com/de/tvm3420_3440_3620_3640.html

2/20

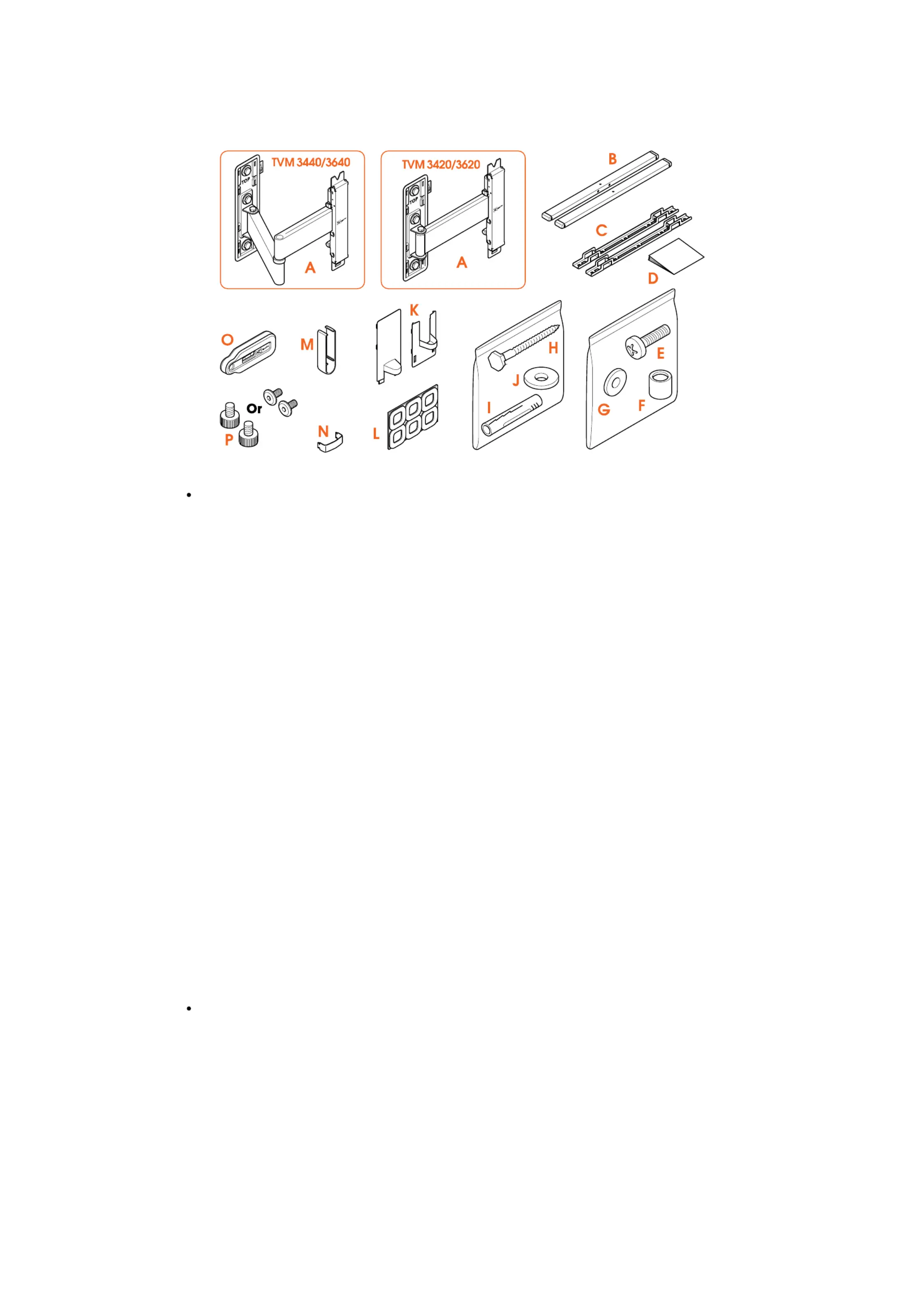

Lieferumfang

Fehlt etwas? Vergewissern Sie sich, dass der Inhalt Ihrer Verpackung vollständig ist:

A. Wandhalterung

B. Horizontale Stangen

C. Vertikale Strips

D. Sicherheitshinweise

E. Schrauben für Befestigungsleisten am TV (siehe Inhalt unten)

F. Abstandhalter

G. Unterlegscheiben Ø 18 mm

H. Schrauben

I. Dübel (Fischer© DuoPower)

J. Unterlegscheiben Ø 22 mm

K. Abdeckungen

L. TV-Schutzkappen

M. Kabelclip(s) (je nach Modell)

N. Kabelclips für Wandplatte

O. Wasserwaage

P. Rändelschrauben (für einige Modelle: flach und zusammen mit einem Inbusschlüssel in das

Papierfach gelegt; bei einigen Modellen: an horizontalen Stangen vormontiert)

Inhalt des Sets zur TV-Befestigung:

03-05-2024 07:55

Serie TVM 3420

https://manuals.vogels.com/de/tvm3420_3440_3620_3640.html

3/20

Produktspezifikationen

Marke:	Vogel's
Kategorie:	Flachbildschirmunterstützung
Modell:	TVM 3665
Produktfarbe:	Schwarz
Befestigungstyp:	Wand
Höchstgewichtskapazität:	35 kg
Neigungsverstellung:	Ja
Zertifizierung:	TUV
Warentarifnummer (HS):	85299097
Panel-Montage-Schnittstelle:	200 x 200,200 x 300,300 x 200,300 x 300,400 x 200,400 x 300,400 x 400,500 x 200,500 x 300,500 x 400,600 x 200,600 x 300,600 x 400 mm
Neigungswinkelbereich:	0 - 20 °
Schnellinstallationsanleitung:	Ja
Maximale Bildschirmgröße:	77 "
Schrauben enthalten:	Ja
Anzahl der Display unterstützt:	1
Minimum Bildschirmgröße:	40 "
Minimale VESA-Halterung:	200 x 200 mm
Maximale VESA-Halterung:	600 x 400 mm
Abstand zur Wand (max):	670 mm
Abstand zur Wand (min):	59 mm
Verbessertes Kabelmanagement:	Ja
Drehwinkel:	180 °
Anzahl der Drehpunkten:	3
