WarmlyYours RLY-8PL-CC Bedienungsanleitung
WarmlyYours
Nicht kategorisiert
RLY-8PL-CC
Lies die bedienungsanleitung für WarmlyYours RLY-8PL-CC (1 Seiten) kostenlos online; sie gehört zur Kategorie Nicht kategorisiert. Dieses Handbuch wurde von 3 Personen als hilfreich bewertet und erhielt im Schnitt 4.7 Sterne aus 2 Bewertungen. Hast du eine Frage zu WarmlyYours RLY-8PL-CC oder möchtest du andere Nutzer dieses Produkts befragen? Stelle eine Frage
Seite 1/1
1 Line / In
1 Load / Out
2 Line / In
2 Load / Out
3 Line / In
3 Load / Out
4 Line / In
4 Load / Out
120V / L
CTRL / N
CONTROLLER (120V)
LINE
NEUTRAL

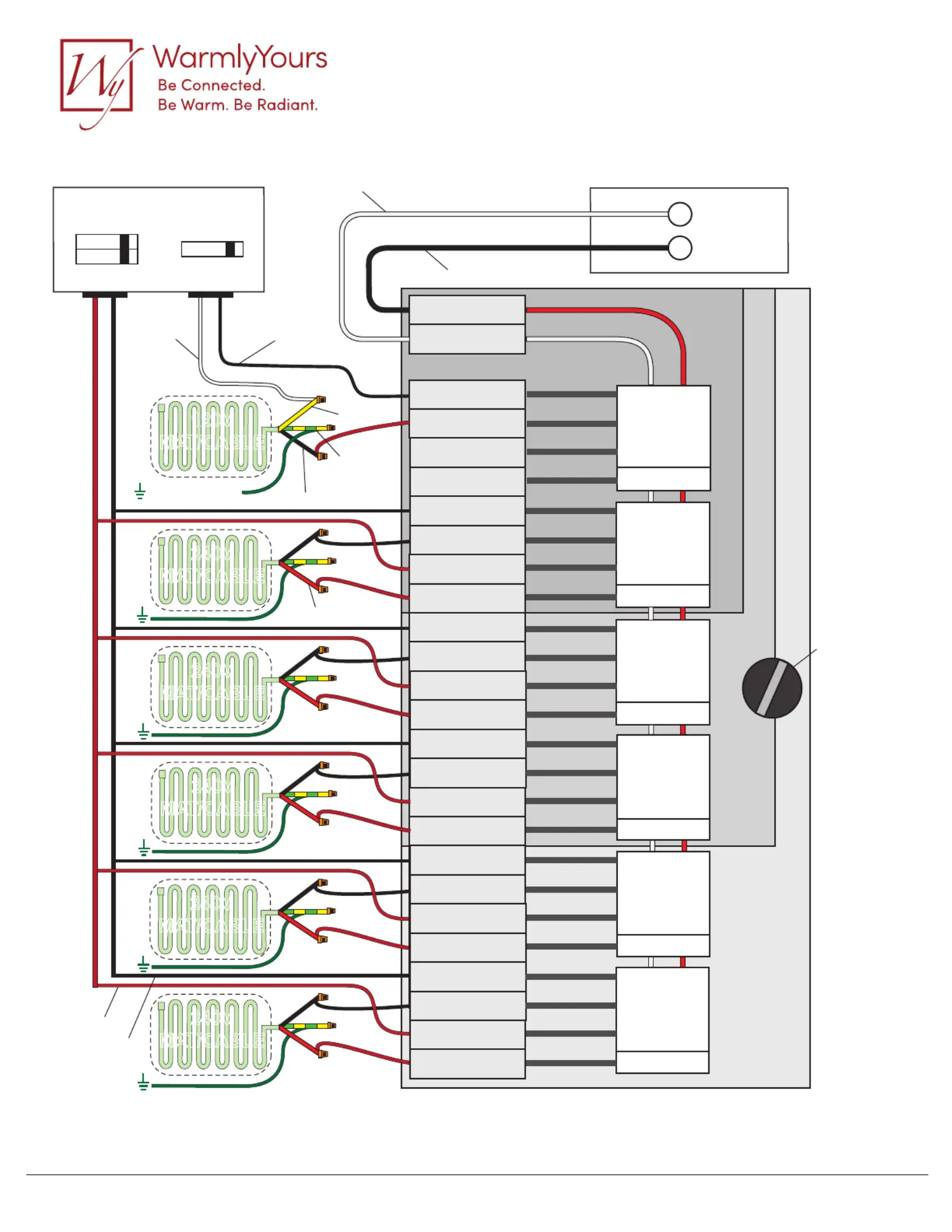

WIRING DIAGRAM
FOR 120V & 240V SNOW MELT MATS / CABLES
WITH RLY-4PL / RLY-8PL / RLY-12PL
Free Design Service • 24/7 Installation Support •(800) 875-5285 • www.WarmlyYours.com
CIRCUIT BREAKER
240V
120V
5 Line / In
5 Load / Out
6 Line / In
6 Load / Out
7 Line / In
7 Load / Out
8 Line / In
8 Load / Out
9 Line / In
9 Load / Out
10 Line / In
10 Load / Out
11 Line / In
11 Load / Out
12 Line / In
12 Load / Out
240V
MAT/CABLE
240V
MAT/CABLE
240V
MAT/CABLE
240V
MAT/CABLE
240V
MAT/CABLE
RLY-4PL
RLY-8PL
RLY-12PL
Relay
#1
120V
MAT/CABLE
HOT
(BLACK)
NEUTRAL
(WHITE)
BLACK
HOUSE GROUND
YELLOW
(120V)
GROUND
(YELLOW/
GREEN)
RED (240V)
HOT (BLACK)
HOT (RED)
Breaker #1
Relay
#2
Breaker #2
Relay
#3
Breaker #3
Relay
#4
Breaker #4
Relay
#5
Breaker #5
Relay
#6
Breaker #6
MAXIMUM AMP LOAD PER RELAY IS 30 AMPS
THESE TERMINALS ARE SUITABLE FOR 8-22 GAUGE WIRE.
CONSULT LOCAL ELECTRIC CODE CONCERNING APPLICABLE VOLTAGE DROP WIRE SIZING.
WHITE
BLACK
TO OPEN ALL RELAY PANELS, USE COIN OR LARGE SCREWDRIVER
TO TURN EASY LOCK CLASP LOCATED ON THE DOOR.
EASY
LOCK
CLASP
