Seite 1/5
Instruments for Sonic Expression
Est.2009
March.2024
USER’S GUIDE . REV01

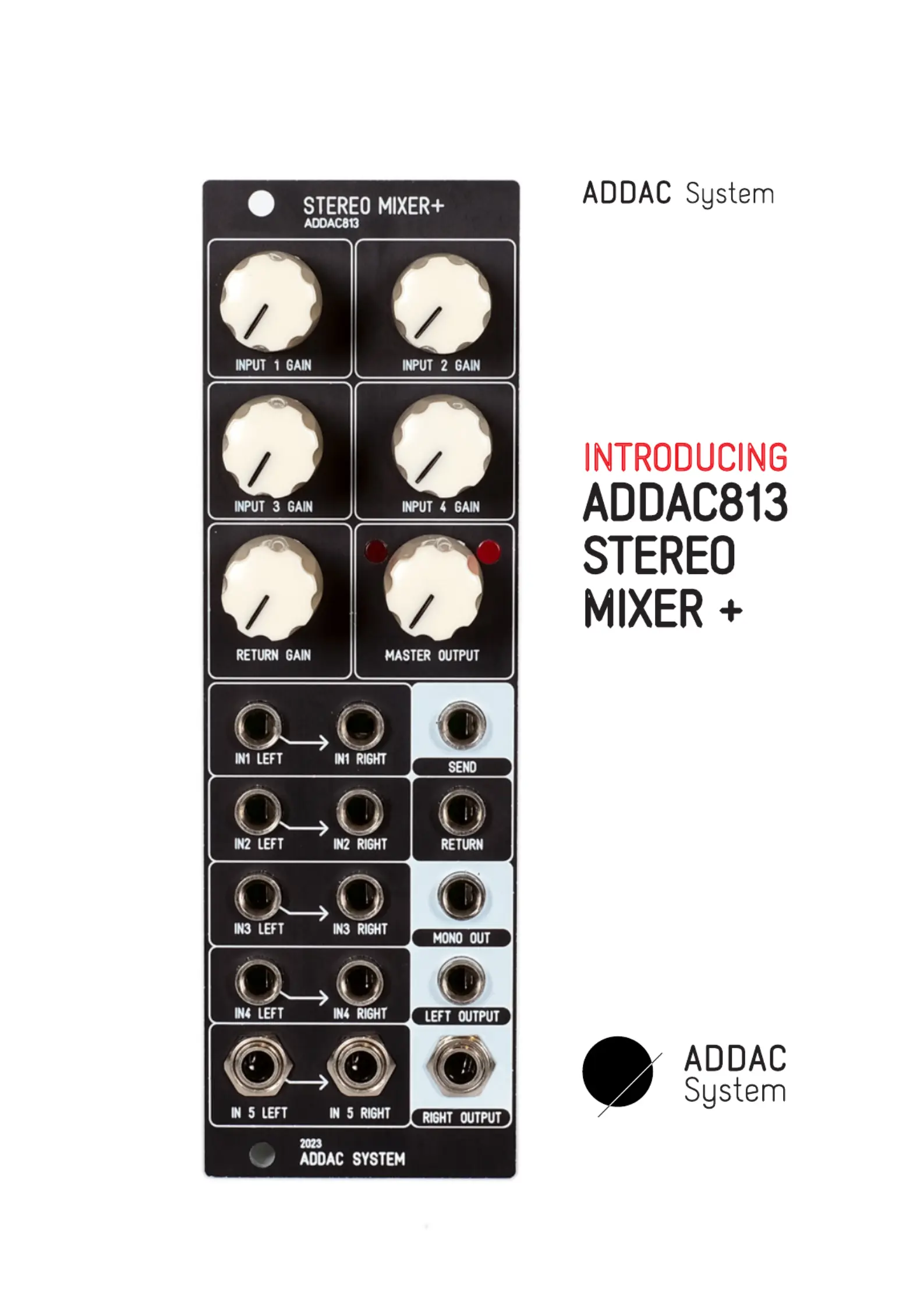

ADDAC813
STEREO
MIXER +
INTRODUCING
From Portugal with Love!
ADDAC813 STEREO MIXER + USER’S GUIDE
March.2024Revision.01

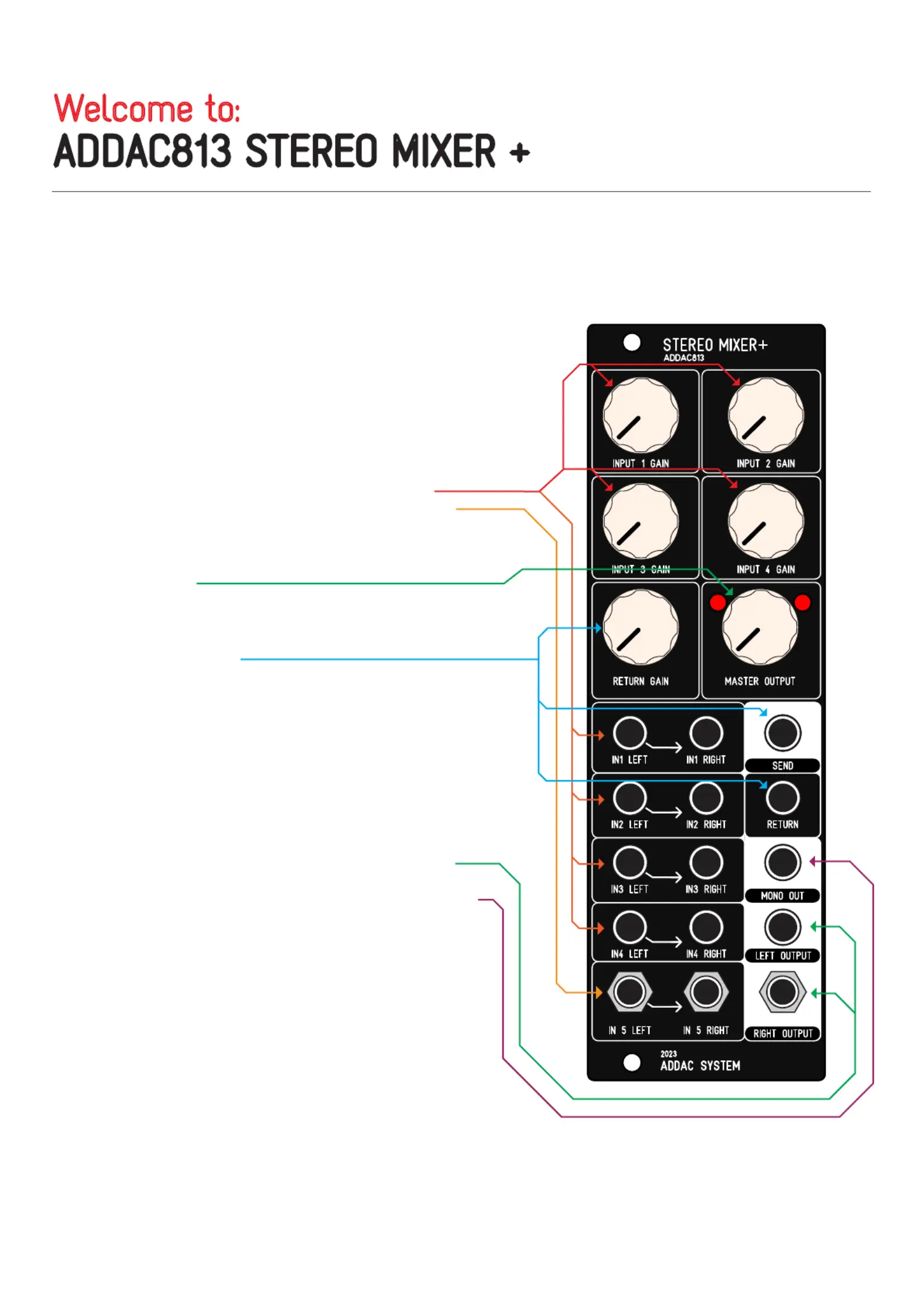

Welcome to:
page 2ADDAC SYSTEM
DESCRIPTION
ADDAC813 is a straight forward stereo mixer.
Featuring 5 stereo channels, 4 of them with
attenuators, a mono send/return path for parallel
processing plus stereo and mono outputs
Inputs
Four channels with stereo input and gain knob.
Fifth channel with stereo input without gain knob,
which are the prefered inputs to cascade several
ADDAC813s when more channels are needed.
Master Output
[Master Output] controls the level of the Inputs mix.
Two leds monitor the inputs mix.
Mono Send / Return
This mono send return path allows for easy integration
of mono effects in a stereo chain. Plug your favorite
module through it (filter, bbd delay, spring reverb...) or
any mono pedal.
The Return Gain works in parallel with the Master
Output, just like regular wet / dry controls.
The send output can be configured to be line or synth
level via a jumper in the back.
Main Outputs
Stereo output sums the Inputs Mix with the Return
signal.
The Mono output is the sum of Left and Right outputs
Effect Pedals
Using the send output at Line level, the user can
connect the send output directly into mono effect
pedals and have the pedals output connected directly
into the return input without the need of an
attenuator/amplifier module.
This module will also be available as a DIY kit..
Tech Specs:
8HP
4 cm deep
50mA +12V
50mA -12V
page 3ADDAC SYSTEM
EXTERNAL FX CHAIN
ADDAC813 User’s Guide
ADDAC813

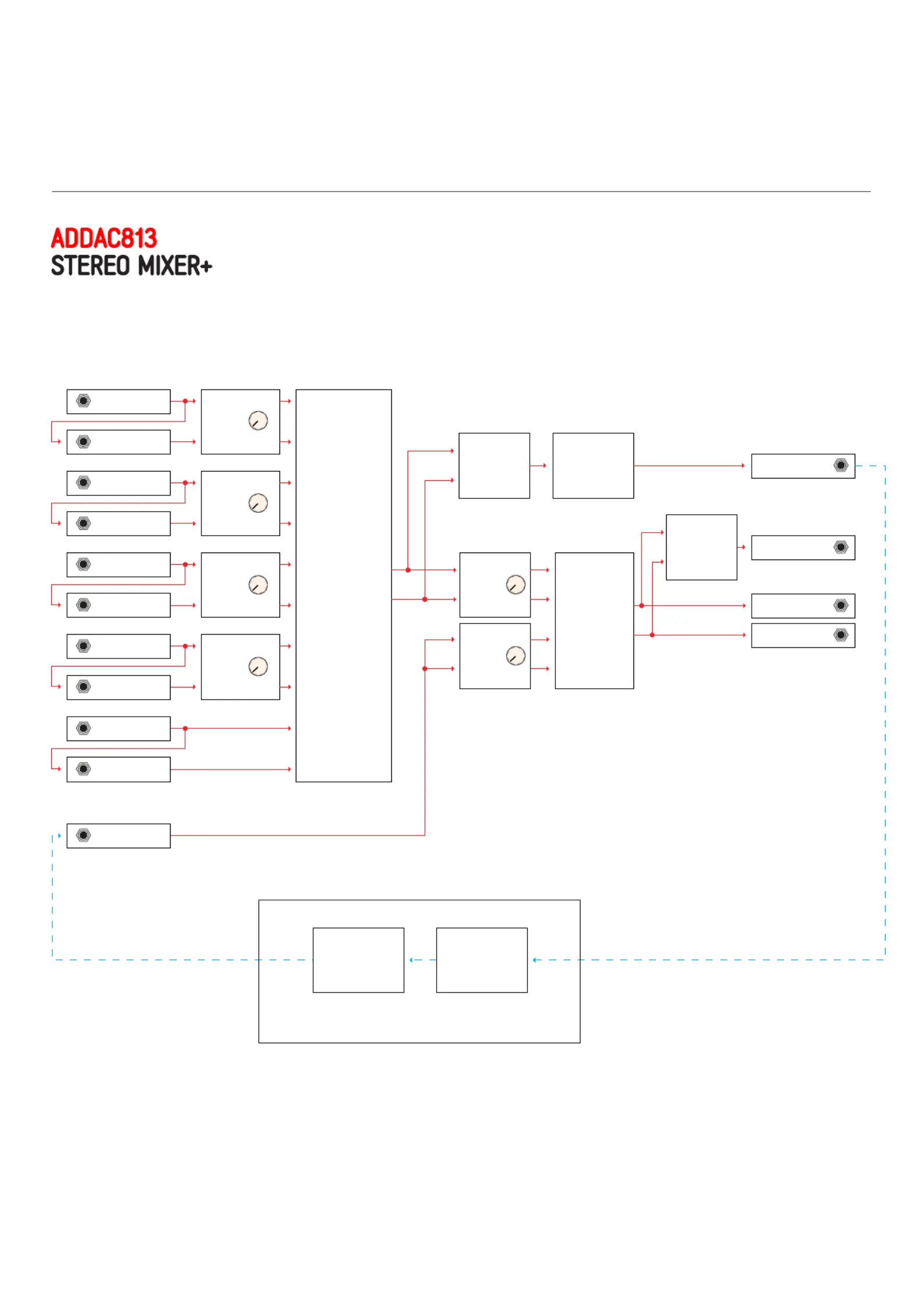

STEREO MIXER+ SIGNAL FLOW DIAGRAM
SEND OUTPUT
CH1 LEFT INPUT
CH1 RIGHT INPUT
INPUTS MIX
CH2 LEFT INPUT
CH2 RIGHT INPUT
CH3 LEFT INPUT
CH3 RIGHT INPUT
GAIN
CONTROL
GAIN
CONTROL
GAIN
CONTROL
CH4 LEFT INPUT
CH4 RIGHT INPUT
CH5 LEFT INPUT
CH5 RIGHT INPUT
GAIN
CONTROL
SEND
MONO
MIX
INPUTS MIX
MASTER
GAIN
CONTROL
(x2 AMPLIFICATION)
INPUTS
+
RETURN
MIX
MONO
EFFECT
MODULE / PEDAL
MONO
EFFECT
MODULE / PEDAL
MONO OUTPUT
MONO
MIX
RETURN INPUT
RETURN
GAIN
CONTROL
(x5 AMPLIFICATION)
SYNTH/LINE
SEND GAIN CONTROL
(VIA BACK JUMPER)
LEFT OUTPUT
RIGHT OUTPUT
