Seite 1/12

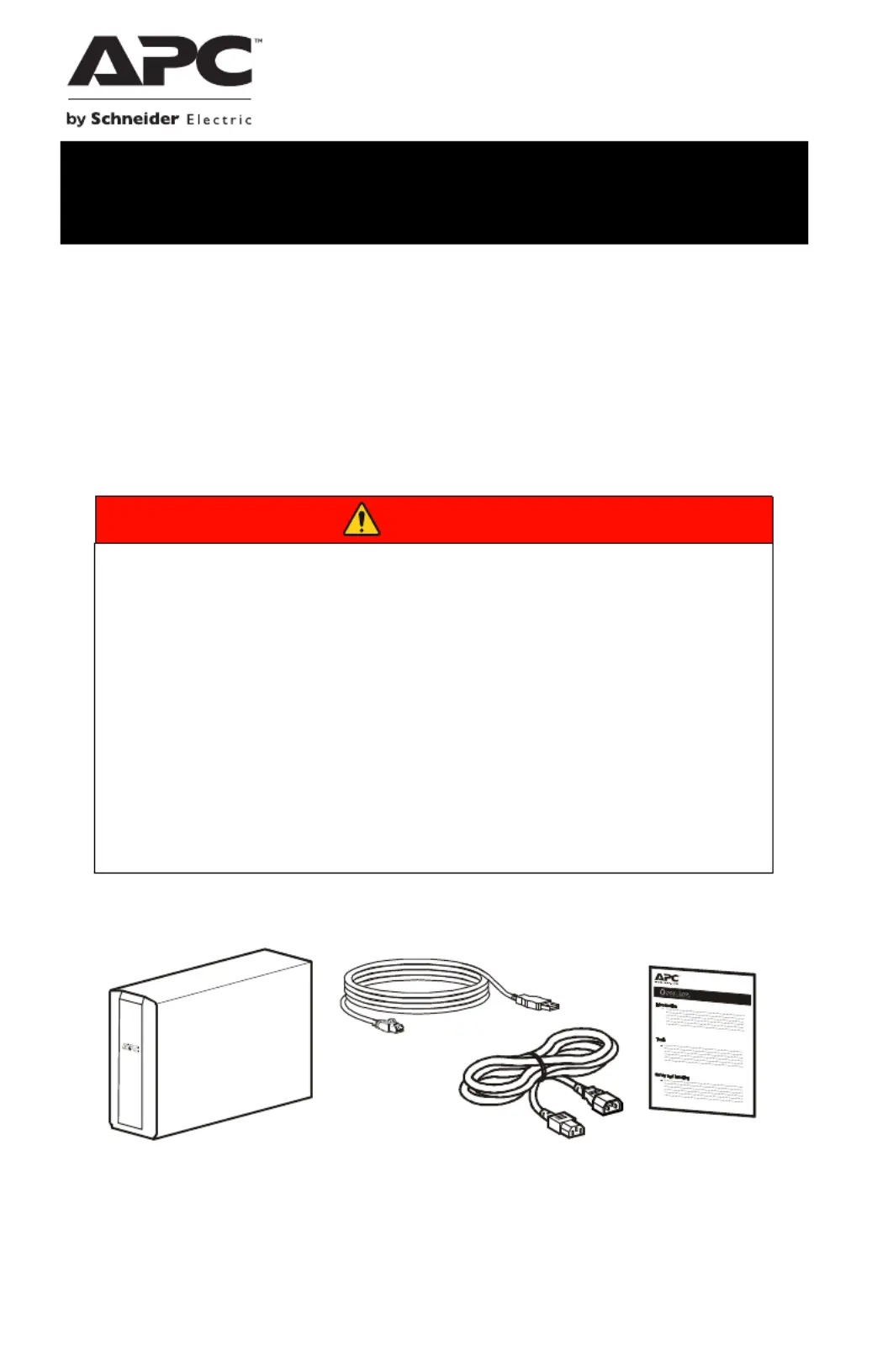

Sicherheitshinweise und allgemeine

Informationen

Überprüfen Sie den Lieferumfang nach Erhalt. Sollten Sie Schäden

feststellen, benachrichtigen Sie bitte den Spediteur und den

Händler.

DIESE ANLEITUNG GUT AUFBEWAHREN - Dieses Kapitel enthält

wichtige Vorschriften zur Installation und Wartung der USV und der

Batterien.

Lieferumfang

GEFAHR

STROMSCHLAG-, EXPLOSIONS- UND BOGENBLITZGEFAHR

•Diese USV ist ausschließlich zur Verwendung in Innenräumen vorgesehen.

•Diese USV nicht unter direkter Sonneneinstrahlung, in sehr staubigen Umgebungen oder bei

starker Feuchtigkeit verwenden und nicht mit Flüssigkeiten in Kontakt kommen lassen.

•Das Stromkabel der USV immer direkt an eine Wandsteckdose anschließen.

•Die Lüftungsschlitze der USV dürfen nicht blockiert werden. Genügend Platz für eine

ausreichende Durchlüftung freilassen.

•Die Wartung der Batterien sollte von Personen durchgeführt bzw. beaufsichtigt werden, die

sich mit Batterien und den erforderlichen Vorsichtsmaßnahmen auskennen.

•Bei einer Batterie kann die Gefahr eines Stromschlags und eines hohen Kurzschlussstroms

mit dadurch bedingten Verbrennungen bestehen.

•Schadhafte Batterien können Temperaturen erreichen, die hoch genug sind, um an

berührbaren Oberflächen Verbrennungen hervorzurufen.

Bei Nichtbeachtung dieser Vorschrift muss mit lebensgefährlichen

Verletzungen gerechnet werden.

bu001b

Benutzerhandbuch Back-UPS

™

Pro

BR650/900/1300/1600MI

Back-UPS Pro BR650MI / BR900MI / BR1300MI / BR1600MI2

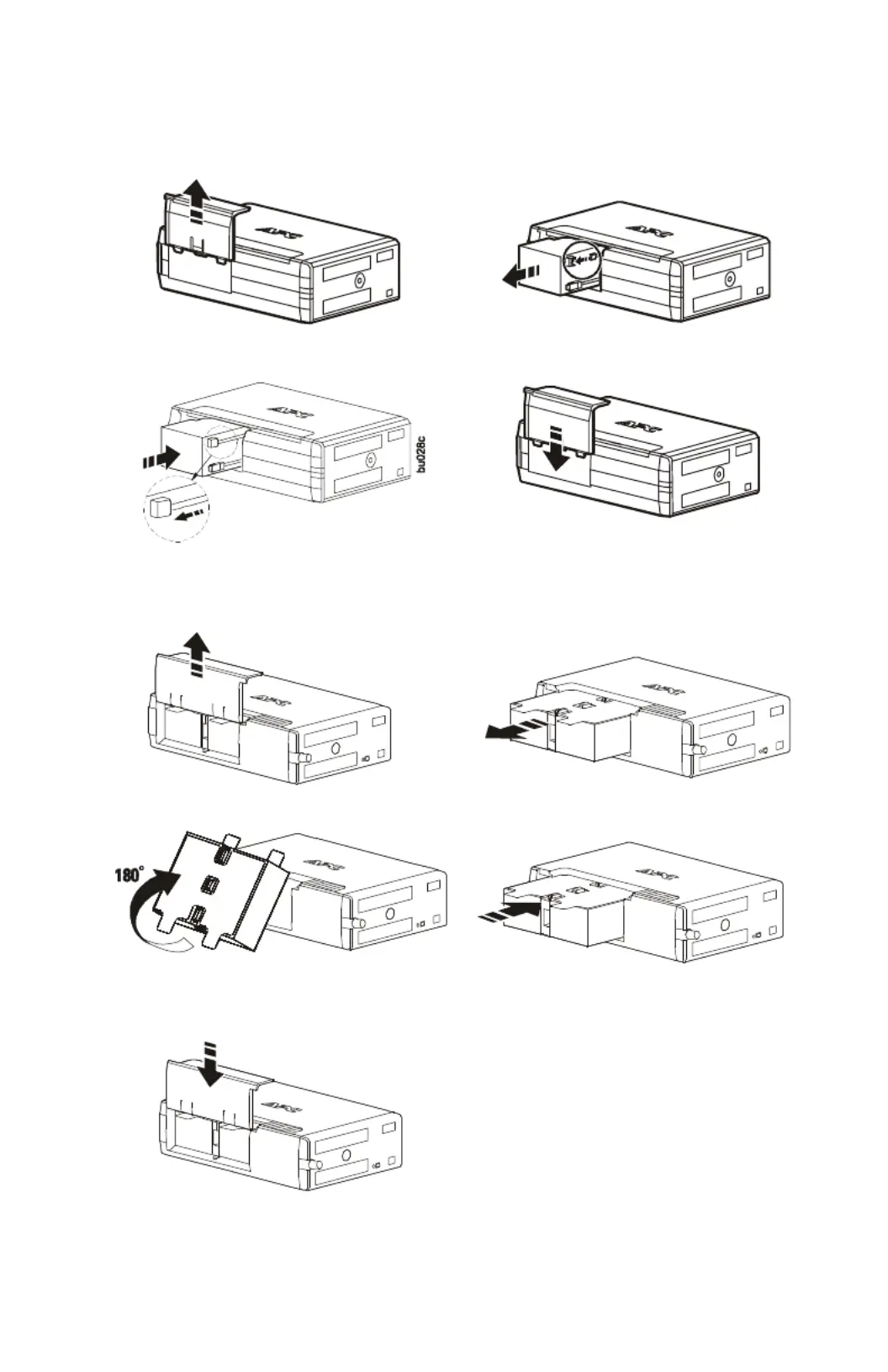

Die Batterie anschließen

Im Lieferzustand ist die Batterie der USV noch nicht angeschlossen.

BR650MI / BR900MI

BR1300MI / BR1600MI

 Die Batteriefachabdeckung entfernen.

 Die Batterie herausnehmen. Das Kabel

anschließen.

 Die Batterie in das Gerät hineinschieben.

 Die Batteriefachabdeckung wieder

anbringen.

 Die Batteriefachabdeckung entfernen.

 Die Batterie herausnehmen.

 Die Batterie um 180° um ihre Querachse

drehen, damit die grüne Seite der Beschriftung

nach oben zeigt.

 Die Batterie in das Gerät

hineinschieben.

 Die Batteriefachabdeckung wieder anbringen.

bu025c

bu026c

bu055b

bu057b

ROTE BESCHRIFTUNG OBEN

bu059b

bu058b

GRÜNE BESCHRIFTUNG OBEN

bu060b

Back-UPS Pro BR650MI / BR900MI / BR1300MI / BR1600MI

Software PowerChute™ Personal Edition

installieren

Verwenden Sie die Software PowerChute Personal Edition, um die USV-Einstellungen zu

konfigurieren. Während eines Stromausfalls speichert PowerChute alle auf Ihrem Computer

geöffneten Dateien und fährt ihn herunter. Sobald die Stromversorgung wieder funktioniert,

wird der Computer neu gestartet.

Hinweis: PowerChute ist nur mit einem Windows-Betriebssystem kompatibel. Wenn Sie Mac OSX

verwenden, verwenden Sie die originale Funktion zum Herunterfahren, um zu helfen, Ihr

System zu schützen. Sehen Sie in der mit Ihrem Computer gelieferten Dokumentation nach.

Installation

Verwenden Sie das mit der Back-UPS mitgelieferte Kabel, um den Datenanschluss an der

Back-UPS mit dem USB-Anschluss Ihres Computers zu verbinden. Öffnen Sie auf dem Computer

die Website www.apc.com, suchen Sie nach „PowerChute Personal Edition“ und klicken Sie dann

auf „Ansicht Produkte PowerChute Personal Edition“, um sich die neueste Version der PCPE-

Software herunterzuladen. Klicken Sie neben dem gewünschten Softwareprodukt auf „Download“.

Wählen Sie das Betriebssystem aus. Folgen Sie der Anleitung zum Herunterladen der Software.

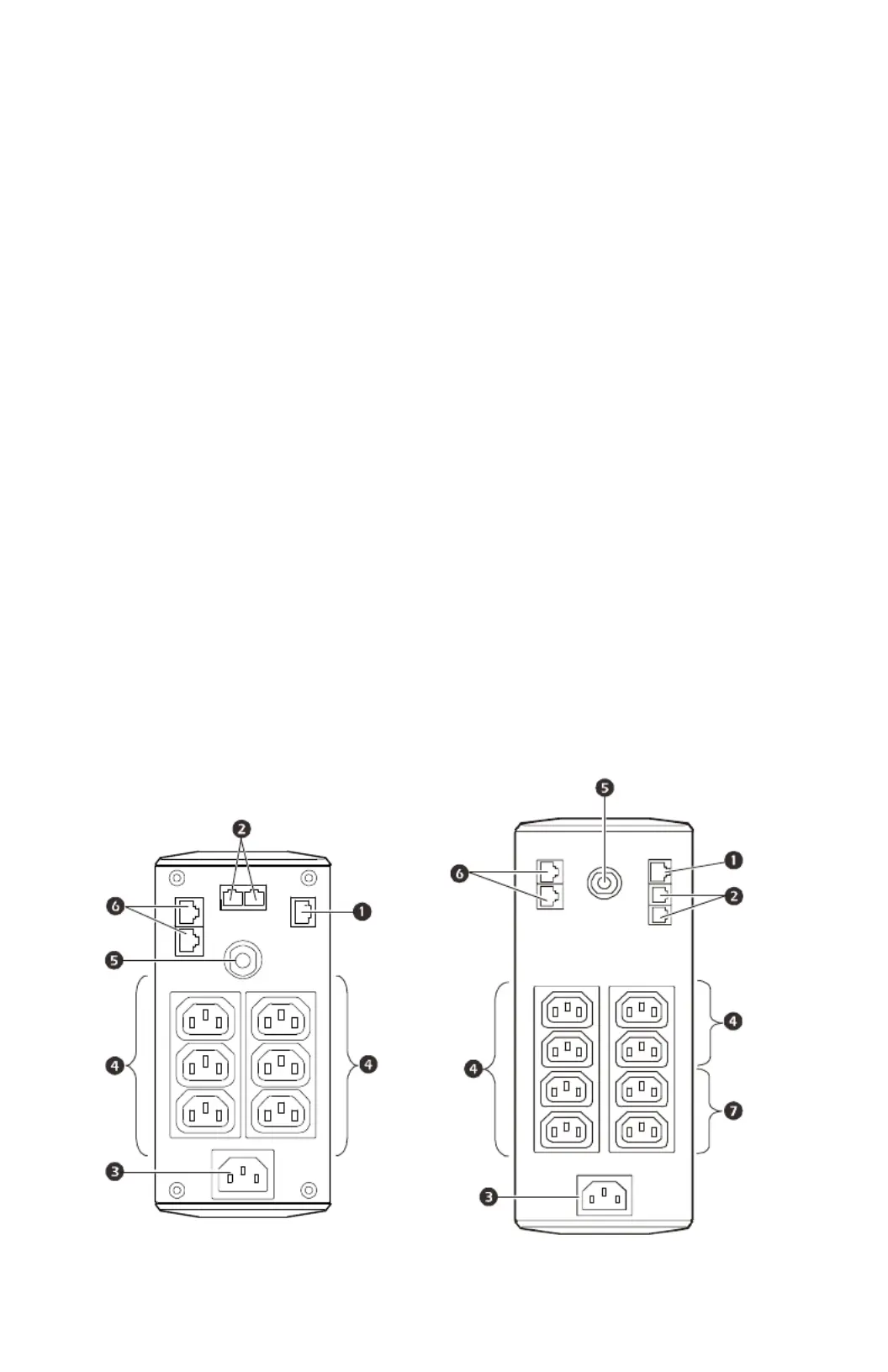

Die Ausrüstung anschließen

Ausgangsbuchsen für Batterie-Notstrom und Überspannungsschutz

Wenn die Back-UPS mit Netzstrom versorgt wird, werden die angeschlossenen Geräte über die

Ausgangsbuchsen für den Batterie-Notstrom und den Überspannungsschutz mit Strom versorgt.

Während eines Stromausfalls oder bei anderen Problemen mit der Netzstromversorgung erhalten

die Ausgangsbuchsen für den Batterie-Notstrom für begrenzte Zeit Strom von der Back-UPS.

Schließen Sie Drucker, Faxgeräte, Scanner oder andere Peripheriegeräte, die keine Batterie-

Notstromversorgung benötigen, an die nur zum Überspannungsschutz dienenden Ausgangsbuchsen

an. Diese Ausgangsbuchsen bieten kontinuierlich Schutz vor Überspannungen, auch wenn die

Back-UPS ausgeschaltet ist.

BR650MI / BR900MI BR1300MI / BR1600MI

bu484a

bu485a

Produktspezifikationen

Marke:	APC
Kategorie:	Unterbrechungsfreies Stromversorgungssystem
Modell:	Back-UPS Pro BR650MI
Display-Typ:	LCD
Akustische Signale:	Ja
USB Anschluss:	Ja
Breite:	91 mm
Tiefe:	310 mm
Gewicht:	6400 g
Mitgelieferte Kabel:	USB-Kabel
Produktfarbe:	Schwarz
Akkuladezeit:	12 h
Akku-/Batterietechnologie:	Plombierte Bleisäure (VRLA)
Höhe:	190 mm
Stecker:	C14-Koppler
Anzahl USB 2.0 Anschlüsse:	1
Betriebstemperatur:	0 - 40 °C
Relative Luftfeuchtigkeit in Betrieb:	0 - 95 %
Verpackungsbreite:	440 mm
Verpackungstiefe:	143 mm
Verpackungshöhe:	255 mm
Paketgewicht:	7400 g
Zertifizierung:	A-tick, C-tick, CE, EAC, GS Mark, RCM, TISI
Anzahl Ethernet-LAN-Anschlüsse (RJ-45):	2
Warentarifnummer (HS):	85078000
Kabellänge:	1.83 m
Betriebsanleitung:	Ja
Reaktionszeit:	12 ms
LED-Anzeigen:	Ja
Temperaturbereich bei Lagerung:	-15 - 45 °C
Luftfeuchtigkeit bei Lagerung:	0 - 95 %
Geräuschpegel:	45 dB
ECO-Modus:	Ja
Batterielebensdauer (max.):	5 Jahr(e)
Formfaktor:	Tower
Ausgangsleistung:	390 W
Nachhaltigkeitszertifikate:	Green Premium
Verkabelungstechnologie:	10/100/1000Base-T(X)
Eingangsfrequenz:	50/60 Hz
Höhe bei Betrieb:	0 - 3000 m
Kühlung:	Passiv
Anzahl der AC-Ausgänge:	6 AC-Ausgänge
USV-Topologie:	Line-Interaktiv
Eingangs-Betriebsspannung (min):	176 V
Eingangs-Betriebsspannung (max):	294 V
Ausgangskapazität:	0.65 kVA
Ausgangs-Betriebsspannung (min):	- V
Ausgangs-Betriebsspannung (max):	- V
Automatische Spannungsregulierung:	Ja
AC-Steckertypen:	C13-Koppler
Wellenform:	Sine
Output Frequenz:	50/60 Hz
Stromstärke (maximal):	10 A
Druckanstiegsschutz:	Ja
Akustische Alarm-Modi:	Alarm when on battery, Low battery alarm, Overload alarm
Nominale Eingang Spannung:	230 V
Nominale Ausgang Spannung:	230 V
Hot-Swap-Batterie:	Ja
Höhe bei Lagerung:	0 - 15000 m
Kaltstart:	Ja
Automatischer Batterietest:	Ja
Überspannungsschutz-Funktionen:	Netzwerk
