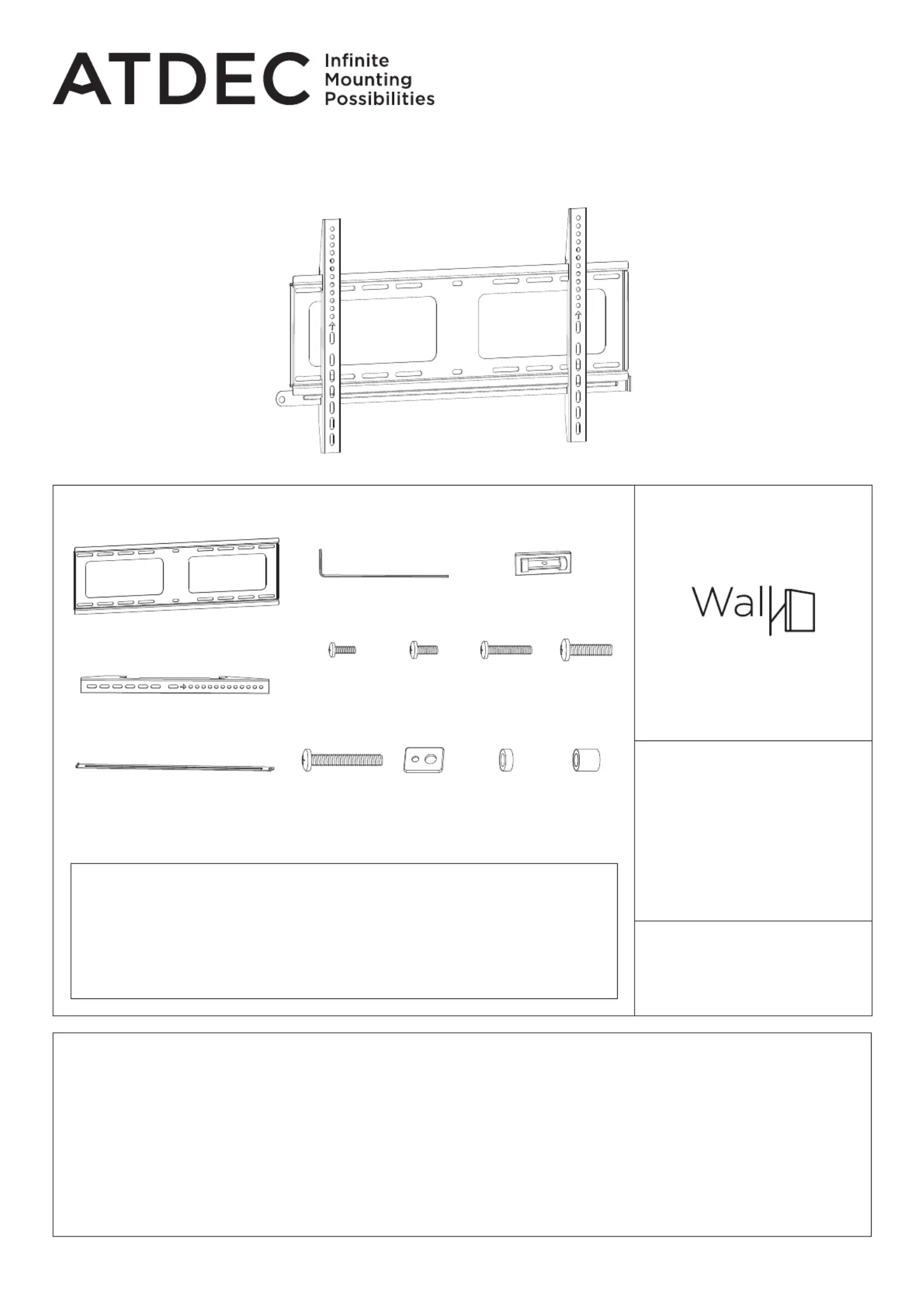

AD-WF-8060 Page 1 of 2

0 - 80kg

(0 - 176lb)

WEIGHT RANGE

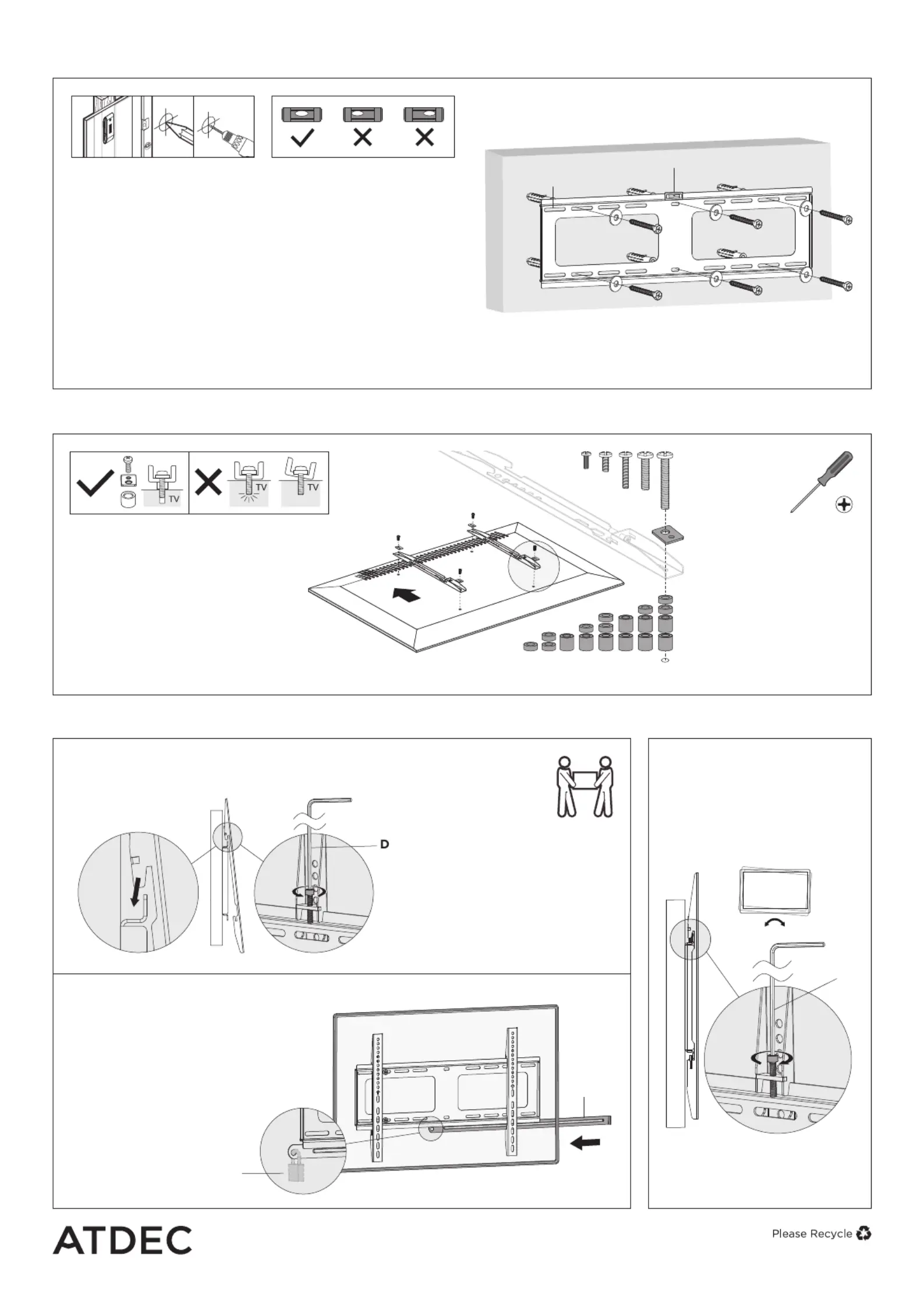

Installation Guide

AD-WF-8060

Fixed Wall Mount 8060

Wall Plate

Hex Key

Display Brackets (x2)

Security Bar

M-G

Short

Spacer

(x8)

M-H

Long

Spacer

(x8)

M-F

Multi

Washer

(x4)

M-E

M8x50

Screw

(x4)

M-A

M5x14

Screw

(x4)

M-B

M6x14

Screw

(x4)

M-D

M8x30

Screw

(x4)

M-C

M6x30

Screw

(x4)

Spirit Level

IMPORTANT INFORMATION

! Please ensure this product is installed as per these installation instructions.

! The manufacturer accepts no responsibility for incorrect installation.

! Failure to mount this product correctly may cause serious injury/death during or following installation.

! This product is not suitable for outdoor use.

! Do not use this product for mobile applications.

! Wall Plate only achieves maximum weight rating when appropriately fastened to a wall of adequate structural capacity.

! Professional installer to ensure adequate structural capacity of wall (including appropriate safety factor) to support total

weight of all equipment being mounted.

! Drilling into electrical wires can cause death - use appropriate equipment and caution when drilling holes in walls to avoid

electrical cables, water pipes and gas pipes. Do not drill into structures unless you have established it’s safe to do so.

COMPONENT CHECKLIST

NOTE:

! Wall Plate Mounting Fasteners are supplied with Wall Mounts. NOT

Professional installer to ensure correct Mounting Fastener type, location &

quantity to suit structure where Wall Mount is installed.

! ALWAYS use a washer between the chosen fastener and the wall plate.

! Mounting fasteners to be used as per manufacturers instructions, including

minimum engagement to achieve necessary performance.

REQUIRED TOOLS

• Phillips head screwdriver

• Power drill

• Suitable drill bit

• Driver bit for selected

wall fasteners

• Stud nder

• Spirit level

Produktspezifikationen

Marke:	Atdec
Kategorie:	Flachbildschirmunterstützung
Modell:	AD-WF-8060
Breite:	701 mm
Produktfarbe:	Schwarz
Höhe:	440 mm
Höhenverstellung:	Nein
Befestigungstyp:	Wand
Höchstgewichtskapazität:	80 kg
Neigungsverstellung:	Nein
Verpackungsbreite:	236 mm
Verpackungstiefe:	762 mm
Verpackungshöhe:	30 mm
Paketgewicht:	3175 g
Menge pro Packung:	1 Paar(e)
Gehäusematerial:	Stahl
Panel-Montage-Schnittstelle:	300 x 300,300 x 200,100 x 100,100 x 200,100 x 150,120 x 120,120 x 180,400 x 200,400 x 400,400 x 300,600 x 200,200 x 100,600 x 400,200 x 200,200 x 300,200 x 400,280 x 150 mm
Maximale Bildschirmgröße:	- "
Drehen:	Nein
Anzahl der Display unterstützt:	1
Minimale VESA-Halterung:	100 x 100 mm
Maximale VESA-Halterung:	600 x 400 mm
Abstand zur Wand (max):	21 mm
Abstand zur Wand (min):	21 mm
Tiefe (max):	21 mm
