BEDIENUNGSANLEITUNG

NT 16 12V/16A/16x1A

Mehrfach-Netzteil zur Wandmontage für CCTV-Anlagen

Inhaltsverzeichnis

Einführung .................................................................................................................................................. 2

Produktmerkmale ...................................................................................................................................... 2

Wichtige Hinweise ..................................................................................................................................... 2

Schaltplan und Übersicht Netzteilplatte ................................................................................................. 3

Montage und Inbetriebnahme ................................................................................................................. 4

Prüfung und Wartung ............................................................................................................................... 5

Technische Daten ..................................................................................................................................... 5

Verpackungsinhalt .................................................................................................................................... 6

Alle angegebenen Informationen basieren auf Herstellerangaben. Druckfehler, technische Änderungen auch ohne vorherige Ankündigung und Irrtümer sind nicht ausgeschlossen.

Einführung

Vielen Dank für den Kauf eines unserer Produkte, Sie werden Ihren Entschluss sicher nicht bereuen. Mit dem Kauf dieses Netzgerätes haben

Sie ein qualitativ hochwertiges Produkt erworben, welches nach dem heutigen Stand der Technik gebaut wurde. Es erfüllt die Anforderungen

der geltenden europäischen und nationalen Richtlinien. Die Konformität ist nachgewiesen. Lesen Sie daher unbedingt die Anleitung um den

Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen. Bitte beachten Sie, dass diese Anleitung wichtige Hinweise zur

Inbetriebnahme und Handhabung des Produktes gibt. Achten Sie hierauf auch bei Weitergabe an Dritte. Sie sollten die Anleitung daher zum

Nachlesen aufheben.

Produktmerkmale

Aufgabe des stabilisierten Netzgeräts ist es, CCTV-Anlagen zu speisen, die stabilisierte Stromspannung erfordern. Der NT 16 12V DC

Regulierungsumfang der Ausgangsspannung wird durch ein Potentiometer zwischen reguliert. Dieses Netzteil ist mit 16 12V÷15V DC

unabhängig voneinander abgesicherten Ausgängen ausgestattet. Bei Auftreten eines Fehlers (eines Kurzschlusses) im Stromausgang wird die

entsprechende Sicherung aktiviert und trennt den Verbraucher somit vom Netzteil. Auf der Vorderseite des Metallgehäuses bendet sich eine

Stat -LED, die den Betriebszustand des Netzteils signalisiert.us

Netzteil-Eigenschaften:

 Spannungsausgang 16x 1A/12V DC

 Regulierung der Ausgangsspannung 12V÷ 15V DC

 16 mit 1A-Sicherungen geschützte Ausgänge

 Möglichkeit, mithilfe eines Jumpers zwischen Schmelz- und

Polymersicherung PTC auszuwählen

 breiter Umfang der Eingangsspannungsversorgung 176÷264V

 gute Leistungsfähigkeit 85 Prozent –

 optische LED-Signalanlage

 technischer Ausgang AW für die Signalanlage der

Sicherungseinschaltung

 Schutzeinrichtungen:

 Kurzschluss-Schutz SCP

 die OVP-Überspannungssicherung

 AC-Anschluss

 Überlastungsschutz OLP

Wichtige Hinweise

 Beachten Sie unbedingt die allgemeinen Sicherheitsvorschriften zum Umgang mit elektrischem Strom. Bitte verwenden Sie das Gerät

nicht, wenn Schäden am Kabel erkennbar sind

 Für Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der Gewährleistungsanspruch und

es kann keinerlei Haftung für Folgeschäden übernommen werden.

 Das Produkt ist für den Betrieb im Rahmen 12V DC zugelassen und darf nicht geändert oder umgebaut werden.

 Für den Fall, dass Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Geräts existieren, sollten Sie sich unbedingt

an eine Fachkraft wenden.

 Meiden Sie es möglichst, das Netzteil direkter Sonneneinstrahlung auszusetzen und schützen Sie es vor direktem Niederschlag.

 Ein Verändern des Gehäuses (auch Umlackieren) führt zum Verlust der Gewährleistung

 Zur äußerlichen Reinigung empehlt sich ein mit Alkohol benetztes Microfasertuch, beachten Sie dazu die Informationen im Kapitel

Prüfung und Wartung.

 Lassen Sie das Netzteil nicht fallen.

 Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Es könnte für Kinder zu einem gefährlichen Spielzeug werden. Das Gerät

gehört zudem nicht in Kinderhände. Es ist kein Spielzeug.

 Dieses Netzteil ist für den Einsatz als Teil einer Videoüberwachungsanlage vorgesehen. Bei der Verwendung sind

datenschutzrechtliche Vorgaben zu beachten. Die Speicherung von Videos von Personen ist nur dann zulässig, wenn diese über die

Überwachung informiert worden sind und dieser zugestimmt haben.

 Geräte ohne in den technischen Daten angegebene entsprechende IP-Schutzklassen dürfen nicht außerhalb von Gebäuden

betrieben oder Feuchtigkeit ausgesetzt werden.

 Anwender müssen über den sicheren und bestimmungsgemäßen Umgang mit diesem Gerät informiert sein.

Sämtliche von unserem Unternehmen angebotenen bleifreien Produkte erfüllen die Anforderungen der

europäischen Richtlinie zur Beschränkung der Verwendung gefährlicher Substanzen (RoHS). Dies

bedeutet, dass sowohl der Herstellungsprozess als auch die Produkte „bleifrei“ und ohne sämtliche in

der Richtlinie aufgeführten gefährlichen Substanzen auskommen.

Das Symbol mit einer durchgestrichenen Abfalltonne auf Rädern bedeutet, dass das Produkt innerhalb

der europäischen Union am Ende seiner Lebensdauer separat gesammelt und entsorgt werden muss.

Dies gilt für das Produkt selbst sowie für sämtliche Peripheriegeräte, die mit diesem Symbol

gekennzeichnet sind. Entsorgen Sie diese Produkte nicht mit dem unsortierten Hausmüll. Wenden Sie

sich an Ihren Händler für Informationen zum Recyceln dieses Gerätes.

Alle angegebenen Informationen basieren auf Herstellerangaben. Druckfehler, technische Änderungen auch ohne vorherige Ankündigung und Irrtümer sind nicht ausgeschlossen.

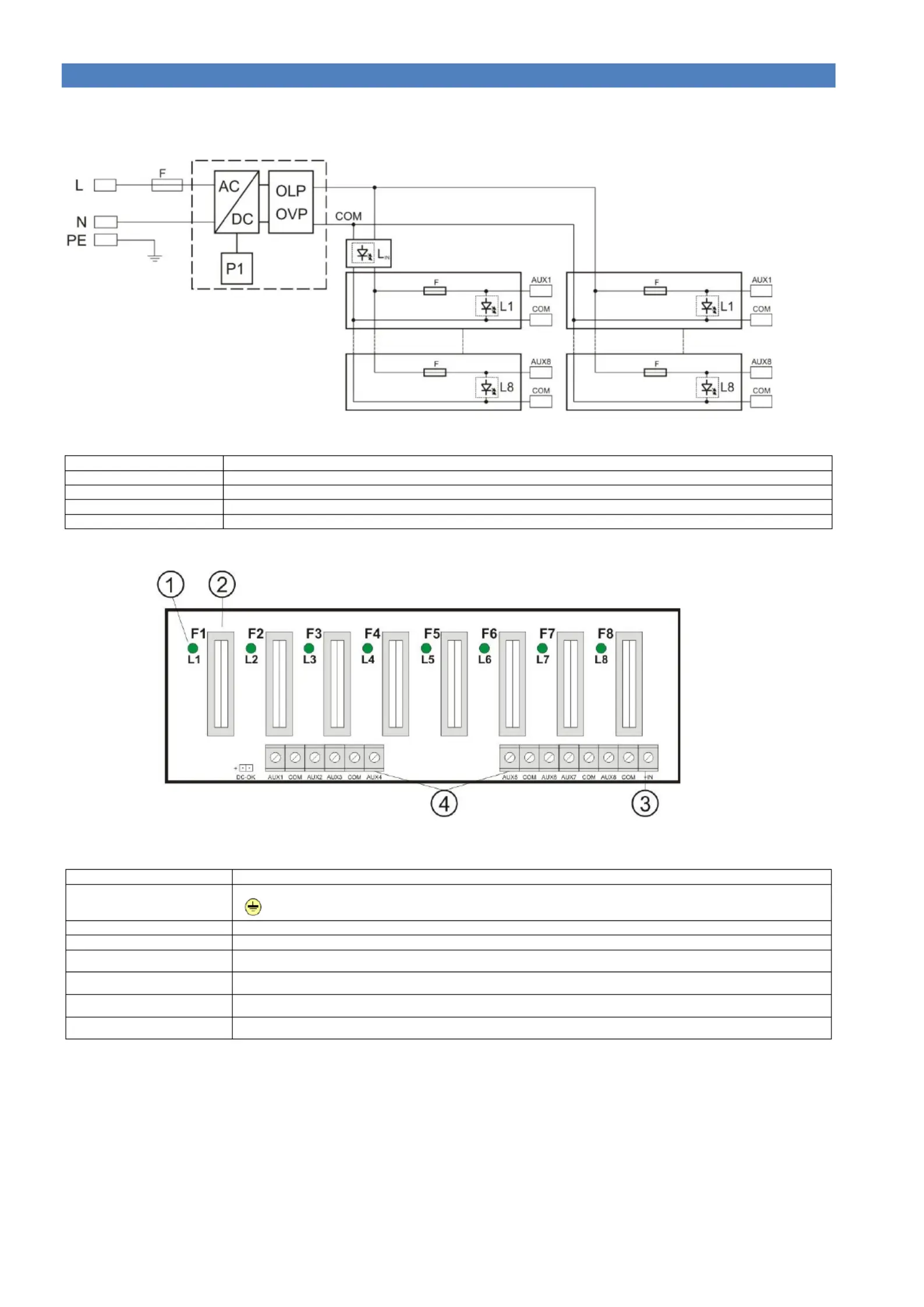

Schaltplan und Übersicht Netzteilplatte

Blockschema:

Schaltplan Netzteil

Beschreibung der Elemente und Verbindungen des Netzteils:

Element

Beschreibung

[1]

L1…..L8 -Dioden (signalisieren Einschaltung der Sicherung) (grüne) LED

[2]

F1…F8 Schmelzsicherungen in AUX-Kreisen (+)

[3]

IN Versorgungsanschluss der LB8/AW-Leiste
