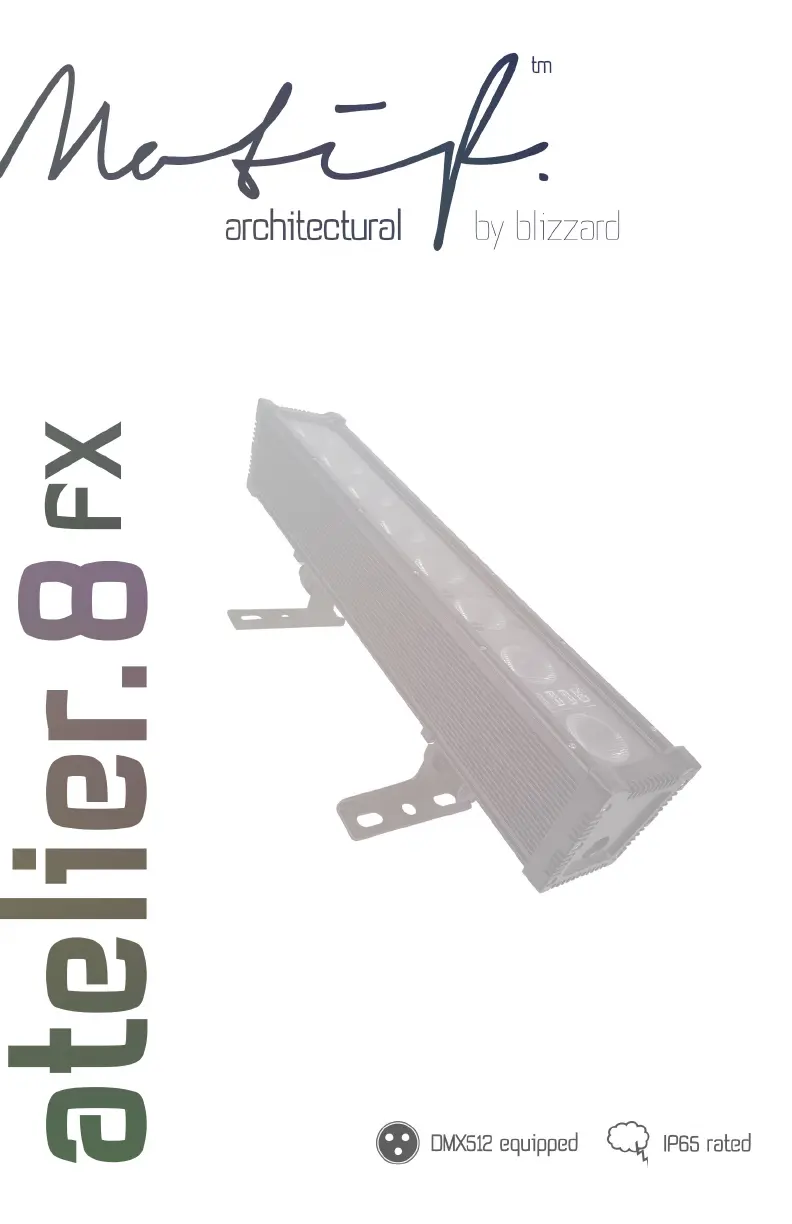

Seite 1/24

Page 2

TABLE OF CONTENTS

Motif™ Atelier 8FX 1

1. Getting Started 3

What’s In The Box? 3

Getting It Out Of The Box 3

Powering Up! 3

Getting A Hold Of Us 3

Safety Instructions (Don’t Stick Your Hand In The Toaster!) 4

2. Meet The Motif™ Atelier 8FX 5

Features 5

DMX Quick Reference 5

The Motif™ Atelier 8FX Pin-up Picture 6

3. Setup 7

Fuse Replacement 7

Connecting A Bunch Of Motif™ Atelier 8FX Fixtures 7

Data/DMX Cables 7

Cable Connectors 8

3-Pin??? 5-Pin??? Huh? 8

Take It To The Next Level: Setting up DMX Control 8

Fixture Linking (Master/Slave Mode) 9

Mounting/Rigging 9

4. Operating Adjustments 10

Navigating The Control Panel 10

Control Panel Menu Structure 11

DMX Mode 12

Slave Mode 12

Dimming Mode Settings 12

LED Display Settings 12

Custom Programs 13

Auto Mode and Speed Settings 13

Color Calibration Settings 14

Custom Static Colors 14

Fixture Reset Functions 14

Data Sync Feature 15

Fixture ID Settings 15

Fixture Information 15

DMX Value In-Depth Reference Guide 16

DMX In-Depth Reference 18

 LEDPixelGroupCongurations    19

5. Appendix 20

A Quick DMX Lesson 20

Troubleshooting 20

Keeping Your Motif™ Atelier 8FX As Good As New 21

Returns (Gasp!) 21

Shipping Issues 21

Tech Specs 22

Dimensional Drawings 23

Produktspezifikationen

Marke:	Blizzard Lighting
Kategorie:	Lichteffektmaschine
Modell:	Motif Atelier 8FX
Display-Typ:	LED
Breite:	522 mm
Tiefe:	94.7 mm
Gewicht:	4200 g
Produkttyp:	Disco-Par-Licht
Produktfarbe:	Schwarz
Internationale Schutzart (IP-Code):	IP65
Steuerung:	Tasten
Höhe:	179.9 mm
Energiequelle:	AC
Eingebautes Display:	Ja
Stromverbrauch (Standardbetrieb):	107 W
Lampentyp:	LED
Eingangsspannung:	100 - 264 V
Anzahl Lampe(n):	8 Lampen
Lichtfarbe:	Blue, Green, Red, White
Beleuchtungsarten:	Auto, Stand-alone
Beleuchtungssteuerungsprotokolle:	DMX
Anzahl der DMX-Kanäle:	40 Kanäle
Strahlungswinkel:	40 °
DMX-Eingang:	Ja
DMX-Ausgang:	Ja
Anzahl Pins:	3
Eingangsfrequenz:	47 - 63 Hz
Lampenleistung:	15 W
Lichtleistung:	1037 lm
Minimale Anzahl DMX-Kanäle:	3 Kanäle
Für die Nutzung im Außenbereich geeignet:	Ja
Farbtemperatur:	2700 K
Flimmerfreier Betrieb:	Ja
