Seite 1/2
Elektronischer Schutzschalter
EB-2724-100-0
Vorteile
Automatische Durchkontaktierung aller Signalpegel
Optionale Kommunikation über Kommunikationsmodule
Optionale Unterspannungsabschaltung im Verbund
Optionale Einstellmöglichkeit für Auslösestrom
Zusätzliche Lastausgänge durch anreihbare Potenzialverteiler
Selektives, lastabhängiges Einschalten
Varianten mit Sammelreseteingang
Anwendungen
EB-27 Elektronischer Schutzschalter mit thermomagnetischer Kennlinie und
Weitergabe des Meldesignals für ausgelöste und ausgeschaltete Kanäle an die
verbundenen Kanäle. Einstiegsvariante für die elektronische Absicherung von
24 V Verbrauchern.
EB-28 Elektronischer Schutzschalter mit strombegrenzender Kennlinie und
Weitergabe des Meldesignals für ausgelöste und ausgeschaltete Kanäle an die
verbundenen Kanäle. Einstiegsvariante für die elektronische Absicherung von
24 V Verbrauchern wenn eine aktive Strombegrenzung erforderlich ist.
EB-08, EB-18, EB-38 Elektronischer Schutzschalter mit strombegrenzender
Kennlinie und umfassender Kommunikation zu den verbundenen Modulen.
Geeignet für die fortschrittliche Absicherung von 24 V Verbrauchern und die
Möglichkeit detaillierte Stromversorgungsparameter auszulesen und die Kanäle
aktiv zu steuern.
Normen Z
Sicherheit:
EN 60950-1, EN 50178, EN/IEC 60204-1
EMV:
EN 61000-6-2 (Störfestigkeit), EN 61000-6-3 (Störaussendung)
CE:
Gemäß 2014/30/EU
Zulassungen # W U Z
UL 508 (vorbereitet), UL 2367 (vorbereitet), GL (vorbereitet),
VW eCl@ss Nr.27-37-18-02 (Stromüberwachungsgerät) (vorbereitet)

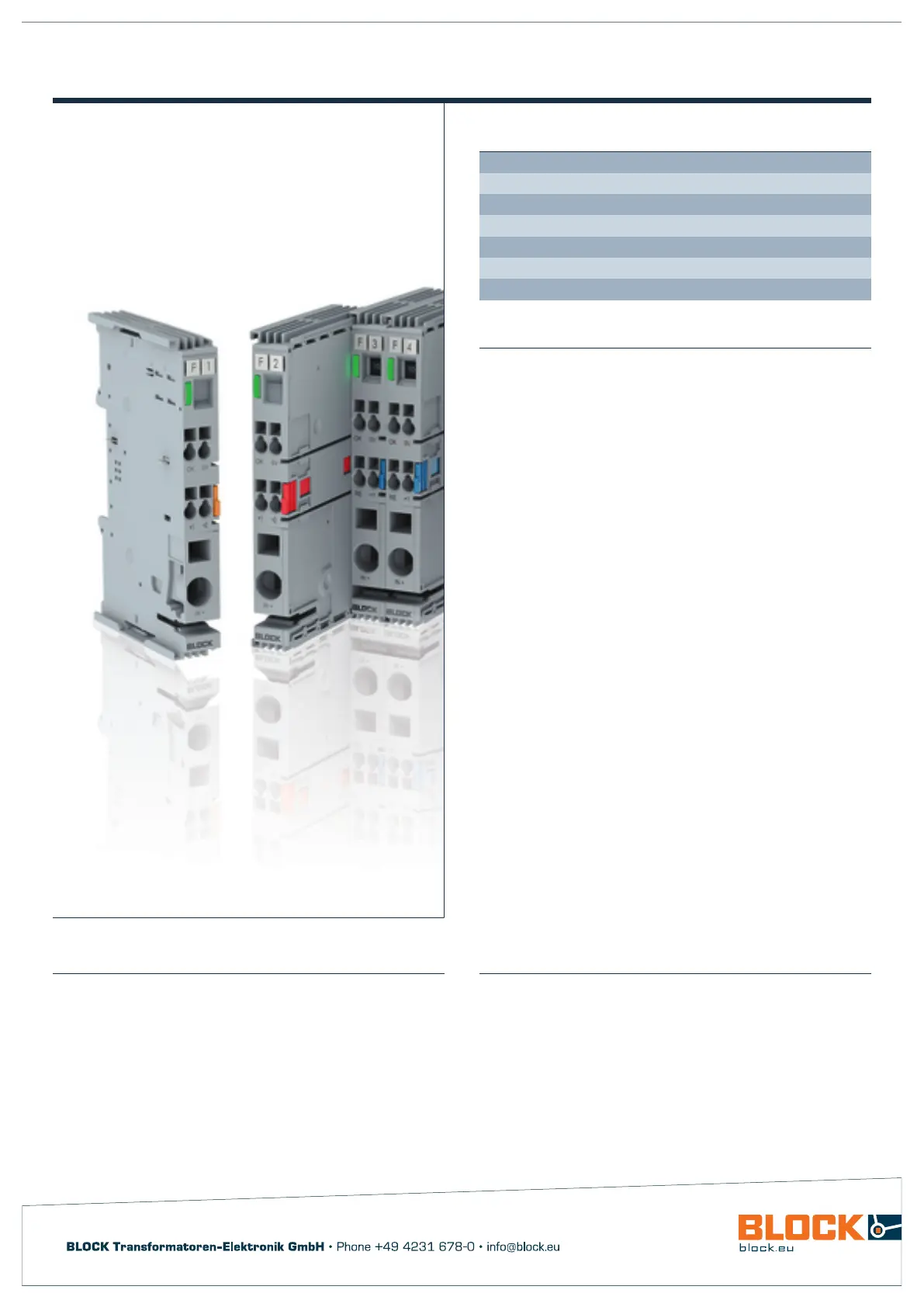

Abbildung zeigt EB-1824-XX0-0
Elektronischer Schutzschalter
EB-2724-100-0
Typ EB-2724-100-0
Besonderheiten
Eigenschaften
-
Eingangsdaten
Eingangsnennspannung
24 Vdc
Eingangsspannungsbereich
18 - 30 Vdc
Maximale Restwelligkeit/Rippel der speisenden
Eingangsspannung
3 %
Max. Dauerstrom des Moduls
10 A
Max. Dauerstrom pro Klemmenpol
10 A (-), 40 A (+)
Erforderliche Eingangsspannung zum Einschalten
der Ausgänge
17,5 V (Ausschaltschwelle 16,7 V),
± 0,7 V
Max. Verlustleistung
1,2 W
Überspannungsschutz
Suppressordioden 33 V
Ruhestrom im Leerlauf
12 mA @ 24 V
Verlustleistung im Leerlauf
0,3 W @ 24 V
max. Einschaltkapazität
50 mF @ 24 Vdc / 2,5 mm² / 2,5 m
Ausgangsdaten
Ausgangsnennspannung
24 Vdc
Maximaler Spannungsabfall zwischen Ein- und
Ausgang
92 mV
Modulinitialisierungszeit
27 ms
Zuschaltverzögerung der Kanäle
0 ms
Wartezeit nach Abschaltung eines Ausgangs
(Thermische Entspannung)
500 ms (Kurzschluss) … 5s (Überlast)
Parallelschaltung von Ausgängen
Nicht erlaubt
Serienschaltung von Ausgängen
Nicht erlaubt
Rückspeisungsfestigkeit max.
35 Vdc
Ausgangsnennstrom
10 A
Wirkungsgrad
99,0 %
Ausgangsstrombegrenzung
-
Signalisierung
Buskommunikation
Sammelmeldesignal gebrückt
Statusanzeige
LED (rot, grün, orange)
Signalausgang
Ausgangsstatus, kurzschlussfest
DC 24 V, max. 25 mA
high = Kanal ein, low = Kanal aus, Fehler
Signaleingang (ON/OFF/Reset)
-
Umwelt
Kühlungsart
natürliche Konvektion
Umgebungstemperatur
-25 °C … +55 °C
Lagertemperatur
-25 °C ... +85 °C
Derating
-
Relative Luftfeuchtigkeit
5 … 96 %, ohne Betauung
Erforderlicher Mindestabstand (seitlich)
0 mm
Erforderlicher Mindestabstand (oben/unten)
30 mm
Sicherheit und Schutz
Schutzart
IP 20
Schutzklasse
III, ohne PE- Anschluss
Verschmutzungsgrad
2
Bestelldaten
Bestellnummer
EB-2724-100-0
Typ EB-2724-100-0
Anschluss und Montage
Anschlüsse Ausgang, (Federkraftklemme)
max 2,5 mm² (2 x "+")
Anschlüsse Eingang, (Federkraftklemme)
max. 16 mm²
Anschlüsse Signalisierung, (Federkraftklemme)
max. 2,5 mm²
Einbaulage
waagerecht für
Normschiene DIN TH 35

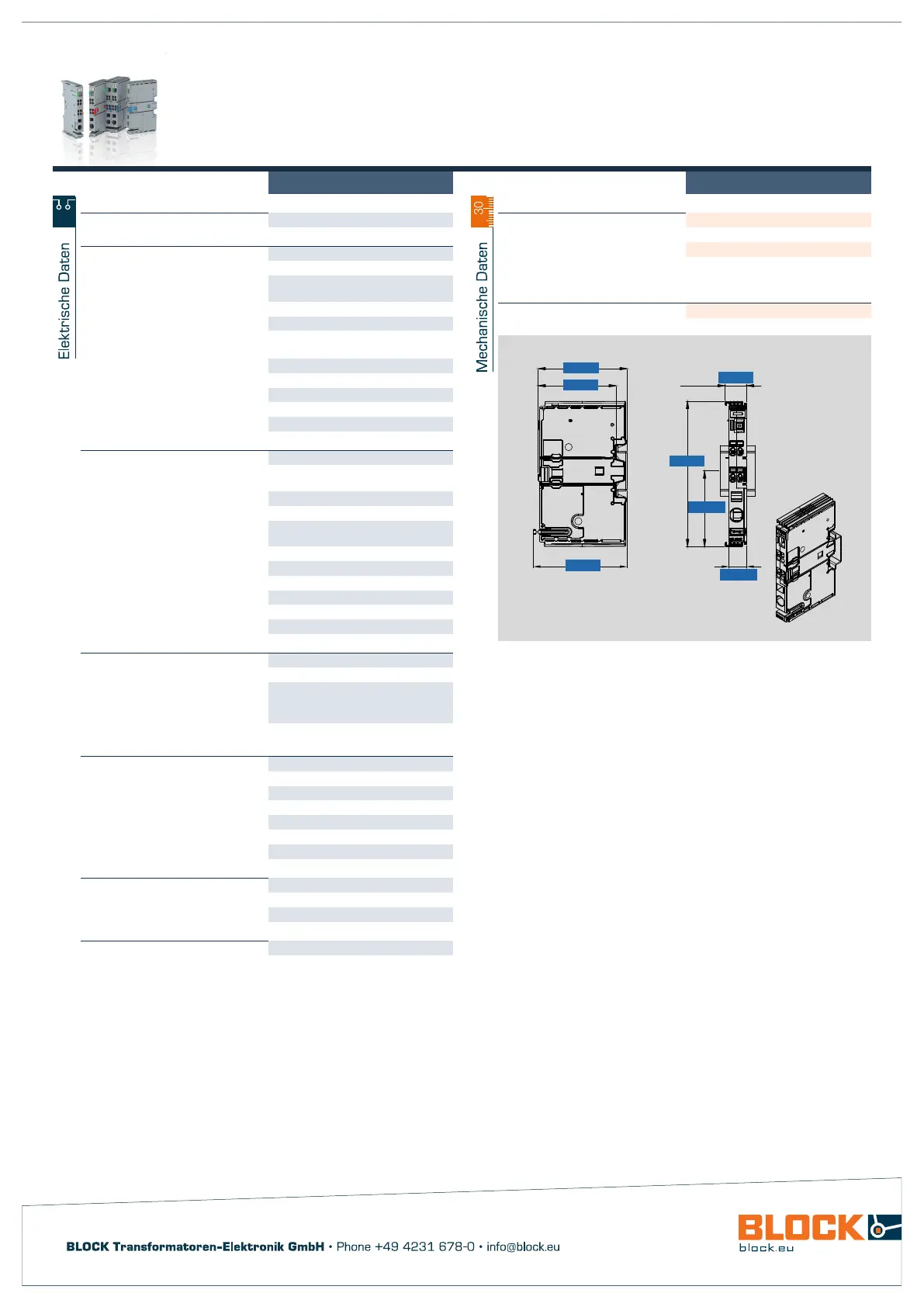

Maße und Gewichte
Gewicht
0,039 kg
61.2
53.7
64.5
14.8
99.3
51.7
12.0
+
-
Änderungen vorbehalten.
