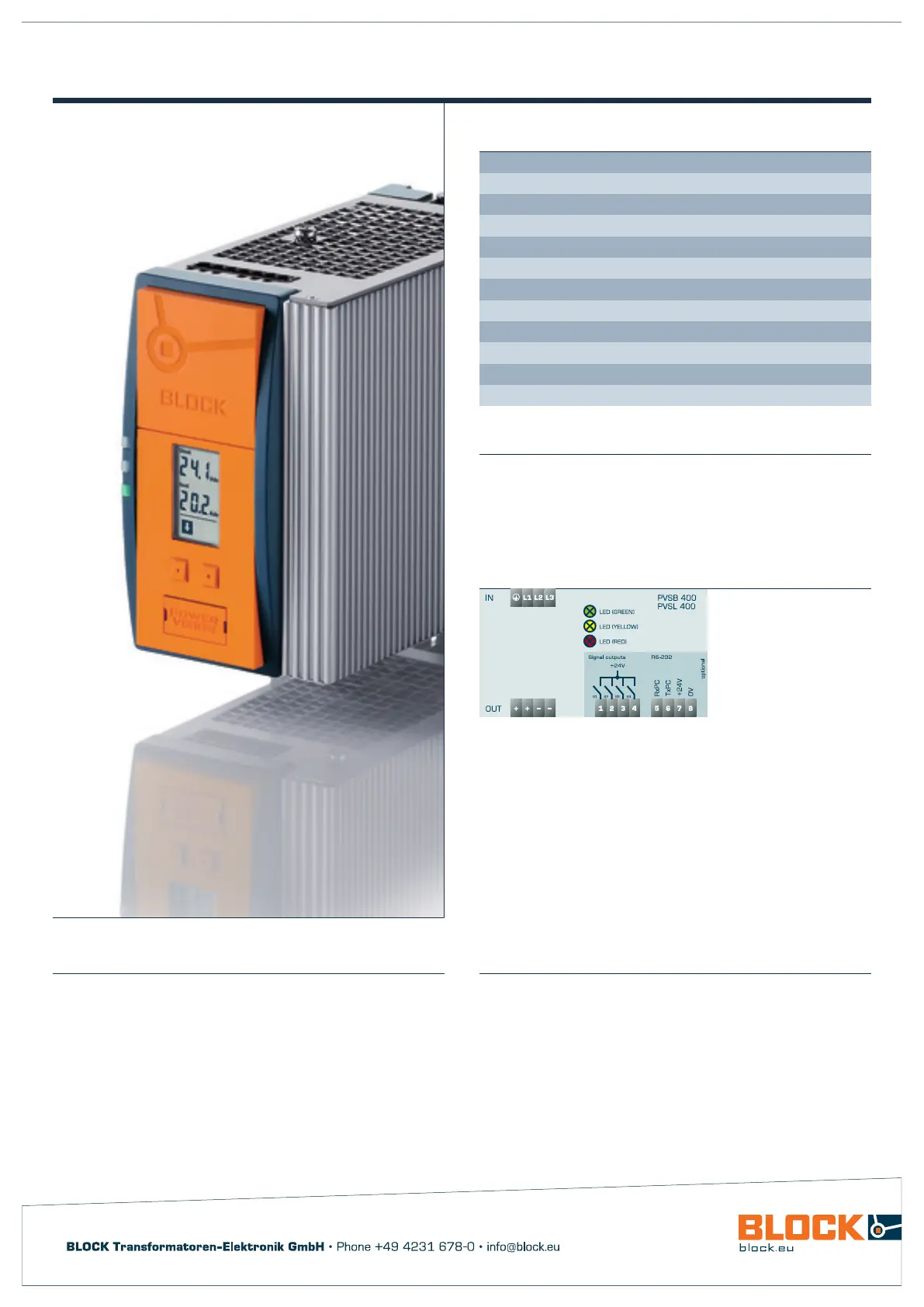

Seite 1/2

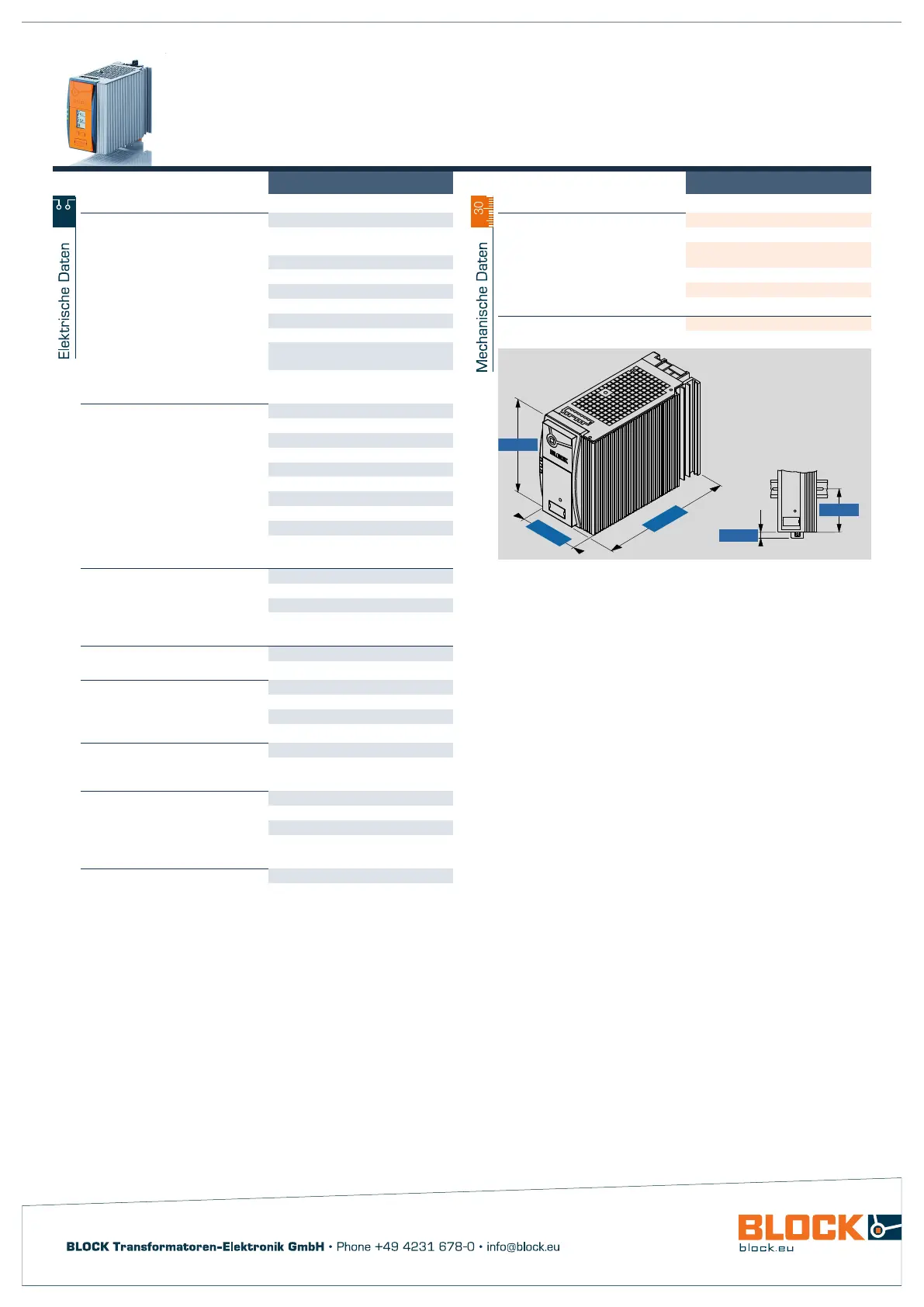

Dreiphasiges primär getaktetes Schaltnetzteil, Line
PVSL 400/24-20
Vorteile
Netzeingangsüberwachung
LC-Display
Strom- und Spannungsüberwachung der Ausgangsseite
RS-232-Schnittstelle
Stabilisierte und einstellbare Ausgangsspannung
Bis zu 200 % Real Power Boost für 4 Sekunden
Top Boost zum Auslösen von Leitungsschutzschaltern
Signalisierung der Betriebszustände durch 3 LED und aktive Signalausgänge
Parallel schaltbar
Servicefreundliches Federzug-Steckersystem
Optional mit aktiver Einschaltstrombegrenzung
Tragschienenbefestigung
Anwendungen
Primär getaktetes Schaltnetzteil mit hohen Leistungsreserven für
alle Anforderungen der Automatisierungstechnik mit einer Vielzahl an
Parametrier- und Anzeigefunktionen, inklusive Ausgangsstrom- und
Ausgangsspannungsüberwachung. Intelligente Zusatzfunktionen für das
Eingangsnetz ersetzen eine Vielzahl von externen Diagnosegeräten wie z.B.
Spannungsmesser, Drehfeldmessgerät, Betriebsstundenzähler.
Prinzipschaltbild
Normen Z
Primär getaktetes Schaltnetzteil
nach UL 60950, UL 508
Sicherheit:
EN 61558-2-16, EN 60950-1
EMV:
EN 61204-3
Zulassungen W o Z
UL/CSA 60950 recognised, UL508 listed
Abbildung zeigt PVSL 400/24-20
Dreiphasiges primär getaktetes Schaltnetzteil, Line
PVSL 400/24-20
Typ PVSL 400/24-20
Eingangsdaten
Eingangsnennspannung
3 x 400 - 500 Vac
Eingangsspannungsbereich
340 - 550 Vac
(480 - 780 Vdc)
Eingangsnennstrom (Nennlast)
1,1 A (3 x 340 Vac)
Nennfrequenzbereich
44 - 66 Hz / 0 Hz
Einschaltstrombegrenzung
<30 A, NTC
Eingangssicherung intern
3 x 2,5 A (träge)
Empfohlene Vorsicherung, LS-Schalter
6 A, 10 A, 16 A, Charakteristik B, C
Oberwellenkorrektur
passiv
Netzausfallüberbrückung (Nennlast)
13,2 / 36,8 ms
(400 / 500 Vac)
Transientenüberspannungsschutz
Varistor
Ausgangsdaten
Ausgangsnennspannung
24 Vdc ±1 %
Ausgangsspannungsbereich
22,8 - 28,8 Vdc
Rückspeisungsfestigkeit max.
35 Vdc
Ausgangsnennstrom
20,00 A
Parallel schaltbar
Ja
Power Boost
40 A / 4 s (30 A / 8 s)
Überlastverhalten
Konstantstrom oder Fuse Mode
Wirkungsgrad
typ. 92,9%
Restwelligkeit (Nennlast)
typ. 70 mVss
Top Boost
80 A / 50 ms
Signalisierung
Power Good (DC OK)
LED grün, LED rot, LED gelb
Aktive Signalausgänge
4 x 24 Vdc, 2 konfigurierbar
Stand-by-Eingang
Nein
Display, Schnittstelle
Ja, RS 232
Zulassungen
Approbationen
cURus, cULus
Umwelt
Umgebungstemperatur
-25° C bis +70° C
Lagertemperatur
-25° C bis +85° C
Derating
-3 %/K > +50° C
Sicherheit und Schutz
Schutzart
IP 20
Schutzklasse
I, mit PE Anschluss
Zubehör
Anschlussstecker für Signalisierung
PV-CON (optional)
Adapterkabel für Schnittstelle
PV-KOK2 (optional)
TS35-Befestigung für seitliche Montage
PV-TS35M (optional)
Montageplatte für Direktverschraubung
PV-WB2 (optional)
Bestelldaten
Bestellnummer
PVSL 400/24-20
Typ PVSL 400/24-20
Anschluss und Montage
Anschlüsse Eingang, (Federkraftklemme, steckbar)
max. 2,5 mm²
Anschlüsse Ausgang, (Federkraftklemme, steckbar)
max. 10 mm²
Anschlüsse Signalisierung, (Federkraftklemme,
steckbar)
max. 0,5 mm²
Einbaulage
vertikal
Befestigung
DIN Tragschiene TH 35
Maße und Gewichte
Gewicht
1,76 kg
179.5
77.0
127.0
76.0
12.5
+
-
Änderungen vorbehalten.
