Busch-Jaeger 6151-0-0218 Bedienungsanleitung

Lies die bedienungsanleitung für Busch-Jaeger 6151-0-0218 (2 Seiten) kostenlos online; sie gehört zur Kategorie Intelligentes Zuhause. Dieses Handbuch wurde von 34 Personen als hilfreich bewertet und erhielt im Schnitt 4.7 Sterne aus 17.5 Bewertungen. Hast du eine Frage zu Busch-Jaeger 6151-0-0218 oder möchtest du andere Nutzer dieses Produkts befragen? Stelle eine Frage

DE

Geräte-Anschluss

Schilderträger

bProgrammier-LED (rot)

cProgrammiertaste

dBusanschlussklemme Busch-Installationsbus

®

KNX

eManuelle Bedientaste und LED (gelb)

fBedientasten Auf/Ab (2 je Ausgang)

gStatus LEDs Auf/Ab (2 je Ausgang, gelb)

hAnschlussklemmen (Auf/Ab, U

N

)

Gerätebeschreibung

Die 2-, 4-, und 8fach Jalousie-/Rollladenaktoren mit ma-

nueller Bedienung steuern voneinander unabhängige 230 V

AC Antriebe für Sonnenschutzanwendungen über Busch-

Installationsbus

®

KNX. Weiterhin können Lüftungsklappen,

Tore und Fenster gesteuert werden. Die Geräte werden

über Busch-Installationsbus

®

versorgt und benötigen keine

separate Hilfsspannung. Zum Schutz vor Beschädigung der

Antriebe sind die Ausgangskontakte elektromechanisch

gegeneinander verriegelt. Über die manuellen Bedienta-

sten können z.B. während der Inbetriebnahme Jalousien,

Rollläden etc. direkt am Gerät gesteuert werden. Die LEDs

auf der Gerätefront signalisieren den Status der Ausgänge.

Technische Daten (Auszug)

Betriebsspannung 21 …30 V DC, über KNX

Stromaufnahme KNX< 12 mA

Leistungsaufnahme max. 250 mW

Typbezeichnung JRA/S

6196/20-102

6196/40-1026196/80-102

- Anzahl Ausgänge2*48

- U

N

Nennspannungmax. 230 VAC, 45-65 Hz

- I

N

Nennstrom6 A6 A6 A

Verlustleistung Pmax. 2 Wmax. 2 Wmax. 4 W

Anschlüsse Schraubklemmen für

Ausgänge AUF/AB, U

N

- Leiterquerschnitt

starr 0,2... 6 mm²,

flexibel 0,2... 4 mm²

flexibel mit Aderendhülse o./m.

Kunststoffhülse 0,25… 4 mm²

- Anziehdrehmoment Max. 0,6 Nm

- Busch-Installations-

bus

®

KNX

Busanschlussklemme

(rot/schwarz) 0,8 mm Ø,

eindrahtig

Einbaulagebeliebig

SchutzartIP20 nach EN 60 529

SchutzklasseII nach DIN EN 61 140

Überspannungs kategorieIII nach EN 60 664-1

Verschmutzungsgrad2 nach EN 60 664-1

LuftdruckAtmosphäre bis 2.000 m

Approbationen

- EIB / KNXnach EN 50 090-1, -2

Temperaturbereich

- Betrieb– 5 °C ... + 45 °C

- Lagerung– 25 °C ... + 55 °C

- Transport– 25 °C ... + 70 °C

* unabhängige Ausgänge für je bis zu 2 Antriebe im

Parallelbetrieb.

Bedienung und Anzeige

Programmiertaste cund LEDb

Zur Vergabe der physikalischen Adresse.

Manuelle Bedientaste und LEDe

Zum Umschalten zwischen dem KNX-Betrieb und dem

manuellen Betrieb die Taste

so lange betätigen bis

die LED leuchtet

(manueller Betrieb) bzw. erlischt

(KNX-Betrieb). Während des Umschaltvorgangs blinkt

die LED.

Bedientasten AUF/ABf

Lange Betätigung: Auf/Ab bzw. Öffnen/Schließen

Kurze Betätigung: Lamellenverstellung/Stopp

Status LEDsg

1 LED an: Endlage oben / unten

2 LEDs aus: Zwischenposition

1 LED blinkt: fährt nach oben / unten

2 LEDs an: Sicherheitsfunktion aktiv (z.B. Windalarm)

Montage

Das Gerät ist geeignet zum Einbau in Verteilern oder Klein-

gehäusen für Schnellbefestigung auf 35 mm Tragschienen,

nach DIN EN 60715. Die Zugänglichkeit des Gerätes zum

Betreiben, Prüfen, Besichtigen, Warten und Reparieren muss

sichergestellt sein.

Anschluss

Der elektrische Anschluss erfolgt über Schraubklemmen. Die

Klemmenbezeichnungen befinden sich auf dem Gehäuse.

Die Verbindung zum KNX erfolgt über die mitgelieferte

Busanschlussklemme.

Achtung:Die Einspeisung ist mit einem Leitungsschutzschal-

ter von max. 10 A abzusichern, um im Fehlerfall eine Überhit-

zung des Gerätes (z.B. durch falsche Lastart) zu vermeiden.

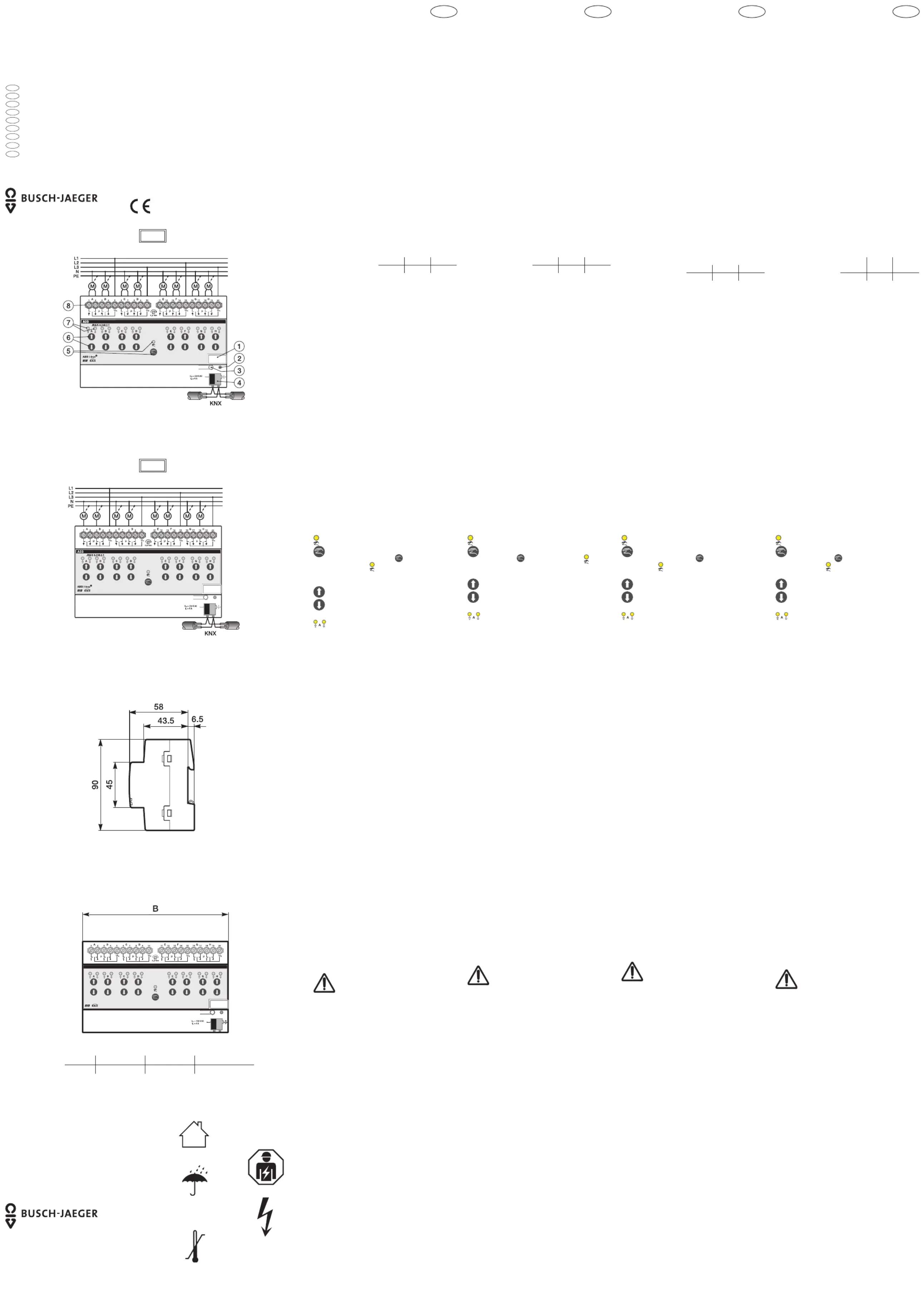

Anschlussbild 1: Jalousie- und Rollladenantriebe

Anschlussbild 2: Lüftungsklappen/Schaltbetrieb

1. Gerät montieren und verdrahten.

2. Zuerst Busspannung zuschalten. Die Wechselkontakte

nehmen automatisch die kontaktlose Mittelstellung ein

um bei der Erstinstallation unerwünschte Schaltvorgänge

zu vermeiden.

3. Erst danach die Betriebsspannung für die Ausgänge

zuschalten.

Hinweis:Wurden die voreingestellten Parametereinstel-

lungen durch die Programmierung geändert, nehmen die

Ausgänge nach dem Zuschalten der Busspannung die pa-

rametrierte Vorzugslage bei Busspannungswiederkehr ein!

Inbetriebnahme

Die Inbetriebnahme erfolgt mit der Engineering Tool Software

(ETS). Eine ausführliche Beschreibung der Parametrierung

und Inbetriebnahme finden Sie in der technischen Doku-

mentation des Gerätes. Diese finden Sie zum Download

unter www.BUSCH-JAEGER.de.

Wichtige Hinweise

Warnung! Gefährliche Spannung! Installation nur durch

elektrotechnische Fachkraft.Bei der Planung und Errichtung

von elektrischen Anlagen sind die einschlägigen Normen,

Richtlinien, Vorschriften und Bestimmungen zu beachten.

- Gerät bei Transport, Lagerung und im Betrieb vor Feuch-

tigkeit, Schmutz und Beschädigung schützen!

- Gerät nur innerhalb der spezifizierten technischen Daten

betreiben!

- Gerät nur im geschlossenen Gehäuse (Verteiler) betreiben!

Um gefährliche Berührungsspannung durch Rückspeisung

aus unterschiedlichen Außenleitern zu vermeiden, muss

bei einer Erweiterung oder Änderung des elektrischen

Anschlusses eine allpolige Abschaltung vorgenommen

werden.

Reinigen

Verschmutzte Geräte können mit einem trockenen Tuch

gereinigt werden. Reicht dies nicht aus, kann ein mit

Seifenlösung leicht angefeuchtetes Tuch benutzt werden.

Auf keinen Fall dürfen ätzende Mittel oder Lösungsmittel

verwendet werden.

Wartung

Das Gerät ist wartungsfrei. Bei Schäden (z.B. durch Trans-

port, Lagerung) dürfen keine Reparaturen vorgenommen

werden.

EN

Device connection

 Label carrier

bProgramming LED (red)

cProgramming key

dBus connecting terminal Busch-Installationsbus

®

KNX

eManual operating key and LED (yellow)

fOperating keys Up/Down (2 per output)

gStatus LEDs Up/Down (2 per output, yellow)

hConnection terminals (Up/Down, U

N

)

Description of device

The 2, 4, and 8-fold shutter actuators with manual operation

control independent 230 V AC drives for sun protection ap-

plications via Busch-Installationsbus

®

KNX. Also ventilation

flaps, gates and windows can be controlled. The devices are

supplied via the Busch-Installationsbus

®

and do not require

a separate auxiliary voltage. To protect the drives from

damage the output contacts are locked against each other

electromechanically. For example, the manual operating

keys can be used during the commissioning to control the

shutters, etc., directly on the device. The LEDs on the front

of the device signal the status of the outputs.

Technical data (excerpt)

Operating voltage21 ...30 V DC, via KNX

Current consumption KNX

< 12 mA

Power consumption250 mW max.

Type description JRA/S

6196/20-102

6196/40-1026196/80-102

- Number of outputs2*48

- Rated voltage U

N

230 VAC, 45-65 Hz max.

- Rated current I

N

6 A6 A6 A

Power loss P2 W max.2 W max.4 W max.

ConnectionsScrew terminals for outputs

UP/DOWN, U

N

- Cross section

of conductors

Non-flexible 0.2... 6 mm²

Flexible 0.2... 4 mm²

Flexible with wire end sleeve

or plastic insulating sleeve

0.25...4 mm²

- Tightening torque0.6 Nm max.

- Busch-Installations-

bus

®

KNX

Bus connection terminal

(red/black) 0.8 Ø, single-wire

Mounting positionUser-defined

ProtectionIP20 according to EN 60 529

Safety class

II according to DIN EN 61,140

Overvoltage category III according to EN 60 664-1

Pollution degree 2 according to EN 60 664-1

Atmospheric pressureAtmosphere up to 2,000 m

Certification

- EIB / KNX

According to EN 50 090-1, -2

Temperature range

- Operation– 5 °C ... + 45 °C

- Storage– 25 °C ... + 55 °C

- Transport– 25 °C ... + 70 °C

* Independent outputs each for up to 2 drives in parallel

operation.

Operation and display

Programming key and LED c b

For assigning the physical address.

Manual operating key and LED e

To switch over between KNX and manual operation

press the key

until the LED lights up (manual

operation) or goes out (KNX operation). The LED flashes

during the switchover.

Operating key UP/DOWN f

Long operation: Up/Down or Open/Close.

Short operation: Slat adjustment/Stop

Status LEDsg

1 LED on: End position top / bottom

2 LEDs off: Intermediate position

1 LED flashes: Moves up /down

2 LEDs on: Safety function active (e.g. wind alarm)

Installation

The device is designed for installation in distribution boxes

and small housings for quick mounting on 35 mm support

rails (DIN EN 60715 compliant). Ensure proper access to

the device for operation, testing, inspection, maintenance

and repair.

Connection

The electrical connections are made via screw terminals.

The terminals are identified on the housing. The connection

to KNX is made via the supplied bus connection terminal.

Caution:The mains supply must be fused by a circuit

breaker with a maximum rating of 10 A to protect the

device from overheating in the event of a fault (e.g. due to

incorrect load type).

Wiring diagram 1: Blind and roller shutter drives

Wiring diagram 2: Ventilation flaps/switching operation

1. Install and wire the device.

2. First connect the bus voltage. The changeover contacts

automatically take the floating middle position to prevent

undesirable switching processes from occurring during

the initial installation.

3. Only then connect the operating voltage for the outputs.

Note:If the preset parameter settings have been altered

during programming, the outputs return to the preferred

parameterized position after the bus voltage is connected!

Commissioning

The commissioning of the system is realised with the

Engineering Tool Software (ETS). A detailed description of

the parameter configuration and commissioning steps can

be found in the technical documentation of the unit. This

information can be downloaded at www.BUSCH-JAEGER.de.

Important notes

Warning! Hazardous voltage! Installation by person with

electrotechnical expertise only. Please comply with all the

relevant standards, guidelines, rules and regulations when

planning and setting up electrical installations.

- Protect the unit against humidity, dirt and damage during

transport, storage and operation!

- Always operate the unit within the specified technical

data!

- Operate the unit only in a sealed housing (distribution

box)!

In order to avoid dangerous contact voltages that are

caused by feedback from various phase conductors, an

all-pole disconnection must be ensured prior to extending

or changing the electrical connection.

Cleaning

Soiled units can be cleaned with a dry cloth. If this is not suf-

ficient, you can also use a cloth that is slightly impregnated

with a soap solution. Do not use corrosive agents or solvents.

Maintenance

The unit is maintenance-free. Do not carry out any repairs

when the unit is damaged (e.g. during transport, storage).

FR

Raccordement de l’appareil

 Support d‘étiquettes

bDEL de programmation (rouge)

cTouche de programmation

dBorne de raccordement du bus

Busch-Installationsbus

®

KNX

eTouche de commande manuelle et DEL (jaune)

fTouches de commande Haut/Bas (2 par sortie)

gDEL d‘état Haut/Bas (2 par sortie, jaune)

hBornes de raccordement (Haut/Bas, U

N

)

Description de l‘appareil

Les actionneurs de store/volets roulants 2x, 4x et 8x avec

commande manuelle commandent des mécanismes de

commande 230 V c.a. indépendants les uns des autres pour

les applications de protection contre le soleil via Busch-

Installationsbus

®

KNX. De plus, les volets de ventilation, les

portes et les fenêtres peuvent également être commandés.

Les appareils sont alimentés via l‘Busch-Installationsbus

®

et n‘ont pas besoin d‘une tension auxiliaire séparée. Afin

de protéger les mécanismes de commande contre tout

endommagement, les contacts de sortie sont verrouillés

électromécaniquement les uns vis-à-vis des autres. Les

touches de commande manuelles permettent par exemple

de commander des stores, volets roulants, etc. directement

sur l‘appareil pendant la mise en service. Les DEL situées à

l‘avant de l‘appareil indiquent l‘état des sorties.

Caractéristiques techniques (extrait)

Tension de fonctionnement

21 …30 V c.c., via KNX

Consommation de

courant KNX

< 12 mA

Puissance consommée250 mW maxi

Désignation du type JRA/S

6196/20-102

6196/40-1026196/80-102

- Nombre de sorties2*48

- Tension nominale U

N

230 V c.a. maxi, 45-65 Hz

- Intensité nominale I

N

6 A6 A6 A

Puissance dissipée P2 W maxi2 W maxi4 W maxi

RaccordementsPrises Schuko pour les sorties

HAUT/BAS, U

N

- Section du fil

rigide 0,2... 6 mm²

flexible 0,2... 4 mm²

flexible avec embout sans/

avec manchon en plastique

0,25… 4 mm²

- Couple de serrage0,6 Nm maxi

- Busch-Installations-

bus

®

KNX

Borne de raccordement du bus

(rouge/noire) Ø 0,8 mm, un fil

Position de montageAu choix

Indice de protection

IP20 conf. à la norme EN 60 529

Classe de protectionII selon DIN EN 61 140

Classe de surtensionIII selon EN 60 664-1

Degré de contamination

2 selon EN 60 664-1

Pression atmosphérique

Atmosphère jusqu'à 2 000 m

Certifications

- EIB / KNXselon EN 50 090-1, -2

Plage de température

- Fonctionnement– 5 °C ... + 45 °C

- stockage– 25 °C ... + 55 °C

- transport– 25 °C ... + 70 °C

* indépendamment des sorties, pour jusqu‘à 2 méca-

nismes de commande en parallèle.

Utilisation et affichage

Touche de programmation et DEL cb

Pour la saisie de l‘adresse physique.

Touche de commande manuelle et DEL e

Pour commuter entre le mode KNX et le mode manuel,

appuyer sur la touche

jusqu‘à ce que la DEL

s‘allume

(mode manuel) ou s‘éteint (mode KNX).

La DEL clignote pendant la commutation.

Touches de commande HAUT/BASf

Actionnement long : Haut/Bas ou Ouvrir/Fermer.

Actionnement court : Réglage des lamelles/Arrêt

DEL d‘étatg

1 DEL allumée : Position finale haut / bas

2 DEL éteintes : Position intermédiaire

1 DEL clignote : Déplacement vers le haut / bas

2 DEL allumées : Fonction de sécurité active (par ex.

alarme de vent)

Montage

L‘appareil est adapté au montage dans des tableaux de distribution

ou dans des petits boîtiers pour une fixation rapide sur des profilés

de 35 mm, conformément à la norme DIN EN 60715. L‘accès à

l‘appareil doit être garanti pour son utilisation, son contrôle, son

inspection, sa maintenance et sa réparation.

Raccordement

Le raccordement électrique s‘effectue à l‘aide de bornes à vis.

La description des bornes se trouve sur le boîtier. La connexion

à KNX s’effectue avec la borne de raccordement du bus fournie.

Attention : l’alimentation doit être protégée par un disjonc-

teur de max. 10 A afin d’éviter une surchauffe de l’appareil

en cas d’erreur (p.ex. en raison d’un type de charge erroné).

Schéma des connexions 1 :

mécanismes de commande pour store et volets roulants

Schéma des connexions 2 : Volets de ventilation/Commutation

1. Monter et câbler l‘appareil.

2.

Tout d‘abordmettre en marche l‘alimentation du bus. Les

contacts inverseurs se mettent automatiquement en position

médiane sans contact afin d‘éviter toute commutation involon

-

taire lors de la première installation.

3.

Seulement après, activer la tension de fonctionnement pour

les sorties.

Nota:

Si les paramètres préréglés ont été modifiés par la pro-

grammation, une fois l‘alimentation du bus rétablie, les sorties se

mettent dans la position préférée paramétrée après l‘application

de la tension du bus !

Mise en service

La mise en service se fait via l‘Engineering Tool Software (ETS). Vous

trouverez une description détaillée du paramétrage et de la mise

en service dans la documentation technique de l‘équipement. Vous

pouvez le télécharger à l‘adresse suivante : www.BUSCH-JAEGER.de.

Remarques importantes

Avertissement! Tension électrique dangereuse! Installation

uniquement par des personnes qualifiées en électrotech-

nique. Lors de la planification et de la mise en place des

installations électriques, il convient de respecter les normes,

directives, réglementations et prescriptions applicables.

- Protéger l‘appareil contre l‘humidité, la poussière et tout

endommagement lors de son transport, son stockage et

son utilisation !

- Utiliser l‘appareil uniquement dans les limites spéci fiées

dans les caractéristiques techniques.

- Utiliser l‘appareil uniquement dans un boîtier fermé

(tableau de distribution).

Afin d‘éviter une tension de contact dangereuse par ali-

mentation de retour provenant de différents conducteurs

extérieurs, il faut procéder à une mise hors circuit sur

tous les pôles en cas d‘extension ou de modification du

raccordement électrique.

Nettoyage

Les appareils encrassés peuvent être nettoyés avec un

chiffon sec. Si cela ne suffit pas, utiliser un chiffon imbibé

de solution savonneuse. N‘utiliser en aucun cas des produits

corrosifs ou des solvants.

Maintenance

Cet appareil ne nécessite pas de maintenance. En cas de

dommages (par ex. lors du transport, du stockage), aucune

réparation ne doit être entreprise.

ES

Conexión del aparato

 Portarrótulos

bLED de programación (rojo)

cTecla de programación

dBorne de conexión a bus Busch-Installationsbus

®

KNX

eTecla de manejo manual y LED (amarillo)

fTeclas de manejo Arriba/Abajo (2 por salida)

gLEDs de estado Arriba/Abajo (2 por salida)

hTerminales de conexión (Arriba/Abajo, U

N

)

Descripción del aparato

Los actuadores dobles, cuádruples y óctuples de persianas/

persianas enrollables con operación manual controlan

actuadores independientes entre sí de 230 V AC a través

del Busch-Installationsbus

®

KNXpara aplicaciones que

tienen como fin proteger contra el sol. También se pueden

controlar escotillas de ventilación, puertas y ventanas. Los

aparatos son alimentados por el Busch-Installationsbus

®

y

no requieren una tensión auxiliar extra. Para proteger a los

actuadores de cualquier daño los contactos de salida se en-

clavan electromecánicamente entre sí. A través de las teclas

de manejo manual se pueden controlar durante la puesta en

marcha p. ej., las persianas, las persianas enrollables, etc.,

directamente en el aparato. Los LEDs en la parte delantera

del aparato señalizan el estado de las salidas.

Datos técnicos (en extracto)

Voltaje de operación

21 …30 V DC, través de KNX

Consumo de corriente KNX

< 12 mA

Consumo de potenciamáx. 250 mW

Denominación del

modelo JRA/S

6196/20-102

6196/40-1026196/80-102

- Cantidad de salidas2*48

- Tensión nominal U

N

máx. 230 VAC, 45-65 Hz

- Corriente nominal I

N

6 A6 A6 A

Potencia disipada Pmáx. 2 Wmáx. 2 Wmáx. 4 W

ConexionesTerminales roscados para

salidas ARRIBA/ABAJO, U

N

- Sección transversal del

conductor

Rígido 0,2... 6 mm²

Flexible 0,2... 4 mm²

Flexible con virola de cable

sin/con manguito de plástico

de 0,25… 4 mm²

- Par de aprieteMáx. 0,6 Nm

- Busch-Installations-

bus

®

KNX

Borne de conexión a bus (rojo/

negro) 0,8 mm Ø, monofilar

Posición de montajecualquiera

Modo de protecciónIP20 según EN 60 529

Clase de protecciónII según DIN EN 61.140

Categoría de sobretensión

III según EN 60 664-1

Grado de contaminación

2 según EN 60 664-1

Presión del aireAtmósfera hasta 2 000 m

Aprobaciones

- EIB / KNXsegún EN 50 090-1, -2

Gama de temperaturas

- Funcionamiento– 5 °C ... + 45 °C

- Almacenamiento– 25 °C ... + 55 °C

- Transporte– 25 °C ... + 70 °C

* Salidas independientes para hasta cada 2 actuadores

en servicio en paralelo

Control y visualización

Tecla de programación y LED c b

Para asignar la dirección física.

Tecla de manejo manual y LED e

Para conmutar entre el modo KNX y el control manual hay

que pulsar el botón

y seguir pulsándolo hasta que el

LED se encienda (modo manual) o se apague (modo KNX).

Durante la operación de conmutación el LED parpadea.

Teclas de manejo ARRIBA/ABAJOf

Accionamiento largo: Subir/Bajar o Abrir/Cerrar.

Accionamiento corto: Ajuste de las láminas/Parada

LEDs de estadog

1 LED encendido: Posición final arriba / abajo

2 LEDs apagados: Posición intermedia

1 LED parpadea: Se mueve hacia arriba / abajo

2 LEDs encendidos: Función de seguridad activada

(p. ej., alarma de viento)

Montaje

El aparato es apropiado para montaje en distribuidores o cajas

pequeñas para fijación rápida en regletas de montaje de 35 mm,

según DIN EN 60715. Debe estar garantizado que el aparato queda

accesible para ponerlo en funcionamiento, para fines de ensayo y

los necesarios trabajos de inspección, mantenimiento y reparación.

Conexión

La conexión eléctrica se realiza a través de terminales rosca-

dos. Las denominaciones de los terminales se indican en la

superficie de la caja. La conexión al KNX se realiza a través

del borne de conexión a bus, que acompaña al aparato.

Atención:La alimentación debe protegerse con un disyuntor

de máx. 10 A para evitar un calentamiento del equipo en caso

de fallo (por ejemplo, debido a un tipo de carga incorrecto).

Esquema de conexión 1:

Actuadores de persianas y persianas enrollables

Esquema de conexión 2:

Válvulas de ventilación/Modo de conexión

1. Montar y cablear el aparato.

2. Primero conectar la tensión de bus. Los contactos de

conmutación adoptan automáticamente la posición

intermedia sin contacto para evitar procesos de conexión

no deseados durante la primera instalación.

3. Después conectar la tensión de servicio para las salidas.

Nota:

Si los ajustes de los parámetros preajustados han sido

modificados por la programación, tras conectar la tensión de bus

las salidas adoptarán la posición de preferencia cuando regrese

la tensión de bus.

Puesta en funcionamiento

La puesta en funcionamiento se realiza mediante el software

de herramientas Engineering Tool (ETS). Para una descripción

detallada de la parametración y puesta en servicio, véase la

documentación técnica del aparato. Ésta puede descargarse de

la página web www.BUSCH-JAEGER.de.

Indicaciones importantes

¡Advertencia! ¡Tensión peligrosa! La instalación deberá

ser realizada únicamente por electricistas especializados.

Durante la planificación y el montaje de las instalaciones

eléctricas se deberán observar las normas, directivas,

prescripciones y disposiciones pertinentes.

- ¡Durante el transporte, almacenamiento y funcionamien-

to, proteger el aparato contra humedad, contaminación

y daños!

- ¡Utilizar el aparato sólo dentro de los datos técnicos

especificados!

-

¡No conecte el aparato si la caja está abierta (distribuidor)!

En caso de una ampliación o modificación de la conexión

eléctrica es necesario desconectar todos los polos, para

evitar tensiones de contacto peligrosas causadas por

realimentación desde los conductores exteriores distintos.

Limpieza

Los aparatos sucios pueden limpiarse con un paño seco. Si

esto no es suficiente, puede utilizarse un paño levemente

humedecido con solución jabonosa. No se deberán aplicar,

en ningún caso, agentes cáusticos o disolventes.

Mantenimiento

El aparato no necesita mantenimiento. En caso de daños

(p. ej.: por transporte, almacenamiento) no se deberán

realizar reparaciones.

6196/20-1026196/40-1026196/80-102

B72 mm72 mm144 mm

1

2

IP20

-5 °C

+45 °C

Montage- und Betriebsanleitung

Installation and Operating Instructions

Mode d´emploi

Instrucciones de montaje de servicio

Istruzioni per l´uso

Montage- en bedieningshandleiding

Instrukcja montażu i eksploatacji

Руководство по монтажу и эксплуатации

安装和操作手册

6196/20-102, 6196/40-102, 6196/80-102

DE

J

alousie-/Rollladenaktor mit manueller Bedienung

EN

Blind/Roller Shutter Actuator with Manual Operation

FR

Actionneur de store/volets roulants avec commande manuelle

ES

Actuador de persianas/persianas enrollables con operación manual

IT

Attuatore per persiane/veneziane con comando manuale

NL

Jaloezie-/Rolluikactor met handbediening

PL

Nastawnik żaluzji/rolet z ręczną obsługą

RU

Исполнительный элемент жалюзи / рольставен с ручным управлением

CN

带手动操作装置的百叶窗/卷帘门执行器

Busch-Installationsbus

®

KNX

2CDG941080P0104

0173-1-8406/01.02.2016

Busch-Jaeger Elektro GmbH

Ein Unternehmen der ABB-Gruppe

Freisenbergstraße 2

D-58513 Lüdenscheid

Zentraler Vertriebsservice

Tel: +49 2351 956-1600

www.BUSCH-JAEGER.de

Produktspezifikationen
