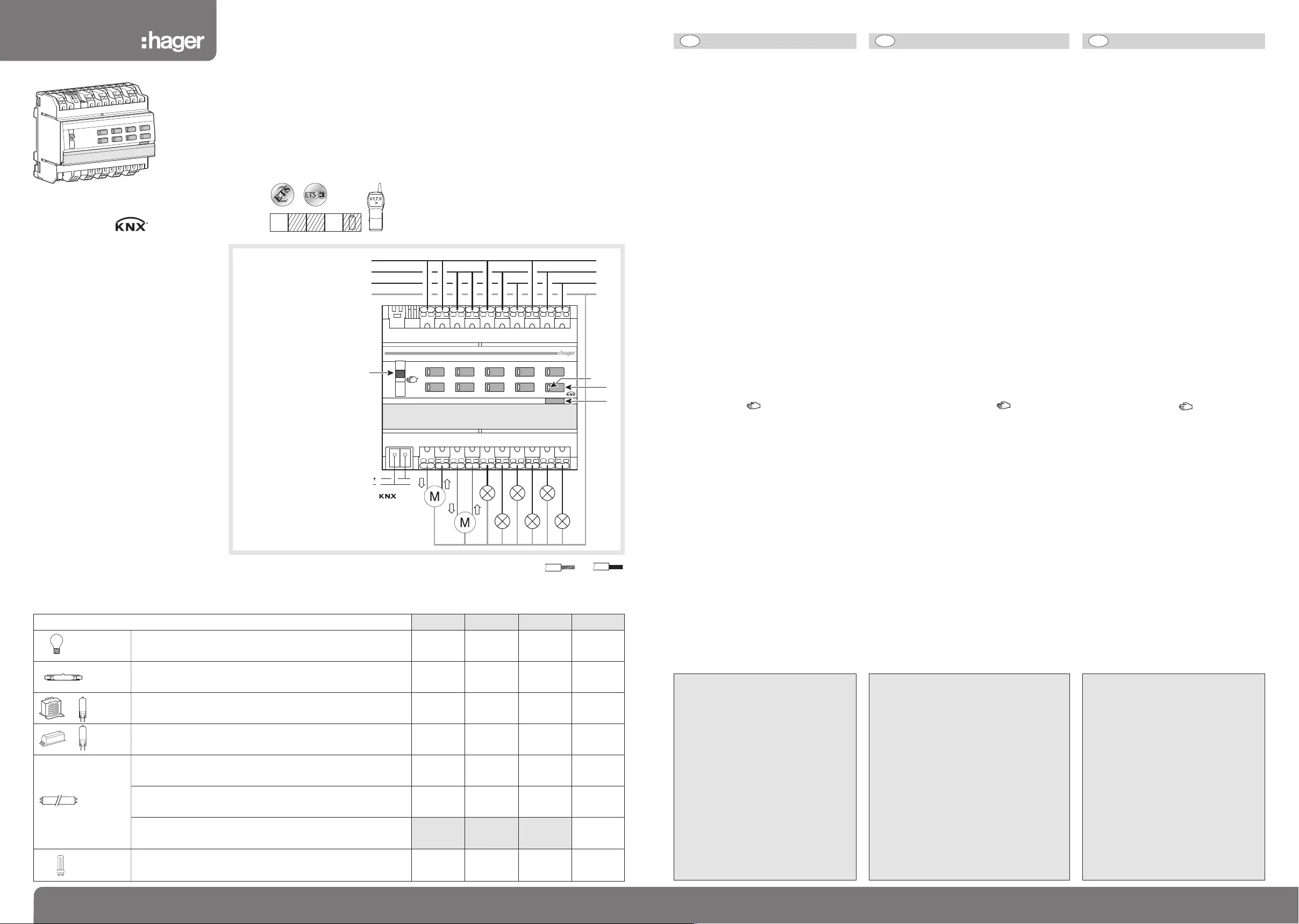

Module 10 sortiesNotice d’instructions

£

Schaltausgang 10-fachBedienungsanleitung

§

Output module 10-foldUser instructions

•

¶

ß

RFTP

230V~

Bus

30 V

tebis

capacitive

load

TXA207A: 10x4A 230 V~TXA207C: 10x16 A 230 V~

TXA207B: 10x10 A 230 V~TXA207D: 10x16 A 230 V~

TXA207C 10x16A

30V DC

-

+

Bus

auto

C8

C7

C10C10

C9C9

13

15

C7C8

17

C9

19

C10

14

16

1820

C7C8C9C10

7

9

C4C5

11

C6

8

10

12

C4C5C6

C2

C1

C4C4

C3C3

C6C6

C5C5

1

3

C1C2

5

C3

2

4

6

C1C2C3

L3

L2

L1

N

➀

•

Commutateur Auto/Manu

• Schalter Auto/Manu

• Auto/Manu switch

➁

• Voyants d’état

• Kontrollleuchten

• Indicators state

➂

• Boutons poussoirs de

commande locale

• Taster zur lokalen

Ansteuerung

• Local command

push-button

➅

• Bouton poussoir lumineux

d’adressage physique

• Leuchttaster zur

physikalischen Adressierung

• Physical addressing lighted

push-button

➀

➅

➂

➁

Raccordement

Anschlußkapazität

Electrical connection0,75 mm

2

—> 2,5 mm

2

Caractéristiques techniques

Technische Daten

Technical characteristics

Tension d’alimentation

Versorgungsspannung

Supply voltage30 V DC

Dissipation maximale

Maximale Verlustleistung

Max. power Dissipation15 W

Intervalle minimum entre 2 commutations

successives

- de l'ensemble des 10 relais de sorties

2s

- d'un relais de sortie

250ms

Mindestintervall zwischen 2 aufeinander

folgenden Schaltvorgängen:

- aller 10 Ausgangsrelais:

2s

- eines Ausgangsrelais:

250ms

Minimum time between 2 switching

operations in series:

- of all 10 output relays:

2s

- of one output relay:

250ms

Encombrement

Abmessung

Dimensions6 x 17,5 mm

Indice de protection

Schutzart

Protection classIP 30

T° de fonctionnement

Betriebstemperatur

Operating temperature0 °C —> + 45 °C

T° de stockage

Lagertemperatur

Storage temperature- 20 °C —> + 70 °C

Type de charges/Lasttyp/Load type

TXA207ATXA207BTXA207CTXA207D

Lampes à incandescence

230 V쓒Glühlampen800 W1200 W2300 W2300 W

Incandescent lamps

Lampes halogènes

230 V쓒Halogenlampen800 W1200 W2300 W2300 W

Halogen lamps

12V DC

Transformateur ferromagnétique

24V DC

Konventioneller Transformator800 W1200 W1600 W1600 W

Conventional transformer

12V DC

Transformateur électronique

24V DC

Elekronischer Transformator800 W1000 W1200 W1200 W

Electronic transformer

Tubes fluorescents non compensé

Leuchstofflampen ohne Vorschaltgerät800 W1000 W1200 W1200 W

Fluorescent tubes non compensated

Tubes fluorescents pour ballast électronique (mono ou duo)

230 V쓒Leuchstofflampen mit EVG (mono oder duo)12 x 36 W15 x 36 W20 x 36 W20 x 36 W

Fluorescent tubes for electronic ballast (mono or duo)

Tubes fluorescents compensés en parallèle

1500 W

Leuchstofflampen mit konventionellen Vorschaltgerät, Parallelschaltung

200 μF

Parallel compensated fluorescent tubes

Fluo compact

230 V쓒Sparlampen6 x 23 W12 x 23 W18 x 23 W18 x 23 W

Compact fluorescent

NormeNF EN 60669-1

StandardNF-EN 60669-2-1

NormEN 50090-2-2

Die 10 fach-Ausgänge TXA207 ermöglichen das

Schalten von elektrischen Lasten über den KNX-

Bus. Diese Geräte gehören zum Tebis-Installations-

System. Sie dienen zur Ansteuerung von Geräten

wie Rollläden, Markisen, Jalousien usw., oder sons-

tiger Lasten aller Art, die sich über potentialfreie

Kontakte ansteuern lassen.

Funktionen

•

10 voneinander unabhängige Kanäle,

Ansteuerung über KNX-Bus.

•

10 potentialfreie Kontakte.

•

Zustandsanzeige der Ausgänge am Gerät.

•

Möglichkeit zur manuellen Ansteuerung der

Ausgänge über das Gerät gegeben.

Die genauen Funktionen dieser Geräte hängen von

der jeweiligen Konfiguration und den jeweiligen

Parametereinstellungen ab.

Einstellungen

•

TX100 V1.7.0 oder höher: Beschreibung in der

mit dem Konfigurationsgerät mitgelieferten

Bedienungsanleitung. Das Produkt wird als

Beleuchtungsprodukt durch das TX100 erkannt.

Rollläden können damit nicht gesteuert werden.

•

ETS: Anwendungssoftware TL207; (Beleuchtung

und Rollläden): Datenbank und Beschreibung

beim Hersteller erhältlich.Das Produkt kann die

Funktion Beleuchtung und Rollläden kombinieren.

Test und Inbetriebnahme

Nach dem Einschalten benötigt das Gerät eine

Anlaufzeit von 10 Sekunden, bevor er den ersten

Befehl senden kann.

Schalter Auto/Manu

➀

und Taster zur lokalen

Ansteuerung

➂

Steht der Schalter

➀

, auf Manu(), können die

an die Ausgänge angeschlossenen Lasten über die

Taster

➂

geschaltet werden.

Zum Konfigurieren des Gerätes hat der Schalter

➀

auf Autozu stehen. Steht der Schalter

➀

auf Auto

sind die Taster

➂

deaktiviert und die Relais lassen

sich nur über den Bus KNX ansteuern.

Kontrollleuchten

➁

Die Kontrollleuchten

➁

geben den Zustand der

entsprechenden Ausgangsrelais an:

Leuchte ein = Relais geschlossen.

Ein Blinken aller Kontrollleuchten besagt, daß das

geladene Programm nicht mit dem Gerät kompatibel

ist.

Leuchttaster zur physikalischen Adressierung

➅

Drücken Sie den Leuchttaster

➅

um die physikalische

Adressierung des Gerätes vorzunehmen oder das

Anliegen des Busses zu überprüfen:

Leuchte ein = Bus liegt an, physikalische

Adressierung läuft.

Achtung:

-Es ist bei allen Ausgängen auf die

Übereinstimmung der angeschlossenen Last

mit der parametrierten Betriebsart zu achten.

-Die beiden mit dem selben Rollläden

verbundenen Ausgänge sind an folgende

Klemmenpaare anzuschließen: C1-C2, C3-C4,

C5-C6, C7-C8, C9-C10.

-Einbau und Montage dürfen nur durch eine

Elektrofachkraft erfolgen.

-Installationsvorschriften zur Schutzmaßnahme

SELV beachten.

-Aus Sicherheitsgründen lassen sich die

Ausgangsrelais-Paare C1-C2, C3-C4, C5-C6,

C7-C8 und C9-C10 bei der ersten Inbetriebnahme

bzw. nach Reset nicht gleichzeitig im Handbetrieb

aktivieren.

-Im ETS-Konfigurationsmodus ist der gleichzeitige

Einsatz der 5 Kanäle zur Ansteuerung von

Jalousien verboten.

Les pilotes 10 sorties TXA207 sont des relais

permettant d’interfacer le Bus KNX avec des

charges électriques commandées en tout ou rien.

Ils font partie du système d’installation Tebis.

Ils permettent de commander de l’éclairage, des

ouvrants tels que volets roulants, stores à bannes,

stores à lamelles, etc. ou toute autre charge

commandée par un contact libre de potentiel.

Fonctions

•

10 voies indépendantes commandées par le

Bus KNX.

•

10 contacts libres de potentiel.

•

Visualisation de l’état des sorties sur le

produit.

•

Possibilité de commande manuelle des sorties

à partir du produit.

Les fonctions précises de ces produits dépendent

de la configuration et du paramétrage.

Configuration

•

TX100 V1.7.0 ou supérieure : description

détaillée dans la notice livrée avec le configura-

teur. Le produit est reconnu comme un produit

d’éclairage par le TX100. La commande de

volets roulants/stores n’est pas possible.

•

ETS : logiciel d’application TL207

(éclairage et volets roulants) : base de données

et descriptif disponibles chez le constructeur. Le

produit peut combiner la commande d’éclai-

rage et de volets roulants/stores.

Test et mise en service

Après mise sous tension, un délai d’attente de

10 secondes est nécessaire au produit pour

effectuer la première commande.

Commutateur Auto/Manu

➀

et boutons

poussoirs de commande locale

➂

En position Manu() du commutateur

➀

,

les boutons poussoirs

➂

permettent de

commander les charges raccordées aux sorties.

Utilisez la position

Autodu commutateur

➀

en

mode exploitation ou pour configurer le

produit. En position

Autodu commutateur

➀

les boutons poussoirs

➂

sont inactifs et les

relais réagissent aux ordres provenant du bus

KNX.

Voyants d’état

➁

Les voyants

➁

indiquent l’état des relais de

sortie correspondants : allumé = relais fermé.

Un clignotement permanent de l’ensemble des

voyants indique le chargement d’un logiciel

d’application inapproprié.

Bouton poussoir lumineux d’adressage

physique

➅

Appuyez sur le bouton poussoir lumineux

➅

pour réaliser l’adressage physique du produit ou

vérifier la présence du bus :

voyant allumé = présence bus et produit en

adressage physique.

The 10-fold output module TXA207 are relays

designed to interface KNX Bus with

electric loads. They are part of the Tebis

installation system.

They can be used to control lighting, shutters,

blinds with awnings, blinds with slats, etc. or

any other load controlled by volt-free contacts.

Functions

•

10 independent channels controlled by KNX

Bus.

•

10 volt-free contacts.

•

Output states are displayed on the product.

•

Outputs can be controlled manually from the

product.

Detailled product features depend on its

configuration and settings.

Configuration

•

TX100 V1.7.0 or higher: detailed description is

included in user’s Instructions supplied with

the configurator. The product is recognized

as a lighting product by the TX100 tool.

Shutters/blinds control is not available.

•

ETS: application software TL207

(lighting and shutters): database and

description available from the manufacturer.

The product can both control lighting and

shutters/blinds.

Test and startup

After power on, a 10-sec delay is required

for the device to perform the first control

operation.

Auto/Manu switch

➀

and local command

push-button

➂

With switch

➀

in Manu () position,

push-buttons

➂

control loads connected to

outputs. Use Autoposition of switch

➀

in

operating mode or to configure the product.

In

Autoposition of switch

➀

push buttons

➂

are inactive and relays are controlled by

commands from the KNX Bus.

State indicators

➁

Indicators

➁

display the state of correspon-

ding output relays: indicator on = closed relay.

Continuous flickering of indicators indicates

loading of wrong application software.

Physical addressing lighted push-button

➅

Press lighted push-button

➅

to perform physi-

cal addressing of the product or to verify the bus

presence: switched on indicator = bus presence

and product in physical addressing.

Caution:

-Match the connected load to the correct

operating mode for each output.

-Both outputs connected to the same

shutter must be wired to following pairs of

terminals: C1-C2, C3-C4, C5-C6, C7-C8,

C9-C10.

-This device must be installed only

by a qualified electrician.

-Conform to SELV installation rules.

-For safety reasons, on the first use or after

factory return (Reset) of the product, couples

of output relays C1-C2, C3-C4, C5-C6,

C7-C8 and C9-C10 can not be activated

simultaneously in manu mode.

-In case of ETS configuration, the

simultaneous use of the 5 channels for

blinds control is prohibited.

Attention :

-Pour chaque sortie, respecter la cohérence

entre le type de charge connecté et le mode

de fonctionnement paramétré.

-Les deux sorties reliées au même volet

roulant doivent être câblées sur les couples

de bornes suivantes : C1-C2, C3-C4, C5-C6,

C7-C8, C9-C10.

-Appareil à installer uniquement par un

installateur électricien.

-Respecter les règles d’installation TBTS.

-Pour des raisons de sécurité, lors de la

première utilisation ou après un retour usine

(Reset) du produit, les couples de relais de

sorties C1-C2, C3-C4, C5-C6, C7-C8 et

C9-C10 ne pourront pas être activés

simultanément en mode manu.

-En configuration par ETS, l’utilisation

simultanée des 5 voies en commande de

stores est interdite.

Produktspezifikationen
