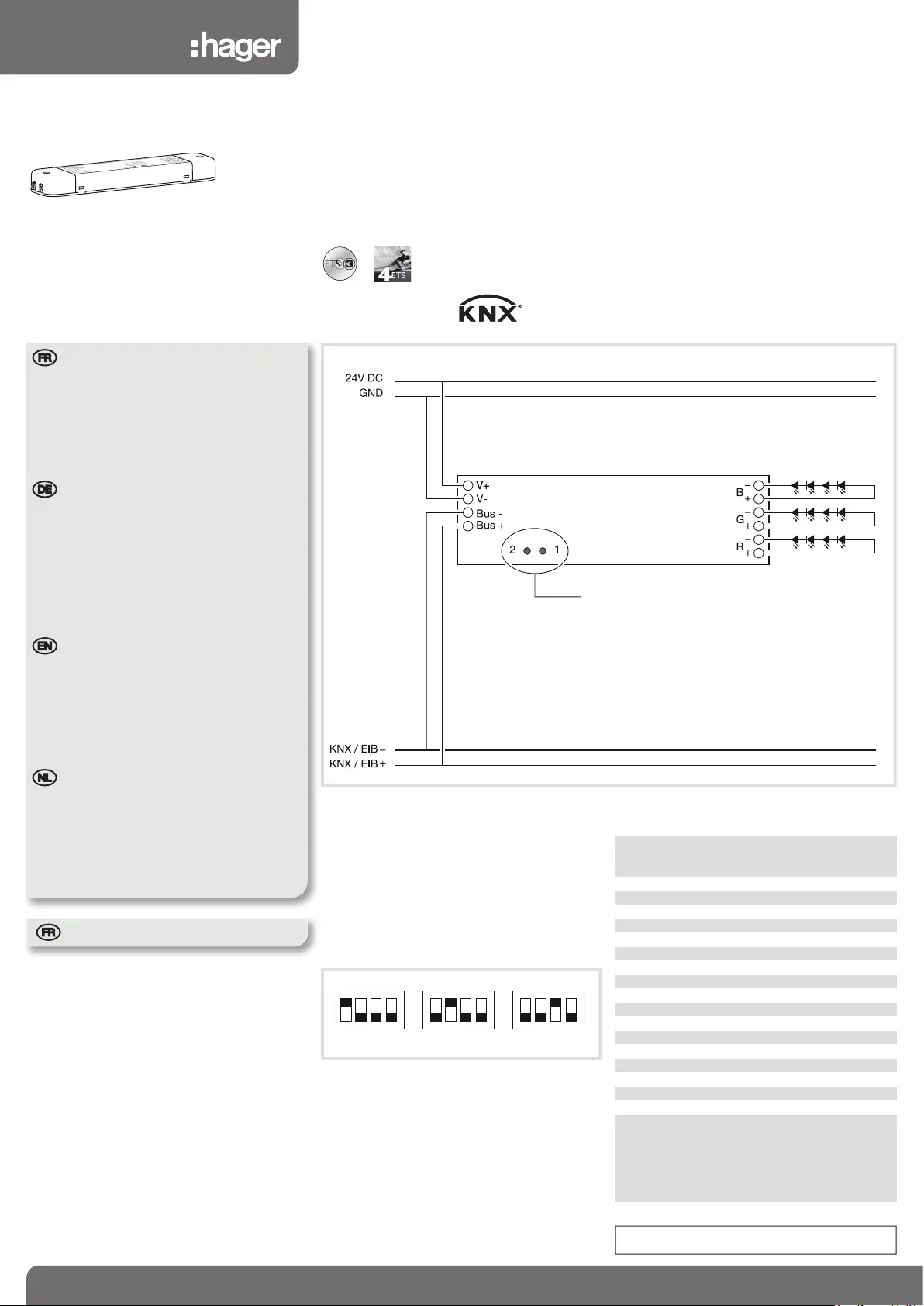

Seite 1/4
V2.7.0
:.,nB
M
A Attention!
• Appareil à installer uniquement par un installateur
électricien selon les normes d’installation en
vigueur dans le pays.
• Respecter les règles d’installation TBTS.
• Durant l’installation et la maintenance, des
précautions doivent être prises afi n d’éviter une
inversion des deux fi ls d’alimentation.
• Respecter les longueurs de câble maximum.
E Achtung!
• Einbau und Montage dürfen nur durch eine
Elektrofachkraft gemäß den einschlägigen
Installationsnormen des Landes erfolgen.
• Installationsvorschriften zur Schutzmaßnahme
SELV beachten.
• Bei der Installation und Wartung müssen
Vorsichtsmaßnahmen getroffen werden, damit
die beiden Versorgungsdrähte nicht vertauscht
werden.
• Maximale Kabellängen einhalten.
Z Caution!
• This device is to be installed only by a professional
electrician fitter according to local applicable
installation standards.
• Conform to SELV installation rules.
• During installation and maintenance, precautions
must be taken to prevent a reversal of the two
power supply wires.
• Respect the maximum cable lengths.
I Opgelet!
• Het toestel mag alleen door een elektroinstallateur
worden geïnstalleerd volgens de installatienormen
die van toepassing zijn in het land.
• De ZLVS-installatievoorschriften naleven !
• Tijdens de installatie en het serviceonderhoud
moet men er goed op letten dat de twee
voedingsdraden niet omgewisseld worden.
• Neem de maximale kabellengte in acht.
A
Caractéristiques techniques
Tension d’alimentation 24 V DC TBTS (60950)
Courant de sortie 350/500/700 mA
Mode de commande Courant continu
Tension max. de sortie 22 V DC
Nombre de canaux 1-3
Signal de commande KNX
Protection courts-circuits Oui
Protection surchauffe Oui
Protection surcharge Oui
Protection inversion de polarité Oui
KNX vitesse de transfert 9600 Bps
Consommation sur le bus KNX max. 12 mA
Consommation à vide < 1 W
T° de fonctionnement -5 °C —> + 45 °C
T° de stockage - 20 °C —> + 70 °C
Raccordement KNX 0,75-1,5 mm, bornier à vis
Signal de sortie PWM / 600 Hz
Longueur de câble max 10 m
Classe de protection II
Indice de protection IP 20
Normes
EN55015 : 2006-12-01
+ A1 : 2007-05-01+ A2 : 2009 + A3 : 2013
EN61547 : 2009-10-01 + A1 : 2000-12-01
EN50491-3 : 2009
EN50491-5-1 : 2010
EN50491-5-2 : 2010
Le contrôleur de LED 3 voies TYB673B permet de
faire varier la luminosité d’un module de LED piloté
par le courant.
Ce produit permet notamment de piloter de
l’éclairage de couleur, de créer des effets
lumineux ou de lancer une séquence de couleurs
préprogrammée.
Fonctions
• 3 voies de variation commandées par le bus KNX
• 60 scènes appelées par le bus KNX
• 4 séquences de couleurs différentes incluant
jusqu’à 12 couleurs par séquence.
Confi guration
• ETS : logiciel d’application STYB673B. Base
de données et descriptif disponibles chez le
constructeur.
Immédiatement après la confi guration KNX
du produit, le produit rentre dans un mode
d’initialisation pendant lequel les différents canaux
sont allumés et éteints les uns après les autres.
Réglage du courant continu
Avant la première mise sous tension, procéder
au réglage du courant continu à l’aide des
commutateurs.
Pour ce faire, enlever le couvercle du produit et
positionner les commutateurs dans la position
voulue. Seul un commutateur à la fois doit être sur
la position ON. Le commutateur 4 doit toujours être
en position OFF.
21
500 mA
3 4
ON
OFF
ON
OFF
ON
OFF
ON
OFF
21
350 mA
3 4
ON
OFF
ON
OFF
ON
OFF
ON
OFF
1
700 mA
OFF
ON
OFF
21
500 mA
3 4
ON
OFF
ON
OFF
ON
OFF
ON
OFF
21
350 mA
3 4
ON
OFF
ON
OFF
ON
OFF
ON
OFF
21
700 mA
3 4
ON
OFF
ON
OFF
ON
OFF
ON
OFF
Protection contre la surchauffe, les surcharges
et les courts-circuits
En cas de coupure bus, le produit ne peut plus
être commandé et reste dans le mode en cours
jusqu’au retour du bus.
Lors du retour du bus, le produit est initialisé :
pendant la procédure d’initialisation, les canaux
sont activés les uns après les autres pendant un
court instant.
En cas de coupure de l’alimentation, le dernier état
est sauvegardé. Les LEDs ne fonctionnent pas.
Utilisable partout en Europe å et en Suisse
1 • Bouton poussoir d’adressage physique
• Taster zur physikalischen Adressierung
• Physical addressing push button
• Drukknop voor fysieke adressering
2 • Témoin lumineux
• Kontrollleuchte
• State indicator
• Controlelampje
• max. 63 Led/Canal
• Max. 63 Led/Kanal
• max. 63 Led/Channel
• max. 63 Led/kanaal
6LE000509A1
V2.7.0
:.,nB
tebis
M
6LE000509A
TYB673B
y a
Contrôleur de LED 3 voies
r e
LED-Controller 3 Kanäle
t z
3-channel LED controller
o i
3-weg LED-controller
