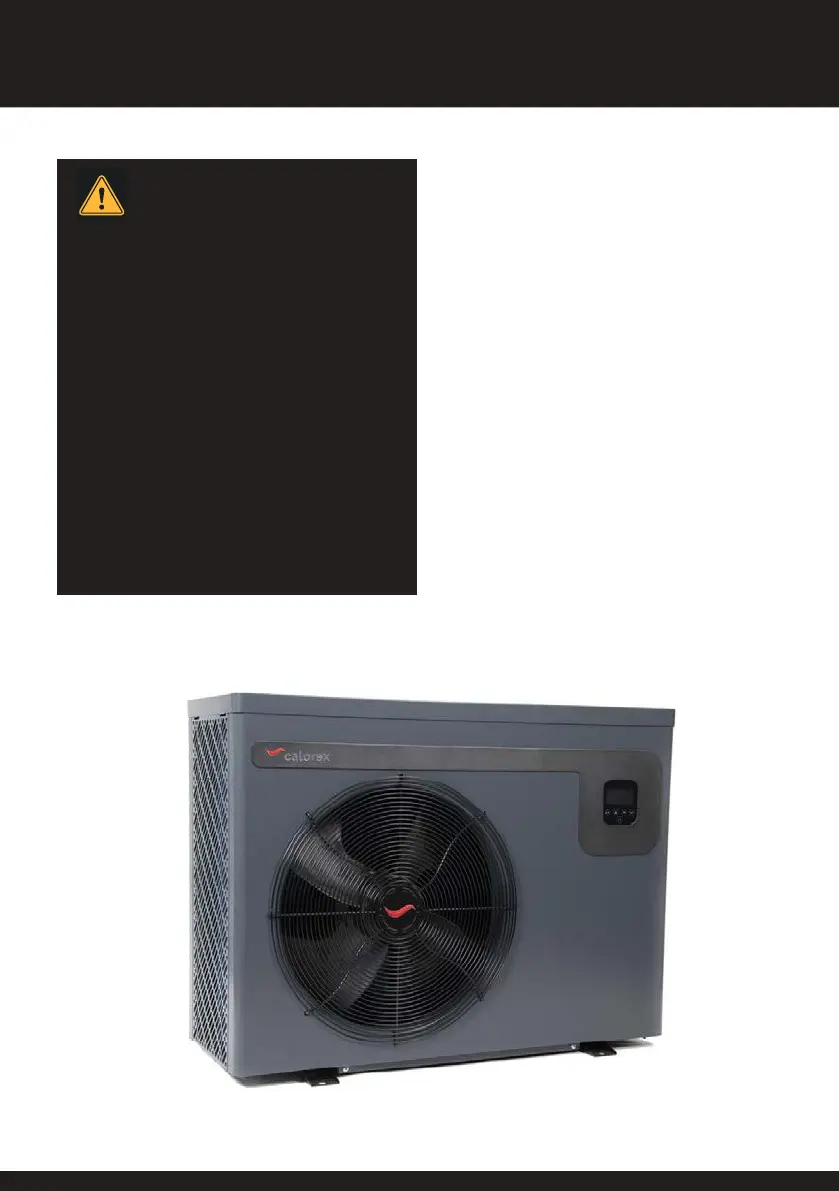

21005494 AUSGABE 6BENUTZER-/INSTALLATIONSHANDBUCH GESUNDHEITS- UND SICHERHEITSWARNUNGDieses Produkt enält elektrische und rotierende Teile. NUR qualifizierte, geschulte Personen dürfen an diesem Gerät arbeiten, das vor dem Entfernen der Abdeckplatten von der Stromversorgung getrennt werden muss.Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder mentalen Fähigkeiten oder Personen, die nicht über die erforderlichen Erfahrungen und Kenntnisse verfügen, benutzt werden, sofern sie beaufsichtigt werden oder Anweisungen bekommen haben, wie das Gerät sicher zu benutzen ist und sie die damit verbundenen Gefahren verstehen. Kinder sollten mit dem Gerät nicht spielen. Reinigung und Wartung durch den Benutzer dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

3 1005494 AUSGABE 6GESUNDHEITS- UND SICHERHEITSWARNUNG ��������������21�0 EINFÜHRUNG �����������������������������������������������������������������41�1 VORWORT ������������������������������������������������������������������41�2 WARNHINWEISE �������������������������������������������������������42�0 ÜBER IHRE WÄRMEPUMPE �����������������������������������������82�1 TRANSPORT �������������������������������������������������������������82�2 ZUBEHÖR ������������������������������������������������������������������� 82�3 OPTIONALES ZUBEHÖR ������������������������������������������ 92�4 LEISTUNGSMERKMALE �����������������������������������������102�5 BETRIEBSBEDINGUNGEN UND BETRIEBSBEREICH �����������������������������������������������102�6 BETRIEBSARTEN �����������������������������������������������������103�0 INSTALLATION �������������������������������������������������������������113�1 AUFSTELLUNG UND LUFTSTROM �����������������������113�2 KÄLTEMITTELTYP UND STANDORT DER INSTALLATION �������������������������������������������������������143�3 POOLWASSERKREISLAUF �������������������������������������153�4 ROHRLEITUNGEN ���������������������������������������������������163�5 PRÜFUNGEN BEI INBETRIEBNAHME�������������������163�6 ELEKTROLYTISCHE KORROSION IN SWIMMINGPOOLS ����������������������������������������������������173�7 ELEKTRISCHE VERDRAHTUNG UND STROMVERSORGUNG �����������������������������������������173�8 ANSCHLIESSEN DER WÄRMEPUMPE AN DIE STROMVERSORGUNG ������������������������������������183�9 SYNCHRONISIERUNG DER POOLPUMPE KLEMMEN P1 UND P2 ��������������������������������������������������193�10 INSTALLIEREN DER OPTIONALEN FERNBEDIENUNG ����������������������������������������������������������204�0 VERWENDUNG IHRER WÄRMEPUMPE �������������������224�1 DAS TASTENFELD ���������������������������������������������������224�2 BEDIENUNGSANLEITUNG �������������������������������������234�3 VERWENDUNG DER APP ���������������������������������������244�4 VERWENDUNG DER OPTIONALEN FERNBEDIENUNG ����������������������������������������������������������304�5 DAS TASTENFELD ���������������������������������������������������304�6 BEDIENUNGSANLEITUNG �������������������������������������315�0 ÜBERPRÜFUNGEN �������������������������������������������������������325�1 FEHLFUNKTION DER WÄRMEPUMPE �����������������325�2 SCHUTZCODES ������������������������������������������������������335�3 FEHLERCODES ��������������������������������������������������������346�0 WARTUNG ���������������������������������������������������������������������357�0 BEHEBUNG HÄUFIGER FEHLER ��������������������������������358�0 DATENBLÄTTER �����������������������������������������������������������369�0 ABMESSUNGEN �����������������������������������������������������������399�1 ABMESSUNGEN ������������������������������������������������������4010�0 VORGEHENSWEISE BEIM EINWINTERN ����������������4110�1 WIEDERINBETRIEBNAHME NACH DEM EINWINTERN ��������������������������������������������������4111�0 GARANTIEBEDINGUNGEN ���������������������������������������4212�0 KONFORMITÄTSERKLÄRUNG ����������������������������������43INHALTSVERZEICHNIS.

41005494 AUSGABE 6BENUTZER-/INSTALLATIONSHANDBUCHVielen Dank, dass Sie sich für dieses Produkt entschieden haben, das auf einen geräuscharmen und energieezienten Betrieb ausgelegt ist. Es eignet sich ideal dafür, Ihren Pool auf umweltfreundliche Weise zu heizen. Diese Anleitung enält Informationen, die für eine effektive Installation und einen effektiven Betrieb des Produkts benötigt werden. Bitte lesen Sie diese Anleitung sorgfältig durch und wenden Sie die korrekten Installations- und Bedienverfahren an.

Diese Anleitung richtet sich an Installateure und Endnutzer� Lesen Sie vor Gebrauch der Wärmepumpe die gesamte Anleitung� Zur Vermeidung von Personen- und/oder Materialschäden ist eine genaue Kenntnis des korrekten Betriebsablaufs des Geräts und aller Sicherheitsvorrichtungen erforderlich�Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder mentalen Fähigkeiten oder Personen, die nicht über die erforderlichen Erfahrungen und Kenntnisse verfügen, benutzt werden, sofern sie beaufsichtigt werden oder Anweisungen bekommen haben, wie das Gerät sicher zu benutzen ist und sie die damit verbundenen Gefahren verstehen. Kinder dürfen mit dem Gerät nicht spielen. Reinigung und Wartung durch den Benutzer dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Bitte lesen und befolgen Sie alle Sicherheitshinweise�Das in dieser Wärmepumpe verwendete Kältemittel ist R32� Dieses Kältemittel ist umweltfreundlich, die Sicherheitshinweise müssen jedoch strikt eingehalten werden�Das Zeichen WARNUNG weist auf eine Gefahr hin� Es weist auf ein Verfahren oder eine Vorgehensweise hin, die bei Nichtbeachtung zu Verletzungen führen können� Warnschilder und Verfahren müssen beachtet werden�Stellen Sie im Falle eines vermuteten Kältemittelaustritts die Verwendung der Wärmepumpe ein und wenden Sie sich an die Serviceabteilung der Danerm Group UK� service�department@danerm�comTreffen Sie folgende Vorkehrungen, um jegliche Gefahr zu vermeiden:KÄLTEMITTELSICHERHEIT:Diese Wärmepumpe enält das Kältemittel R32� Arbeiten an der Kälteanlage, Reparatur und Entsorgung müssen von entsprechend qualifizierten und zugelassenen Technikern durchgeführt werden� Reparatur, Wartung und Entsorgung müssen in der EU von für F-Gase zugelassenen Technikern durchgeführt werden.

Vor dem Durchführen von Lötarbeiten das Kältemittel vollständig entgasen. Lötarbeiten dürfen nur von Technikern durchgeführt werden, die gemäß EU 517/2014 geschult sind. Vor Beginn von Wartungs- oder Reparaturarbeiten sind Risikobewertungen vorzunehmen. Vor Beginn der Arbeiten sind geeignete Sicherheitsmaßnahmen zu treffen und Risikobewertungen vorzunehmen. Versuchen Sie nicht, selbst an dem Gerät zu arbeiten� Wenden Sie sich an den qualifizierten Techniker, der die Arbeiten ausführt, um alle Anforderungen vor Beginn der Arbeiten festzulegen. 1�1 VORWORT1�0 EINFÜHRUNG.

5 1005494 AUSGABE 6ZU VERMEIDENDE HANDLUNGEN (BETRIEB UND HANDHABUNG):Seien Sie bei der Handhabung der Wärmepumpe besonders vorsichtig, um keine Beschädigungen zu verursachen, die zu einem Leck im Kühlkreislauf führen könnten.Verwenden Sie zum Beschleunigen des Abtauens oder zum Reinigen keine anderen Mittel als die vom Hersteller empfohlenen.Nicht anbohren oder verbrennen.IM FALLE EINES FEUERS:Bei einem Feuer können giige Dämpfe entstehen.

Im Falle eines Feuers müssen Sie den Raum so schnell wie möglich verlassen.ANFORDERUNGEN AN DEN STANDORT:Die Wärmepumpe enält Kältemittel vom Typ R32, weshalb die folgenden Anforderungen an den Standort erfüllt sein müssen:Die Wärmepumpe muss von Brandquellen oder offenen Flammen ferngehalten werden.Die Wärmepumpe muss an einem Ort aufgestellt, betrieben und gelagert werden, an dem die Bodenfläche größer als die Mindestanforderungen ist, siehe Abschnitt 3.2.

Die Wärmepumpe muss in einem Raum ohne dauerha aktive Zündquellen (zum Beispiel: offenes Feuer, ein in Betrieb befindliches Gasgerät oder ein in Betrieb befindlicher Elektro-Luerhitzer) gelagert werden.Halten Sie die Lüungsöffnungen während des Betriebs frei von Verstopfungen.Verwenden oder lagern Sie keine brennbaren Gase oder Flüssigkeiten in der Nähe der Wärmepumpe.Überprüfen Sie, ob es irgendwelche lokalen Vorschrien gibt, die Sie beim Installieren oder Lagern der Wärmepumpe beachten müssen�Beachten Sie bitte, dass Kältemittel geruchlos sein können�

61005494 AUSGABE 6BENUTZER-/INSTALLATIONSHANDBUCHDie Installation muss von qualifizierten Personen in Übereinstimmung mit dieser Anleitung durchgeführt werden. INSTALLATION:Lesen Sie die Anweisungen vor Installation, Gebrauch und Wartung. Wenn R32-Gas während des Installationsvorgangs austritt, beenden Sie die Installation umgehend und rufen Sie das Service-Center an. Wenn eine Reparatur erforderlich ist, wenden Sie sich bitte an das nächstgelegene Kundendienstzentrum. Um eine Überhitzung oder Unterkühlung des Poolwassers zu vermeiden, müssen Sie die Temperatur am Bedienfeld überprüfen und einstellen. Die Heizleistung kann durch Isolierung der Vor- und Rücklaufleitungen verbessert werden. Es wird empfohlen, am Swimmingpool eine Abdeckung zu verwenden, um Wärmeverluste zu reduzieren. LUFTSTROM:Die Wärmepumpe muss über einen ausreichenden Lustrom verfügen. Siehe Abschnitt 3. 1.

Stellen Sie keine Hindernisse auf, die den Lustrom in der Nähe des Einlasses oder Auslasses behindern könnten. ELEKTRISCHE SICHERHEIT:Der Netztrennschalter sollte sich außerhalb der Reichweite von Kindern befinden. Wenn die Stromversorgung nach einem Stromausfall wiederhergestellt ist, kann die Wärmepumpe ohne Vorwarnung anlaufen. Gewitter können elektronische Geräte beschädigen. Idealerweise sollte die Wärmepumpe vom Netz getrennt werden. FEHLFUNKTION DER WÄRMEPUMPE:WARNUNG: Die Wärmepumpe von der Stromversorgung trennen und 3 Minuten warten, bevor Sie die Abdeckungen entfernen oder in die Wärmepumpe greifen. Bitte konsultieren Sie zunächst die Benutzercheckliste in Abschnitt 5. 2 und die Fehlercodes, die in Abschnitt 5. 3 aufgeführt sind, ehe Sie den Wartungsdienst kontaktieren.

Bitte verändern Sie keine der internen Steuerungseinstellungen, da diese werkseitig kalibriert und abgedichtet wurden. Bei Hinweisen auf eine Funktionsstörung, wie beispielsweise einem Wasseraustritt, sollte sofort der Installateur benachrichtigt werden.

Wenden Sie sich im Zweifelsfall oder bei Bedarf an das Service-Support-Team unter der Telefonnummer +44 (0) 1621 856611 (Option 4). WARTUNG: Die Stromversorgung der Wärmepumpe unterbrechen und 3 Minuten warten, bevor Sie eine Reinigung, Prüfung oder Reparatur vornehmen. Bitte reinigen Sie dieses Gerät mit Haushaltsreinigungsmitteln oder sauberem Wasser. Verwenden Sie NIEMALS Lösungsbenzin, Lösungsmittel oder ähnliche Brennstoffe. Schrauben, Kabel und Verbindungen regelmäßig überprüfen. ENTSORGUNG: Reparatur, Wartung und Entsorgung von nicht mehr verwendeten Wärmepumpen müssen von autorisierten Technikern durchgeführt werden. Es ist unzulässig, Kältemittelgase in die Lu entweichen zu lassen. Versuchen Sie nicht, selbst am Gerät zu arbeiten. Unsachgemäßer Betrieb kann zu Gefährdungen führen.

7 1005494 AUSGABE 6Verwenden Sie zum Beschleunigen des Abtauens oder zum Reinigen keine anderen Mittel als die vom Hersteller empfohlenen.Das Gerät muss in einem Raum ohne dauerha aktive Zündquellen (zum Beispiel: offenes Feuer, ein in Betrieb befindliches Gasgerät oder ein in Betrieb befindlicher Elektro-Luerhitzer) gelagert werden.Nicht anbohren oder verbrennen.Beachten Sie bitte, dass Kältemittel geruchlos sein können.Das Gerät muss in einem Raum mit einer Grundfläche von mehr als X m² aufgestellt, betrieben und gelagert werden, wobei X die in Abschnitt 3.2 und Abschnitt 8.0 dargestellte „Mindestfläche“ ist.Die Wärmepumpe muss von Brandquellen oder offenen Flammen ferngehalten werden.Die Wärmepumpe muss in einem gut belüeten Bereich installiert werden.

Geschlossene Bereiche sind nicht erlaubt.Reparatur und Entsorgung müssen von für F-Gase zugelassenen Technikern durchgeführt werden.Vor dem Durchführen von Lötarbeiten das Kältemittel vollständig entgasen. Lötarbeiten dürfen nur von Technikern durchgeführt werden, die gemäß EU 517/2014 geschult sind.

81005494 AUSGABE 6BENUTZER-/INSTALLATIONSHANDBUCH2�1 TRANSPORT Die Wärmepumpe immer senkrecht halten.Die Wärmepumpe nicht an den Wasserein- oder -auslassanschlüssen anheben� (Andernfalls kann der Titan-Wärmetauscher im Inneren der Wärmepumpe beschädigt werden.)2�2 ZUBEHÖRDiese Zubehörteile sind im Lieferumfang der Wärmepumpe enalten.x2�0 ÜBER IHRE WÄRMEPUMPEWater union connectors2 x 1½,2 x 50mmDrainage kitRubber Feet (kit of 4)Wasseranschlussstutzen.Gummifüße (4er-Set)Ablaufset

101005494 AUSGABE 6BENUTZER-/INSTALLATIONSHANDBUCH2�4 LEISTUNGSMERKMALE• Stufenloser Gleichspannungsumrichter-Kompressor• EEV-Technologie (elektronisches Ausgleichsventil)• Schnelles Abtauen im Umkehrzyklus mit 4-Wege-Ventil• Hochezienter, verdrillter Titan-Wärmetauscher • Hochdruck- und Niederdruckschutz• Sostart und breites Anlegen von Spannung• Stabiles Umrichtersteuerungssystem2�5 BETRIEBSBEDINGUNGEN UND BETRIEBSBEREICHLutemperatur-Betriebsbereich: I-PAC (IPT X-Modelle): -5–43 °C I-PAC+ (IPT Y-Modelle): -10–43 °CEinstellbereich Wassertemperatur: Heizen: 18 °C–40 °C Kühlen: 12 °C–30 °C2�6 BETRIEBSARTENDie Wärmepumpe verfügt über zwei Betriebsarten: Boost-Modus und Flüstermodus.Betriebsart Betriebsarten EigenschaenBoost-ModusHeizleistung: 20 % bis 100 % LeistungIntelligente OptimierungSchnellstes AueizenFlüstermodusHeizleistung: 20 % bis 80 % LeistungGeräuschpegel: 3 dB(A) niedriger als Boost-Modus

11 1005494 AUSGABE 63�0 INSTALLATIONDie Installation darf nur von qualifiziertem Personal durchgeführt werden.3�1 AUFSTELLUNG UND LUFTSTROMImportant installation instruction700mm500 mm2500 mm700mmDie Wärmepumpe muss in einem gut belüeten Bereich aufgestellt werden. Die Mindestabstände zwischen der Wärmepumpe und eventuellen Hindernissen sind unten dargestellt.• Die Wärmepumpe muss mit M10-Schrauben an einem Betonsockel oder an Montagehalterungen befestigt werden. Diese müssen fest und sicher befestigt sein. Die Halterungen müssen korrosionsbeständig sein.• Einlass- oder Auslassgitter nicht blockieren.Die Wärmepumpe entzieht der durch sie hindurchgesaugten Lu Energie. Um effektiv arbeiten zu können, muss die Wärmepumpe die notwendige Frischlu erhalten.• Die Lu darf nicht umgewälzt werden.

Die Lu, die die Wärmepumpe verlässt, darf nicht in den Einlass zurückgesaugt werden.• Die Luzufuhr darf nicht behindert werden. Die Lumenge darf nicht verringert werden.• Die unten angegebenen Mindestabstände müssen eingehalten werden, um das Risiko einer Luumwälzung oder -begrenzung und Leistungsminderung zu minimieren. Weitere Beispiele finden Sie auf der folgenden Seite.Lustrom – allgemeine Prinzipien

121005494 AUSGABE 6BENUTZER-/INSTALLATIONSHANDBUCH> 50 cmTechnikraumCalorex*WandCalorexMögliche stelluggen für eine CalorexWandGeeignete ÖffnungCalorex*>70 cmCalorex>70 cm>250 cmCalorexDie roten Linien markieren den Lueinlassbereich* Die Steuerung ist durch die Wand verdeckt� Verbinden Sie die Wärmepumpe mit einer optionalen Fernbedienung oder mit dem WLAN, bevor Sie sie aufstellen�Es muss auf einen ausreichenden Freiraum geachtet werden, damit der Lustrom zu und von der Wärmepumpe ungehindert möglich ist, auch wenn diese in einem geschlossenen Bereich aufgestellt wird oder wenn die Lu Wandöffnungen o. Ä. passieren muss. Stellen Sie sicher, dass die Wärmepumpe gegen die Wand abgedichtet ist, damit die Ablu nicht zurückgeführt wird.

Stellen Sie sicher, dass das Loch durch die Wand abgedichtet ist, um zu verhindern, dass die Ablu in die Hohlräume eindringt, und glatt ist, damit die Ablu nicht behindert wird.Der Freiraum ist der zur Verfügung stehende Bereich, den die Lu vor oder nach dem Passieren eines Lüungsschlitzes oder Gitters ungehindert durchqueren kann.Mindestfreiraum in m2Modell AusströmbereichIPT 8 0,169IPT 12 0,169IPT 16ALX 0,169IPT 16ALY 0,229IPT 22 0,301IPT 28 0,301

141005494 AUSGABE 6BENUTZER-/INSTALLATIONSHANDBUCHModell IPT8ALX IPT12ALX IPT16ALX IPT22ALX IPT12ALY IPT16ALY IPT22A/BLY IPT28ALYKältemittel-Füllmenge R32 kg 0,6 0,9 1,1 2 0,9 1,2 2 2,7Mindestfläche m² 3,1 6,9 10,3 34,0 6,9 12,3 34,0 62,0Hinweise *Angenommener Worst Case für Zugangskategorie: a – allgemeiner Zugang und Aufstellungsort: I – mechanische Ausrüstung auf der belegten Fläche; definiert gemäß EN378-1 2016 Abschnitt 5. 1 Tabelle 4 und Abschnitt 5. 3*Die Mindestfläche wird berechnet gemäß Abschnitt C. 2 der EN378-1 2016 (Berechnungsbeispiel C. 2)3�2 KÄLTEMITTELTYP UND STANDORT DER INSTALLATIONDiese Wärmepumpe enält R32, ein umweltfreundliches Kältemittel mit einem Treibhauspotenzial (GWP) von 675. R32 verfügt über die Sicherheitsklassifizierung A2L, da es eine geringe Toxizität und eine geringere Entflammbarkeit aufweist.

In der Praxis ist es sehr schwierig, ein A2L-Kältemittel zu entzünden, aber diese Klassifizierung erfordert eine Risikobewertung, falls das Kältemittel versehentlich in einen Bereich freigesetzt wird, der mit der Wärmepumpe verbunden ist, wobei die Anwendung, der Standort der Komponenten und die installierte Kältemittel-Füllmenge zu berücksichtigen sind. Diese Installationsanleitung kann den Rahmen für eine solche Risikobewertung für die Installation bilden. Keines der brennbaren Kältemittel wird sich entzünden, wenn die Konzentration in einem Raum unter ihrer unteren Entflammbarkeitsgrenze (LFL) bleibt. Die europäische Norm EN378 legt Anforderungen fest, um im Falle eines unbeabsichtigten Austritts weit unter der unteren Entflammbarkeitsgrenze zu bleiben. Durch die Wahl des Standorts gemäß EN378-1:2016 kann die Wahrscheinlichkeit der Bildung einer entflammbaren Atmosphäre eliminiert werden.

Diese Informationen dienen nur als Leitfaden und ersetzen nicht die Vorschrien oder Gesundheits- und Sicherheitsanforderungen. AUSLEGUNGWie die oben angegebene Mindestfläche zu verstehen ist, ergibt sich aus folgenden Installationssituationen. Pool außen und Wärmepumpe außen: Erfüllt automatisch die Anforderung an die Mindestfläche, da der Raum im Freien unbegrenzt ist. Pool außen und Wärmepumpe im Technikraum: Erfüllt automatisch die Anforderung an die Mindestfläche, da sich der Raum für die Wärmepumpe zum Freien hin öffnen muss und der Raum im Freien unbegrenzt ist. Pool innen und Wärmepumpe außen: Die Poolhalle muss die oben angegebene Anforderung an die Mindestfläche überschreiten. Pool innen und Wärmepumpe im Inneren eines Technikraums, isoliert von der Poolhalle: Die Poolhalle muss die oben angegebene Anforderung an die Mindestfläche überschreiten.

Pool innen und Wärmepumpe im Inneren eines Technikraums, belüet zur Poolhalle: Die Poolhalle und der Technikraum zusammen müssen die oben angegebene Anforderung an die Mindestfläche überschreiten.

161005494 AUSGABE 6BENUTZER-/INSTALLATIONSHANDBUCH3�4 ROHRLEITUNGENWICHTIGStellen Sie vor der Installation der Wärmepumpe sicher, dass die Steckscheiben von den Ein-/Auslässen für das Poolwasser entfernt sind� Diese sollten herausfallen, wenn die Adapter abgeschraubt werden�1. Stellen Sie sicher, dass der Bypass installiert und so eingestellt ist, dass die im Datenblatt empfohlenen Durchflussraten erreicht werden.2. Stellen Sie sicher, dass das mitgelieferte Kondenswasserablass-Set befestigt ist und in einen Abfluss oder Sickerschacht entleert wird. (Dies sollte zuerst geschehen, bevor die Wärmepumpe an Rohrleitungen oder am Boden befestigt wird�) 3. Die Einlass- und Auslassleitungen müssen abgestützt werden, um eine übermäßige Belastung der Anschlüsse zu vermeiden.4. Die Wasserqualität muss erhalten bleiben.

Siehe Garantiebedingungen.3�5 PRÜFUNGEN BEI INBETRIEBNAHMEDie Filterpumpe starten, bevor die Wärmepumpe eingeschaltet wird, und die Wärmepumpe vor der Filterpumpe ausschalten. Es wird empfohlen, die Wärmepumpe vor dem Rückspülen auszuschalten.Vor dem Starten der Wärmepumpe prüfen, ob Wasser austritt, dann die erforderliche Temperatur an der Steuerung überprüfen/einstellen und die Wärmepumpe einschalten.Zum Schutz der Komponenten sind in die Wärmepumpe Zeitverzögerungen integriert. Beim Starten von Heizen/Kühlen läu der Ventilator eine Minute lang, bevor der Kompressor anläu. Wenn die Wärmepumpe auört zu heizen/zu kühlen oder vom Benutzer ausgeschaltet wird, läu der Ventilator noch eine Minute weiter.Nach dem Start auf Fehlercodes oder ungewöhnliche Geräusche von der Wärmepumpe achten.Schlauch.

17 1005494 AUSGABE 6Zu einer elektrolytischen Korrosion kommt es, wenn einander unähnliche Metalle miteinander Kontakt haben und zwischen ihnen eine Potenzialdifferenz herrscht. Wenn einander unähnliche Metalle durch ein Elektrolyt voneinander getrennt sind, entsteht unter Umständen eine geringfügige Spannung (Potenzialdifferenz), aufgrund derer die Ionen des einen Materials zum anderen übertreten können. Wie bei einer Batterie fließen die Ionen dann vom stärker positiv geladenen Material zum stärker negativ geladenen. Eine Spannung von mehr als 0,3 Volt kann dabei zu einem Zerfall des stärker positiv geladenen Materials führen. Auch bei einem Swimmingpool und den zugehörigen Geräten kann dieser Effekt eintreten.

Das Poolwasser ist ein idealer Elektrolyt, und die Komponenten des Filterkreislaufs, des Heizsystems, der Trittleitern und der Beleuchtung enalten einander unähnliche Metalle, die einen solchen Kreislauf schließen können. Zwar stellen derart geringe Spannungen selten ein Sicherheitsrisiko dar, doch sie können zu einem vorzeitigen Verschleiß aufgrund von Korrosion führen. Ähnlich wie die Korrosion durch Oxidation kann die Elektrolytkorrosion in kürzester Zeit zu einem vollständigen Versagen von Metallkomponenten führen. Um diese Art der Korrosion zu verhindern, sollte bei allen Metallkomponenten, die Kontakt zum Poolwasser haben, miilfe eines 10-mm²-Potenzialausgleichskabels ein Potenzialausgleich durchgeführt werden. Hierzu gehören auch nicht-elektrische Komponenten, wie beispielsweise Metallfilter, Pumpensiebkörbe, Wärmetauscher, Trittleitern und Geländer.

Es wird dringend empfohlen, bestehende Pools mit dieser Verbindung nachzurüsten, wenn das entsprechende System noch nicht vorhanden ist. Alle elektrischen Arbeiten müssen in Übereinstimmung mit den Vorschrien für Elektroinstallationen in ihrer neuesten Ausgabe oder den geltenden örtlichen Verfahrensregeln durchgeführt werden.

Das Gerät muss gemäß EMV-Richtlinie 2004/108/EG installiert werden. Unterbrechen Sie immer die Hauptstromversorgung, bevor Sie Geräteabdeckungen entfernen. Die Stromversorgung des Geräts muss Folgendes umfassen. Sicherungen oder Motorschutzschalter (aM-Sicherung/MCB Typ C) gemäß spezifizierter Nennleistung (siehe Datenblatt). Bei Verwendung einer Sicherung werden Hochleistungssicherungen empfohlen. Ein Trennschalter, der alle Pole trennt, muss in Sichtweite der Wärmepumpe und nicht mehr als 2 m entfernt angebracht werden. Der Trennschalter muss im ausgeschalteten Zustand einen Luspalt von mindestens 3 mm aufweisen. Alle Geräte müssen ordnungsgemäß geerdet und mit einem eigenen Fehlerstromschutzschalter vom Typ RCD ausgestattet sein, der nur die Maschine schützt. Den richtigen Typ können Sie dem Datenblatt entnehmen. Die folgenden Betriebsgrenzen dürfen nicht überschritten werden.

Wenn die erforderlichen Spannungen nicht sichergestellt werden, erlischt die Garantie. Diese Spannung muss während des Betriebs an der Wärmepumpe anliegen. Beim Starten des Kompressors darf die Spannung nicht unter die oben genannten Werte abfallen. Minimum MaximumStromspannungEinphasen-Geräte207 V 253 VDreiphasen-Geräte 360 V 440 VZyklusfrequenz (50 Hz) 47,5 Hz 52,5 Hz 3�6 ELEKTROLYTISCHE KORROSION IN SWIMMINGPOOLS3�7 ELEKTRISCHE VERDRAHTUNG UND STROMVERSORGUNG.

181005494 AUSGABE 6BENUTZER-/INSTALLATIONSHANDBUCHL NSicherung/MCBNetzkabelVerteilerkastenL NRCD/Schutz-schalterP1 P2Cable clampEinphasigKlemmen im Elektrogehäuse der WärmepumpeTrennschalter, der alle Poletrennt, in Sichtweite derWärmepumpe und nichtmehr als 2 m entfernt Kabel mit Kabelschellensichern und durchKabeleinführungspunktein das Gerät führen Trennschalter, der alle Poletrennt, in Sichtweite derWärmepumpe und nichtmehr als 2 m entfernt L3NSicherung/MCBGeerdeter Netzanschluss400 V, 50 HzL3 NP1 P2Stromschluss-klemmenPumpenanschluss-klemmenL2L1L2L1DreiphasigKlemmen im Elektrogehäuse der WärmepumpeCable clampNetzkabelRCD/Schutz-schalterVerteilerkastenKabel mitKabelschellensichern unddurch Kabel-einführungs-punkte in das Gerät Diese beidenSchrauben entfernenUntereVerkleidung abheben1Diese vier Schraubenentfernen und dieAbdeckung entfernen2Pumpen-anschlussklemmenStrom-anschluss klemmenGeerdeter Netzanschluss230 V, 50 HzZwei Kabelein-führungspunkte3�8 ANSCHLIESSEN DER WÄRMEPUMPE AN DIE STROMVERSORGUNG

19 1005494 AUSGABE 6LExterne Pumpen-/Filterzeitschaltuhr des KundenP1P2NKlemmen in der Wärmepumpe (spannungsfrei)Anlasser PoolpumpeL N Einphasige WasserpumpeL NGetrennte VersorgungESicherungBei Installationen, bei denen die Poolfilterpumpe kontinuierlich läu, müssen diese Klemmen nicht verwendet werden. Bei Installationen, bei denen die Poolfilterpumpe über eine Zeitschaltuhr gesteuert wird und dieselbe Pumpe den Wasserstrom zur Wärmepumpe liefert, kann die Wärmepumpe Zeiten, in denen die Pumpe auf „Aus“ steht, übersteuern, um sicherzustellen, dass der Pool beheizt/gekühlt wird. Um diese Einstellung zu aktivieren, wenden Sie sich bitte an Ihren Installateur.

Bei paralleler Installation mit der Zeitschaltuhr läu die Poolfilterpumpe, wenn: a) auf der Zeitschaltuhr aus Gründen der Filterfunktionsoptimierung ein Blockzeitraum für „Pumpe ein“ eingestellt wurde; b) die Wärmepumpe die Poolfilterpumpe zur Temperaturmessung betreibt und wenn der Pool anschließend beheizt/gekühlt werden muss. Diese Funktion wird aktiviert, indem die Zeitschaltuhr für 3 Minuten übersteuert wird, um das Poolwasser durch die Wärmepumpe zirkulieren zu lassen und so die Wassertemperatur zu messen. Standardmäßig beträgt das Messintervall 1 Stunde. Wenn die gemessene Temperatur mehr als 1 °C von der eingestellten Temperatur abweicht, läu die Punkt-Wärmepumpe weiter und heizt/kühlt den Pool.

Wenn die gemessene Temperatur weniger als 1 °C von der eingestellten Temperatur abweicht, schaltet sich die Filterpumpe bis zur nächsten Messung oder zum nächsten Zeitraum, in dem die Pumpe auf „Ein“ steht, aus. Wenn die Poolpumpe bereits läu und die Wärmepumpe nicht heizt/kühlt, nimmt die Wärmepumpe einmal pro Stunde eine Messung der Wassertemperatur vor und beginnt bei Bedarf mit dem Heizen/Kühlen. Die Wärmepumpe ignoriert eine Anforderung auf Heizen/Kühlen des Pools, bis der Messungstimer (standardmäßig 1 Stunde) abgelaufen ist *.

Diese Funktion verkürzt die Laufzeit der Poolfilterpumpe, um den Energieverbrauch der Pumpe zu minimieren. * Wenn die Poolfilterpumpe später auf Dauerbetrieb umgestellt wird, wird empfohlen, diese Einstellung zu deaktivieren, damit die Wärmepumpe auf einen Heiz-/Kühlbedarf reagiert, ohne auf das Verstreichen des Messintervalls zu warten. Um diese Einstellung zu deaktivieren, wenden Sie sich bitte an Ihren Installateur. 3�9 SYNCHRONISIERUNG DER POOLPUMPE KLEMMEN P1 UND P2.

201005494 AUSGABE 6BENUTZER-/INSTALLATIONSHANDBUCH3�10 INSTALLIEREN DER OPTIONALEN FERNBEDIENUNGDieses optionale Zubehör ersetzt die integrierte Steuerung und kann bis zu 10 m entfernt installiert werden.Nehmen Sie den Deckel vom I-PAC ab, um Zugang zur vorhandenen Steuerung zu erhalten. Frontplatte demontieren. Den Stecker wie abgebildet aus der Buchse auf der Rückseite der Steuerung ziehen.Den Schott-Steckverbinder aus der gezeigten Position herausnehmen und durch eine Gummitülle ersetzen.Diese Öffnung.Das 10 m lange Kabel durch die Tülle führen.Das Kabel im Inneren des I-PAC verlegen und gegebenenfalls sichern.

21 1005494 AUSGABE 6Wenn das Kabel verdeckt ist, die Tülle in die Öffnung einsetzen, um das Kabel vor Abrieb zu schützen.Das Kabel von der Steuerung im I-PAC sichern Die Frontplatte und die Deckplatte wieder anbringen.Um zu überprüfen, ob die Installation korrekt durchgeführt wurde, die Temperatur an der Fernbedienung etwas höher als die des Poolwassers einstellen. Das I-PAC sollte laufen, um den Pool zu beheizen, und zwar umgehend, wenn die Pumpensynchronisierung nicht verwendet wird, oder bei der nächsten Messung, wenn die Pumpensynchronisierung verwendet wird.Einlass für freiliegendes Kabel.Einlass für verdecktes Kabel.Das Kabel anschließen. Das Kabel anschließen.Die beiden Schrauben auf der Rückseite der Fernbedienung entfernen.Die entsprechende Aussparung entfernen und die Rückseite der Box an der Wand anbringen.

221005494 AUSGABE 6BENUTZER-/INSTALLATIONSHANDBUCHSymbol Bezeichnung FunktionEin/Aus1. Ein-/Ausschalten2. WLAN-EinstellungSperren/Entsperren und Heizmodus1. Bildschirm sperren/entsperren2. Heizbetrieb (18–40 °C)3. Kühlbetrieb (12–30 °C)4. Auto-Modus (12–40 °C)Geschwindigkeitsmodus1. Boost 2. Flüstern Nach oben/unten TemperatureinstellungDie Tasten werden dunkel, wenn die Steuerung gesperrt wird�4�0 VERWENDUNG IHRER WÄRMEPUMPE4�1 DAS TASTENFELD

23 1005494 AUSGABE 6a� Bildschirmsperre1) für 3 Sekunden drücken, um den Bildschirm zu sperren oder zu entsperren. Die Tasten werden dunkel, wenn die Steuerung gesperrt wird.2) Automatische Sperrzeit: 30 Sekunden, wenn keine Bedienung erfolgt.b� Stromversorgung Ein für 3 Sekunden drücken, um den Bildschirm zu entsperren. drücken, um die Wärmepumpe einzuschalten.c� Temperatureinstellung und drücken, um die eingestellte Temperatur anzuzeigen und anzupassen.d� Modusauswahl 1. Heizen/Kühlen/Auto drücken, um zwischen Heizen, Kühlen und Auto-Modus zu wechseln.Betriebsart Symbol Wassertemperatur EinstellbereichHeizen18–40 °CKühlen 12–30 °CAuto 12–40 °Ce� Wahl des Geschwindigkeitsmodus drücken um zwischen Boost-Modus und Flüstermodus zu wechseln.Standardmodus: Boost.

Bitte wählen Sie den Boost-Modus für die Erstaueizung.f� WLAN Wenn der Bildschirm eingeschaltet ist, 3 Sekunden lang drücken, wenn blinkt, die WLAN-Verbindung eingeben.Am Mobiltelefon das WLAN einschalten und das Passwort eingeben, dann können Sie das Gerät per WLAN steuern. Wenn die APP sich erfolgreich mit dem WLAN verbindet, leuchtet .g� Abtauen1. Automatisches Abtauen: Beim Abtauen der Wärmepumpe blinkt ; nach dem Abtauen hört auf zu blinken.2. Zwangsabtauen: Wenn die Wärmepumpe heizt und der Kompressor mindestens 10 Minuten gelaufen ist, und gleichzeitig für 5 Sekunden drücken, um das Zwangsabtauen zu starten. blinkt und das Abtauen beginnt; wenn zu blinken auört wird das Abtauen beendet.Das Intervall zwischen Zwangsabtauungen muss mehr als 30 Minuten betragen.

25 1005494 AUSGABE 6d� APP-KopplungBitte stellen Sie sicher, dass Sie mit dem WLAN verbunden sind�1. „ “ drei Sekunden lang drücken, um den Bildschirm zu entsperren. 2. „“ drei Sekunden lang drücken, dann loslassen, und nach dem Signalton den WLAN-Code eingeben. Während des Verbindungsauaus blinkt „ “. Wenn die APP erfolgreich mit dem WLAN verbunden ist, leuchtet „ “ kontinuierlich. c� Familie anlegenAdd FamilyEnter Family nameYou can change room seettings anytime.

281005494 AUSGABE 6BENUTZER-/INSTALLATIONSHANDBUCHe� BedienungBoostPoolThermcFWhisperPoolThermcF5 Opera�on1. Nur für Wärmepumpen mit Heizfunktion:DieEinstelltemperaturHeizen/Kühlen/Auto-Funktion wählenEin/AusTimer2. Für Wärmepumpen mit Heiz- und Kühlfunktion:TimerEin/AusDie aktuelleWassertemperaturdes Swimmingpools Gibt den Modus anBoost- oderFlüstermodusBoostFlüstermoduswählen DieEinstelltemperaturGibt den Modus anBoost- oderFlüstermodusDie aktuelleWassertemperaturdes Swimmingpools BoostFlüstermoduswählen 24 c24Einstellung 40 cEinstellung 20 cc

29 1005494 AUSGABE 6f� Geräte mit Ihren Familienmitgliedern teilenWenn Ihre Familienmitglieder das Gerät nach der Kopplung auch steuern möchten.Bitte lassen Sie Ihre Familienmitglieder zuerst die APP registrieren, dann kann der Administrator wie folgt vorgehen:BoostPoolThermSetting20cc24cFInverterCheck Now6Share Devices to Your Family MembersHinweise:1. Die Wettervorhersage dient nur als Beispiel.Die App wird ohne Vorankündigung aktualisiert�

31 1005494 AUSGABE 64�6 BEDIENUNGSANLEITUNGa� Ein- & Ausschalten drücken, um die Wärmepumpe ein- oder auszuschalten.b� Temperatureinstellung+- drücken, um die eingestellte Temperatur anzuzeigen und zu ändern.c) Modusauswahl1. Heizen/Kühlen/Auto-Modi drücken, um Heizen, Kühlen und Auto-Modus zu wählen. Im Heizmodus leuchtet .Im Kühlmodus leuchtet . Im Automatikmodus leuchten und . 2. Flüster- und Boost-Modi drücken, um den Boost-Modus zu starten; die Leuchte beginnt zu leuchten. drücken, um den Flüstermodus zu starten; die Leuchte beginnt zu leuchten. (Standardmäßig ist Boost eingestellt.)Bitte wählen Sie den Boost-Modus für die Erstaueizung.c� Abtauen1. Automatisches AbtauenBeim Abtauen des Geräts blinkt ; nach dem Abtauen hört auf zu blinken.2.

ZwangsabtauenWenn die Wärmepumpe heizt und der Kompressor mindestens 10 Minuten gelaufen ist, und +- an der Touchscreen-Steuerung gleichzeitig für 5 Sekunden drücken, um das Zwangsabtauen zu starten. blinkt und das Abtauen beginnt; wenn zu blinken auört, wird das Abtauen beendet.Das Intervall zwischen Zwangsabtauungen muss mehr als 30 Minuten betragen.

321005494 AUSGABE 6BENUTZER-/INSTALLATIONSHANDBUCHStörung Ursache LösungWärmepumpe läu nichtKein StromWarten, bis die Stromversorgung wiederhergestellt istDie Stromversorgung ist ausgeschaltet Stromzufuhr wieder einschaltenSicherung ist durchgebrannt Sicherung prüfen und auswechselnDer Abschalter ist ausgeschaltet Abschalter prüfen und einschaltenVentilator in Betrieb, aber mit unzureichender HeizungVerdampfer blockiert Hindernisse beseitigenLuauslass blockiert Hindernisse beseitigenKompressor-StartverzögerungWarten, bis der Verzögerungstimer abgelaufen istAnzeige normal, aber keine HeizungEingestellte Temperatur zu niedrig Gewünschte Heiztemperatur einstellenStartverzögerungWarten, bis der Verzögerungstimer abgelaufen istUngenaues Schalten.

Gerät stoppen und sofort die Stromversorgung unterbrechen, dann Ihren Händler kontaktierenDie Sicherung brennt häufig durch oder der Leck-Schutzschalter löst häufig ausWenn die oben genannten Lösungen nicht funktionieren, wenden Sie sich bitte mit detaillierten Informationen und Ihrer Modellnummer an Ihren Installateur. Versuchen Sie nicht, es selbst zu reparieren. 5�0 ÜBERPRÜFUNGEN• Stellen Sie sicher, dass der Ventilator, die Lueinlässe und -auslässe nicht blockiert sind. • Es ist untersagt, Kälteleitungen oder -komponenten in korrosiver Umgebung zu installieren. • Vergewissern Sie sich, dass die elektrische Verdrahtung mit dem elektrischen Schaltplan übereinstimmt und dass das Gerät geerdet ist. • Zweimal überprüfen, dass der Hauptschalter auf AUS steht. • Die Temperatureinstellung überprüfen. • Bitte konsultieren Sie zunächst die Benutzercheckliste in Abschnitt 5.

2 und die Fehlercodes, die in Abschnitt 5. 3 aufgeführt sind, ehe Sie den Wartungsdienst kontaktieren. • Bitte verändern Sie keine der internen Steuerungseinstellungen, da diese werkseitig kalibriert und abgedichtet wurden.

• Bei Hinweisen auf eine Funktionsstörung, wie beispielsweise einem Wasseraustritt, sollte sofort der Installateur benachrichtigt werden. Wenden Sie sich im Zweifelsfall oder bei Bedarf an das Service-Support-Team unter der Telefonnummer +44 (0) 1621 856611 (Option 4). Wärmepumpe vor Verwendung überprüfen5�1 FEHLFUNKTION DER WÄRMEPUMPEWARNUNG: Die Wärmepumpe von der Stromversorgung trennen und 3 Minuten warten, bevor Sie die Abdeckungen entfernen oder in die Wärmepumpe greifen�.

33 1005494 AUSGABE 6Diese Codes zeigen an, dass das Gerät aufgrund äußerer Umstände anhält� Dies sind keine Störungen der Wärmepumpe�Nr� Anzeige Ursache Lösung1 E3Kein Wasserdurchfluss durch die Wärmepumpe. Wasserkreislauf und Poolpumpe prüfen.2 E4 Dreiphasen-Rotationsschutz.Phasen auf korrekte Verbindung prüfen (Elektriker erforderlich)3 E5Die Versorgungsspannung der Wärmepumpe liegt außerhalb des zulässigen Bereichs.Stromversorgung prüfen.4 E6Ein niedriger Wasserdurchfluss wird durch einen Temperaturunterschied zwischen Ein- und Auslass von mehr als 10 °C angezeigt.Wasserkreislauf und Poolpumpe prüfen.5 EbDie Umgebungstemperatur liegt außerhalb des Bereichs, entweder unter -5 °C (-10 °C Y-Version) oder über 43 °C.In diesem Fall warten, bis sich die Umgebungsbedingungen verbessert haben (Einwintern kann erforderlich sein).

Bei Installation an einem geschützten Ort auf Luumwälzung prüfen.5 EdFrostschutz. Die Wärmepumpe läu im Standby-Modus kurzzeitig im Heizmodus, um Frostbildung zu verhindern. Dies ersetzt nicht das Einwintern. Die Wärmepumpe geht wieder in den Standby-Modus, sobald der Prozess abgeschlossen ist.5�2 SCHUTZCODES

341005494 AUSGABE 6BENUTZER-/INSTALLATIONSHANDBUCH5�3 FEHLERCODESWenn die Wärmepumpe diese Fehlercodes anzeigt, wenden Sie sich bitte an Ihren Installateur� Nr� Anzeige Beschreibung des Fehlercodes1 E1 Hochdruckalarm2 E2 Niederdruckalarm4 E7 Alarm Wasserauslasstemperatur außerhalb des zulässigen Bereichs5 E8 Alarm hohe Fortlutemperatur6 EA Verdampfer-Überhitzungsalarm (nur im Kühlmodus)7 P0 Steuerung Kommunikationsfehler8 P1 Fehler Wassereinlasstemperatursensor9 P2 Fehler Wasserauslasstemperatursensor10 P3 Fehler Fortlutemperatursensor11 P4 Fehler Verdampferspulen-Temperatursensor12 P5 Fehler Gasrücklauemperatursensor13 P6 Fehler Kühlregister-Temperatursensor 14 P7 Fehler Außentemperatursensor15 P8 Fehler Kühlplattensensor16 P9 Fehler Stromsensor17 PA Fehler beim Neustart des Speichers18 F1 Fehler Kompressorantriebsmodul 19 F2 Fehler PFC-Modul20 F3 Fehler Kompressorstart21 F4 Fehler Kompressorbetrieb22 F5 Überstromschutz der Umrichterplatine23 F6 Überhitzungsschutz der Umrichterplatine24 F7 Stromschutz25 F8 Überhitzungsschutz Kühlplatte26 F9 Fehler Ventilatormotor27 Fb Netzfilterplatte – kein Netzschutz28 FA Überstromschutz PFC-Modul

35 1005494 AUSGABE 66�0 WARTUNG 7�0 BEHEBUNG HÄUFIGER FEHLER Das Wärmepumpengehäuse abdecken, wenn die Wärmepumpe nicht in Gebrauch ist.Bitte reinigen Sie dieses Gerät mit Haushaltsreinigern oder sauberem Wasser, verwenden Sie NIEMALS Lösungsbenzin, Lösungsmittel oder ähnliche Brennstoffe.Schrauben, Kabel und Verbindungen regelmäßig überprüfen.Reparatur, Wartung und Entsorgung von nicht mehr verwendeten Wärmepumpen müssen von autorisierten Technikern durchgeführt werden. Es ist unzulässig, Kältemittelgase in die Lu entweichen zu lassen.Versuchen Sie nicht, selbst am Gerät zu arbeiten. Unsachgemäßer Betrieb kann zu Gefährdungen führen.

Anforderungen an das WartungspersonalJede Person, die an Arbeiten an einem Kältemittelkreislauf beteiligt ist oder diesen durchbricht, sollte über ein aktuell gültiges Zertifikat für F-Gase von einer in der Branche akkreditierten Prüfstelle verfügen.Versuchen Sie nicht, selbst am Gerät zu arbeiten�Die Stromversorgung der Wärmepumpe unterbrechen und 3 Minuten warten, bevor Sie eine Reinigung, Prüfung oder Reparatur vornehmen�

41 1005494 AUSGABE 610�1 WIEDERINBETRIEBNAHME NACH DEM EINWINTERN1. Abdeckungen wieder anbringen (falls noch nicht geschehen). 2. Vorderes Gitter abnehmen – die gerippten Oberflächen der Wärmepumpe mit einer weichen Bürste reinigen. Verkleidung wieder anbringen. 3. Die Kunststoffabdeckungen an den Wasseranschlüssen entfernen und die Wasserleitungen wieder anschließen oder das Ablassventil schließen. 4. Die Wasserumwälzpumpe einschalten und mindestens eine Viertelstunde laufen lassen, damit der Durchfluss hergestellt wird und etwaige Lu aus den Leitungen entweichen kann. 5. Die Sicherungen für die Wärmepumpe wieder einsetzen. 6. Die Wärmepumpe einschalten. 7. Überprüfen, ob der Kontrollermostat auf die richtige Pooltemperatur eingestellt ist. 8. Täglich überprüfen, ob das Poolwasser den richtigen pH-Wert und das richtige chemische Gleichgewicht aufweist. Siehe Abschnitt 11.
