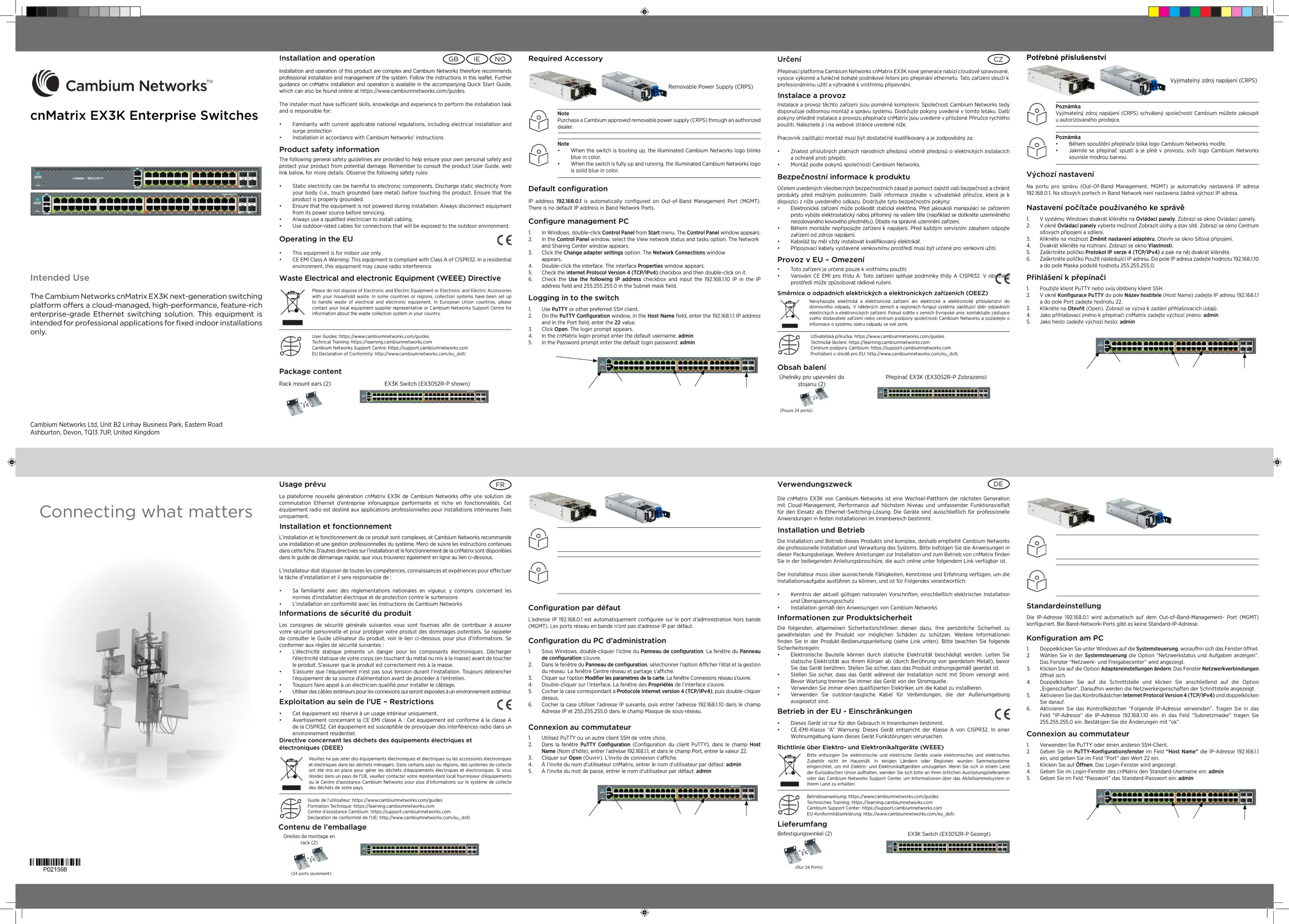

www.cambiumnetworks.com

pmp-3667

Power LED

cnMatrix Logo

(Power) LED is

continuously blue

– the switch is

operational.

cnMatrix Logo

(Power) LED is

blinking blue

– the switch is

initializing.

Management Port

Used for managing the

switch. It provides out of

band network connectivity

for management of switch.

Console

RJ45 connection for console

access.

USB

File management and/or

storage.

Fiber Ports

1Gig/10Gig fiber

ports (SFP+).

Ports

Data ports used for

trac forwarding.

Orange border ports

indicate PoE+ up to

30W (802.3af/at)

Green border ports

indicate PoE+ up to

60W (802.3at/bt).

Reset button

Simple reboot:

Press and release

within 10 seconds.

Factory default:

Press and hold for

more than 10 seconds.

Remarque

• Durant le démarrage du commutateur, le logo lumineux Cambium Networks

clignote en bleu.

• Lorsque le commutateur a terminé sa séquence de démarrage, le logo lumineux

Cambium Networks s’illumine en bleu de manière fixe.

Remarque

Achetez un bloc d’alimentation amovible (CRPS) approuvé par Cambium auprès d’un

revendeur agréé.

Accessoire requis

Alimentation électrique amovible

(CRPS)

Commutateur EX3K (EX3052R-P Montré)

Hinweis

• Während des Hochfahrens ist das Logo von Cambium Networks blau blinkend sichtbar.

• Nachdem der Switch hochgefahren und einsatzbereit ist, leuchtet das Logo von

Cambium Networks durchgehend blau.

Hinweis

Die abnehmbare Stromversorgung (“Cambium Approved Removable Power Supply”,

CRPS) ist im Fachhandel erhältlich.

Benötigtes Zubehör

Abnehmbare Stromversorgung

(CRPS)

LED signalizace

napájení

Logo cnMatrix

(napájení) svítí

modře – přepínač

je v provozu.

Logo cnMatrix

(napájení) bliká

modře – přepínač

se spouští.

Port pro správu

Slouží ke správě přepínače.

Poskytuje mimopásmové

síťové připojení pro správu

přepínače.

Konzole

Připojení RJ45 pro přístup

přes konzoli.

USB

Správa a ukládání souborů.

Optické porty

Optické porty

1G/10G (SFP+).

Porty

Datové porty

používané pro

přesměrování provozu.

Porty s oranžovým

okrajem jsou vybaveny

schopností PoE+ do

30 W (802.3af/at),

porty se zeleným

okrajem mají PoE+ do

60 W (802.3at/bt).

Tlačítko reset

Jednoduchý restart:

Stiskněte a uvolněte

do 10 sekund.

Tovární nastavení:

Stiskněte a podržte

déle než 10 sekund.

DEL d’alimentation

Le logo cnMatrix

(alimentation) est

bleu et allumé de

manière fixe : le

commutateur est

opérationnel.

Le logo cnMatrix

(alimentation)

clignote en bleu

: le commutateur

s’initialise.

Port d’administration

Utilisé pour l’administration

du commutateur. Ce port

permet la connectivité réseau

hors bande pour l’administra-

tion du commutateur.

Console

Connexion RJ45 pour l’accès

console.

USB

Gestion et/ou stockage des

fichiers.

Ports Fibre

optique

Ports fibre 1 Go/10

Go (SFP+).

Ports

Ports de données utilisés

pour l’acheminement du

trafic. Les ports à bordure

orange indiquent une

alimentation PoE+

jusqu’à 30 W (802.3af/

at). Les ports à bordure

verte indiquent une

alimentation PoE+

jusqu’à 60 W (802.3

at/bt).

Bouton Reset

Réinitialisation simple :

Appuyer et relâcher

dans un délai de 10

secondes.

Paramètres usine :

Appuyer et relâcher

dans un délai supérieur

à 10 secondes.

Strom-LED

LED mit

cnMatrix-Logo

(Stromversorgung)

leuchtet

durchgehend blau

– der Switch ist

einsatzbereit.

LED mit

cnMatrix-Logo

(Stromversorgung)

blau blinkend –

der Switch wird

hochgefahren.

Management-Port

Wird zur Verwaltung des

Switches verwendet. Er bi-

etet Out-of-Band-Netzwerk-

konnektivität zur Verwaltung

des Switches.

Konsole

RJ45-Verbindung für Konso-

lenzugri.

USB

Dateiverwaltung und/oder

-speicherung.

Glasfaserports

1 Gigabit/

10 Gigabit

Glasfaserports

(SFP+).

Ports

Datenports, die für

die Weiterleitung

von Datenverkehr

verwendet werden.

Orange umrandete

Anschlüsse zeigen

PoE+ bis zu 30 W

(802.3af/at) an. Grün

umrandete Anschlüsse

zeigen PoE+ bis zu 60

W (802.3at/bt) an.

Reset-Knopf

Einfacher Neustart:

Drücken und innerhalb

von 10 Sekunden

loslassen.

Werkseinstellung:

Länger als 10 Sekunden

gedrückt halten.
