Cambium Networks cnMatrix TX2012R-P Bedienungsanleitung

Cambium Networks Schalter cnMatrix TX2012R-P

Lies die bedienungsanleitung für Cambium Networks cnMatrix TX2012R-P (2 Seiten) kostenlos online; sie gehört zur Kategorie Schalter. Dieses Handbuch wurde von 2 Personen als hilfreich bewertet und erhielt im Schnitt 4.4 Sterne aus 1.5 Bewertungen. Hast du eine Frage zu Cambium Networks cnMatrix TX2012R-P oder möchtest du andere Nutzer dieses Produkts befragen? Stelle eine Frage

Download PDF

Seite 1/2

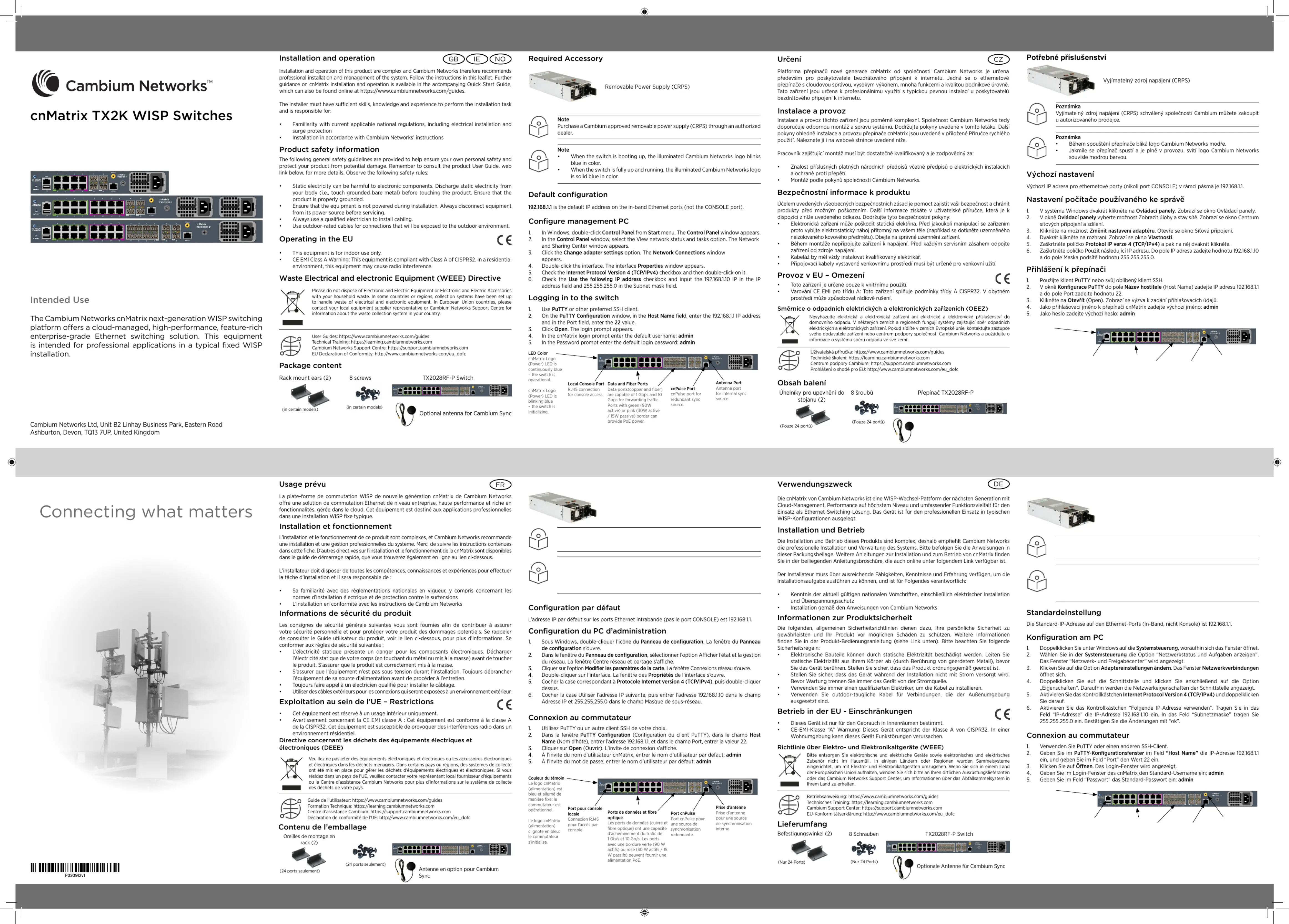

www.cambiumnetworks.com

pmp-3053

Volitelná anténa pro synchronizaci

Cambium

Barva LED

Logo cnMatrix

(napájení) svítí

modře – přepínač

je v provozu.

Logo cnMatrix

(napájení) bliká

modře – přepínač

se spouští.

Port místní

konzole

Připojení RJ45 pro

konzolový přístup.

Port cnPulse

Port cnPulse pro

redundantní zdroj

synchronizace.

Anténní port

pro interní zdroj

synchronizace.

Datové a optické porty

Přes datové porty (měděné

a optické) lze přesměrovávat

datovou komunikaci

rychlostí 1 Gb/s a 10 Gb/s.

Porty se zeleným rámečkem

(90 W aktivní) a růžovým

rámečkem (30 W aktivní

/ 15 W pasivní) podporují

napájení dle standardu PoE.

Remarque

• Durant le démarrage du commutateur, le logo lumineux Cambium Networks

clignote en bleu.

• Lorsque le commutateur a terminé sa séquence de démarrage, le logo lumineux

Cambium Networks s’illumine en bleu de manière ﬁxe.

Remarque

Achetez un bloc d’alimentation amovible (CRPS) approuvé par Cambium auprès d’un

revendeur agréé.

Accessoire requis

Alimentation électrique amovible (CRPS)

Commutateur TX2028RF-P

Hinweis

• Während des Hochfahrens ist das Logo von Cambium Networks blau blinkend

sichtbar.

• Nachdem der Switch hochgefahren und einsatzbereit ist, leuchtet das Logo von

Cambium Networks durchgehend blau.

Hinweis

Die abnehmbare Stromversorgung (“Cambium Approved Removable Power Supply”,

CRPS) ist im Fachhandel erhältlich.

Benötigtes Zubehör

Abnehmbare Stromversorgung (CRPS)

LED-Farbe

LED mit

cnMatrix-Logo

(Stromversorgung)

leuchtet

durchgehend blau

– Der Switch ist

einsatzbereit.

LED mit

cnMatrix-Logo

(Stromversorgung)

blau blinkend –

Der Switch wird

hochgefahren

Lokaler Konso-

lenport

RJ45-Verbindung

für Konsolenzugri.

cnPulse-Port

Der cnPulse-Port

dient als redundan-

te Sync-Quelle.

Antennenport

Der Antennenport

dient als interne

Sync-Quelle.

Daten und Glasfaserports

Die Datenports (Kupfer

und Glasfaser) liefern

1 Gbit/s und 10 Gbit/s

beim Weiterleiten von

Datenverkehr. Ports mit

grüner (90W aktiv) oder

pinker (30W aktiv/15W

passiv) Einrahmung können

PoE-Stromversorgung

bereitstellen.

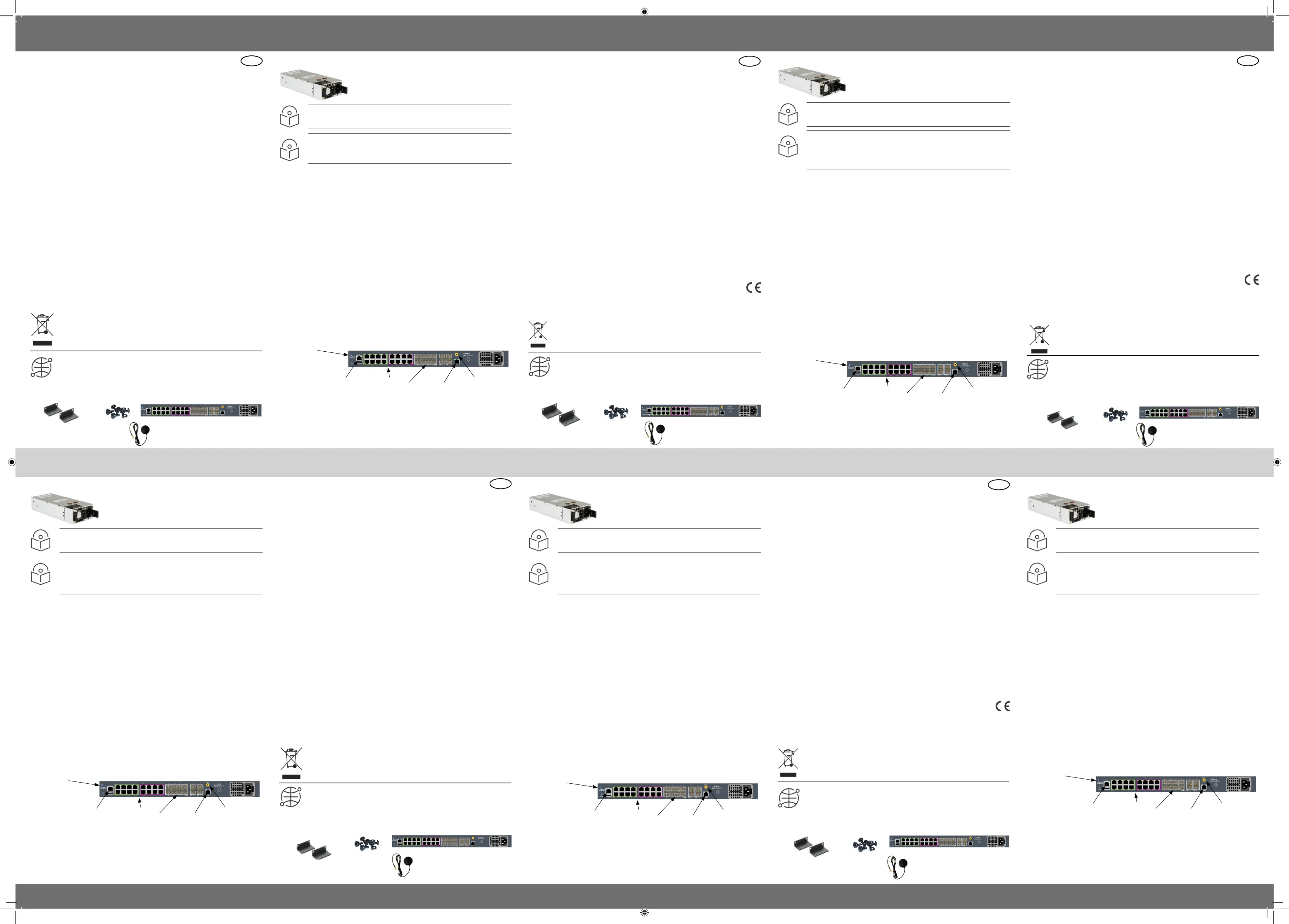

Destinazione d’uso

La piattaforma di switching WISP cnMatrix di Cambium Networks, di nuovissima generazione, ore

una soluzione di switching Ethernet a livello enterprise gestita su cloud, con prestazioni elevate e

ricca di funzionalità. Questo tipo di apparecchiatura è destinata ad applicazioni professionali per

installazioni ﬁsse WISP tradizionali.

Przeznaczenie

Uso previsto

Kullanım amacı

Moduły przełączników WISP Cambium Networks cnMatrix nowej generacji zapewniają wysoką

wydajność i funkcjonalność dostosowaną do potrzeb przedsiębiorstw, w tym możliwość zarządzania

przez chmurę. Opisywany moduł jest przeznaczony do zastosowań profesjonalnych, w stacjonarnych

instalacjach WISP.

Instalacja i obsługa

Instalacja i obsługa tego produktu są działaniami o wysokim stopniu złożoności, dlatego Cambium

Networks zaleca, aby były one realizowane przez odpowiednio wykwaliﬁkowane osoby. Należy

postępować zgodnie z instrukcjami podanymi w ulotce. Dodatkowe wskazówki na temat instalacji

i obsługi sprzętu cmMatrix można znaleźć w przewodniku wprowadzającym dołączonym do

zestawu, a także w formie elektronicznej (patrz łącze poniżej).

Instalator musi mieć odpowiednie kwaliﬁkacje, wiedzę i doświadczenie, aby przeprowadzić

montaż. Zakres odpowiedzialności:

• Znajomość aktualnie obowiązujących przepisów, instalacji elektrycznych i ochrony

przeciwprzepięciowej.

• Przeprowadzenie instalacji zgodnie z wytycznymi Cambium Networks.

Bezpieczeństwo użytkowania

Aby zapewnić bezpieczeństwo użytkownikowi oraz uniknąć uszkodzenia urządzenia, należy przestrzegać

poniższych ogólnych zaleceń dotyczących bezpieczeństwa. W razie potrzeby należy korzystać z podręcznika

użytkownika, do którego łącze zamieszczono poniżej. Należy pamiętać o następujących zasadach:

• Wyładowania elektrostatyczne mogą uszkodzić elementy elektroniczne urządzenia. Przed dotknięciem

produktu należy pozbyć się ładunków elektrostatycznych, np. poprzez dotknięcie uziemionego,

niepomalowanego elementu z metalu. Upewnić się, że produkt jest poprawnie uziemiony.

• Podczas instalacji sprzęt nie może być pod napięciem. Urządzenie należy zawsze odłączać

od źródła zasilania przed przystąpieniem do serwisowania.

• Instalację kabli zawsze powierzać wykwaliﬁkowanemu elektrykowi.

• W przypadku połączeń narażonych na warunki zewnętrzne stosować kable przeznaczone do

zastosowań zewnętrznych.

Stosowanie na terenie UE – ograniczenia

• Urządzenie jest przeznaczone wyłącznie do użytku w pomieszczeniach.

• Ostrzeżenie CE dotyczące urządzeń emitujących zakłócenia w środowisku elektromagnetycznym

klasy A: Urządzenie spełnia normy klasy A normy CISPR32. Urządzenie zainstalowane w

pomieszczeniach mieszkalnych może powodować zakłócenia w częstotliwości radiowej.

Zużyty sprzęt elektryczny i elektroniczny i jego akcesoria nie powinny być utylizowane jako część

odpadów zmieszanych. W niektórych krajach lub regionach zorganizowano systemy selektywnej

zbiórki odpadów elektrycznych i elektronicznych. W celu uzyskania informacji o selektywnym

odbiorze odpadów w krajach Unii Europejskiej należy skontaktować się z lokalnym sprzedawcą

sprzętu lub z centrum serwisowym Cambium Networks.

Dyrektywa o zużytym sprzęcie elektrycznym i elektronicznym (WEEE)

Podręcznik dla użytkownika: https://www.cambiumnetworks.com/guides

Szkolenia techniczne: https://learning.cambiumnetworks.com

Centrum serwisowe Cambium Center: https://support.cambiumnetworks.com

Deklaracja zgodności UE: http://www.cambiumnetworks.com/eu_dofc

Cambium Networks cnMatrix yeni nesil WISP anahtarlama platformu bulut yönetimli, yüksek

performanslı, zengin özellikli kurumsal sınıf Ethernet anahtarlama çözümü sunar. Bu ekipman tipik

sabit WISP kurulumlarındaki profesyonel uygulamalar için tasarlanmıştır.

Kurulum ve Çalıştırma

Bu ürünün kurulum ve çalıştırma işlemlerinin karmaşık olmasından dolayı Cambium Networks,

sistemin profesyonel kurulum ve yönetimini önerir. Lütfen bu broşürde yer alan talimatları uygulayın.

cnMatrix kurulum ve çalıştırma hakkında daha fazla bilgi, ürünle birlikte verilen ve ayrıca çevrimiçi

olarak aşağıdaki internet bağlantısında da bulunabilecek olan Hızlı Başlangıç Kılavuzu’nda mevcuttur.

Kurulumu yapan kişinin kurulum görevini gerçekleştirebilecek düzeyde yeterli bilgi, beceri ve

deneyime sahip olması gerekir ve bu kişi şunlardan sorumludur:

• Elektrik tesisatı ve aşırı gerilim koruma da dahil olmak üzere yürürlükteki mevcut ulusal

mevzuatlara aşina olmak

• Kurulumu Cambium Networks talimatlarına göre gerçekleştirmek

Ürün güvenlik bilgileri

Aşağıdaki genel güvenlik kuralları kendi kişisel güvenliğinizi sağlamaya ve ürününüzü olası hasara

karşı korumaya yardımcı olmak üzere sunulmuştur. Daha fazla ayrıntı için aşağıdaki ürün Kullanım

Kılavuzu internet bağlantısına göz atmayı unutmayın. Lütfen aşağıdaki güvenlik kurallarına uyun:

• Statik elektrik elektronik parçalar için zararlı olabilir. Ürüne dokunmadan önce vücudunuzdaki

statik elektriğin boşaltımını yapın (örneğin, topraklanmış çıplak metale dokunun). Ürünün

düzgün şekilde topraklandığından emin olun.

• Kurulum sırasında ekipmana elektrik verilmediğinden emin olun. Servis bakımı yapmadan

önce daima ekipmanın güç bağlantısını kesin.

• Kablolama tesisatı kurulumu için daima nitelikli bir elektrikçi kullanın.

• Dış mekan ortamına maruz kalacak bağlantılar için dış mekana uygun kablolar kullanın.

AB’de Çalıştırma – Kısıtlamalar

• Bu ekipman sadece iç mekan kullanımı içindir.

• CE EMI Sınıf A Uyarısı: Bu ekipman CISPR32 Sınıf A ile uyumludur. Meskun yerleşim

bölgelerinde bu ekipman telsiz parazitine neden olabilir.

Lütfen elektronik ve elektrikli ekipmanları veya elektronik ve elektrikli aksesuarları ev atıklarınızla

birlikte atmayın. Bazı ülkelerde ya da bölgelerde elektrikli ve elektronik ekipman atıklarının

yönetimi için toplama sistemleri kurulmuştur. Avrupa Birliği ülkelerinde ikamet ediyorsanız,

ülkenizdeki atık toplama sistemi hakkında bilgi için yerel ekipman tedarikçi temsilcinizle veya

Cambium Networks Destek Merkeziyle iletişime geçin.

Atık Elektrikli ve Elektronik Ekipmanlar (WEEE) Yönergesi

Kullanım Kılavuzu: https://www.cambiumnetworks.com/guides

Teknik Eğitim: https://learning.cambiumnetworks.com

Cambium Destek Merkezi: https://support.cambiumnetworks.com

AB Uygunluk Beyanı: http://www.cambiumnetworks.com/eu_dofc

Installazione e funzionamento

l’installazione e il funzionamento di questo prodotto sono complessi, pertanto Cambium Networks

consiglia l’installazione e gestione professionale del sistema. Si prega di seguire le istruzioni in

questo foglio. Ulteriori indicazioni sull’installazione e il funzionamento di cnMatrix sono disponibili

nella Guida rapida di avvio, che può anche essere trovata online al link sottostante.

L’installatore deve disporre di competenze, conoscenze ed esperienza sucienti per eseguire

l’attività di installazione ed è responsabile di:

• Familiarità con le attuali normative nazionali applicabili, tra cui l’installazione elettrica e la

protezione da sovratensione

• Installazione secondo le istruzioni di Cambium Networks

Informazioni sulla sicurezza del prodotto

Le seguenti linee guida generali sulla sicurezza sono fornite per aiutare a garantire la propria

sicurezza personale e proteggere il prodotto da potenziali danni. Ricordarsi di consultare la Guida

per l’utente del prodotto, disponibile al’indirizzo Web sottostante, per ulteriori dettagli. Si prega di

osservare le seguenti regole di sicurezza:

• L’elettricità statica può essere dannosa per i componenti elettronici. Scaricare l’elettricità

statica dal proprio corpo (ad es. Toccare metallo nudo messo a terra) prima di toccare il

prodotto. Assicurarsi che il prodotto sia correttamente collegato a terra.

• Assicurarsi che l’apparecchiatura non sia alimentata durante l’installazione. Scollegare

sempre l’apparecchiatura dalla fonte di alimentazione prima di eseguire la manutenzione.

• Utilizzare sempre un elettricista qualiﬁcato per installare il cablaggio.

• Utilizzare cavi con classiﬁcazione esterna per i collegamenti che saranno esposti all’ambiente

esterno.

Funzionamento in UE - limitazioni

• Questa apparecchiatura è solo per uso interno.

• CE EMI Classe A Avvertenza: questa apparecchiatura è conforme alla Classe A di CISPR32. In

un ambiente residenziale, questa apparecchiatura può causare interferenze radio.

non smaltire le apparecchiature elettriche ed elettroniche o gli accessori elettronici ed elettrici

come riﬁuti domestici. In alcuni paesi o regioni sono stati predisposti sistemi di raccolta per gestire

e smaltire le apparecchiature elettriche ed elettroniche. Se risiedi nei paesi dell’Unione Europea,

contatta il rappresentante del tuo fornitore locale di apparecchiature o il Centro di supporto di

Cambium Networks per informazioni sul sistema di raccolta dei riﬁuti elettronici nel tuo paese.

Direttiva sui riﬁuti di apparecchiature elettriche ed elettroniche (RAEE)

Guida dell’utente: https://www.cambiumnetworks.com/guides

Formazione tecnica: https://learning.cambiumnetworks.com

Cambium Support Center: https://support.cambiumnetworks.com

Dichiarazione di conformità UE: http://www.cambiumnetworks.com/eu_dofc

La confezione contiene

Alette Rack mount (2) Switch8 viti TX2028RF-P

Congurazione di Default

L’indirizzo IP 192.168.1.1 corrisponde all’indirizzo IP predeﬁnito sulle porte Ethernet in banda (non

la porta per CONSOLE).

Congurazione PC di management

1. In Windows, fare doppio clic sul comando del Pannello di controllo. Viene visualizzata la

ﬁnestra del pannello di controllo.

2. Nella ﬁnestra Pannello di controllo, selezionare l’opzione Visualizza lo stato della rete e le

attività. Viene visualizzata la ﬁnestra Centro connessioni di rete e condivisione.

3. Fare clic sull’opzione Cambia impostazioni adattatore. Viene visualizzata la ﬁnestra

Connessioni di rete.

4. Fare doppio clic sull’interfaccia. Viene visualizzata la ﬁnestra delle dell’interfaccia.proprietà

5. Selezionare la casella di controllo Protocollo Internet versione 4 (TCP / IPv4), quindi fare

doppio clic su di essa.

6. Selezionare la casella di controllo Utilizza il seguente indirizzo IP e immettere l’IP 192.168.1.10

nel campo dell’indirizzo IP e 255.255.255.0 nel campo Maschera di sottorete.

Accesso allo switch

1. Utilizzare il client PuTTY SSH o un altro client preferito.

2. Nella ﬁnestra Conﬁgurazione PuTTY Nome host, nel campo , inserire l’indirizzo IP 192.168.1.1 e

nel campo Porta, inserire il valore 22.

3. Fare clic su . Viene visualizzata la richiesta di accesso.Apri

4. Nel prompt di login cnMatrix, inserire il nome utente predeﬁnito: admin

5. Nel prompt Password inserire la password di accesso predeﬁnita: admin

Domyślna konﬁguracja

Domyślny adres IP dla portów Ethernet w ścieżce ruchu sieciowego (czyli nie dla portów konsoli)

to: 192.168.1.1.

Konﬁguracja komputera PC zarządzającego urządzeniem

1. Jeśli korzystasz z systemu Windows, kliknij dwukrotnie pozycję Panel sterowania. Zostanie

wyświetlono okno Panel sterowania.

2. W oknie Panel sterowania wybierz pozycję Wyświetl stan sieci i zadania. Zostanie wyświetlone

okno Centrum sieci i udostępniania.

3. Kliknij opcję Zmień ustawienia karty sieciowej. Zostanie wyświetlone okno Połączenia

sieciowe.

4. Dwukrotnie kliknij interfejs. Zostanie wyświetlone okno dotyczące wybranego Właściwości

interfejsu.

5. Zaznacz pole Protokół internetowy w wersji 4 (TCP/IPv4), a następnie kliknij je dwukrotnie.

6. Zaznacz pole Użyj następującego adresu IP, a następnie wpisz adres 192.168.1.10 w polu Adres

IP oraz adres 255.255.255.0 w polu Maska podsieci.

Accesso allo switch

1. Należy korzystać z PuTTY lub innego preferowanego klienta SSH:

2. W oknie (Konﬁguracja PuTTY) odszukaj pole (Nazwa hosta) PuTTY Conﬁguration Host Name

i wpisz do niego adres IP 192.168.1.1. W polu Port pozostaw liczbę 22.

3. Kliknij pozycję (Otwórz). Zostanie wyświetlony monit logowania. Open

4. Na ekranie monitu logowania cnMatrix wpisz domyślną nazwę użytkownika: admin

5. Następnie wprowadź domyślne hasło dla tego użytkownika: admin

Paket İçeriği

8 vida TX2028RF-P Ağ Anahtarı

Varsayılan konﬁgürasyon

192.168.1.1 IP adresi, bant içi Ethernet bağlantı noktalarındaki (KONSOL bağlantı noktasındaki değil)

varsayılan IP adresidir

Yönetim bilgisayarını yapılandırma

1. Windows içerisinde, komutuna çift tıklayın. Denetim Masası Denetim Masası penceresi

görüntülenir.

2. Denetim Masası penceresinde, Ağ durumunu ve görevleri görüntüle seçeneğini seçin. Ağ ve

Paylaşım Merkezi penceresi görüntülenir.

3. Bağdaştırıcı ayarlarını değiştir seçeneğini tıklayın. Ağ Bağlantıları penceresi görüntülenir.

4. Arayüze çift tıklayın. Arayüz penceresi görüntülenir.Özellikler

5. İnternet Protokolü Sürüm 4 (TCP/IPv4) onay kutusunu işaretleyin ve ardından üzerinde çift

tıklayın.

6. Aşağıdaki IP adresini kullan onay kutusunu işaretleyin ve IP adresi alanına 192.168.1.10 IP

adresini ve Alt ağ maskeli alana 255.255.255.0 adresini girin.

Ağ anahtarına giriş yapma

1. PuTTY veya başka tercih edilen SSH istemcisi kullanın.

2. PuTTY Konﬁgürasyon penceresinde, Ana Bilgisayar Adı alanında 192.168.1.1 IP adresini ve

Bağlantı Noktası alanında 22 değerini girin.

3. Aç öğesine tıklayın. Giriş bilgi istem ekranı görüntülenir.

4. cnMatrix giriş bilgi istem ekranında varsayılan kullanıcı adını girin: admin

5. Parola bilgi istem ekranında varsayılan giriş parolasını girin: admin

Raf montaj dirsekleri (2)

(Solo 24 porte)

(Sadece 24 port) (Sadece 24 port)

La plataforma de conmutación cnMatrix de última generación de Cambium Networks para

proveedores de servicios de Internet inalámbrico (WISP) ofrece una solución de conmutación

Ethernet gestionada en la nube y de alto rendimiento de grado empresarial. Estos equipos están

diseñados para instalaciones WISP ﬁjas típicas en aplicaciones profesionales.

Instalación y operación

la instalación y operación de este producto es compleja y, por lo tanto, Cambium recomienda que la

instalación y gestión del sistema sea realizada por un profesional. Por favor, siga las instrucciones en este

folleto. Para más información sobre la instalación y operación de cnMatrix reﬁérase al Manual de inicio

rápido que lo acompaña, que también se puede encontrar en línea en el enlace que se indica más adelante.

El instalador debe tener competencias, conocimiento y experiencia suﬁcientes para realizar las

tareas de instalación y tendrá la responsabilidad de:

• Estar familiarizado con las normas nacionales que apliquen incluidas las normas de instalación

eléctrica y de protección contra sobretensiones

• Realizar la instalación de acuerdo con las instrucciones de Cambium Networks.

Información de seguridad del producto

Se proporcionan las siguientes normas de seguridad generales para ayudarlo a garantizar su

propia seguridad personal y a proteger su producto de daños potenciales. Recuerde consultar el

Manual de usuario, el enlace web se incluye más adelante, para más detalles. Por favor cumpla con

las siguientes normas de seguridad:

• La electricidad estática puede ser dañina para los components electrónicos. Descargue la

electricidad estática de su cuerpo (es decir, toque un elemento metálico conectado a tierra) antes

de tocar el producto. Asegúrese de que el producto esté conectado a tierra adecuadamente.

• Asegúrese de que el equipo no esté encendido durante la instalación. Siempre desconecte el

equipo de su fuente de alimentación antes de que entre en servicio.

• Siempre asesórese de un electricista caliﬁcado para instalar el cableado.

• Utilice cables clasiﬁcados para exteriores para las conexiones que estarán expuestas al aire libre.

Operación en la UE – restricciones

• Este equipo solo debe usarse en interiores.

• Advertencia CE EMI Clase A: este producto cumple con el estándar Clase A de CISPR32. En un

entorno doméstico, puede que este producto cause interferencia de radio.

por favor no disponga de los equipos electrónicos y eléctricos o componentes electrónicos y

eléctricos junto a la basura doméstica. En algunos países o regiones se han dispuesto sistemas

de recolección para el manejo de desechos de equipos eléctricos y electrónicos. Si vive en países

de la Unión Europea, por favor póngase en contacto con su representante de ventas del equipo

o con el Centro de asistencia técnica de Cambium Networks para obtener información acerca del

sistema de recolección de basuras en su país.

Directiva residuos de equipos eléctricos y electrónicos (WEEE)

Manual de usuario: https://www.cambiumnetworks.com/guides

Capacitación técnica: https://learning.cambiumnetworks.com

Centro de asistencia técnica de Cambium: https://support.cambiumnetworks.com

Declaración de conformidad de la UE: http://www.cambiumnetworks.com/eu_dofc

La confezione contiene

Állványtartó (2) 8 csavar kapcsolóTX2028RF-P

Alapértelmezett konguráció

Az in-band Ethernet portokon (nem a CONSOLE port) az alapértelmezett IP-cím 192.168.1.1.

Kezelés kongurálása – PC

1. Windows rendszerben kattintson duplán a Vezérlőpult parancsra. Ekkor megjelenik a

Vezérlőpult ablak.

2. A Vezérlőpult ablakában kattintson a Hálózati állapot és hálózati feladatok megjelenítése

lehetőségre. Ekkor megnyílik a Hálózati és megosztási központ.

3. Kattintson az Adapterbeállítások módosítása elemre. Ekkor megnyílik a Hálózati kapcsolatok

ablak.

4. Kattintson duplán az interfészre. Ekkor megnyílik az interfész Tulajdonságok ablaka.

5. Jelölje be A TCP/IP protokoll 4-es verziója (TCP/IPv4) jelölőnégyzetet, majd kattintson rá

duplán.

6. Jelölje be A következő IP-cím használata jelölőnégyzetet, majd írja be a 192.168.1.10 IP-címet a

megfelelő mezőbe, illetve a 255.255.255.0 címet az Alhálózati maszk mezőbe.

Bejelentkezés a kapcsolóra

1. Használjon PuTTY vagy egyéb preferált SSH-klienst!

2. A PuTTY Conﬁguration ablakának Host Name mezőjébe írja be a 192.168.1.1 IP-címet, a Port

mezőbe pedig a 22 értéket.

3. Kattintson az lehetőségre. Ekkor megjelenik a bejelentkezési felület. Open

4. A cnMatrix bejelentkezési felületén adja meg az alapértelmezett felhasználónevet: admin

5. A Password (Jelszó) területen adja meg az alapértelmezett jelszót: admin

(Csak 24 port van)

Paket İçeriği

8 tornillos Conmutador TX2028RF-P

Conﬁguración por Defecto

La dirección IP 192.168.1.1 es la IP predeterminada en los puertos Ethernet dentro de banda (no el

puerto de la CONSOLA).

Conﬁguración de la administración por PC

1. En Windows, haga doble clic en el comando de Panel de Control. Se mostrará la ventana del

Panel de Control.

2. En la ventana del Panel de Control, seleccione la opción Ver el estado y tareas de la red.

Aparecerá la ventana Centro de redes y recursos compartidos.

3. Haga clic en la opción Cambiar conﬁguración del adaptador. Se mostrará la ventana

Conexiones de Red.

4. Haga doble clic en el interfaz. Se mostrará la ventana de Propiedades del interfaz.

5. Marque la casilla de Veriﬁcación Protocolo de Internet Versión 4 (TCP / IPv4) y luego haga

doble clic en él.

6. Marque la casilla de Veriﬁcación Usar la siguiente dirección IP e introduzca 192.168.1.10 IP en

el campo de dirección IP y 255.255.255.0 en el campo Máscara de subred.

Iniciar Sesión en el conmutador

1. Utilice el cliente PuTTY u otro cliente SSH que preﬁera.

2. En la ventana de conﬁguración de PuTTY Conﬁguration Nombre de Host, en el campo ,

introduzca la dirección IP 192.168.1.1 y en el campo Puerto, introduzca el valor 22.

3. Haga clic en . Se mostrará el aviso de inicio de sesión.Abrir

4. En el indicador de inicio de sesión de cnMatrix, introduzca el nombre de usuario

predeterminado: admin

5. En la solicitud de contraseña, introduzca la contraseña de inicio de sesión predeterminada: admin

Adaptadores para montaje

en rack(2)

(Solo 24 puertos)

IRendeltetésszerű használat

A Cambium Networks cnMatrix új generációs WISP switchingplatform felhőből kezelt, nagy

teljesítményű, funkciókban gazdag nagyvállalati Ethernet adatkapcsolási megoldást nyújt. Ez a

berendezés tipikus rögzített WISP telepítési környezetbeli professzionális alkalmazásokra való.

Telepítés és üzemeltetés

A termék telepítése és üzemeltetése összetett, a Cambium Networks így azt javasolja, hogy egy

szakértő telepítse és kezelje a rendszert. Kövesse a tájékoztatóban található lépéseket. További

útmutatást a cnMatrix telepítéséről és üzemeltetéséről a termékhez járó Rövid útmutatóban,

valamint online, a lenti hivatkozáson találhat

A telepítőnek rendelkeznie kell a szükséges szakértelemmel, tudással és tapasztalattal a telepítés

elvégzéséhez, és a következőkért felelős:

• Az aktuális és megfelelő nemzeti előírások, így az elektromos berendezések telepítésével és

a túlfeszültség-védelemmel kapcsolatos előírások ismerete

• Telepítés a Cambium Networks útmutatása szerint

Termékbiztonsági információk

Az alábbi általános biztonsági irányelvek az Ön személyes biztonságának védelmét és a

termék esetleges sérülésének elkerülését szolgálják. További információt a termék felhasználói

útmutatójában, a lenti hivatkozáson találhat. Tartsa szem előtt a következő biztonsági előírásokat:

• A statikus elektromosság ártalmas lehet az elektronikus összetevőkre. A termék megérintése

előtt szüntesse meg saját testének statikus elektromos töltését (földelt tiszta fém

megérintésével). Győződjön meg róla, hogy a termék megfelelően földelve van.

• Ügyeljen rá, hogy a berendezés ne legyen áramellátás alatt a telepítés során. Javítás előtt

mindig szüntesse meg a berendezés áramellátását.

• A kábeleket mindig szakképzett villanyszerelővel telepíttesse.

• A kültéri környezetek kapcsolataihoz kültéri használatra szánt kábeleket használjon.

Európai Uniós működés – Korlátozások

• A berendezés csak beltéri környezetben használható.

• CE CEMI A osztály – ﬁgyelmeztetés: A berendezés megfelel a CISPR32 A osztályának.

Lakókörnyezetben rádióinterferenciát okozhat.

Elektromos és elektronikus berendezéseket vagy tartozékokat ne helyezzen a háztartási

szemétbe. Egyes országokban vagy régiókban begyűjtő rendszerek működnek, amelyek

felügyelik az elektromos és elektronikus hulladékokat. Európai Uniós országokban forduljon helyi

berendezé sszolgáltatójának képiselőjéhez vagy a Cambium Networks támogatási központjához,

ha többet szeretne megtudni országa hulladékgyűjtési rendszeréről.

Felhasználói útmutató: https://www.cambiumnetworks.com/guides

Műszaki képzés: https://learning.cambiumnetworks.com

A Cambium támogatási központja: https://support.cambiumnetworks.com

Európai Uniós megfelelőségi nyilatkozat: http://www.cambiumnetworks.com/eu_dofc

Az elektromos és elektronikus berendezések hulladékairól szóló irányelv

29072440220RA10

Opcionális antenna Cambium Synchez

Antenna opzionale per sincronizzazi-

one Cambium

Opcjonalna antena dla funkcji

Cambium Sync

(Csak 24 port van)

Led színe

A cnMatrix

emblémás

(bekapcsolt

állapotot jelző,

power) led

folyamatosan kék –

a switch működik.

A cnMatrix

emblémás

(bekapcsolt

állapotot jelző,

power) led kéken

villog – a switch

épp inicializál.

Kolor kontrolki

LED

Niebieskie

logo cmMatrix

(kontrolka

zasilania) – stałe

światło oznacza

poprawne działanie

urządzenia.

Niebieskie

logo cmMatrix

(kontrolka

zasilania) – miganie

oznacza rozruchu

urządzenia.

Color del LED

El LED del logotipo

de cnMatrix

(alimentación)

está iluminado de

forma permanente

en azul: el

conmutador está

operativo.

El LED del logotipo

de cnMatrix

(alimentación)

parpadea en azul:

el conmutador se

está inicializando.

LED Rengi

cnMatrix Logosu

(Güç) LED ışığı

sürekli mavi – ağ

anahtarı çalışıyor

cnMatrix Logosu

(Güç) LED ışığı

yanıp sönen

mavi – ağ anahtarı

başlatılıyor.

Colore del LED

LED con il

logo cnMatrix

(alimentazione)

acceso ﬁsso in blu:

indica che lo switch

è in funzione.

LED con il

logo cnMatrix

(alimentazione)

lampeggiante in

blu: indica che lo

switch è in fase di

inizializzazione.

Helyi konzol [Local

Console] port

RJ45-csatlakozás

konzol-

hozzáféréshez.

Port konsoli

lokalnej

Gniazdo RJ45

umożliwiające

dostęp konsoli.

Puerto de la

consola local

Conexión RJ45

para acceso a la

consola.

Yerel Konsol

Bağlantı Noktası

Konsol erişimi için

RJ45 bağlantısı.

Porta per console

locale

Connessione RJ45

per l’accesso alla

console.

cnPulse port

redundáns szink-

ronjelforráshoz.

Port cnPulse

dla rezerwo-

wego źródła

synchronizacji.

Puerto cnPulse

para fuente de

sincronización

redundante.

cnPulse Bağlantı

Noktası

Yedek senkroni-

zasyon kaynağı için

cnPulse bağlantı

noktası.

Porta cnPulse

per fonte di

sincronizzazione

ridondante.

Antennaport

Antennaport belső

szinkronjelfor-

ráshoz.

Port anteny

Port anteny dla

wewnętrznego źródła

synchronizacji.

Puerto de antena

Puerto de antena para

fuente de sincroni-

zación interna.

Anten Bağlantı Noktası

Dahili senkronizasyon

kaynağı için anten

bağlantı noktası.

Porta per antenna

per fonte di

sincronizzazione

interna.

Adatportok és száloptikai

portok [Data, Fiber]

Adatforgalom továbbításához

a (rézalapú és száloptikai)

adatportok 1 Gbps, ill. 10 Gbps

sebességgel használhatók. PoE

tápellátás biztosítására a zöld

keretes (90 W-os aktív) és a

rózsaszín keretes (30 W-os

aktív vagy 15 W-os passzív)

portok alkalmasak.

Porty danych i światłowodowe

Porty danych (miedziane

i światłowodowe) mogą

przekazywać dane z prędkością

1 Gb/s i 10 Gb/s. Porty z

obwódką zieloną (aktywne

90 W) lub różową (aktywne

30 W / pasywne 15 W) mogą

dostarczać zasilanie PoE.

Puertos de datos y ﬁbra

Los puertos de datos (cobre

y ﬁbra) tienen una capacidad

de reenvío de tráﬁco de 1 Gbps

y 10 Gbps. Los puertos que

tienen un borde verde (90 W

activo) o rosa (30 W activo / 15

W pasivo) pueden suministrar

alimentación PoE.

Veri ve Fiber Bağlantı

Noktaları

Veri bağlantı noktaları (bakır

ve ﬁber) 1 GB/sn ila 10 GB/

sn traﬁk iletimi kapasitesine

sahiptir. Yeşil (90W aktif) p2-ya da

pembe (30W aktif / 15W pasif)

kenarlıklı bağlantı noktaları

Ethernet Üzerinden Güç (PoE)

sağlayabilir.

Porte dati e in ﬁbra

Le porte dati (in rame e ﬁbra)

hanno una capacità di 1 Gbps

e 10 Gbps per l’inoltro del

traco. Le porte con bordo

verde (90 W attivi) o rosa (30

W attivi/15 W passivi) possono

trasmettere potenza PoE.

Megjegyzés

• A switch indulása közben a Cambium Networks embléma kéken villog.

• A switch sikeres beindítását követően a Cambium Networks embléma kéken

világít.

Megjegyzés

A Cambium által jóváhagyott eltávolítható tápegységet (CRPS) szerezzenek be,

hivatalos forgalmazótól!

Szükséges kellék/kiegészítő

Eltávolítható tápegység (CRPS)

Nota

• Durante l’avvio dello switch, il logo luminoso di Cambium Networks

lampeggia in blu.

• Appena lo switch è stato avviato ed è funzionante, il logo luminoso di

Cambium Networks rimane acceso ﬁsso in blu.

Nota

L’alimentatore rimovibile (CRPS) Cambium approvato può essere acquistato

presso un rivenditore autorizzato.

Accessorio richiesto

Alimentatore rimovibile (CRPS)

Zawartość opakowania

8 śrub Przełącznik TX2028RF-P

Zaczepy do montażu na

stelażu typu rack (2 szt.)

(Tylko 24 porty)

Uwaga

• Rozruch przełącznika jest sygnalizowany miganiem niebieskiego podświetlonego

logo Cambium Networks.

• Gdy przełącznik jest gotowy do pracy, podświetlone niebieskie logo Cambium

Network przestanie migać i będzie stale zapalone.

Nota

• Mientras el conmutador se está iniciando, el logotipo de Cambium Networks

parpadea en azul.

• Una vez a pleno funcionamiento, el logotipo de Cambium Networks estará

iluminado permanentemente en azul.

Not

• Ağ anahtarı başlatıldığında, ışıklı Cambium Networks logosu mavi renkte yanıp

söner.

• Ağ anahtarı tam olarak çalışır durumdayken, ışıklı Cambium Networks logosu

sabit mavi renkte yanar.

Uwaga

Należy nabyć zatwierdzony przez Cambium odłączany zasilacz (CRPS) poprzez

autoryzowanego sprzedawcę.

Nota

Adquiera una fuente de alimentación extraíble (CRPS) aprobada por Cambium a

través de un distribuidor autorizado.

Not

Yetkili bir satıcı aracılığıyla Cambium onaylı çıkarılabilir güç kaynağı (CRPS) satın alın.

Wymagane akcesoria Accesorio necesario

Gerekli Aksesuar

Odłączany zasilacz (CRPS) Fuente de alimentación extraíble (CRPS)

Çıkarılabilir Güç Kaynağı (CRPS)

Antena opcional para sincronización

Cambium

Cambium Sync için isteğe bağlı anten

Produktspezifikationen

Marke:	Cambium Networks
Kategorie:	Schalter
Modell:	cnMatrix TX2012R-P
Breite:	260 mm
Tiefe:	250 mm
Gewicht:	2240 g
Höhe:	44 mm
Betriebstemperatur:	-10 - 65 °C
Relative Luftfeuchtigkeit in Betrieb:	55 - 95 %
Verpackungsbreite:	375 mm
Verpackungstiefe:	315 mm
Verpackungshöhe:	92 mm
Paketgewicht:	2730 g
Netzstandard:	IEEE 802.1D, IEEE 802.1Q, IEEE 802.1ab, IEEE 802.1p, IEEE 802.1s, IEEE 802.1w, IEEE 802.3, IEEE 802.3ab, IEEE 802.3ac, IEEE 802.3ad, IEEE 802.3u, IEEE 802.3x
Quality of Service (QoS) Support:	Ja
Power over Ethernet (PoE):	Ja
Temperaturbereich bei Lagerung:	-40 - 70 °C
Switch-Typ:	Managed
Anzahl der basisschaltenden RJ-45 Ethernet Ports:	8
Basic Switching RJ-45 Ethernet Ports-Typ:	Gigabit Ethernet (10/100/1000)
10G-Unterstützung:	Ja
MAC-Adressentabelle:	16000 Eintragungen
Jumbo Frames Unterstützung:	Ja
Rack-Einbau:	Nein
Multicast Unterstützung:	Ja
Port-Spiegelung:	Ja
Link Aggregation:	Ja
VLAN-Unterstützung:	Ja
Anzahl der VLANs:	4000
DHCP-Funktionen:	DHCP client, DHCP relay, DHCP server, DHCP snooping
Management-Protokolle:	SNMP v1/v2/v3
Mittlere Betriebsdauer zwischen Ausfällen (MTBF):	393648 h
Speicherkapazität:	512 MB
MAC Adressen Filtern:	Ja
Reset-Knopf:	Ja
Flash-Speicher:	128 MB
Unterstützung Datenflusssteuerung:	Ja
Broadcast-Sturmkontrolle:	Ja
Netzteil enthalten:	Ja
Transferrate:	120 Mpps
Jumbo-Frames:	9000
Switch-Ebene:	L2/L3
Anzahl Power over Ethernet plus (PoE+) Anschlüsse:	8
Zugriffkontrollliste:	Ja
Anzahl von Stromversorgungseinheiten:	1
Unterstützung für redundantes Netzteil:	Ja
SSH-/SSL-Unterstützung:	Ja
Statische Route:	Ja
Durchsatz:	96 Gbit/s
Menge Modul-Steckplätze SFP+:	4
Anzahl der statischen Routen:	64
IGMP-Proxy:	Ja
IGMP-Snooping:	Ja
IGMP-Einträge:	256
