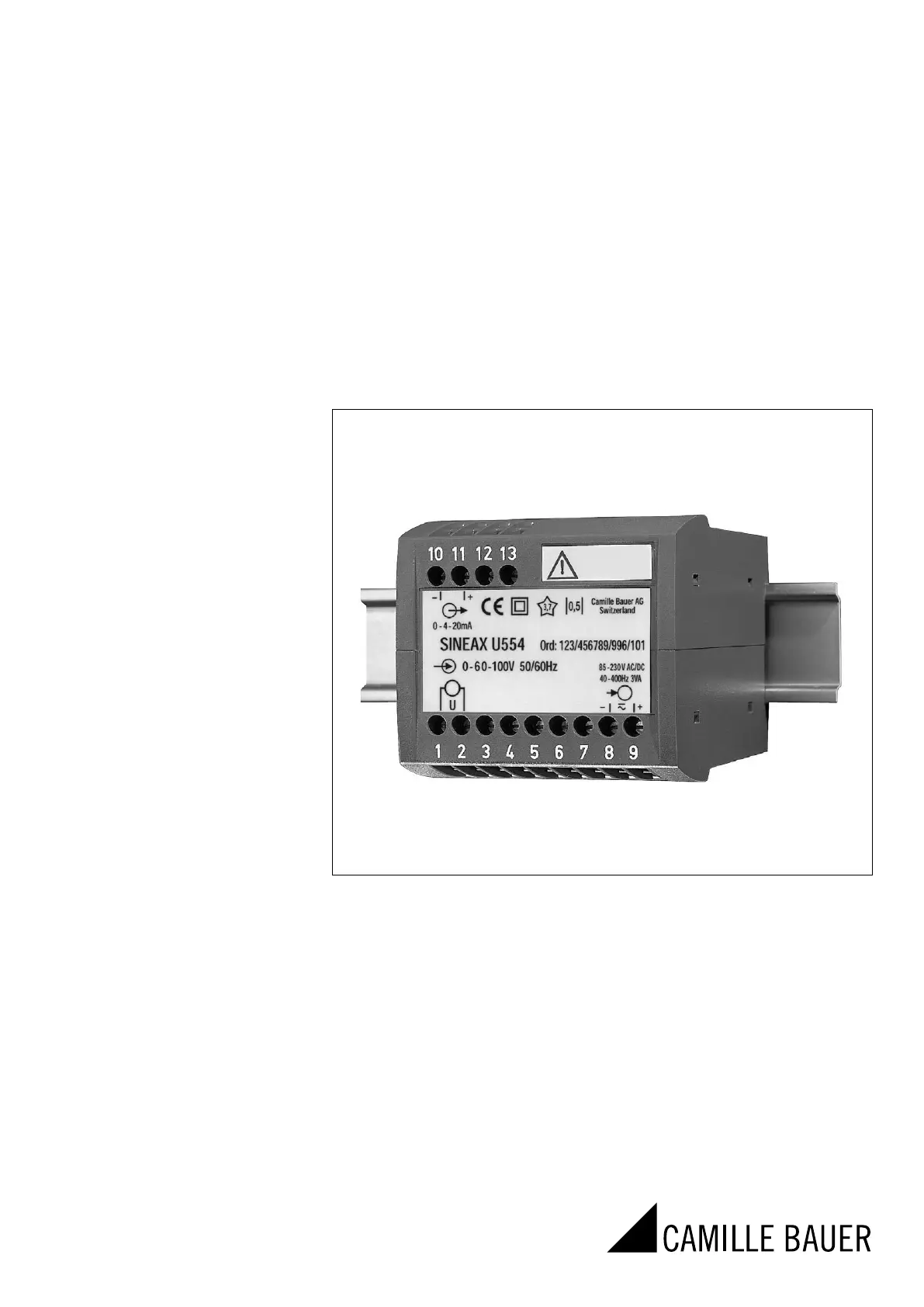

Betriebsanleitung
Messumformer für Wechselspannung
mit verschiedenen Kennlinien SINEAX U554
Mode d’emploi
Convertisseur de mesure pour tension alternative
avec fonction de transfert selon option SINEAX U554
Operating Instructions
Transducer for AC voltage
with different characteristics SINEAX U554
Camille Bauer Metrawatt AG
Aargauerstrasse 7
CH-5610 Wohlen/Switzerland
Phone +41 56 618 21 11
Fax +41 56 618 21 21
info@cbmag.com
www.camillebauer.com
2

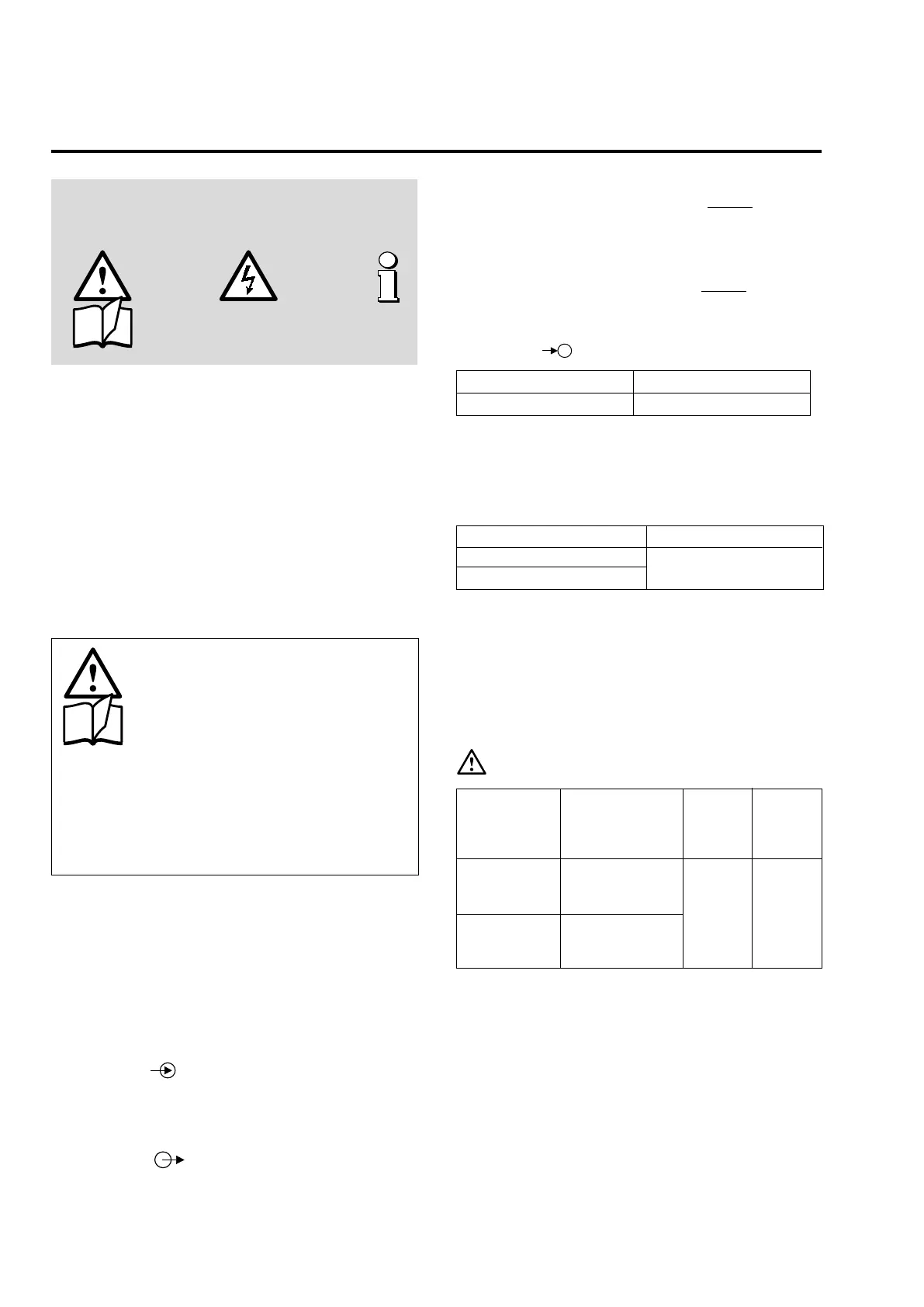

Betriebsanleitung
Messumformer für Wechselspannung mit verschiedenen Kennlinien
SINEAX U554
Sicherheitshinweise, die unbedingt beachtet werden
müssen, sind in dieser Betriebsanleitung mit folgenden
Symbolen markiert:
Inhaltsverzeichnis
1. Erst lesen, dann ............................................................2
2. Kurzbeschreibung .........................................................2
3. Technische Daten .......................................................... 2
4. Befestigung ...................................................................3
5. Elektrische Anschlüsse .................................................. 3
6. Inbetriebnahme und Wartung ........................................3
7. Demontage-Hinweis ......................................................8
8. Mass-Skizze ..................................................................8
9. Konformitätserklärung ................................................... 8
1. Erst lesen, dann …
Der einwandfreie und gefahrlose Betrieb
setzt voraus, dass die Betriebsanleitung
gelesen und die in den Abschnitten
4. Befestigung
5. Elektrische Anschlüsse
enthaltenen Sicherheitshinweise beachtet
werden.
Der Umgang mit diesem Gerät sollte nur durch ent-
sprechend geschultes Personal erfolgen, das das Gerät
kennt und berechtigt ist, Arbeiten in regeltechnischen
An lagen auszuführen.
Bei einem Eingriff in das Gerät erlischt der Garantie-
anspruch.
2. Kurzbeschreibung
Der Messumformer SINEAX U554 dient zur Umwandlung einer
sinusförmigen oder verzerrten Wechselspannung.
Als Ausgangssignal steht ein eingeprägtes Gleichstrom-
oder aufgeprägtes Gleichspannungssignal zur Verfügung,
das sich proportional zum Messwert verhält.
3. Technische Daten
Messeingang
Nennfrequenz: 50/60 oder 400 Hz
Eingangsnenn-
spannung: 0 bis 20 bis 0 bis 690 V
Messausgang
Gleichstrom: 0(0,2) bis 1 bis 0(4) bis 20 mA
15 V
I
AN
[mA]
U
A
[V]
4 mA
DC – 15 bis + 33%
AC ± 15%
± 15%
Intern ab
Mess-
eingang
Bürdenspannung: 15 V
Aussenwiderstand: R
ext
max. [kΩ] ≤
I
AN
= Ausgangsstromendwert
Gleichspannung: 0(0,2) bis 1 bis 0(2) bis 10 V
Aussenwiderstand: R
ext
min. [kΩ] ≥
Einstellzeit: 50 oder 300 ms
Hilfsenergie
Nennspannung U
N
Nenngebrauchsbereich
AC 230 V 207 bis 253 V
Nenngebrauchsbereich
der Frequenz: 45 bis 50 bis 60 bis 65 Hz
Leistungsaufnahme: ≤ 3 VA bei H = U
N
DC-, AC-Netzteil (DC oder 40 bis 400 Hz)
Nennspannung Toleranz-Angabe
85 bis 230 V DC / AC
24 bis 60 V DC / AC
Leistungsaufnahme: ≤ 2 W bzw. ≤ 4 VA
Optionen
Anschluss auf
Niederspannungsseite: 24 V AC oder 24 bis 60 V DC,
siehe Bild 3
Hilfsenergie ab Mess-
eingang (self powered): ≥ 24 bis 60 V AC oder 85 bis
230 V AC, siehe Bild 4
Max. und min. Messeingangsspannung beachten!
Schildaufdruck Eingangs- Toleranz Hilfs-
spannungsbereich energie-
= interner Hilfs- Anschluss
energie-Bereich
Self powered
by 1/2 (int. 24 bis 60 V AC
24 bis 60 V)
Self powered
by 1/2 (int. 85 bis 230 V AC
85 bis 230 V)
Genauigkeitsangaben (Analog EN 60688)
Bezugswert: Ausgangsendwert
Grundgenauigkeit: Klasse 0,5
Sicherheit
Verschmutzungsgrad: 2
Überspannungs-
kategorie: III
Produktspezifikationen
| Marke: | Camille Bauer |
| Kategorie: | Nicht kategorisiert |
| Modell: | SINEAX U554 |
