Seite 1/5
1

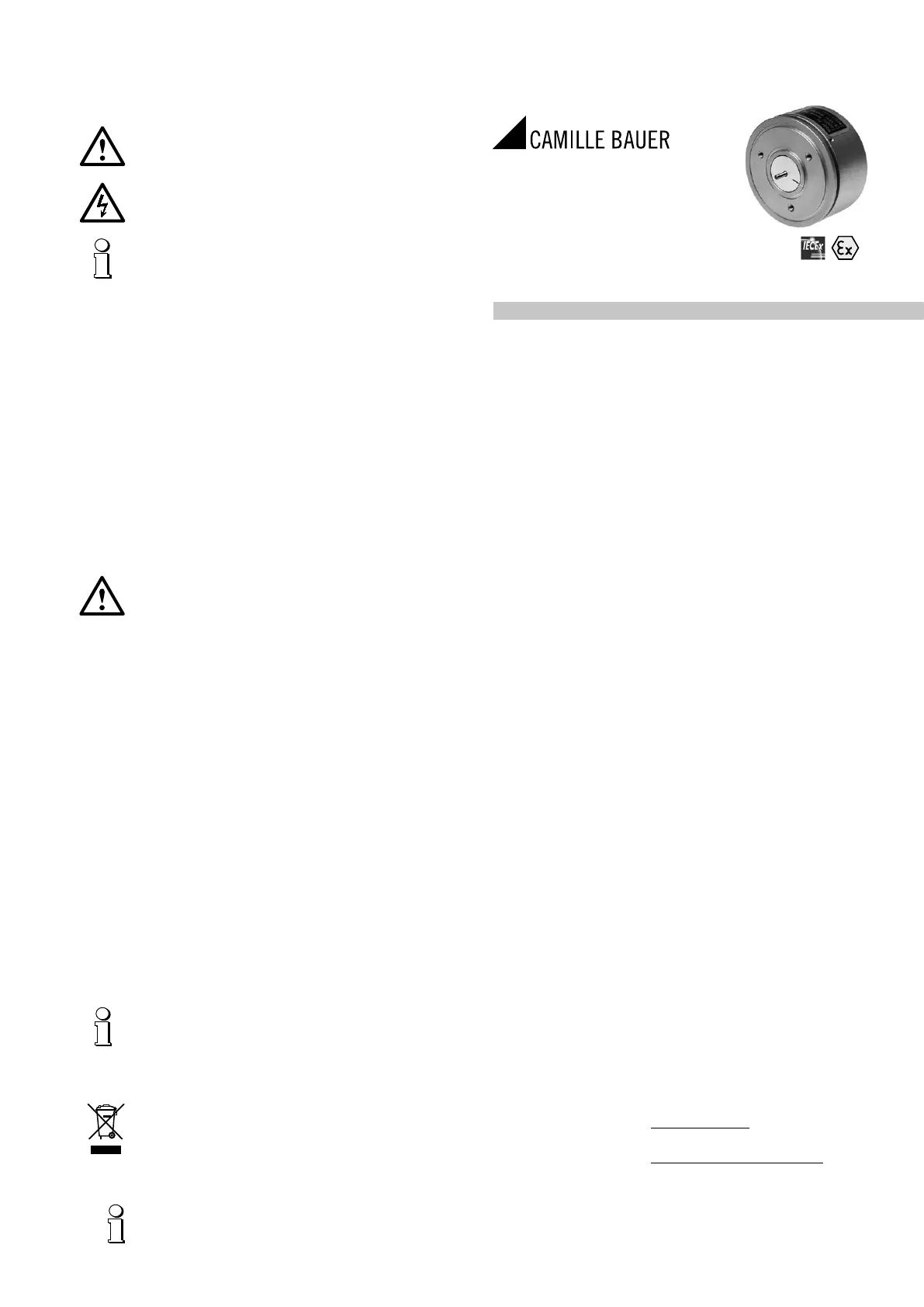

1. Sicherheitshinweise
1.1 Symbole
Die Symbole in dieser Anleitung weisen auf Risiken hin und haben folgende
Bedeutung:
Warnung bei möglichen Gefahren.
Nichtbeachtung kann zu Betriebsstörungen führen.
Nichtbeachtung kann zu Betriebsstörungen und
Personenschäden führen.
Info für bestimmungsgerechte
Produkthandhabung.
1.2 Bestimmungsgemässe Verwendung
• Der Messumformer KINAX 3W2 ist ein Präzisions mess gerät. Er dient zur Er-
fassung von Winkelpositionen, Aufbereitung und Bereitstellung von Messwerten
als elektrische Ausgangssignale für das Folgegerät. Drehgeber nur zu diesem
Zweck verwenden.
• Der Drehwinkel-Messumformer ist nicht zur Drehzahlmessung bestimmt.
•
Das Gerät ist für den Einbau in industriellen Anlagen vorgesehen und erfüllt die
Anforderungen nach EN 61010-1.
•
Geräteausführungen mit Explosionsschutz dürfen nur in den geplanten Einsatz-
zwecken eingesetzt und müssen in ein Gehäuse mit einem Gehäuseschutzgrad
von mindestens IP20 nach EN 60529 eingebaut werden. Der Einsatz in anderen
explosionsgefährdeten Bereichen ist nicht zulässig.
•
Der Hersteller haftet nicht für Schäden, die auf unsachgemässe Behandlung,
Modifikationen oder nicht bestimmungsgemässe Anwendungen zurückzuführen
sind.
1.3 Inbetriebnahme
• Einbau, Montage, Installation und Inbe triebnahme des Gerätes
muss ausschliesslich durch eine qualifizierte Fachkraft ausgeführt
werden.
•
Betriebsanleitung des Herstellers muss beachtet werden.
•
Vor Inbetriebnahme der Anlage alle elektrischen Verbindungen
überprüfen.
•
Wenn Montage, elektrischer Anschluss oder sonstige Arbeiten am
Gerät und an der Anlage nicht fachgerecht ausgeführt werden,
kann dies zu Fehlfunktion oder Ausfall des Gerätes führen.
•
Eine Gefährdung von Personen, eine Beschädigung der Anlage
und von Betriebseinrichtungen durch Ausfall oder Fehlfunktion
des Gerätes muss durch geeignete Sicherheitsmassnahmen
ausgeschlossen werden.
•
Das Gerät nicht ausserhalb der Grenzwerte betreiben, welche
in der Anleitung angegeben sind.
•
Geräteausführungen mit Explosionsschutz dürfen nur in Betrieb
genommen werden, wenn...
- die Angaben auf dem Typenschild des Gerätes mit dem
zulässigen EX-Einsatzbereich vor Ort übereinstimmen
(Gerätegruppe, Kategorie, Zone, Temperaturklasse bzw.
maximale Oberflächentemperatur)
- die Angaben auf dem Typenschild des Gerätes mit dem
Spannungsnetz übereinstimmen.
- das Gerät unbeschädigt ist und
- sichergestellt ist, dass keine explosionsfähige Atmosphäre,
Öle, Säure, Gase, Dämpfe, Strahlungen etc. bei der Montage
vorhanden sind.
1.4 Reparaturen und Änderungen
Reparaturen und Änderungen sind ausschliesslich durch den Her-
steller auszuführen. Bei unsachgemässen Eingriffen in das Gerät
erlischt der Garantieanspruch. Änderungen, die zur Verbesserung
des Produktes führen, behalten wir uns vor.
1.5 Entsorgung
Geräte und Bestandteile dürfen nur fachgerecht und nach län-
derspezifischen Vorschriften entsorgt werden.
1.6 Transport und Lagerung
Die Geräte sind ausschliesslich in der Originalverpackung
zu transportieren und zu lagern. Geräte nicht fallen lassen
oder grösseren Erschütterungen aussetzen.
Messumformer
für Drehwinkel
KINAX 3W2
57-3W2 Bd 993304-11 08.22
PM1000604 000 03
Camille Bauer Metrawatt AG
Aargauerstrasse 7
CH-5610 Wohlen/Switzerland
Telefon +41 56 618 21 11
Telefax +41 56 618 21 21
info@cbmag.com
www.camillebauer.com
Betriebsanleitung
2. Lieferumfang
- Drehwinkel-Messumformer KINAX 3W2, gemäss Bestelloptionen
- 3 Spannklammern
- Je 1 Betriebsanleitung in Deutsch, Französisch und Englisch
- 1 EG-Baumusterprüfbescheinigung, nur bei ATEX-Zulassung
3. Anwendung
Der Messumformer KINAX 3W2 erfasst kontaktlos die Winkelstellung einer Welle und
formt sie in einen eingeprägten, dem Messwert proportionalen Gleichstrom um.
Durch die kompakte Ausführung eignen sich die Drehwinkel-Messumformer beson-
ders für den Einbau oder Anbau in/an Geräte oder Apparate.
Ausführungen in Zündschutzart «Eigensicherheit Ex ia IIC T6 Gb» mit eigensicherem
Messausgang ergänzen die Baureihe des Messumformers.
4. Hauptmerkmale
• Kompakte Drehwinkel-Messumformer für den Einbau oder Anbau
• Kapazitives Abtastsystem
• Analoges Ausgangssignal 0/4…20 mA mit 2-, 3- oder 4-Drahtanschluss
• Antriebswelle ohne mechanische Anschläge, durchdrehbar
• Geringes Anlaufdrehmoment < 0,001 Ncm
• Verschleissfrei und wartungsarm
• Mit Explosionsschutz „Ex ia IIC T6 Gb”, nach ATEX und IECEx lieferbar
• Maritime Ausführung (Vormals GL, Germanischer Lloyd) lieferbar
5. Technische Daten
5.1 Messeingang
Winkel-Messbereich: 0…≥ 5 bis 0… ≤ 270°
Vorzugsbereiche
0…10°, 0…30°, 0…60°, 0…90°,
0…180° oder 0…270°
Wellen-Durchmesser: ∅
2 mm, ∅ 6 mm und 1/4”
Anlaufdrehmoment: max. 0,001 Ncm bei 2 mm Welle
max. 0,03 Ncm bei 6 mm bzw. 1/4” Welle
Drehrichtung: Bei Bestellung wählbar
5.2 Messausgang
Ausgangsgrösse I
A
: Eingeprägter Gleichstrom, proportional zum Dreh-
winkel
Normbereich: 0…1 mA, 3- oder 4-Drahtanschluss
0…5 mA, 3- oder 4-Drahtanschluss
0…10 mA, 3- oder 4-Drahtan schluss
4…20 mA, 2-Drahtanschluss
oder
0…20 mA, 3- oder 4-Drahtan schluss durch Poten-
tiometer einstellbar
4…20 mA, 3- oder 4-Drahtan schluss
Nicht-Normbereiche: 0…> 1,00 bis 0…< 20 mA
3- oder 4-Drahtanschluss
Hilfsenergie: Standard (Nicht-Ex):
Eingangsspannung U
i
: 12...33 V
Explosionsschutz Eigensicherheit ia:
Eingangsspannung U
i
: 12...30 V
max. Eingangsstrom I
i
: 160 mA
max. Eingangsleistung P
i
: 1 W
max. innere Kapazität C
i
: 10 nF
max. innere Induktivität L
i
: vernachlässigbar klein
2
Restwelligkeit des
Ausgangsstromes: <0,3 % p.p.
Einstellzeit: < 3,5 ms
Aussenwiderstand: R
ext max.
[kΩ] =
H = Hilfsenergie
IA= Endwert der Ausgangsgrösse
5.3 Genauigkeitsangaben
Bezugswert: Messbereich
Grundgenauigkeit: Fehlergrenze ≤ 0,5 % für Bereiche 0…≤ 150°
Fehlergrenze ≤ 1,5 % für Bereiche von 0…> 150 bis
0…270°
Reproduzierbarkeit: < 0,2 %
Temperatureinfluss
(-40…+70 °C): ± 0,2 % / 10 K
5.4 Einbauangaben
Material: Gehäuse: Metall (Alu), Oberfläche Alodine 400
Gebrauchslage: beliebig
Zulässige statische
Belastung der Welle:
5.5 Vorschriften
Störaussendung: EN 61 000-6-3
Störfestigkeit: EN 61000-6-2
Prüfspannung: 500 Veff, 50 Hz, 1 Min.
Alle Anschlüsse gegen Gehäuse
Zulässige
Gleichtaktspannung: 100 V, 50 Hz
Gehäuseschutzart: IP 50 nach EN 60529
5.6 Umgebungsbedingungen
Klimatische
Beanspruchung: Standard Ausführung:
Temperatur – 25 bis + 70 °C
Rel. Feuchte im Jahresmittel ≤ 90 % oder
Ausführung mit erhöhter Klimafestigkeit:
Temperatur -40 bis + 70 °C
Rel. Feuchte im Jahresmittel ≤ 95 %
Ex-Ausführung:
Temperatur -40 bis + 55 °C bei T6
bzw. -40 bis + 70 °C bei T5
bzw. -40 bis + 75 °C bei T4
Betriebshöhe: 2000 m max.
Transport- und
Lagerungstemperatur: – 40 bis + 80 °C
Vibrationsfestigkeit: 5 g je 2 h in 3 Richtungen
f ≤ 200 Hz
Schockfestigkeit: 3x50 g je 10 Stösse
in allen Richtungen
5.7 Betrieb in explosionsgefährdeten Bereichen
Gasexplosionsschutz: Kennzeichnung: Ex ia IIC T6 Gb
Normkonformität: ATEX:
EN 60079-0:2012
EN 60079-11:2012
IECEx:
IEC 60079-0:2011
IEC 60079-11:2011-06
Zündschutzart: ia
Temperaturklasse: T6
Gruppe nach
EN60079-0:2012: II
• Der Einsatz in anderen explosionsgefährdeten Bereichen ist nicht zulässig.
• An Betriebsmittel, die in explosionsgefährdeten Bereichen eingesetzt werden,
dürfen keine Veränderungen vorgenommen werden.
Geräte mit Explosionsschutz sind entsprechend den Angaben
in der Betriebsanleitung zu betreiben. Die für die Verwendung
bzw. den geplanten Einsatzzweck geltenden Gesetze, Richtli-
nien und Normen sind zu beachten.

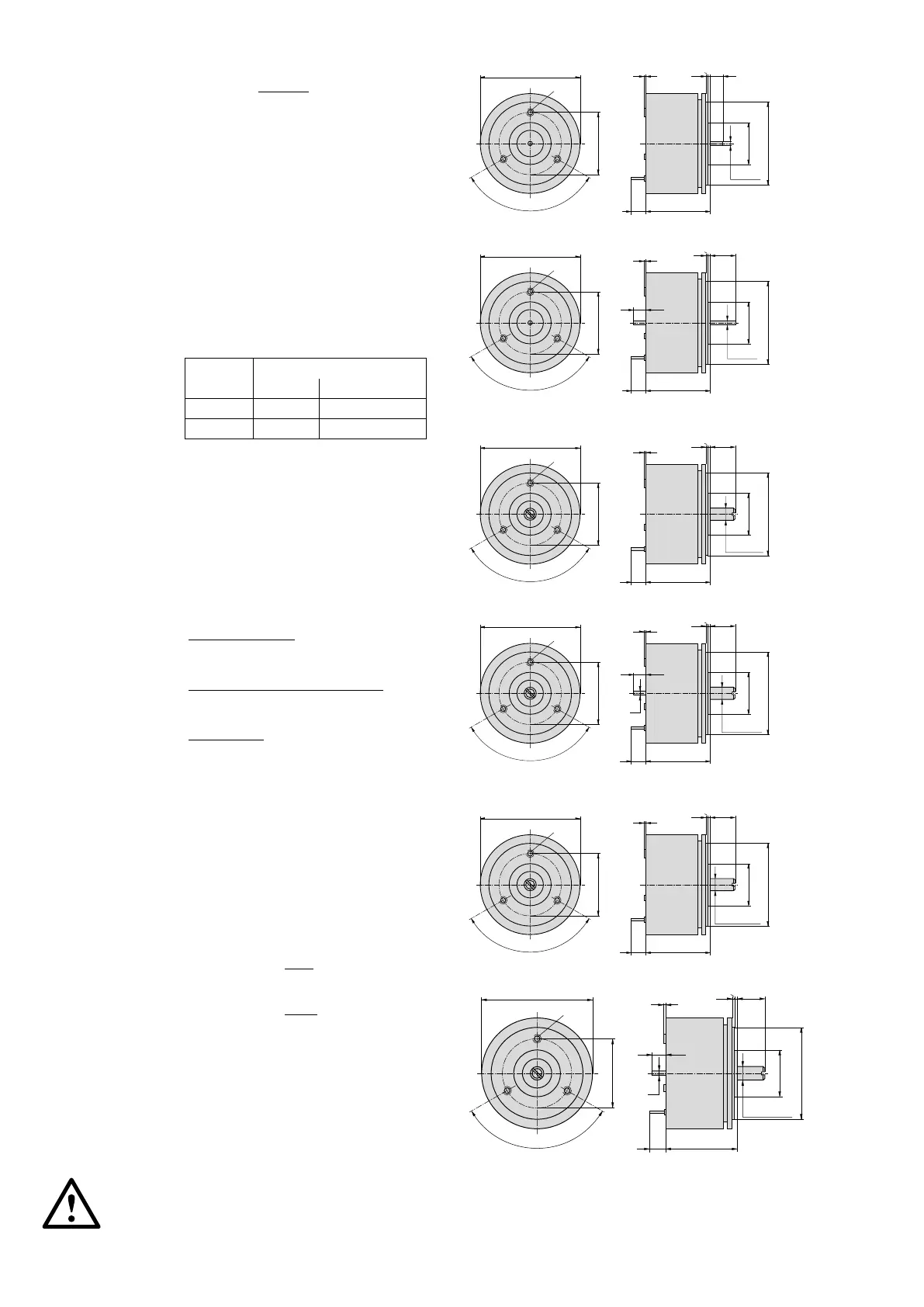

5.8 Abmessungen
M3
4,5 tief
48
30
±0,1
120°
7
26,1
Ø2
Ø 20 f7
Ø 40 f7
–0,008
–0,014
116
1
Bild 1. KINAX 3W2 mit Standard-Antriebswelle nur vorn, Ø 2 mm, Länge 6 mm.
M3
4,5 tief
48
30
±0,1
120°
7
26,1
Ø2
Ø 20 f7
Ø 40 f7
–0,008
–0,014
1112
6
1
Bild 2. KINAX 3W2 mit Spezial-Antriebswelle vorn und hinten.
Vorn: Ø 2 mm, Länge 12 mm. Hinten: Ø 2 mm, Länge 6 mm.
M3
4,5 tief
48
30
±0,1
120°
7
26,1
Ø6 g6
Ø 20 f7
Ø 40 f7
1112
1
–0,004
–0,012
Bild 3. KINAX 3W2 mit Spezial-Antriebswelle nur vorn, ∅ 6 mm, Länge 12 mm.
M3
4,5 tief
48
30
±0,1
120°
7
26,1
Ø 20 f7
Ø 40 f7
1112
1
6
Ø2
Ø6 g6
–0,004
–0,012
Bild 4. KINAX 3W2 mit Spezial-Antriebswelle vorn und hinten.
Vorn: ∅ 6 mm, Länge 12 mm. Hinten: ∅ 2 mm, Länge 6 mm.
M3
4,5 tief
48
30
±0,1
120°
7
26,1
Ø1/4˝
(6,35 g6)
Ø 20 f7
Ø 40 f7
1112
1
–0,005
–0,014
Bild 5. KINAX 3W2 mit Spezial-Antriebswelle nur vorn, ∅ 1/4”, Länge 12 mm.
M3
4,5 tief
48
30
±0,1
120°
7
26,1
Ø1/4˝
(6,35 g6)
Ø 20 f7
Ø 40 f7
1112
1
–0,005
–0,014
6
Ø2
Bild 6. KINAX 3W2 mit Spezial-Antriebswelle vorn und hinten.
Vorn: ∅ 1/4
”, Länge 12 mm. Hinten: ∅ 2 mm, Länge 6 mm.
H [V]-12V
I
A
[mA]
Richtung
Antriebswellen Ø
2 mm 6 mm bzw. 1/4”
radial max. 16 N 83 N
axial max. 25 N 130 N
