VQ604s Bd Version 02 12.22
Betriebsanleitung

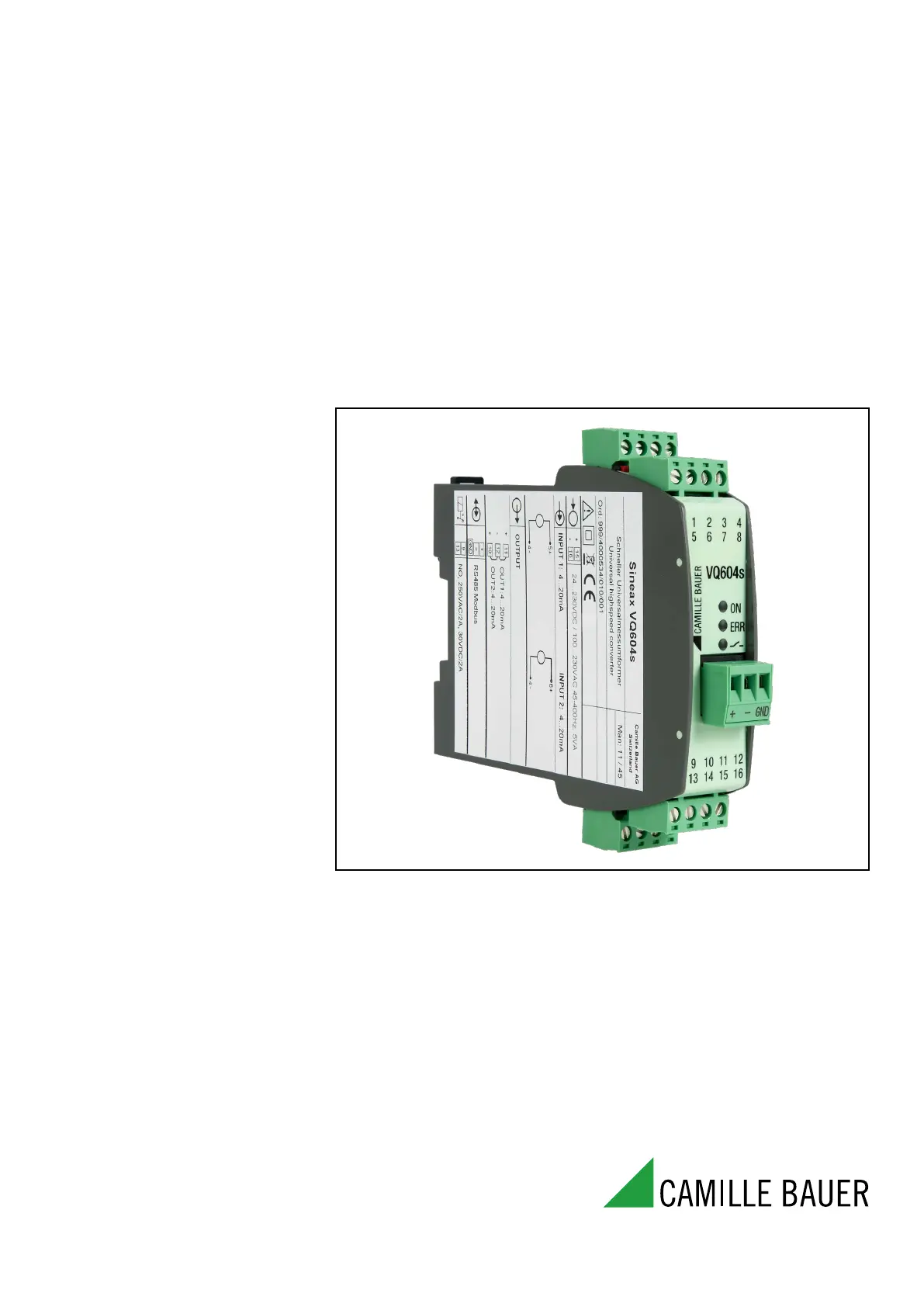

SINEAX VQ604s
Programmierbarer
multifunktionaler Messumformer
mit sehr schnellen Einstellzeiten
Camille Bauer Metrawatt AG
Aargauerstrasse 7
CH-5610 Wohlen/Switzerland
Telefon +41 56 618 21 11
Telefax +41 56 618 21 21
info@camillebauer.com
www.camillebauer.com
1000778 000 01
2 Betriebsanleitung VQ604s Bd Camille Bauer Metrawatt AG
Betriebsanleitung
Programmierbarer multifunktionaler Messumformer SINEAX VQ604s
Erst lesen, dann …
Der einwandfreie und gefahrlose Betrieb setzt
voraus, dass diese Betriebsanleitung gelesen
und verstanden wurde!
Geräte dürfen nur fachgerecht entsorgt
werden!
Inhaltsverzeichnis
1. Funktionsbeschreibung ...............................................2
2. Verbinden mit dem PC und Aufbauen einer
Kommunikation via CB-Manager ................................. 2
3. Blockschaltbild ............................................................ 3
4. Technische Daten ........................................................ 4
5. Signalfluss .................................................................... 8
6. Modbus-Schnittstelle ................................................. 11
6.1 EIA-RS-485 Standard .......................................... 11
6.2 Codierung und Adressierung...............................11
6.3 Mapping .............................................................. 12
6.4 Geräte-Identifikation ............................................ 12
6.5 Messwerte ........................................................... 13
6.6 Konfigurationsparameter ..................................... 14
7. Elektrische Anschlüsse .............................................. 20
8. Mass-Skizze...............................................................22
9. Zubehör ..................................................................... 22
10. Konformitätserklärung ............................................... 22
1. Funktionsbeschreibung
Der VQ604s ist ein multifunktionaler Messumformer für Hut-
schienenmontage mit folgenden Hauptmerkmalen:
● Schnelle Messung von DC-Spannung, DC-Strom,
Temperatur (RTD, TC) und Widerstand
● Einstellzeit bis 10 ms
● Sensoranschluss ohne externe Brücken
● 2 Eingänge (z.B. für Sensoren-Redundanz oder Diffe-
renzbildung)
● 2 Ausgänge (I)
● 2 Eingänge können untereinander verknüpft werden
und den 2 Ausgängen zugeordnet werden, wodurch
Berechnungen und Sensorüberwachungen (z.B. vor-
ausschauende Wartung der Sensoren) möglich sind
● Systemfähig: Kommunikation über Modbus-
Schnittstelle
● Frei programmierbares Relais z.B. zur Grenzwert- oder
Alarmsignalisierung
● AC/DC-Weitbereichsnetzteil
● Steckbare hochwertige Schraub- oder Zugfederklem-
men
Sämtliche Einstellungen des Gerätes können mittels PC-
Software an die Messaufgabe angepasst werden. Die
Software dient auch zur Visualisierung, Inbetriebnahme und
zum Service.

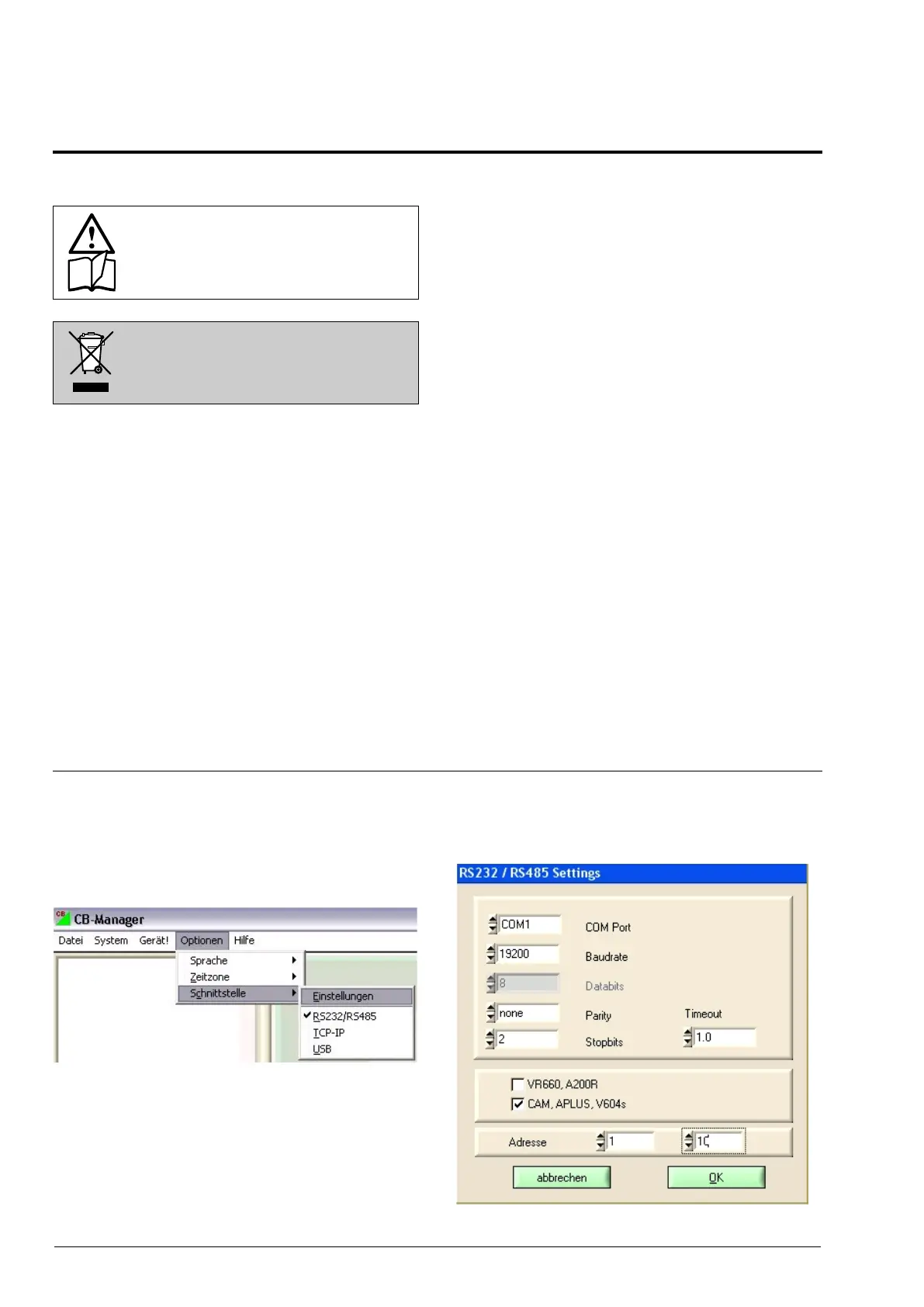

2. Verbinden des SINEAX VQ604s mit dem PC und Aufbauen einer Kommunikation via CB-Manager.
Die Kommunikation des VQ604s mit dem PC (CB- Ma-
nager) erfolgt über eine RS 232/RS485 Schnittstelle via
MODBUS Protokoll.
Hierzu sind folgende Einstellungen zu wählen:
Unter Optionen / Schnittstelle ist die RS 232/ RS485
Schnittstelle auszuwählen.
Dies gilt auch, wenn ein RS485/USB Konverter verwendet
wird und der Konverter über den USB Anschluss mit dem
Computer verbunden ist.
Anschliessend sind unter Optionen / Schnittstelle / Einstel-
lungen folgend Einstellungen vorzunehmen:
