Seite 1/12
The Model 5M40 is a single-channel conditioner which accepts any AC or unipolar
pulse input, irrespective of waveform, from turbine flow meters, magnetic pick ups or
similar frequency-generating transducers. The frequency source can be grounded or floating.
For environments which may have high frequency noise or a DC offset on the input signal,
the 5M40 contains input suppression and DC offset capacitive coupled signal terminals.
When used with an open-collector type sensor, the 5M40 requires a pull-up resistor
(typically 10k Ohms) between + Signal and + Excitation.
1 GENERAL DESCRIPTION AND SPECIFICATIONS
Model 5M40 Frequency Module
Access switch settings via the front
panel of the 5M40 by gently pulling the
clear plastic cover (from the bottom
side) so the cover rotates open from
5M40
DIN Frequency Conditioner
MODEL 5M40
Frequency
C
ONDITIONER Module
1.A.1.5M40
GENERAL DESCRIPTION AND SPECIFICATIONS 5M40.1
or without power to the unit. Once
completed, return the cover to the

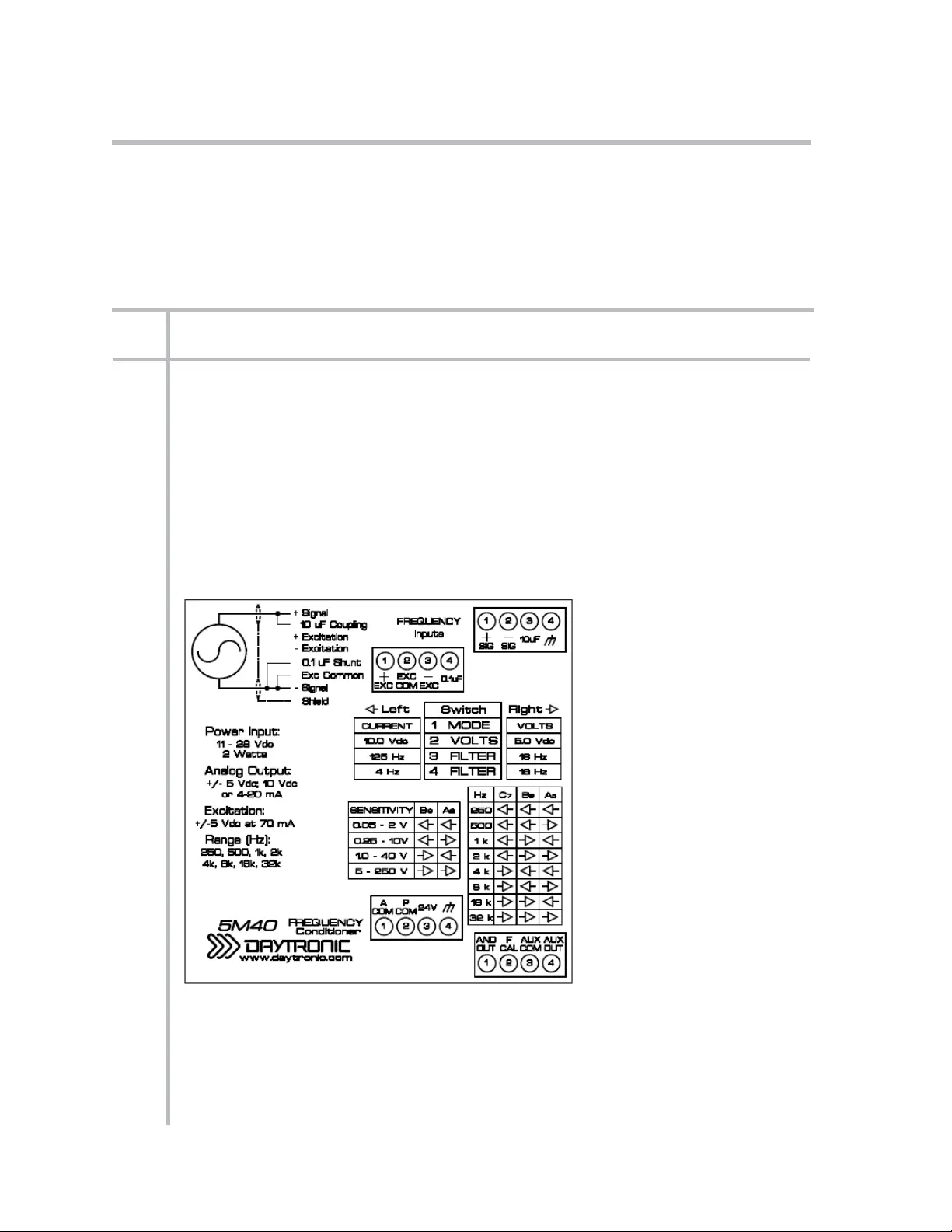

View of Side Label of the Model 5M40 Frequency Module
the top. Use a small tool or finger to
place the switches to the left or right
position as you face the front of the
module. This process can be done with
original position.
Sensitivity Operation
The 5M40 contains four selectable input
sensitivity ranges which allows the user
to accommodate input signal levels to
the 5M40's "Smart Schmitt" trigger circuit
flow turbine meters) and up to inputs as high
as 250 Volts as seen in magnetic speed
sensors.
The Model 5M40 is calibrated by means of a “two-point (dead-weight)” process involving
a known frequency standard or through the use of the "F CAL" reference provided.
92340.00
for signals as low as 50 millivolts ( i.e. low
WARNING
Death, serious injury, or fire
hazard could result from improper connection of this instrument. Read and understand this
manual before connecting this instrument. Follow all installation and operating instructions while using this instrument.
Connection of this instrument must be performed in compliance with the National Electrical Code (ANSI/NFPA 70-2014) of
USA
and any additional safety requirements applicable to your installation.
Installation, operation, and maintenance o
f this instrument must be performed by qualified personnel only. The National
Electrical Code defines a qualified person as “one who has demonstrated the skills and knowledge related to the construction
and operation of the electrical equipment and installations, and who has received safety training on the hazards involved.”
Qualified personnel who work on or near exposed energized electrical conductors must follow applicable safety related
work
practices and procedures including appropriate personal protective equipment in compliance with the Standard for
Electrical Safety Requirements for Employee Workplaces (ANSI/NFPA 70E-2012) of USA and any additional workplace safety
requirements applicable to your installation.
ADVERTENCIA
Una conexión incorrecta de este instrumento puede producir la muerte, lesiones graves y riesgo de incendio. Lea y entienda
este manual antes de conectar. Observe todas las instrucciones de instalación y operación durante el uso
de este
instrumento.
La conexión de este instrumento a un sistema eléctrico se debe realizar
en conformidad con el Código Eléctrico Nacional
(ANSI/NFPA 70-2014) de los E.E.U.U., además de cualquier otra norma de seguridad correspondiente a su
establecimiento.
La instalación, operación y mantenimiento de este instrumento debe ser realizada por personal calificado solamente. El
Código Eléctrico N
acional define a una persona calificada como "una que esté familiarizada con la construcción y operación del
equipo y con los riesgos involucrados."
El personal cualificado que trabaja encendido o acerca a los conductores eléctricos energizados expuestos debe seguir
prácticas y procedimientos relacionados seguridad aplicable del trabajo
incluyendo el equipo protector personal apropiado
en conformidad con el estándar para los requisitos de seguridad eléctricos para los lugares de trabajo del empleado (ANSI/
NFPA 70E-2012) de los E.E.U.U. y cualquier requisito de seguridad adicional del lugar de trabajo aplicable a su instalación.
AVERTISSEMENT
Si l'instrument est mal connecté, la mort, des blessures graves, ou un danger d'incendie peuvent s'en suivre. Lisez
attentivement ce manuel avant de connecter
l'instrument. Lorsque vous utilisez l'instrument, suivez toutes les
instructions d'installation et de service.
Cet instrument doit être connecté conformément
au National Electrical Code (ANSI/NFPA 70-2014) des Etats-Unis et à
toutes les exigences de sécurité applicables à votre installation.
Cet instrument doit être installé, utilisé et entretenu uniquement par un personnel qualifié. Selon le National Electrical
Code, une personne
est qualifiée si "elle connaît bien la construction et l'utilisation de l'équipement, ainsi que les dangers
que cela implique".
Le personnel qualifié qui travaillent dessus ou s'approchent des conducteurs électriques activés exposés doit suivre des
pratiques en ma
tière et des procédures reliées par sûreté applicable de travail comprenant le matériel de protection
personnel approprié conformément à la norme pour des conditions de sûreté électriques pour les lieux de travail des
employés (ANSI/NFPA 70E-2012) des Etats-Unis et toutes les conditions de sûreté additionnelles de lieu de travail
applicables à votre installation.
