Lies die bedienungsanleitung für Edilkamin KIT V (2 Seiten) kostenlos online; sie gehört zur Kategorie Nicht kategorisiert. Dieses Handbuch wurde von 2 Personen als hilfreich bewertet und erhielt im Schnitt 4.3 Sterne aus 1.5 Bewertungen. Hast du eine Frage zu Edilkamin KIT V oder möchtest du andere Nutzer dieses Produkts befragen? Stelle eine Frage
Seite 1/2
ALLGEMEINE VORSCHRIFTEN
- Dieser Bausatz soll dem Heizungsmonteur den
Einbau des Heizofens erleichtern.
Er enthält alle Bauteile, die für eine ordnung-
sgemäße Installation des Produkts erforderlich
sind.
- Der Bausatz wir vormontiert und verkabelt gelie-
fert, deshalb hat der Heizungsmonteur die Ansch-
lüsse mit Hanf oder Teflon abzudichten und da-
rauf zu achten, dass die Kupferrohre beim An-
ziehen der Verbindungen nicht verdreht werden.
- Anschlüsse, Inbetriebnahme und Betriebsprü-
fung haben durch qualifiziertes Fachpersonal
zu erfolgen, das in der Lage ist, die Anschlus-
sarbeiten unter Einhaltung der geltenden
Vorschriften und insbesondere des Gesetzes
46/90, sowie der vorliegenden Anweisungen
auszuführen.
HINWEIS:
-Der Heizkamin ist an ein „geschlossenes“
Ausdehnungsgefäß angeschlossen.
-Die Anlage niemals direkt mit dem
Leitungsdruck befüllen, da dieser den auf dem
Typenschild angegebenen Druck übersteigen könnte.
- Der maximale Betriebsdruck darf 1,5 bar nicht
überschreiten.
- Den Ablauf des Überhitzungsschutzventils
und des Sicherheits-Druckventils an das
Abflusssystem anschließen.

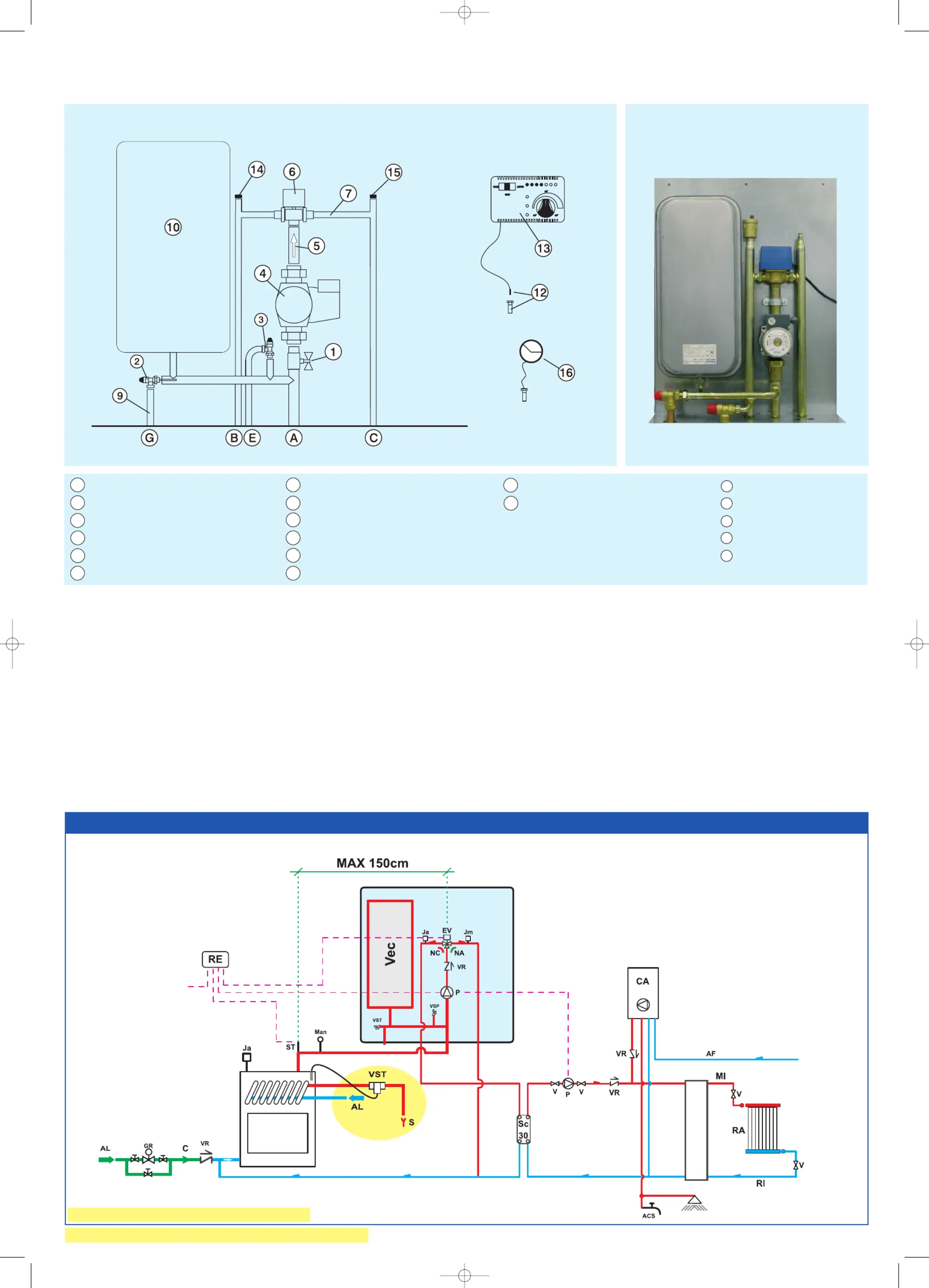

Wasserleitungsanlage des Heizkamins mit ausschließlicher Heizfunktion
TC
KIT 5 VORMONTIERT mit GESCHL. AUSDEHNUNGSGEFÄSS für Heizkamin, ohne Sanitärheißwassererzeugung
KIT 5
VORMONTIERTER
BAUSATZ
Abmessungen cm: 55 x 14 x 71 (L x T x H)
(Art.-Nr.: 280590)
Die Bauteile sind nicht durchlaufend
nummeriert, um die Einheitlichkeit mit
anderen Bausätzen beizubehalten.
Die Artikelnummern sind in
Klammern angegeben.
LEGENDE
AL: Wasserzuflussleitung
C: Füllen/Nachfüllen
EV: 3-Wege-Elektroventil
NA: Stromlos offener Kontakt
NC: Stromlos geschlossener Kontakt
GR: Fülleinheit
Ja: Automatik-Entlüftung
Jm: Handentlüftung
Man: Manometer
MI: Anlagenvorlauf
P: Umwälzpumpe
RA: Heizkörper
RE: Elektronischer Regler
RI: Anlagenrücklauf
S: Abfluss
ST: Temperatursonde
Vec: Geschlossenes Ausdehnungsgefäß
VR: Rückschlagventil
VSP: Sicherheits-Druckventil
VST: Überhitzungsschutzventil
HINWEIS: Für die Sicherheit unerlässliche Anschlüsse
Der Druck des Kühlkreislaufs muss MINDESTENS 1,5 bar betragen.
1
2
3
4
5
6
7
Kugelhahn zu 1“
Überhitzungsschutzventil (72940)
Überdruckventil (284220)
Umwälzpumpe (219660)
Anschluss mit Rückschlagventil 1“ (284180)
3-Wege-Elektroventil zu 1“ m. Außengew. (283690)
Anschlussstücke
Abflussstutzen Übertemperatur-Ventil
Geschlossenes Ausdehnungsgefäß (283680)
Schacht für Thermometer ½" + Sonde (175960)
Elektronischer Regler (220780)
Handentlüftung 3/8“ (284150)
C
G
Handentlüftung 1/4“ (284170)
Manometer (269590)
Kaminvorlauf
Anlagenvorlauf
Rücklauf zum Heizofen
Abfluss Überdruckventil
Abfluss Übertemperatur-Ventil
12
13
14
15
B
9
10
A
E
16
Regler und
Druckmesser im
Bausatz enthalten
SAMMELLEITUNG
NETZ
230 Vac
50 Hz
kit5 ass fin_tedesco.qxp 17/03/2009 9.13 Pagina 1
Funktionsweise
- Steuerung:
•Thermometer
- Schutzvorrichtung
(Akustisches Alarmsystem):
•Akustischer Alarm (AA)
•Alarm Übertemperatur (SS)
Dieses System springt an, wenn die Temperatur des
Wassers 90° C übersteigt und warnt den Betreiber vor
dem Auflegen weiteren Brennstoffs.
Der Betrieb des akustischen Alarms kann durch den
Schalter (AA) ausgeschlossen werden; in jedem Fall
bleibt der Alarm Übertemperatur (SS) aktiv.
Um den ursprünglichen Zustand wieder herzustellen,
nach Absenkung der Wassertemperatur im Heizofen,
mais den Alarm mit dem Schalter (AA) wieder
einschalten.
- Versorgungsvorrichtung
(Umwälzsystem):
•Wahlschalter MAN-OFF-AUTO ( )S
•Kontrollleuchte Pumpe (SP)
Im Handbetrieb funktioniert die Pumpe immer, in der
Stellung OFF ist die Pumpe ausgeschaltet; im AUTO
etrieb wird die Pumpe der Anlage bei einer mittels der
internen Regelung (RIC) gewünschten
Temperatur zwischen 20 und 80°C eingeschaltet (die
Steuerung ist auf 20°C voreingestellt).
- Betriebsvorrichtung
(Reglersystem):
•Öffnungregelung (R) für 3-Wege-Ventil
•Kontrollleuchte (SV) Betriebsanzeige 3-Wege-Ventil
Wenn das Wasser die am Regler eingestellte
Solltemperatur erreicht, schaltet das 3-Wege-Ventil um
und leitet den Fluss an die Heizkörper weiter; die
Kontrollleuchte (SV) Betriebsanzeige leuchtet auf.
Wenn die Wassertemperatur unter den Sollwert sinkt,
öffnet das Regelungssystem den Stromkreis und die
3-Wege-Ventil überbrückt den Fluss und leitet ihn
direkt in den Heizofen.
Achtung:
Während des Normalbetriebs prüfen, dass die
Kontrollleuchten (SV) und (SP) aufleuchten.
WICHTIGE HINWEISE ZUR INSTALLATION
Die Einhaltung der Vorschriften über die
Erdung ist für die Sicherheit der Personen
grundlegend.
Vor dem Gerät und vor dem gesamten Stromkreis
des Heizofens ist ein automatischer Schutzschalter
einzubauen. Pumpe, Ventil und alle Metallteile des
Heizofens sind vorschriftsmäßig zu erden.
Allgemeine Hinweise
Der elektronische Regler hat den Zweck, die
Funktionen des Geräts zu überwachen und ist
mit folgenden Elementen ausgestattet (Abb. M):
- Wahlschalter
MAN-OFF-AUTO
( )S
- Temperaturskala (ST)
- Akustischer Alarm (AA)
- Regler für 3-Wege-Ventil (R)
- Interne Umwälzpumpenregelung (RIC)
- Kontrollleuchte 3-Wege-Ventil (SV)
- Kontrollleuchte Übertemperatur (SS)
- Kontrollleuchte Pumpe (SP)
Elektronischer Regler
Installation
Für die ordnungsgemäße Montage des
elektronischen Reglers wie folgt vorgehen: Die
Befestigungsschraube lockern und das Gehäuse
abnehmen, das Gerät mit den beiliegenden
Dübeln an der Wand befestigen; das Gerät gemäß
Schaltplan gewissenhaft anschließen und die Kabel
in normgerechten Kabelschienen verlegen; das
Gehäuse wieder aufsetzen und die
Befestigungsschraube anziehen.
Bei all diesen Arbeiten muss die
Stromversorgung abgeklemmt sein und der
Wahlschalter (S) AUTOOFF- MAN sich in der
Stellung OFF befinden.

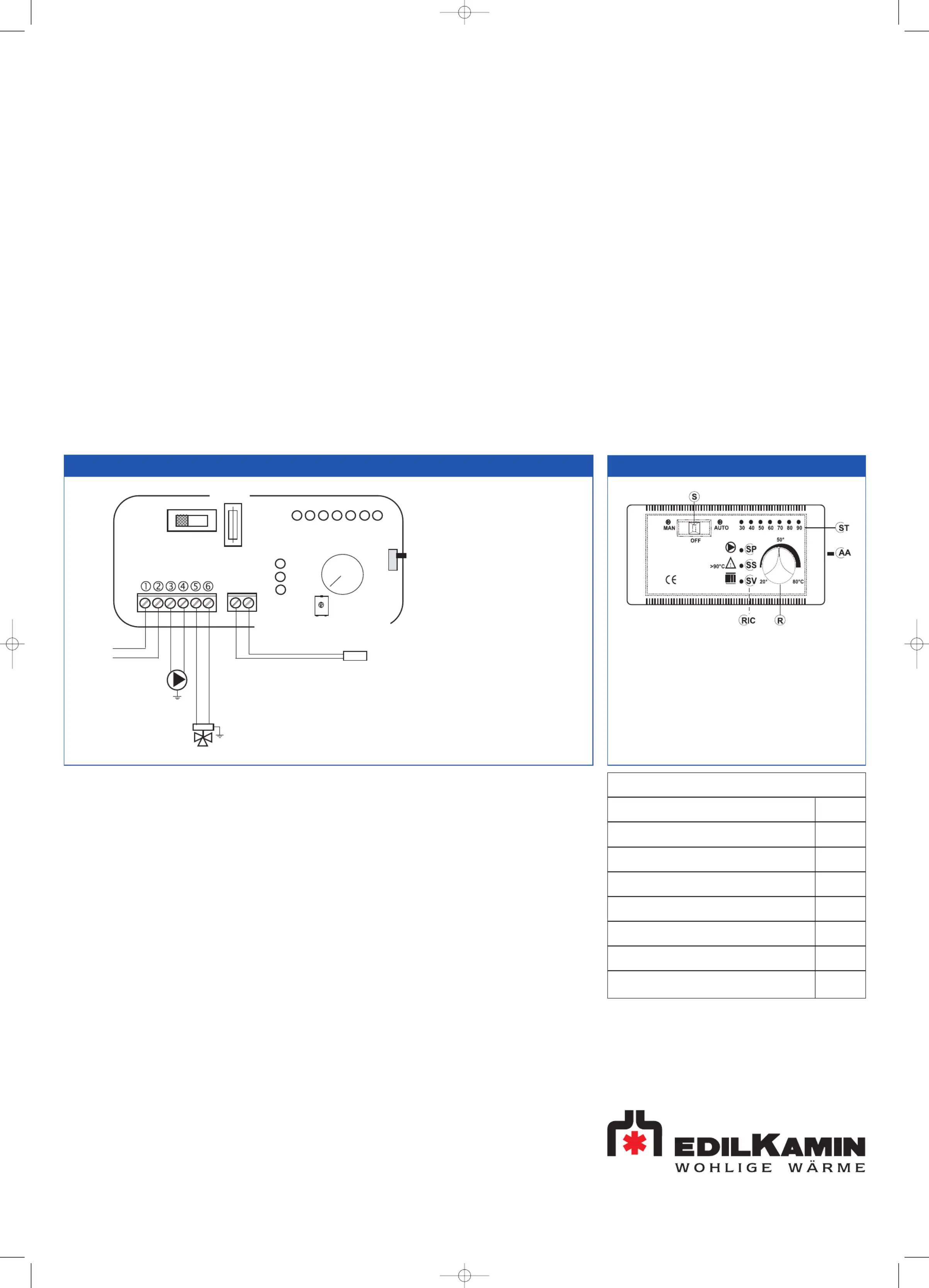

Elektroanschlüsse
Für das 3-Wege-Ventil, den braunen Leiter (Phase)
und den blauen Leiter (Nullleiter) jeweils an die
Klemmen 5 und 6 des Reglers anschließen. Der
grün-gelbe Leiter ist zu erden.
Anordnung
Der elektronische Regler ist in der Näher des
Heizofens zu installieren.
Die Sonde der Betriebs-, Schutz- und
Steuervorrichtungen muss direkt am Heizofen oder
oder auf dem Vorlaufrohr in 10 cm Entfernung
vom Heizofen und jedenfalls vor jeder etwaigen
Trennvorrichtung angebracht werden.
Die Sonde muss im Schacht versenkt werden.
Technische Daten Elektronik-Regler
Stromversorgung (+15 - 10%) 50-60Hz Vac 230
Schutzklasse IP 40
Min./max. Umgebungstemperatur °C 0÷+50
Sondenlänge m 1,2
Thermometer °C 30÷90
Max. Kontaktleistung Umwälzpumpe W 400
Max. Kontaktleistung 3-Wege-Ventil Max W 250
Schnellsicherung mA 315
Anmerkungen:
• Bitte die vorliegenden Anweisungen für spätere etwaige
Auskunftsbegehren aufbewahren.
• Die abgebildeten Details dienen von der Grafik und der
Geometrie her nur als Anhalt.
Der Hersteller behält sich vor, die technischen Merkmale
und das Design der dargestellten Teile jederzeit ohne
Vorankündigung zu ändern.
ON
OFF
Akustischer Alarm Ein/Aus
Sicherung
Anzeige
Ventilregelung
20-80° C
Sonde
Stromversorgung
230V WS
Umwälzpumpe
3-Wege-Ventil
Umwälzpumpe Ein
Alarm Übertemperatur
3-Wege-Ventil
(in den entsprechenden Schacht versenken)
Frontblende
LEGENDE
AA Schalter akustischer Alarm
RÖffnungsregler 3-Wege-Ventil
RIC Interne Umwälzpumpenregelung
SWahlschalter MAN-OFF-AUTO
SP Kontrollleuchte Pumpe
SS Kontrollleuchte Übertemperatur
ST Temperaturskala
SV Kontrollleuchte 3-Wege-Ventil
Abb. M
SCHALTSTELLUNGEN
Schalter OFF Alles ausgeschaltet
Schalter MAN Umwälzpumpe zwangsbetrieben/Ventil voreingestellt
Schalter AUTO Umwälzpumpe voreingestellt/Ventil voreingestellt
Alarmeinstellung In Stellung OFF, kein akustischer Alarm
Elektroanschlüsse für KIT 5
Mindest-Temperatur für Freigabe der
Umwälzpumpen 20-80° C
?????? ??-03.09/A
2
2
2
2
20
0
0
0
00
0
0
0
02
2
2
2
20
0
0
0
0
L
L
L
L
La
a
a
a
ai
i
i
i
in
n
n
n
na
a
a
a
at
t
t
t
te
e
e
e
e
(
(
(
(
(M
M
M
M
MI
I
I
I
I)
)
)
)
)
I
I
I
I
It
t
t
t
ta
a
a
a
al
l
l
l
li
i
i
i
ië
ë
ë
ë
ë
•
•
•
•
•
V
V
V
V
Vi
i
i
i
ia
a
a
a
a
M
M
M
M
Ma
a
a
a
as
s
s
s
sc
c
c
c
ca
a
a
a
ag
g
g
g
gn
n
n
n
ni
i
i
i
i,
,
,
,
,
7
7
7
7
7
t
t
t
t
te
e
e
e
el
l
l
l
l.
.
.
.
.
+
+
+
+
+
3
3
3
3
39
9
9
9
9
0
0
0
0
02
2
2
2
2.
.
.
.
.9
9
9
9
93
3
3
3
37
7
7
7
7.
.
.
.
.6
6
6
6
62
2
2
2
2.
.
.
.
.1
1
1
1
1
•
•
•
•
•
f
f
f
f
fa
a
a
a
ax
x
x
x
x
+
+
+
+
+
3
3
3
3
39
9
9
9
9
0
0
0
0
02
2
2
2
2.
.
.
.
.9
9
9
9
93
3
3
3
37
7
7
7
7.
.
.
.
.6
6
6
6
62
2
2
2
2.
.
.
.
.4
4
4
4
40
0
0
0
00
0
0
0
0
e
e
e
e
ex
x
x
x
xp
p
p
p
po
o
o
o
or
r
r
r
rt
t
t
t
t@
@
@
@
@e
e
e
e
ed
d
d
d
di
i
i
i
il
l
l
l
lk
k
k
k
ka
a
a
a
am
m
m
m
mi
i
i
i
in
n
n
n
n.
.
.
.
.c
c
c
c
co
o
o
o
om
m
m
m
m
•
•
•
•
•
w
w
w
w
ww
w
w
w
ww
w
w
w
w.
.
.
.
.e
e
e
e
ed
d
d
d
di
i
i
i
il
l
l
l
lk
k
k
k
ka
a
a
a
am
m
m
m
mi
i
i
i
in
n
n
n
n.
.
.
.
.c
c
c
c
co
o
o
o
om
m
m
m
m
kit5 ass fin_tedesco.qxp 17/03/2009 9.13 Pagina 2
Produktspezifikationen
| Marke: | Edilkamin |
| Kategorie: | Nicht kategorisiert |
| Modell: | KIT V |
Brauchst du Hilfe?
Wenn Sie Hilfe mit Edilkamin KIT V benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten
Bedienungsanleitung Nicht kategorisiert Edilkamin
1 September 2025
1 September 2025
1 September 2025
31 August 2025
31 August 2025
31 August 2025
15 Juli 2025
14 Juli 2025
14 Juli 2025
14 Juli 2025
Bedienungsanleitung Nicht kategorisiert
- Brüder Mannesmann
- Concept
- Hapro
- Ufesa
- PRO
- Dahua Technology
- Hark
- Vaude
- Ultron
- BDI
- Kind Shock
- Mac Audio
- Vogel's
- Robern
- ZTE
Neueste Bedienungsanleitung für -Kategorien-
5 September 2025
5 September 2025
5 September 2025
5 September 2025
5 September 2025
5 September 2025
5 September 2025
5 September 2025
5 September 2025
5 September 2025
