Seite 1/4
98615C (Rev. E - 5/11)PAGE 1
EWTLA8*1K EWTLA8K*1K EWTLA14*1G, *2GJO, *3GJO EWTLA14K*1G
EWTLA16*1G, *3GJO LWTLA14*1G, *3GJO LWTLA20*1G
FIG. 1
SEE FIG. 4
7
7
SEE FIG. 3
36
38
32, 39, 40
17,18, 20
37
SEE FIG. 4
SEE FIG. 3
14
31
21
35
26
15
27, 39, 40
30
13
33
22, 23, 24,
25, 44
29
41
34
28
41
EWTLA Pressure Cooler
USES HFC-134A REFRIGERANT
INSTALLATION, CARE & USE MANUAL
19
16
98615C (Rev. E - 5/11)
EWTLA8*1K EWTLA8K*1K EWTLA14*1G, *2GJO, *3GJO EWTLA14K*1G
EWTLA16*1G, *3GJO LWTLA14*1G, *3GJO LWTLA20*1G
PAGE 2

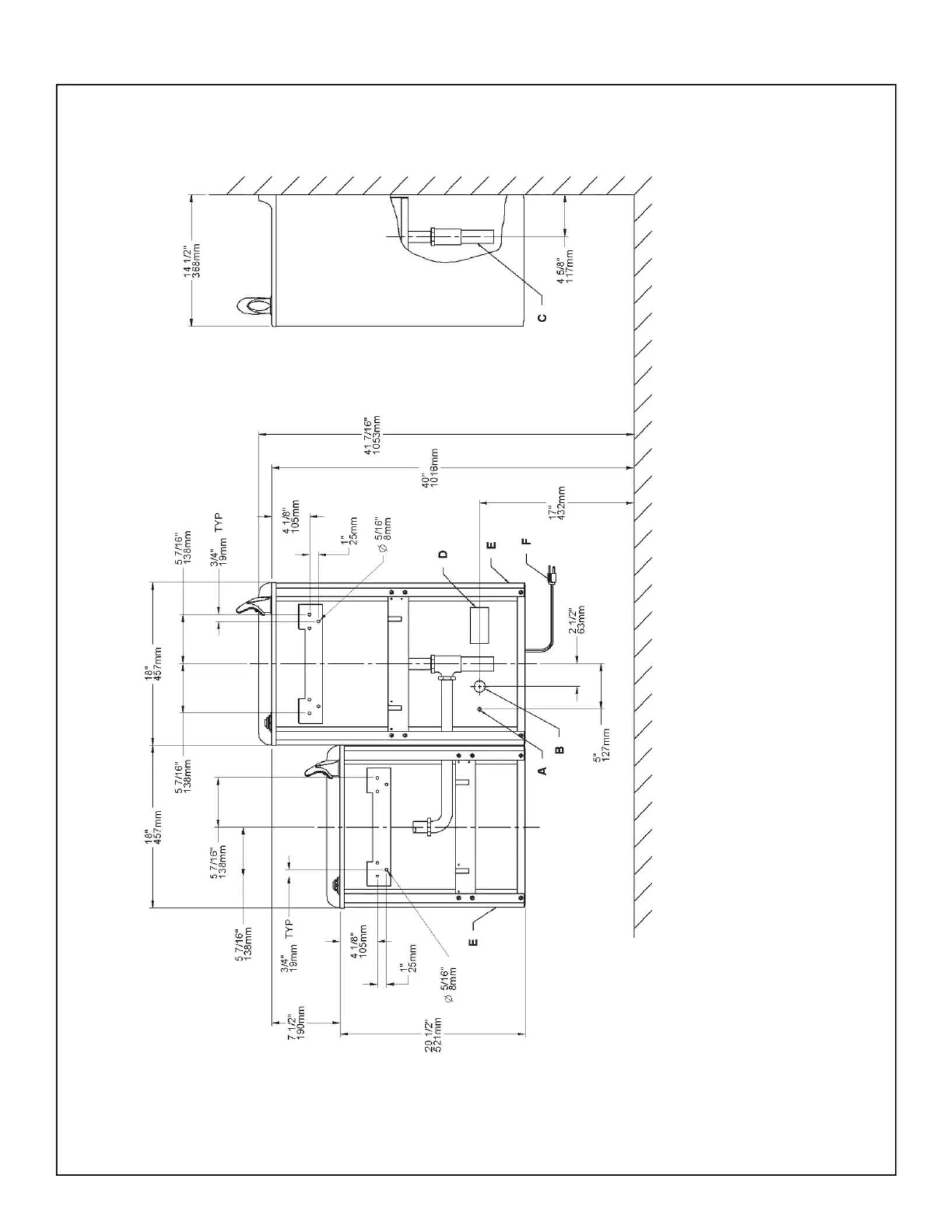

FIG. 2
E = INSURE PROPER VENTILATION BY MAINTAINING 4" (102mm) (MIN.) CLEARANCE FROM CABINET
LOUVERS TO WALL.
ASEGURE UNA VENTILACIÓN ADECUADA MANTENIENDO UN ESPACIO E 4" (102mm) (MÍN.) DE HOLGURA ENTRE
LA REJILLA DE VENTILACIÓN DEL MUEBLE Y LA PARED
ASSUREZ-VOUS UNE BONNE VENTILATION EN GARDANT 4" (102mm) (MIN.) ENTRE LES ÉVENTS DE L’ENCEINTE
ET LE MUR.
F = POWER CORD 4 FEET (1219mm) LONG
CABLE ELÉCTRICO DE 4 PIE (1219mm), DE LARGO
CORDON D’ALIMENTATION 4' (1219mm)
FINISHED FLOOR
PISO ACABADO
PLANCHER FINI
LEGEND/LEYENDA/LÉGENDE
A = RECOMMENDED WATER SUPPLY LOCATION 3/8 O.D. UNPLATED COPPER TUBE CONNECT STUB OUT 1-1/2 IN. (38mm)
FROM WALL SHUT OFF BY OTHERS
SE RECOMIENDA UBICAR EL TUBO CORTO DE CONEXIÓN AL TUBO DE COBRE SIN CHAPAR DE 3/8" DE DIÁM. EXT. A 1-1/2"
(38 mm) FUERA DE LA LLAVE DE PASO EN LA PARED COLOCADA POR TERCEROS.
EMPLACEMENT RECOMMANDÉ D'ALIMENTATION EN EAU PAR TUBE EN CUIVRE NON PLAQUÉ DE 3/8 PO. (9,5 mm) D.E.
CONNECTANT UNE TUYAUTERIE DE 1-1/2 PO. (38 mm) DEPUIS LE ROBINET D'ARRÊT FOURNI PAR D'AUTRES.
B = RECOMMENDED LOCATION FOR WASTE OUTLET 1-1/4” O.D. DRAIN
UBICACIÓN RECOMENDADA PARA EL DRENAJE DE SALIDA DE AGUA, DE 1¼” DE DIÁMETRO.
EMPLACEMENT RECOMMANDÉ POUR LE DRAIN DE D.E. 1-1/4" DE SORTIE D’EAU.
C = 1-1/4 TRAP NOT FURNISHED
PURGADOR DE 1¼ NO PROPORCIONADO
SIPHON 1-1/4 NON FOURNI
D = ELECTRICAL OUTLET LOCATION
UBICACIÓN DE LA TOMA DE ELECTRICIDAD
EMPLACEMENT DE LA PRISE DE COURANT
98615C (Rev. E - 5/11)PAGE 3
EWTLA8*1K EWTLA8K*1K EWTLA14*1G, *2GJO, *3GJO EWTLA14K*1G
EWTLA16*1G, *3GJO LWTLA14*1G, *3GJO LWTLA20*1G

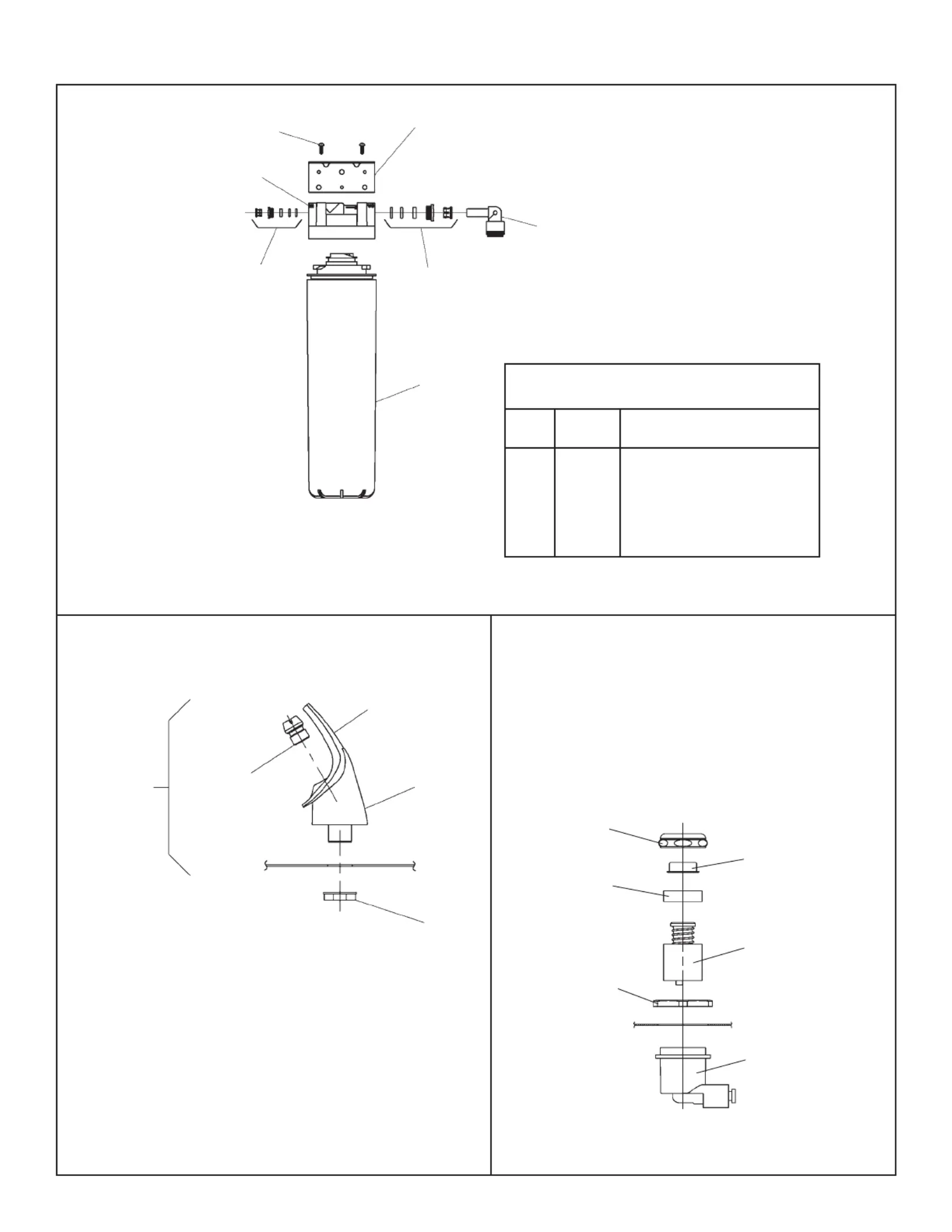

FIG. 3 FIG. 4
NOTE:
WHEN INSTALLING REPLACEMENT BUBBLER
AND PEDESTAL, TIGHTEN NUT (ITEM 12) ONLY
TO HOLD PARTS SNUG IN POSITION.
DO NOT OVER TIGHTEN.
BASIN
9
10
11
12
8
Stream height is factory set at 35 PSI. If supply
pressure varies greatly from this, remove Items
1 & 2 and adjust screw on
Item 4. Clockwise adjustment will raise stream
and counter-clockwise adjustment will lower
stream. For best adjustment, stream should hit
basin approximately 6-1/2" (165mm) from
bubbler.
BASIN
4
3
1
5
6
2
When provided
1
6
7
2
4
3
5
ITEM NO.
Filter Head Ass’y
Screw #8-18 X .75 PH
Fitting - Superseal 3/8” (10mm)
Fitting - Superseal 1/4” (6mm)
Filter Ass’y
Elbow - 3/8” (10mm)
Bracket
1
2
3
4
5
6
7
51294C
70792C
70823C
70822C
51299C
70818C
22490C
DESCRIPTION
PART
NO.
WATERSENTRY
®
FILTER PARTS LIST
FIG. 5
