Page 1 1000002685 (Rev. A - 07/18)

EZFS8*1H, 2H, 3H LZFS8*1H, 2H, 3H EZFSD*1H LZFSD*1H

EZ™ & LZ™ Coolers d’Eau de Barrière-Libère de feuilleton

EZ™ & LZ™ La Barrera de la serie Liberta Agua Coolers

EZ™ & LZ™ Series Barrier-Free Water Coolers

INSTALLATION & USE MANUAL

Manual de instalación y uso

Manuel d’installation et utilisation

Model EZS8L

Page 2

EZFS8*1H, 2H, 3H LZFS8*1H, 2H, 3H EZFSD*1H LZFSD*1H

1000002685 (Rev. A - 07/18)

Uses HFC-134A refrigerant

Usa refrigerante HFC-134A

Utilise du uide frigorigéne HFC-134A

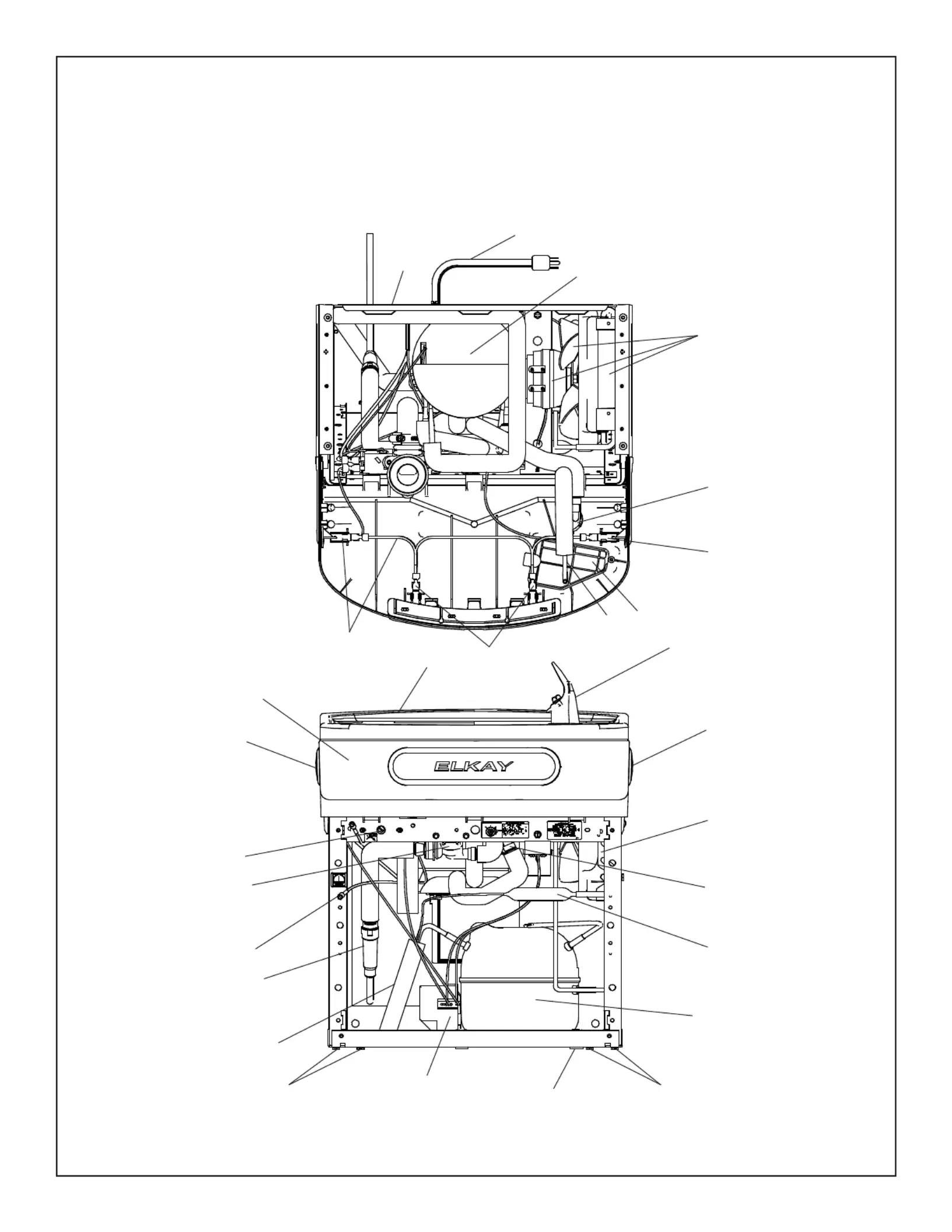

Fig. 1

Note: Danger! Electrical shock hazard. Disconnect power before servicing unit.

Nota: peligro! Peligro de descarga eléctrica. Desconecte antes de reparar la unidad

Remarque : Danger ! Risque de choc électrique. Débrancher avant de réparer l’appareil.

See Figure 3

Vea la Figura 3

Voir la gure 3

See Figure 4 or 5

Ver Figura 4 o 5

Voir Figure 4 ou 5

17, 25

Page 3 1000002685 (Rev. A - 07/18)

EZFS8*1H, 2H, 3H LZFS8*1H, 2H, 3H EZFSD*1H LZFSD*1H

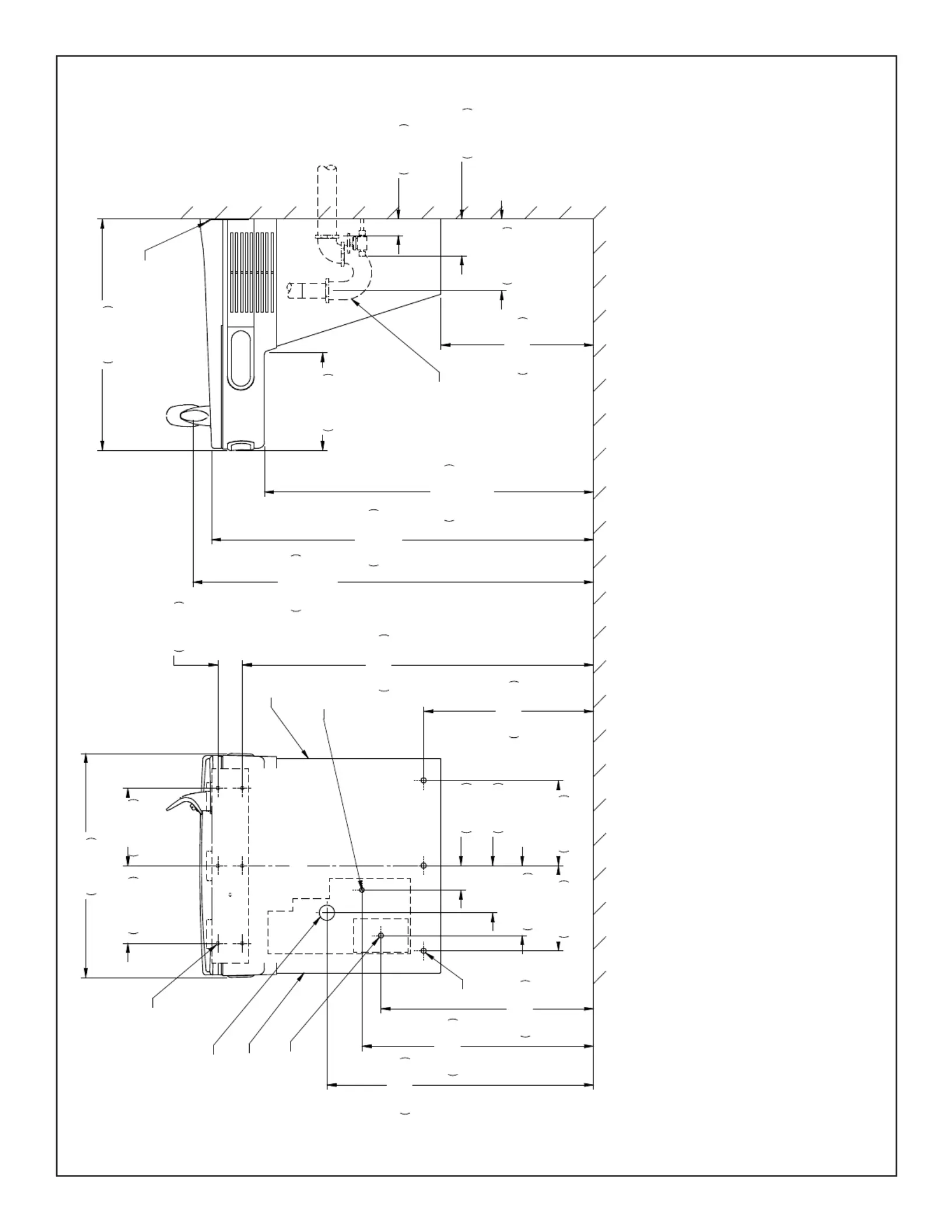

5 7/8"

150mm

12 1/2"

318mm

27"

686mm

31 11/32"

796mm

32 7/8"

835mm

19 1/32"

483mm

8 1/16"

205mm

13 15/16"

354mm

HANGER BRACKET

51mm

3 7/8"

98mm

5 3/4"

146mm

178mm 7"

178mm

17 7/16"

443mm

19"

483mm

21 7/8"

556mm

18 3/8"

467mm

ORIFICE

HEIGHT

RIM HEIGHT

77mm

51mm

28 13/16"

732mm

51mm

6 3/8"

162mm 6 3/8"

162mm

9/32" O HOLES (6)

7mm

FINISHED FLOOR

ADA

REQUIREMENT

LEGEND/LEYENDA/LÉGENDE

A = RECOMMENDED WATER SUPPLY LOCATION 3/8” O.D. UNPLATED COPPER TUBE CONNECT STUB WITH SHUT OFF (BY OTHERS) 3” (76mm) MAXIMUM OUT FROM WALL

La UBICACION 3/8” O RECOMENDADA de ABASTECIMIENTO DE AGUA. D. El TUBO del COBRE de UNPLATED CONECTA TALONARIO CON APAGO (POR OTROS) 3 en. (76 Mm) el MAXIMO FUERA DE PARED

L’O.D de 3/8” d’EMPLACEMENT DE PROVISION D’EAU RECOMMANDE. LE TUBE DE CUIVRE DE UNPLATED CONNECTE STUB AVEC ETEINT (PAR LES AUTRES) 3 dans. (76 mm) le MAXIMUM HORS DU MUR

B = RECOMMENDED LOCATION FOR WASTE OUTLET 1-1/4” O.D. DRAIN STUB 2” OUT FROM WALL

UBICACIÓN RECOMENDADA PARA EL DRENAJE DE SALIDA DE AGUA, DE 1¼” DE DIÁMETRO. El TALONARIO 2 FUERA DE PARED

EMPLACEMENT RECOMMANDÉ POUR LE DRAIN DE D.E. 1-1/4” DE SORTIE D’EAU. STUB 2 HORS DU MUR

C = 1-1/4” TRAP NOT FURNISHED

PURGADOR DE 1¼” NO PROPORCIONADO

SIPHON 1-1/4” NON FOURNI

D = ELECTRICAL SUPPLY (3) WIRE RECESSED BOX

CAJA RECESIVA DE ALAMBRES (3) DE SUMINISTRO ELÉCTRICO

BOÎTE ENCASTRÉE D’ALIMENTATION ÉLECTRIQUE (3) FILS

E = INSURE PROPER VENTILATION BY MAINTAINING 6” (152 mm) (MIN.) CLEARANCE FROM CABINET LOUVERS TO WALL.

ASEGURE UNA VENTILACIÓN ADECUADA MANTENIENDO UN ESPACIO E 6” (152 ) (MÍN.) DE HOLGURA ENTRE LA REJILLA DE VENTILACIÓN DEL MUEBLE Y LA PAREDmm

ASSUREZ-VOUS UNE BONNE VENTILATION EN GARDANT 6” (152 ) (MIN.) ENTRE LES ÉVENTS DE L’ENCEINTE ET LE MUR.mm
