Elkay LZS8SF Bedienungsanleitung

Elkay Wasserspender LZS8SF

Lies die bedienungsanleitung für Elkay LZS8SF (8 Seiten) kostenlos online; sie gehört zur Kategorie Wasserspender. Dieses Handbuch wurde von 2 Personen als hilfreich bewertet und erhielt im Schnitt 4.3 Sterne aus 1.5 Bewertungen. Hast du eine Frage zu Elkay LZS8SF oder möchtest du andere Nutzer dieses Produkts befragen? Stelle eine Frage

Download PDF

Seite 1/8

Page 1 1000002685 (Rev. A - 07/18)

EZFS8*1H, 2H, 3H LZFS8*1H, 2H, 3H EZFSD*1H LZFSD*1H

EZ™ & LZ™ Coolers d’Eau de Barrière-Libère de feuilleton

EZ™ & LZ™ La Barrera de la serie Liberta Agua Coolers

EZ™ & LZ™ Series Barrier-Free Water Coolers

INSTALLATION & USE MANUAL

Manual de instalación y uso

Manuel d’installation et utilisation

Model EZS8L

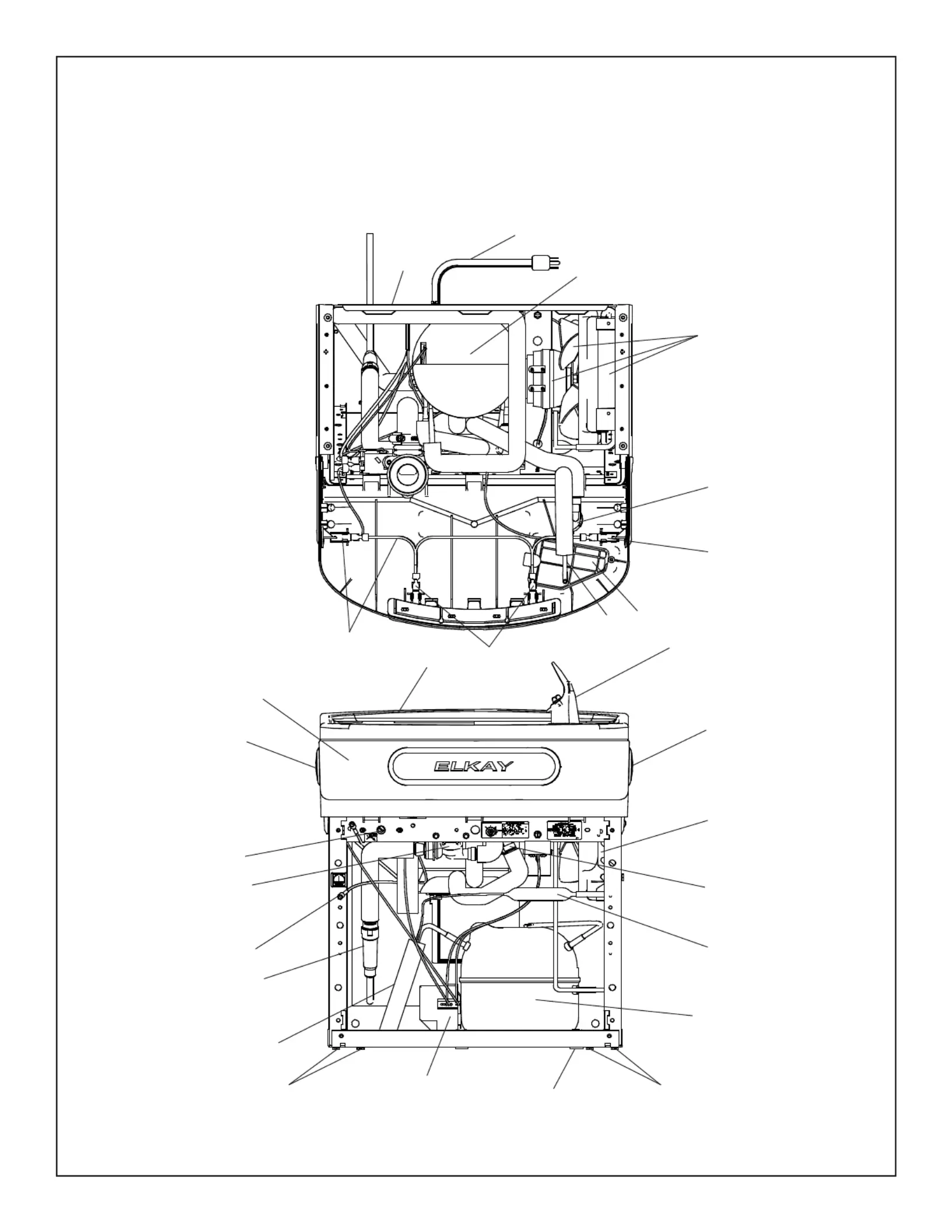

Page 2

EZFS8*1H, 2H, 3H LZFS8*1H, 2H, 3H EZFSD*1H LZFSD*1H

1000002685 (Rev. A - 07/18)

Uses HFC-134A refrigerant

Usa refrigerante HFC-134A

Utilise du uide frigorigéne HFC-134A

Fig. 1

Note: Danger! Electrical shock hazard. Disconnect power before servicing unit.

Nota: peligro! Peligro de descarga eléctrica. Desconecte antes de reparar la unidad

Remarque : Danger ! Risque de choc électrique. Débrancher avant de réparer l’appareil.

See Figure 3

Vea la Figura 3

Voir la gure 3

See Figure 4 or 5

Ver Figura 4 o 5

Voir Figure 4 ou 5

17, 25

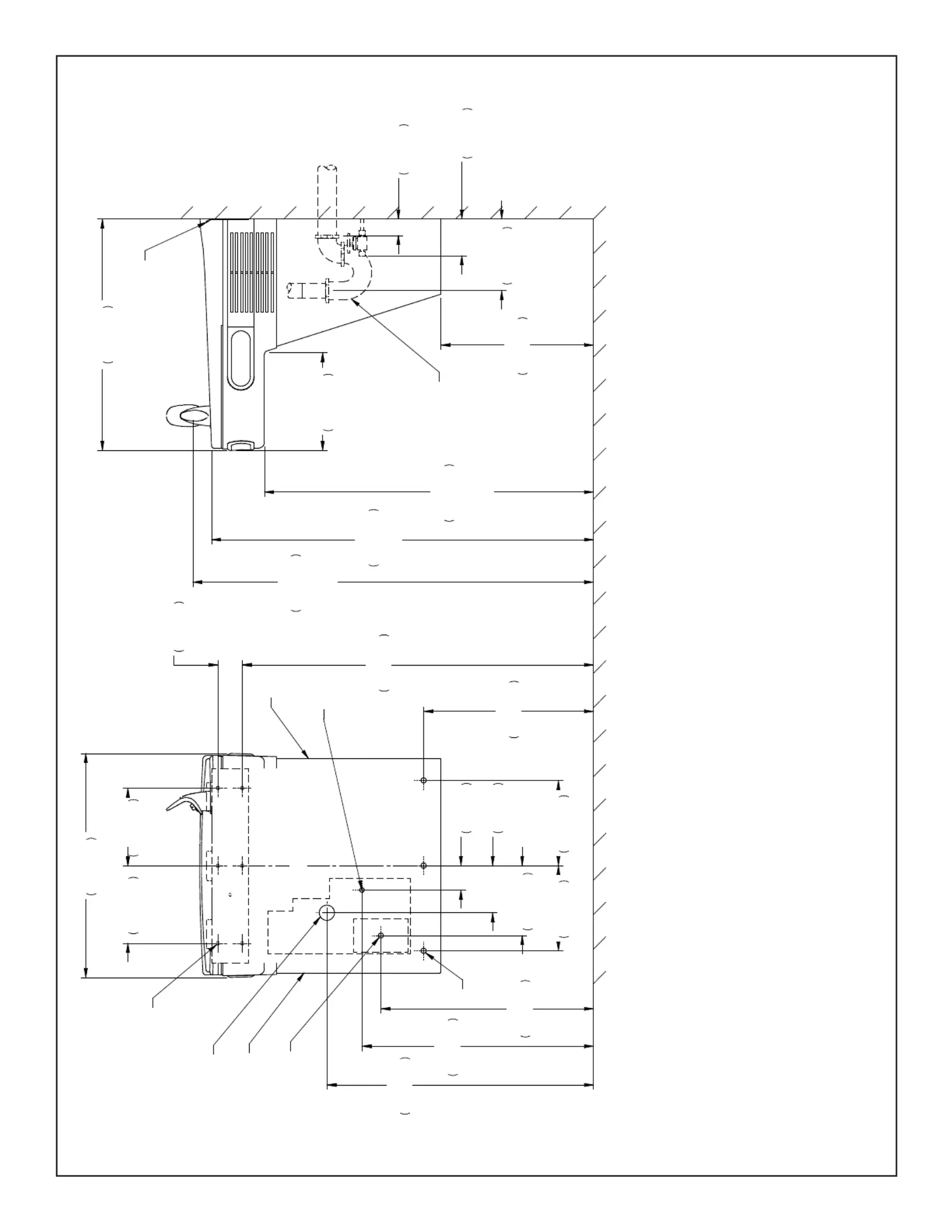

Page 3 1000002685 (Rev. A - 07/18)

EZFS8*1H, 2H, 3H LZFS8*1H, 2H, 3H EZFSD*1H LZFSD*1H

5 7/8"

150mm

12 1/2"

318mm

27"

686mm

31 11/32"

796mm

32 7/8"

835mm

19 1/32"

483mm

8 1/16"

205mm

13 15/16"

354mm

HANGER BRACKET

51mm

3 7/8"

98mm

5 3/4"

146mm

178mm 7"

178mm

17 7/16"

443mm

19"

483mm

21 7/8"

556mm

18 3/8"

467mm

ORIFICE

HEIGHT

RIM HEIGHT

77mm

51mm

28 13/16"

732mm

51mm

6 3/8"

162mm 6 3/8"

162mm

9/32" O HOLES (6)

7mm

FINISHED FLOOR

ADA

REQUIREMENT

LEGEND/LEYENDA/LÉGENDE

A = RECOMMENDED WATER SUPPLY LOCATION 3/8” O.D. UNPLATED COPPER TUBE CONNECT STUB WITH SHUT OFF (BY OTHERS) 3” (76mm) MAXIMUM OUT FROM WALL

La UBICACION 3/8” O RECOMENDADA de ABASTECIMIENTO DE AGUA. D. El TUBO del COBRE de UNPLATED CONECTA TALONARIO CON APAGO (POR OTROS) 3 en. (76 Mm) el MAXIMO FUERA DE PARED

L’O.D de 3/8” d’EMPLACEMENT DE PROVISION D’EAU RECOMMANDE. LE TUBE DE CUIVRE DE UNPLATED CONNECTE STUB AVEC ETEINT (PAR LES AUTRES) 3 dans. (76 mm) le MAXIMUM HORS DU MUR

B = RECOMMENDED LOCATION FOR WASTE OUTLET 1-1/4” O.D. DRAIN STUB 2” OUT FROM WALL

UBICACIÓN RECOMENDADA PARA EL DRENAJE DE SALIDA DE AGUA, DE 1¼” DE DIÁMETRO. El TALONARIO 2 FUERA DE PARED

EMPLACEMENT RECOMMANDÉ POUR LE DRAIN DE D.E. 1-1/4” DE SORTIE D’EAU. STUB 2 HORS DU MUR

C = 1-1/4” TRAP NOT FURNISHED

PURGADOR DE 1¼” NO PROPORCIONADO

SIPHON 1-1/4” NON FOURNI

D = ELECTRICAL SUPPLY (3) WIRE RECESSED BOX

CAJA RECESIVA DE ALAMBRES (3) DE SUMINISTRO ELÉCTRICO

BOÎTE ENCASTRÉE D’ALIMENTATION ÉLECTRIQUE (3) FILS

E = INSURE PROPER VENTILATION BY MAINTAINING 6” (152 mm) (MIN.) CLEARANCE FROM CABINET LOUVERS TO WALL.

ASEGURE UNA VENTILACIÓN ADECUADA MANTENIENDO UN ESPACIO E 6” (152 ) (MÍN.) DE HOLGURA ENTRE LA REJILLA DE VENTILACIÓN DEL MUEBLE Y LA PAREDmm

ASSUREZ-VOUS UNE BONNE VENTILATION EN GARDANT 6” (152 ) (MIN.) ENTRE LES ÉVENTS DE L’ENCEINTE ET LE MUR.mm
