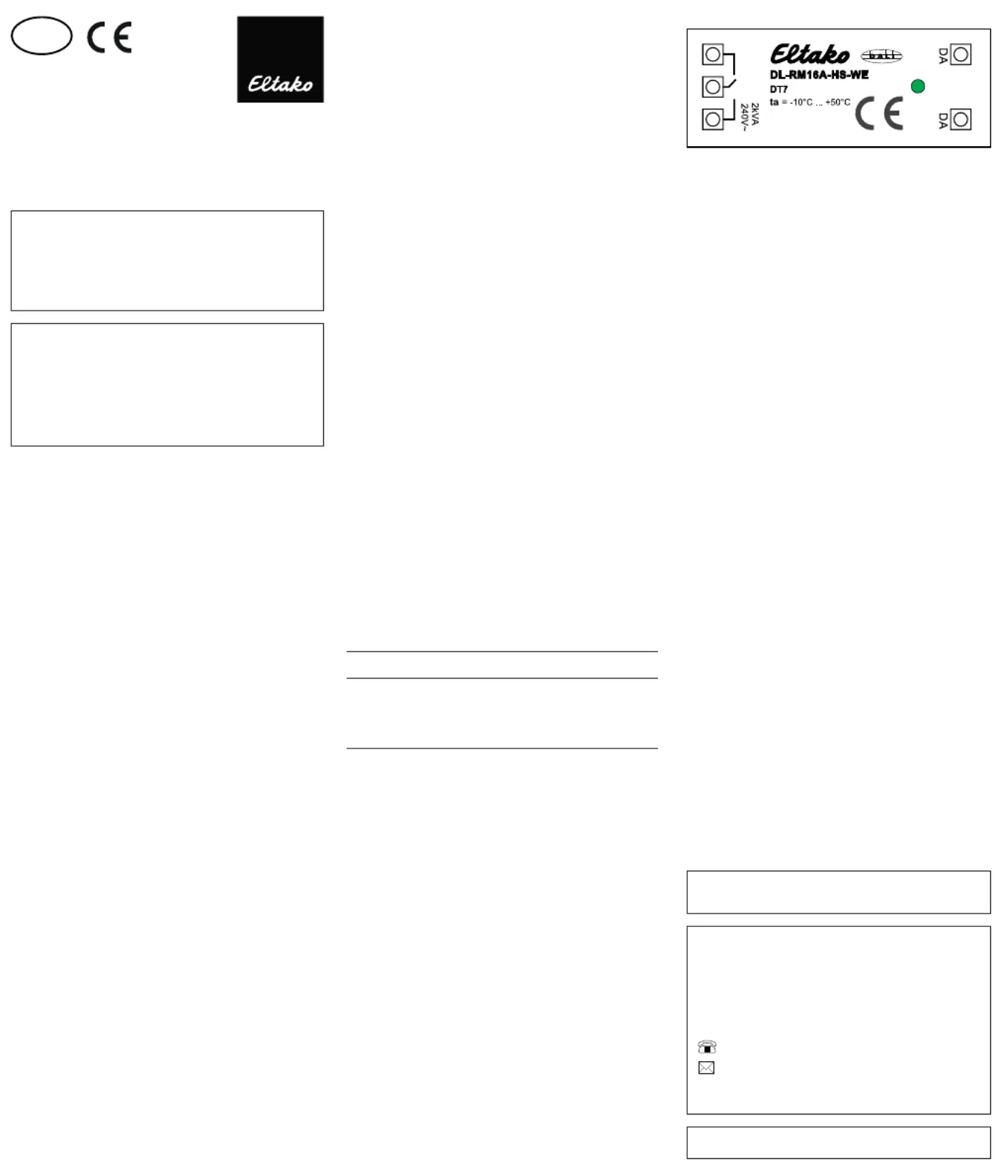

DT7 Schaltaktor

DL-RM16A-HS-WE

D

Temperatur an der Einbaustelle:

-20°C bis +50°C.

Lagertemperatur: -25°C bis +70°C.

Relative Luftfeuchte:

Jahresmittelwert <75%.

33 000 006 - 1

Diese Geräte dürfen nur durch eine

Elektrofachkraft installiert werden,

andernfalls besteht Brandgefahr oder

Gefahr eines elektrischen Schlages!

Modul zum Steuern eines Relaiskontakts

über den DALI-Bus (DT7) für Tragschiene

DIN-EN 60715 TH35. 98x17,5x56 mm. Schutz-

art IP20. DALI-Stromaufnahme 2,7 mA.

Kompaktes Relaismodul zum direkten

Ansteuern von 230 V AC-Lasten über DALI.

Einfaches Einbinden von Lasten ohne DALI-

Eingang in einen DALI-Kreis, die Lasten können

über DALI-Befehle ein- und ausgeschaltet

werden. Die Funktion des Geräts entspricht

dem Standard für DALI Device Type 7 – Schalt-

funktion (ab Firmware 2.0). Einstellbares

Verhalten für Power-Up und für Wegfall der

Busversorgung.

Die Versorgung des DALI-RM16 erfolgt über

den DALI-Bus, es ist keine zusätzliche Ver-

sorgung notwendig.

Einschalten im Nulldurchgang. Integrierte

Einschaltstrombegrenzung, besonders geeignet

für Lasten mit sehr hohem Einschaltstrom

(> 100 A). Das Interface repräsentiert einen

Teilnehmer am Bus und ist entsprechend

adressierbar.

Konguration über PC-Software DALI-Cockpit.

DALI-Funktionen und Befehlssatz:

Der DALI-RM16 bietet die Möglichkeit Lasten

an den DALI-Bus anzubinden und anschlie-

ßend ein- und auszuschalten.

Der DALI-RM16 ist ein Steuergerät für nicht

dimmbare Lasten basierend auf der DALI-

Spezikation IEC 62386-208 (Device Type 7).

Demnach wird die Schaltcharakteristik durch

den Vergleich des virtuellen

Lampenleistungs-

niveaus (VDAP) mit 4 Schaltschwellen bestimmt.

Das virtuelle Lampenleistungsniveau (VDAP)

entspricht dabei dem Dimmwert eines DALI-

EVGs und unterliegt den entsprechenden

Eigenschaften (Begrenzung durch MINLEVEL

und MAXLEVEL, Dimmgeschwindigkeit durch

Fadetime und Faderate).

Für jede Dimmrichtung gibt es 2 Schaltschwellen,

welche für den Vergleich mit dem virtuellen

Lampenleistungsniveau herangezogen werden.

Es wird nur die für die aktuelle virtuelle Dimm-

richtung gültige Schaltschwelle ausgewertet.

Eine Schwelle mit dem Wert 'MASK' ist inaktiv

und wird nicht zum Vergleich herangezogen.

Mit dem Fading lassen sich Ein- und Aus-

schaltverzögerungen realisieren.

Der DALI-RM16 wird vom DALI-Bus gespeist.

Das Verhalten des Relais bei Ausfall der Bus-

versorgung ist über den SystemFailureLevel

kongurierbar (keine Änderung, Ein oder Aus,

Einstellung ab Werk: Ein).

Das Einschaltverhalten nach Anlegen der

Busversorgung kann über den PowerOnLevel

eingestellt werden.

Technische Daten

Max. Anschlussstrom 16 A

Schraubklemmen:

Max. Leitungs-

querschnitt 2,5 mm

2

Zum späteren Gebrauch aufbewahren!

Eltako GmbH

D-70736 Fellbach

Produktberatung und

Technische Auskünfte:

+49 711 943500-02

Technik-Beratung@eltako.de

eltako.com

05/2022 Änderungen vorbehalten.

Der durchgestrichene Abfallcontainer weist

darauf hin, dass Elektronik-Altgeräte nicht

zusammen mit dem Haus- oder Geschäfts-

müll entsorgt werden dürfen.
