Seite 1/1

1 Schließer potenzialfrei 5A/250V AC.

Stand-by-Verlust nur 0,5 Watt.

Für Einbaumontage.

45mm lang, 45mm breit, 18mm tief.

Modernste Hybrid-Technik vereint die

Vorteile verschleißfreier elektronischer

Ansteuerung mit der hohen Leistung von

Spezialrelais.

Steuereingang mit intern erzeugter Klein -

spannung 24V DC. Mit einem Trenntrafo

galvanisch getrennt von der Stromver -

sorgung und dem Arbeitskontakt (PELV).

Daher ist keine externe Kleinspannungs-

Stromversorgung erforderlich.

Der Abstand zwischen der Stromver -

sorgung und dem Arbeitskontakt beträgt

6mm.

Stromversorgung 230V.

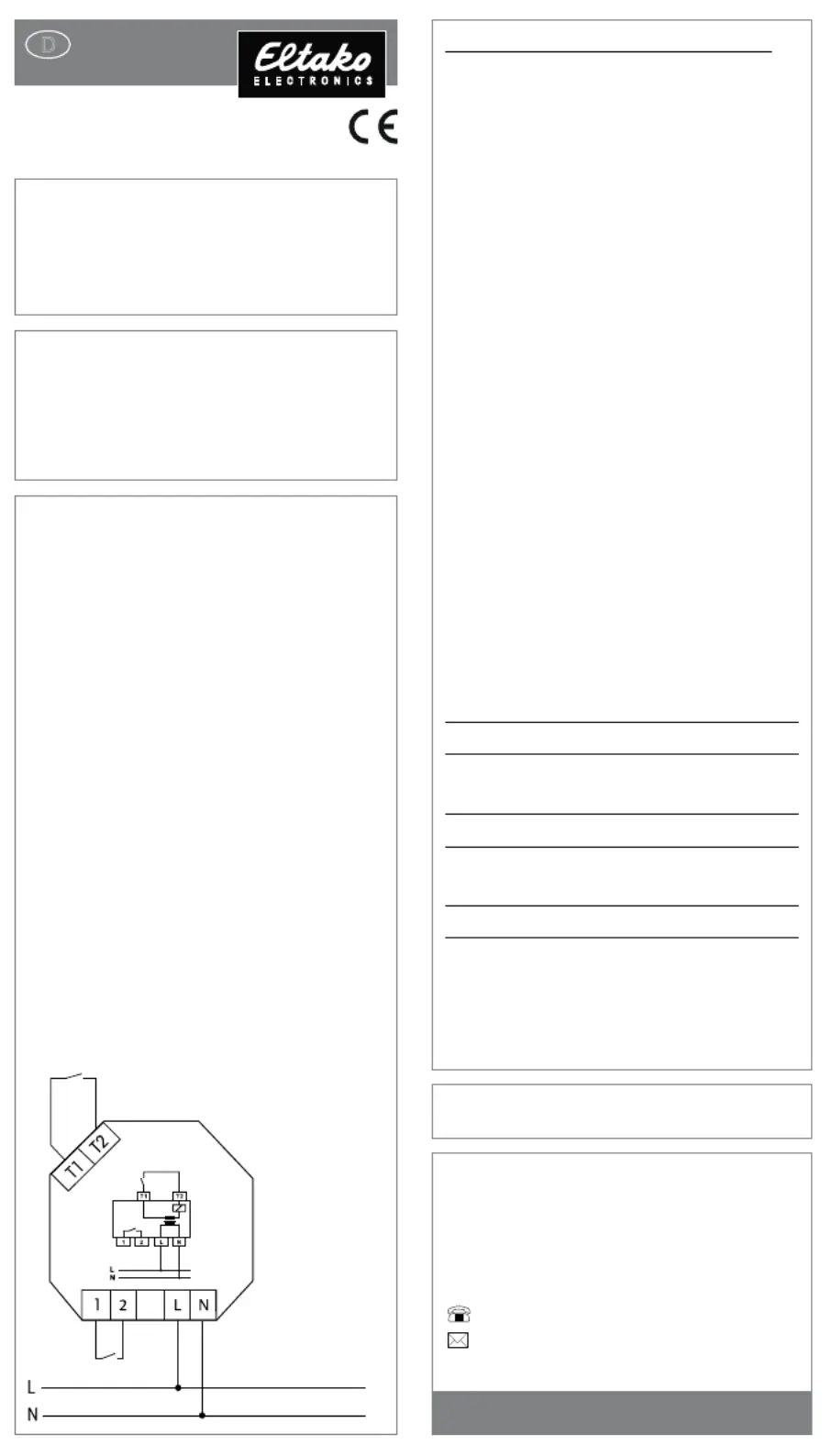

Anschlussbeispiel

Trennrelais

ETR61-230V

61 100 635 - 1

Diese Geräte dürfen nur durch eine

Elektrofachkraft installiert werden,

andernfalls besteht Brandgefahr oder

Gefahr eines elektrischen Schlages!

Temperatur an der Einbaustelle:

-20°C bis +50°C.

Lagertemperatur: -25°C bis +70°C.

Relative Luftfeuchte:

Jahresmittelwert <75%.

Sofern ein Fensterkontakt FK beiliegt:

Der Fensterkontakt besteht aus einem

Reedrelais mit Anschlussklemmen und

einem Magneten. Der normalerweise ge-

schlossene Kontakt öffnet, sobald der

Magnet näher als 25mm gekommen ist.

An die Klemmen T1 und T2 des Trenn -

relais ETR61-230V angeschlossen, wird

die Stromversorgung eines Dunstabzuges

zugeschaltet, solange das Fenster offen ist.

Das ETR61-230V kann in die UP-Dose

hinter die Steckdose für den Dunstabzug

gelegt werden.

Montage des Fensterkontaktes FK:

Auf der Gehäuse-Schmalseite die Einsätze

heraushebeln. Reedrelais anschließen

und Gehäuse-Ausschnitt für die Leitung

ausschneiden. Beide Gehäuse maximal

15mm entfernt parallel ankleben und

gegebenenfalls zusätzlich anschrauben.

In der Längsrichtung kann der Magnet

gegenüber dem Reedrelais beliebig ver-

dreht sein.

Technische Daten

Nennschaltleistung 5A/250V AC

Abstand Steueranschlüsse/ 6mm

Kontakt

Induktive Last cos = 0,6 650VAϕ

Glühlampenlast und 1000W

Halogenlampenlast

230V

Stand-by-Verlust (Wirkleistung) 0,5W

Bei Lampen mit max. 150 W

Zum späteren Gebrauch aufbewahren!

Eltako GmbH

D-70736 Fellbach

Produktberatung und

Technische Auskünfte:

+49 711 943500-02

Technik-Beratung@eltako.de

eltako.com

46/2019 Änderungen vorbehalten.
