Seite 1/1
Trennrelais
ETR61NP-230V
D
Temperatur an der Einbaustelle:
-20°C bis +50°C.
Lagertemperatur: -25°C bis +70°C.
Relative Luftfeuchte:
Jahresmittelwert <75%.
61 100 630 - 1
Diese Geräte dürfen nur durch eine
Elektrofachkraft installiert werden,
andernfalls besteht Brandgefahr oder
Gefahr eines elektrischen Schlages!
1 Schließer nicht potenzialfrei 10A/250V AC.
Stand-by-Verlust nur 0,7 Watt
.
Für Einbaumontage.
45mm lang, 55mm breit, 18mm tief.
Modernste Hybrid-Technik vereint die Vorteile
verschleißfreier elektronischer Ansteuerung
mit der hohen Leistung von Spezialrelais.
Steuereingang mit intern erzeugter Klein-
spannung 24V DC. Mit einem Trenntrafo gal-
vanisch getrennt von der Stromversorgung
und dem Arbeitskontakt (PELV).
Daher ist keine externe Kleinspannungs-
Stromversorgung erforderlich.
Mit zwei L-Klemmen und 2 N-Klemmen für
einfache und schnelle Installation.
Stromversorgung 230V.

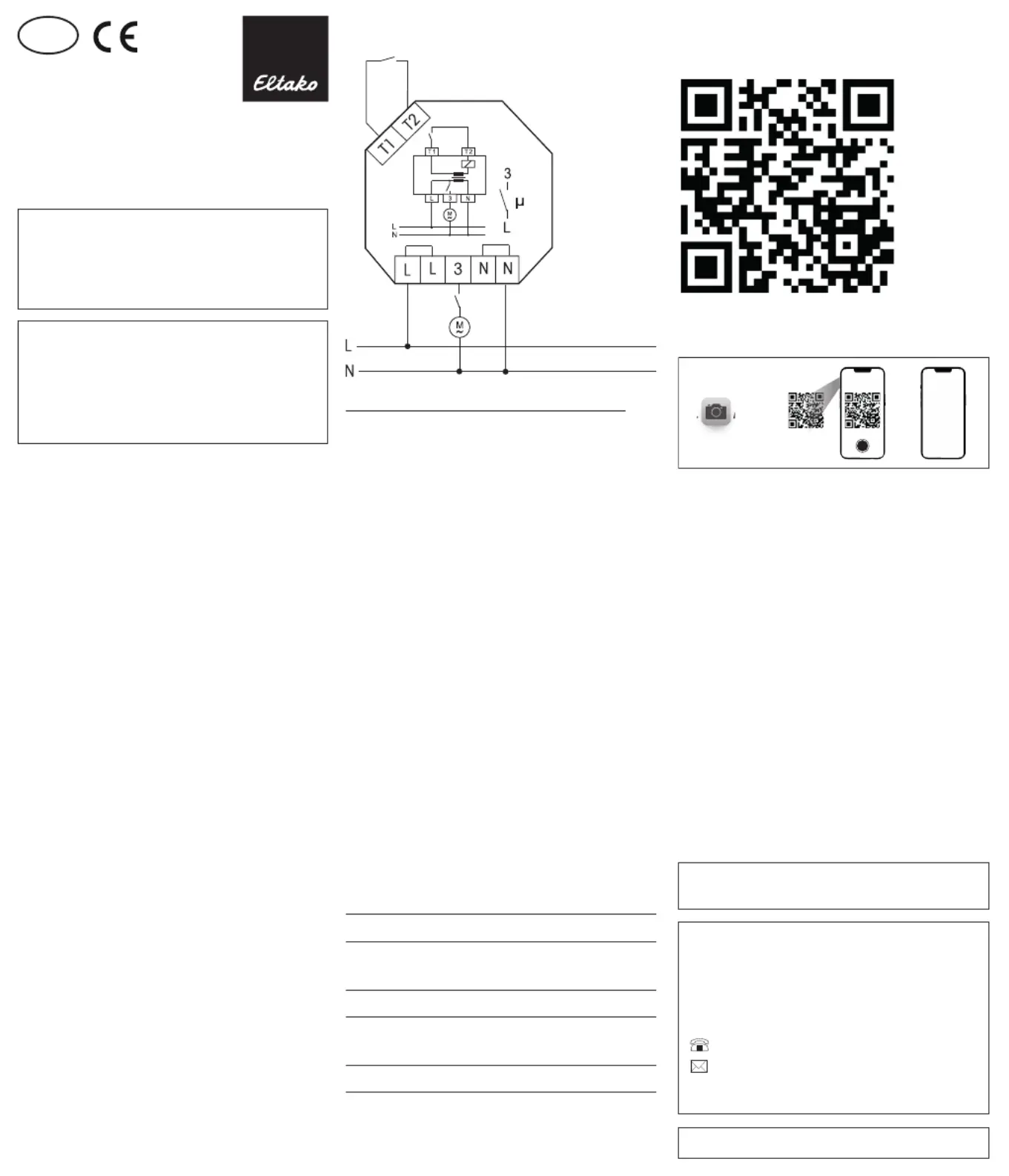

Anschlussbeispiel
Sofern ein Fensterkontakt FK beiliegt:
Der Fensterkontakt besteht aus einem
Reedrelais mit Anschlussklemmen und einem
Magneten. Der normalerweise geschlossene
Kontakt öffnet, sobald der Magnet näher als
25mm gekommen ist. An die Klemmen T1
und T2 des Trennrelais ETR61NP ange-
schlossen, wird die Stromversorgung eines
Dunstabzuges zugeschaltet, solange das
Fenster offen ist. Das ETR61NP kann in die
UP-Dose hinter die Steckdose für den
Dunstabzug gelegt werden.
Montage des Fensterkontaktes FK:
Auf der Gehäuse-Schmalseite die Einsätze
heraushebeln. Reedrelais anschließen und
Gehäuse-Ausschnitt für die Leitung aus-
schneiden. Beide Gehäuse maximal 15mm
entfernt parallel ankleben und gegebenen-
falls zusätzlich anschrauben. In der Längs-
richtung kann der Magnet gegenüber dem
Reedrelais beliebig verdreht sein.
Technische Daten
Nennschaltleistung 10A/250V AC
Abstand Steueranschlüsse/ 6mm
Kontakt
Induktive Last cos = 0,6 650VAM
Glühlampenlast und 2000W
Halogenlampenlast
1)
230V
Stand-by-Verlust (Wirkleistung) 0,7 W
1)
Bei Lampen mit max. 150 W.
Bedienungsanleitungen und Dokumente
in weiteren Sprachen
http://eltako.com/redirect/ETR61NP-230V
Zum späteren Gebrauch aufbewahren!
Eltako GmbH
D-70736 Fellbach
Produktberatung und
Technische Auskünfte:
+49 711 943500-02
Technik-Beratung@eltako.de
eltako.com
25/2022 Änderungen vorbehalten.
