Anwendungsgebiet
Öl & Gas
Petrochemie
Anlagen- und Apparatebau
Freifeldanwendungen
Laborausstattungen
Prozesserfassung und -überwachung
Optional: Edelstahlgehäuse

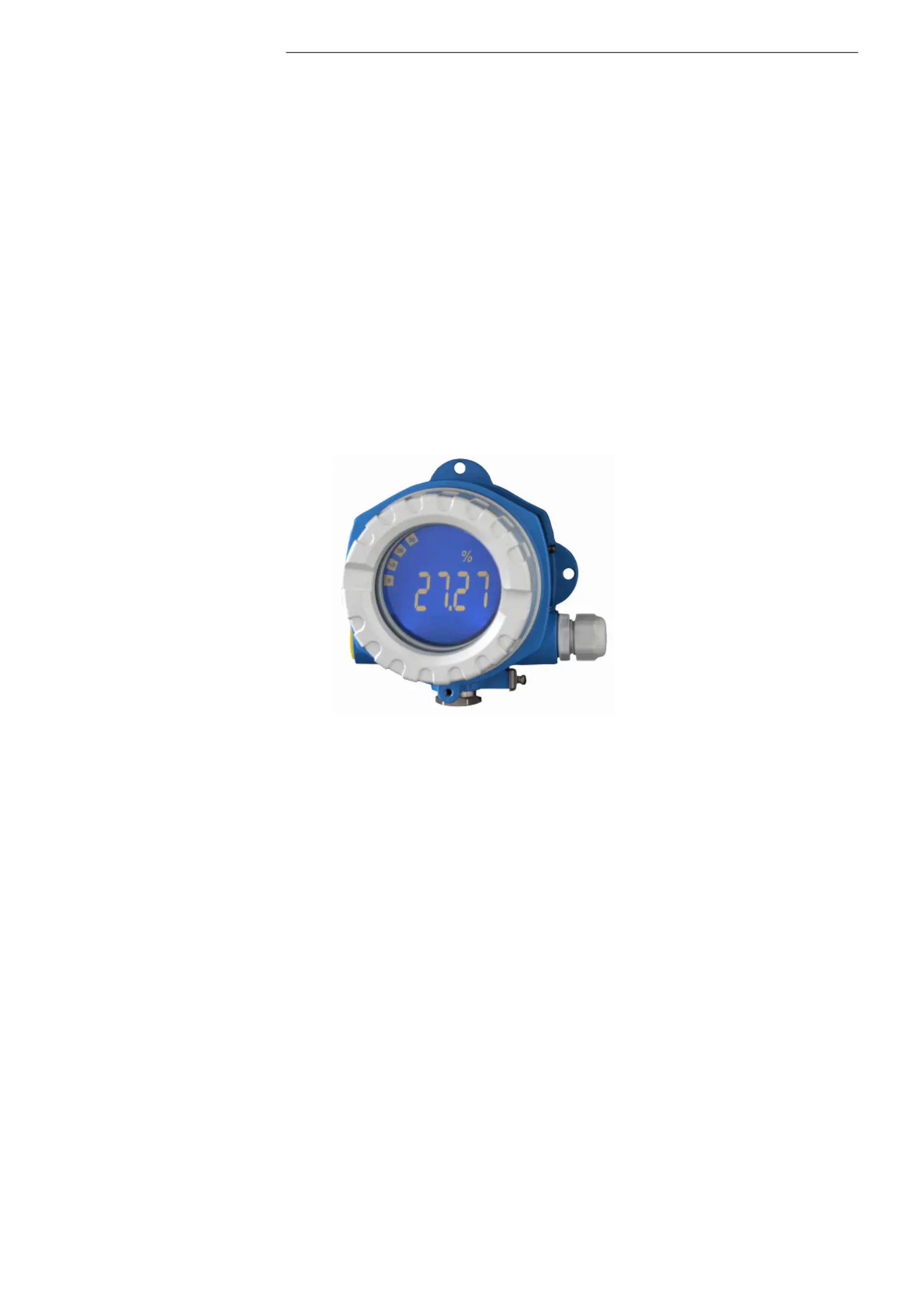

Schleifenstromgespeister Anzeiger im Einkammergehäuse
5-stellige LC-Anzeige, Ziffernhöhe 20,5 mm (0,8 in)
Beleuchtetes Display, steckbar in 90 °-Schritten
Trendbargraph in 10 %-Schritten
Messbereichsanzeige von –19999 … 99999
Digitaler Grenzwertschalter
Frei programmierbare Einheiten
3-Tastenbedienung
Internationale Zulassungen
ATEX, IECEx, FM, CSA, TIIS, UK CA, UL gelistet, BV und
Schiffbauzulassungen
3 Kabeleinführungen
Parametrierung über Schnittstelle mit PC Software FieldCare
Parametrierung ohne Hilfsenergie mittels Setup-Box
Products Solutions Services
Technische Information
RIA14
Schleifengespeister Feldanzeiger
TI00143R/09/DE/05.23-00
71602142
2023-01-30
RIA14
2 Endress+Hauser
Arbeitsweise und Systemaufbau
Messprinzip
EX
EX
1
4
Hazardous area
Zone 1, 2
Zone 21, 22
Non-hazardous
area
Power supply
Transmitter
4...20 mA
A0051968

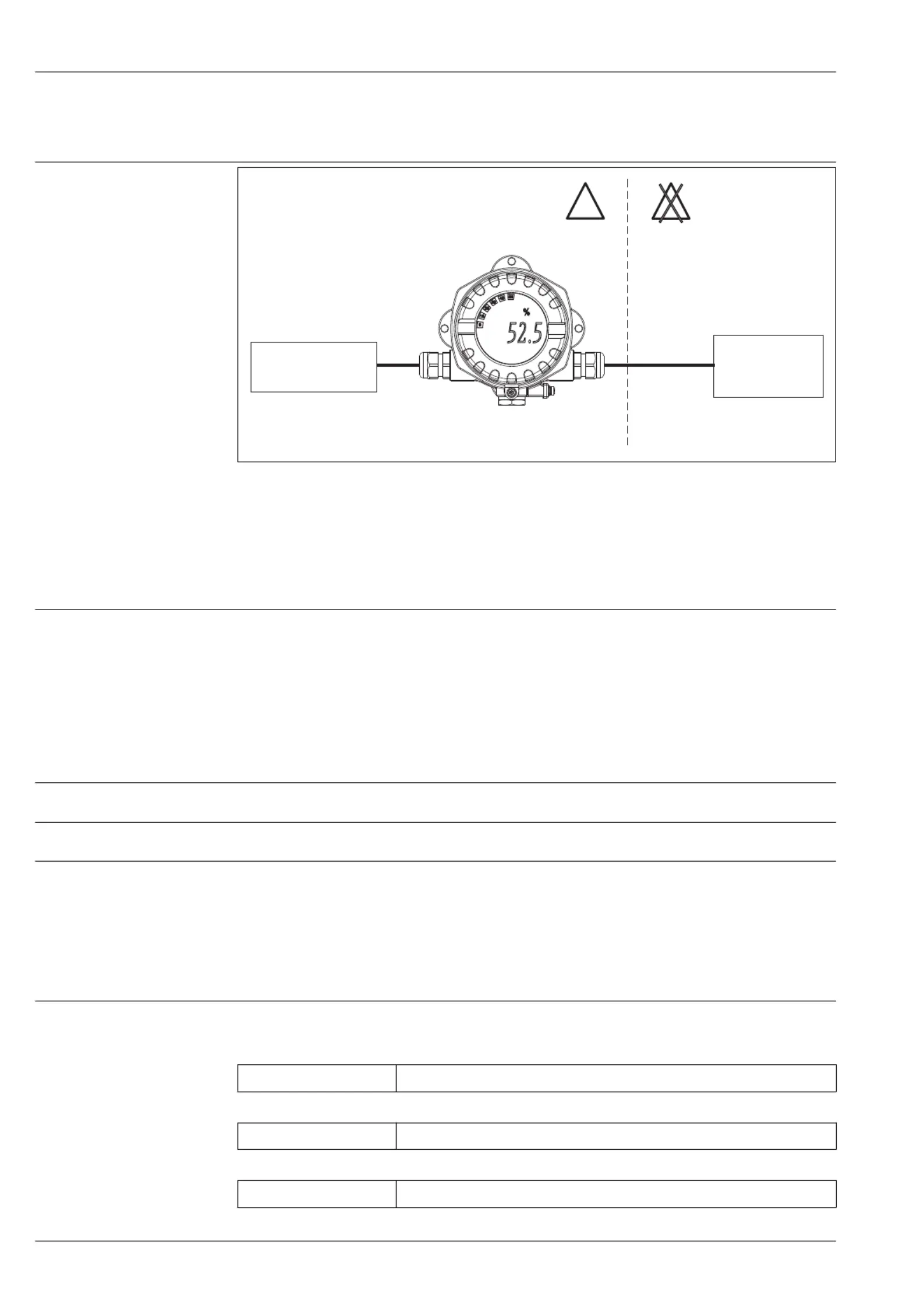

 1 Beispiel für einen Einsatzbereich des Feldanzeigers
Der Anzeiger erfasst ein analoges Messsignal und stellt dieses auf dem Display dar. Das LC-Display
zeigt den aktuellen Messwert digital und als Bargraph mit Signalisierung einer Grenzwertverletzung
an. Der Anzeiger wird in den 4 … 20 mA Stromkreis eingeschleift und bezieht von dort die benötigte
Energie.
Messeinrichtung
Mikrocontroller gesteuerter Anzeiger im Einkammer-Feldgehäuse mit beleuchteter LC-Anzeige. Die
Parametrierung von Messbereich, Dezimalpunkt und Offset der Anzeige lässt sich komfortabel über
drei Tasten im Gerät bei geöffnetem Gehäuse oder über einen PC mit der PC-Software FieldCare
durchführen.
Eingang
Messgröße
Strom
Messbereich
4 … 20 mA Verpolungsschutz
Eingangssignal
Spannungsabfall < 4 V bei 3 … 22 mA
Max. Spannungsfall < 6 V bei max. Kurzschlussstrom 200 mA
Ausgang
Ausgangssignal
Digitaler Grenzwertschalter
passiv, Open collector:
I
max
200 mA
U
max
35 V
U
low/max
< 2 V bei 200 mA
RIA14
Endress+Hauser 3
max. Reaktionszeit auf
Grenzwert
250 ms
Temperaturbereich –20 … +80 °C (–4 … +176 °F)
Ausfallsignal
Kein Messwert in der LC-Anzeige sichtbar, keine Hintergrundbeleuchtung.
Open Collector inaktiv.
Übertragungsverhalten
Der Anzeiger lässt das HART®-Übertragungsprotokoll ungehindert passieren.
Energieversorgung
Klemmenbelegung
3
2
1
+
-
loop power
supply
active
passive
Open Collector
loop power
supply
A0051890

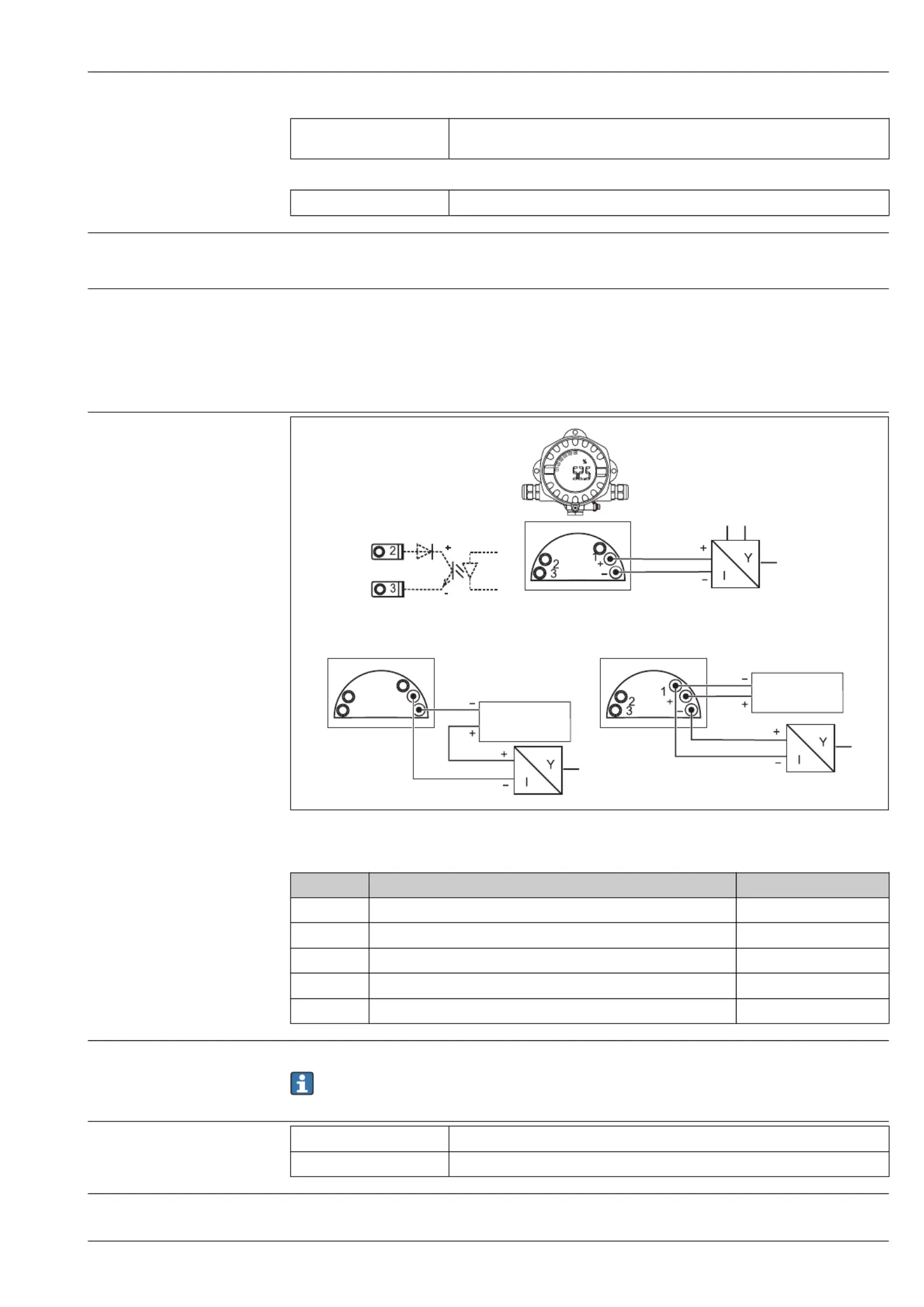

 2 Klemmenbelegung des Feldanzeigers
Klemme Klemmenbelegung Ein- und Ausgang
+ Messsignal (+) 4 … 20 mA Signaleingang
- Messsignal (-) 4 … 20 mA Signaleingang
1a, 1b Anschlussklemme für weitere Instrumentierung Stützklemme
2 Digitaler Grenzwertschalter (Kollektor) Schaltausgang
3 Digitaler Grenzwertschalter (Emitter) Schaltausgang
Versorgungsspannung
Die Versorgung erfolgt über die 4 … 20 mA Stromschleife.
Das Gerät darf nur von einem Netzteil mit einem energiebegrenzten Stromkreis nach
UL/EN/IEC 61010-1, Kap. 9.4 und Anforderungen Tabelle 18, gespeist werden.
Spannungsabfall
Spannungsabfall < 3,6 V bei 3 … 22 mA
Max. Spannungsabfall < 6 V bei max. Kurzschlussstrom 200 mA
Anschlussklemmen
Leitungen bis max. 2,5 mm
2
(14 AWG) plus Aderendhülse
