EQ-3 CC-RC-4-O-B-R5 Bedienungsanleitung

Funk-FernbedienungETH comfortBedienungsanleitung1. Bestimmungsgemäßer EinsatzDie Fernbedienung dient zur komfortablen Anpassung der Raumtemperatur. Ist die Fernbedienung an einen Funk-Elektronik-Thermostat angelernt (siehe 5), kann diese Systemkomponente Befehle der Fernbedienung empfan-gen und umsetzen. Durch einen integrierten Temperatursensor wird zudem die aktuelle Umgebungstemperatur im Display dargestellt. Zwei Bedienarten sind mit der Fernbedienung möglich:Einstellen einer relativen Temperaturänderung (-/+)•Umstellen auf Absenk- ( • ) oder Komforttemperatur ()Betreiben Sie das Gerät nur in Innenräumen und vermei-den Sie den Einfluss von Feuchtigkeit, Staub sowie Son-nen- oder Wärmebestrahlung. Jeder andere Einsatz als in dieser Bedienungsanleitung beschrieben ist nicht bestimmungsgemäß und führt zu Garantie- und Haftungsausschluss. Dies gilt auch für Um-bauten und Veränderungen.

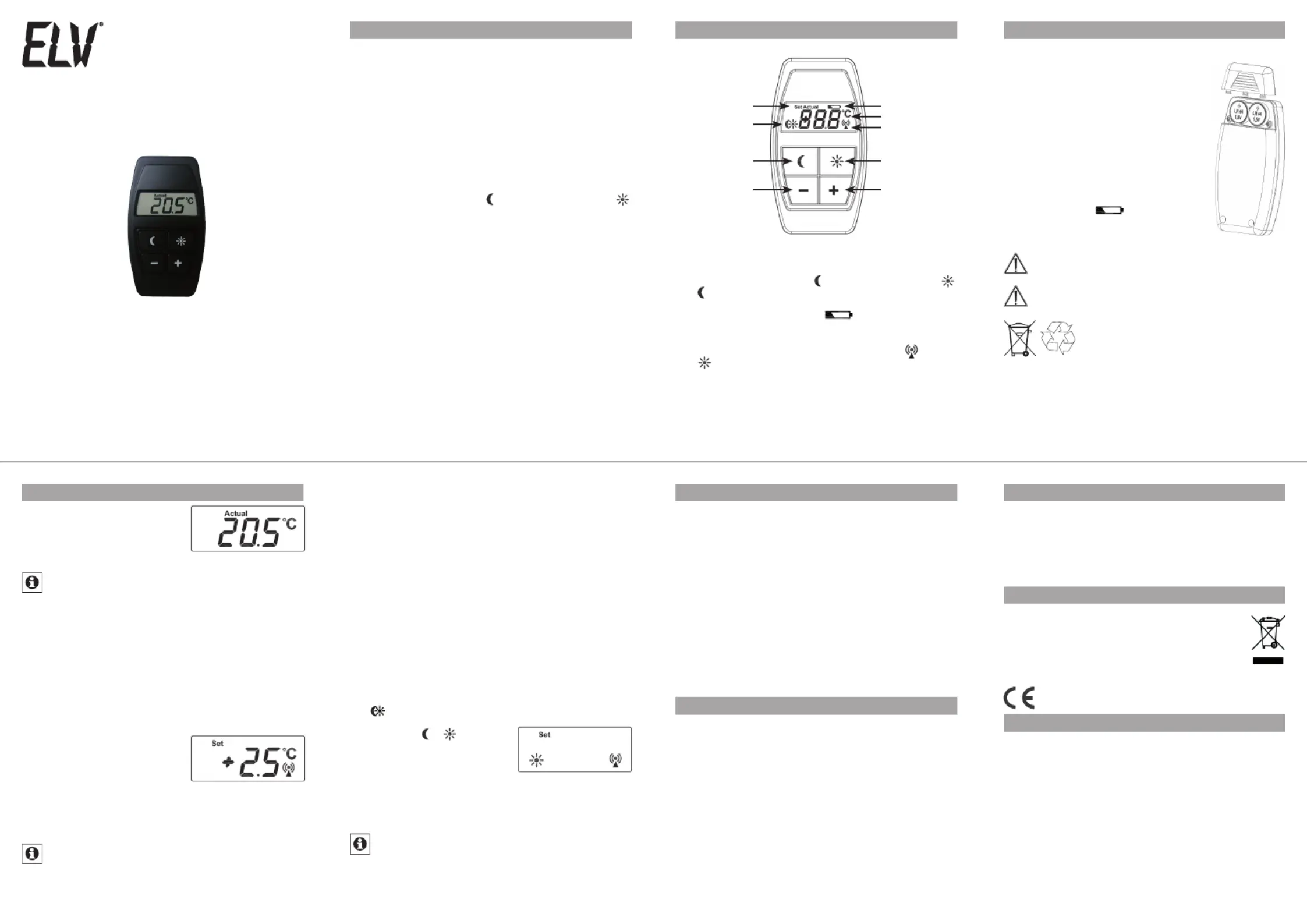

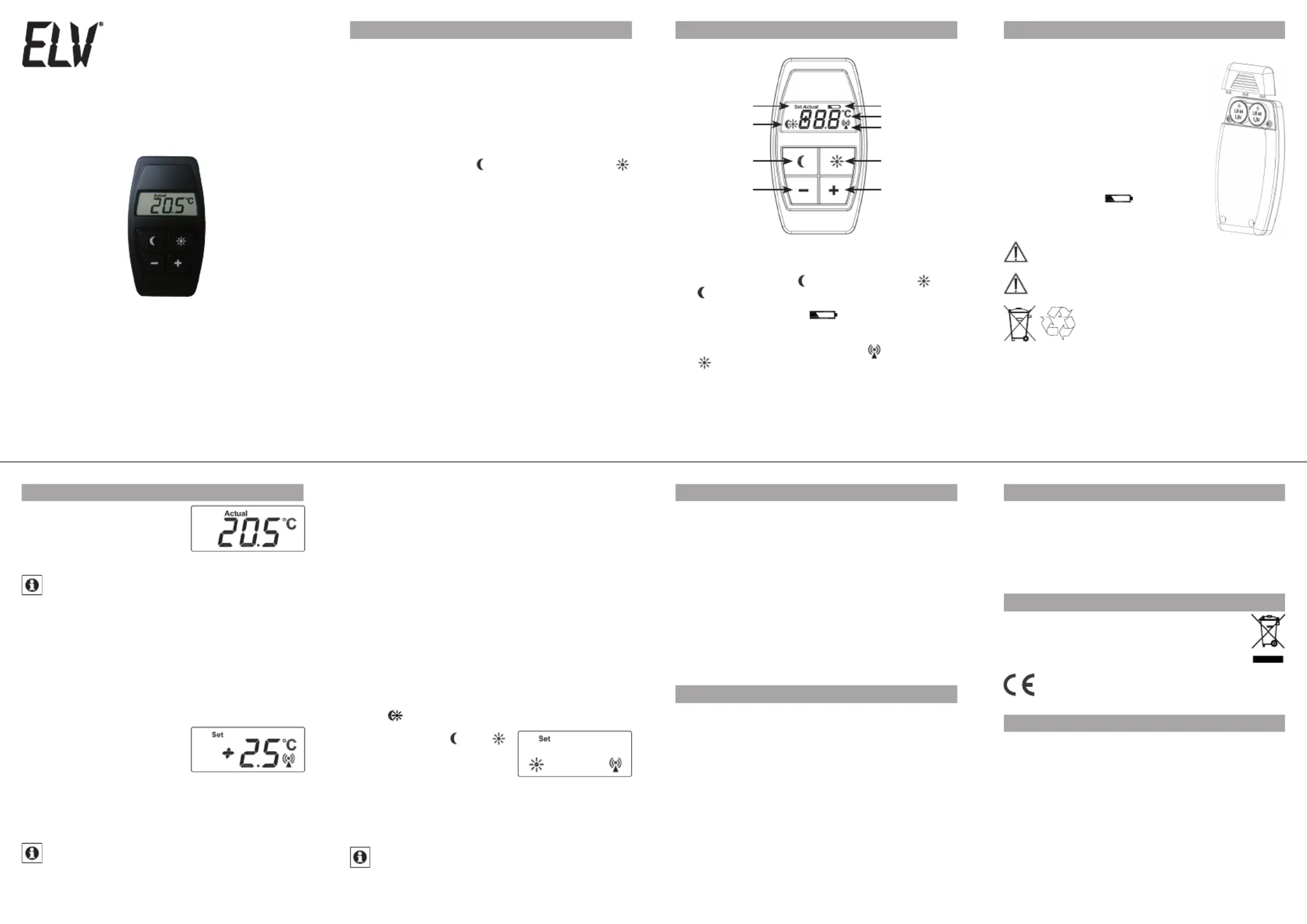

Die Geräte sind ausschließlich für den privaten Gebrauch gedacht. 2. Tasten und Display 3. Batterien einlegen (wechseln)Die Fernbedienung wird mit 2 LR44-Batterien betrieben. Ziehen Sie den Batteriefachdeckel •ab. Legen Sie 2 neue LR44-Batterien •polungsrichtig in das Batteriefach ein. Batteriefachdeckel wieder aufsetzen •und einrasten lassen. Bei zwei Bedienungen je Tag beträgt die Lebensdauer neuer Batterien ca. 4 Jahre. Ein Batteriesymbol ( ) im Display weist darauf hin, dass die Batterien auszutauschen sind. Normale Batterien dürfen niemals aufgeladen wer-den. Es besteht Explosionsgefahr. Batterien nicht ins Feuer werfen. Batterien nicht kurzschließen. Verbrauchte Batterien gehören nicht in den Hausmüll. Entsorgen Sie diese in Ihrer örtlichen Batteriesammelstelle. 4. BedienungIn der Fernbedienung ist ein Tem-peratursensor integriert.

Nach einem kurzen Tastendruck wird die aktuelle Ist-Temperatur im Display angezeigt. Bitte beachten Sie, dass die gemessene Temperatur durch Körperwärme beeinflusst werden kann.

Wenn Sie die Fernbedienung länger in der Hand halten oder in einer Hosentasche tragen, kann die Temperatur stark von der im Raum abweichen. Neben der Anzeige der Ist-Temperatur sind zwei Bedien-arten möglich:Einstellen einer relativen Temperaturänderung:Dadurch wird die aktuelle Soll-Temperatur im Raum um den in der Fernbedienung eingestellten Wert erhöht (z. B. +2. 5°C) oder reduziert (z. B. -1. 0°C). Mit den Tasten -/+ lässt sich die •Temperatur in 0. 5°C-Schritten erhöhen bzw. reduzieren. Nach dem letzten Tastendruck •wird mit kurzer Verzögerung die Temperaturänderung übertragen und das Sendesymbol erscheint im Display. Nach 10 Sekunden Inaktivität schaltet sich das Display •aus. So lange das Display noch aktiv ist, führt eine erneu-te Änderung der Temperatur dazu, dass nur die Tem-peratur-Differenz übertragen wird.

Sollte sich das Display nach 10 Sekunden bereits deaktiviert haben, be-ginnt die Temperaturänderung wieder bei 0°C. Beispiel:Im Funk-Elektronik-Thermostat ist eine Soll-Temperatur •von 18°C eingestellt. In der Fernbedienung wird eine Temperaturänderung •von „+0. 5°C“ eingestellt und gesendet. Die Soll-Temperatur im Funk-Elektronik-Thermostat än-•dert sich auf 18. 5°C. Innerhalb von 10 Sekunden wird die „+“ Taste erneut •2-mal gedrückt. Im Display der Fernbedienung ändert sich die Anzei-•ge auf „+1. 5°C“. An den Funk-Elektronik-Thermostaten wird nur die Dif-•ferenz von „+1°C“ gesendet und die Temperatur erhöht sich auf 19. 5°C. Sollte das Display der Fernbedienung nach 10 Sekunden •inaktiv sein und es wird eine Temperatur von „+2. 0°C“ eingestellt, wird sich die Soll-Temperatur im Funk-Elek-tronik-Thermostat um 2. 0°C auf 21. 5°C erhöhen.

Mit Druck auf die •- oder - Taste lässt sich entsprechend die Absenk- oder Komforttem-peratur herstellen. Nach dem Tastendruck wird mit kurzer Verzögerung •die Information übertragen und das Sendesymbol er-scheint im Display. Nach 10 Sekunden Inaktivität schaltet sich das Dis-•play aus. Nach einer kurzen Verzögerung wird 5 Sekunden lang gesendet, dabei erscheint das Sendesymbol im Display. Wird während dieser 5 Sekunden eine er-neute Bedienung durchgeführt, wird die Änderung erst nach Ablauf der zuvorigen 5 Sekunden gesendet. 5. Anlernen an FunkkomponentenDamit Funk-Komponenten miteinander kommunizieren können, müssen Sie aneinander angelernt sein. Die Fern-bedienung kann an Systemkomponenten wie einen Funk-Elektronik-Thermostat angelernt werden. Zuerst muss der Empfänger in den Anlernmodus ver-•setzt werden. Lesen Sie dazu die Bedienungsanleitung des entsprechenden Geräts.

Dann muss die Fernbedienung zum Anlernen ein Si-•gnal aussenden. Drücken Sie dazu eine der Tasten 2 bis 3 Mal. Bitte beachten Sie, dass dazu die Batterien bereits ein-•gelegt sein müssen. Beim Senden erscheint das Sendesymbol im Display. •Eine Fernbedienung kann an beliebig viele Stellantriebe angelernt werden. 6. Hinweise zum FunkbetriebDie Funk-Übertragung wird auf einem nicht exklusiven Übertragungsweg realisiert, weshalb Störungen nicht aus-geschlossen werden können. Störeinflüsse können u. a. durch Schaltvorgänge, Elektromotoren oder auch defekte Elektrogeräte hervorgerufen werden. Die Reichweite in Gebäuden kann stark von der im Frei-feld abweichen. Außer der Sendeleistung und den Emp-fangseigenschaften der Empfänger spielen Umwelteinflüs-se wie Luftfeuchtigkeit neben baulichen Gegebenheiten eine wichtige Rolle.

Hiermit erklärt die ELV Elektronik AG, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden An-forderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet.

Die vollständige Konformi-tätserklärung finden Sie unter www. elv. de. 7. SicherheitshinweiseDie Geräte sind keine Spielzeuge, erlauben Sie Kindern nicht damit zu spielen. Verpackungsmaterial nicht achtlos liegen lassen, dies kann für Kinder zu einem gefährlichen Spielzeug werden. Öffnen Sie das Gerät nicht, es enthält keine durch den Anwender zu wartenden Teile. Im Fehlerfall schicken Sie das Gerät an den Service. 8. EntsorgungshinweisGerät nicht im Hausmüll entsorgen. Elektronische Geräte sind entsprechend der Richtlinie über Elektro- und Elektronik-Altgeräte über die örtlichen Sammelstellen für Elektronik-Altgeräte zu entsorgen. Das CE-Zeichen ist ein Freiverkehrszeichen, das sich ausschließlich an die Behörden wendet und keine Zusicherung von Eigenschaften beinhaltet. 9. Technische EigenschaftenVersorgungsspannung: 3 VBatterien: 2x LR44Batterielebensdauer: ca.

4 Jahre (bei 2 Bedienungen je Tag)Sendefrequenz: 868,3 MHzReichweite im Freifeld: 30 mGehäuseabmessung: 41 x 74 x 15 mm (B x H x T)Technische Änderungen, die zur Verbesserung dienen, sind vorbehalten. Lesen Sie diese Anleitung sorgfältig, um das Gerät in Be-trieb zu nehmen. Bewahren Sie die Anleitung zum späte-ren Nachschlagen auf. 5263748A (Set) Soll-Temperatur, (Actual) Ist-TemperaturB Absenktemperatur ( ), Komforttemperatur ()C -Taste: Absenktemperatur herstellenD Minus-Taste (-): Soll-Temperatur reduzierenE Batterie-leer-Symbol ( )F Temperaturanzeige: relative Temperaturänderung (Set) oder Ist-Temperatur (Actual)G Sendesymbol / Funkübertragung () H -Taste: Komforttemperatur herstellenI Plus-Taste (+): Soll-Temperatur erhöhenA EHIGFCDB1. Ausgabe Deutsch 08/2009Dokumentation © 2009 ELV Elektronik AGAlle Rechte vorbehalten. 90394, V1. 1, www. elv.
