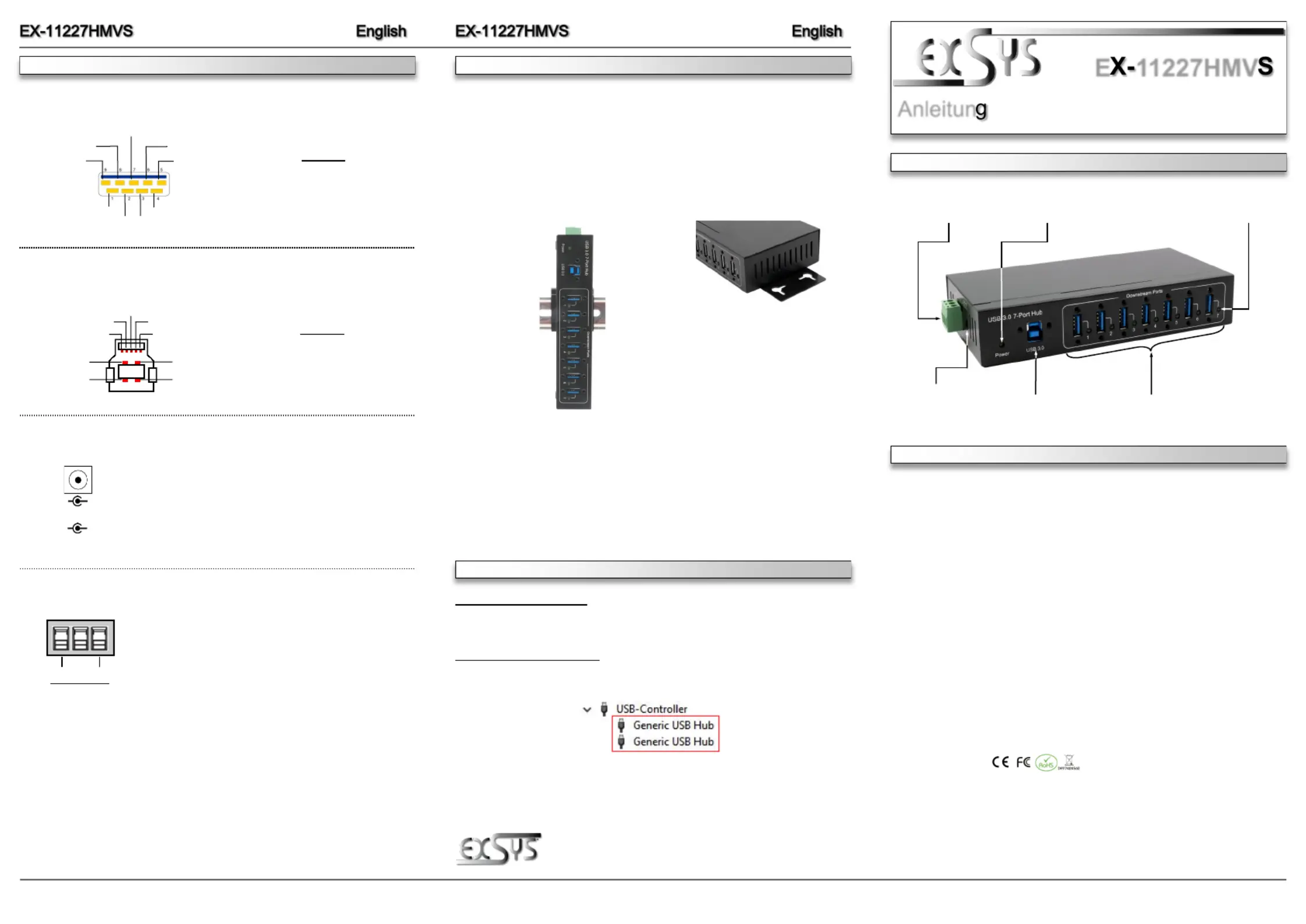

Seite 1/2

6 5 1

BESCHREIBUNG & TECHNISCHE DATEN

AUFBAU

Anleitun

Vers. 1.0 / 20.09.22

E 11227HMV

Kompatibilität: USB 1.1, 2.0 & 3.2

Betriebssysteme: Alle Betriebssysteme

Anschlüsse: 7x USB 3.2 Gen 1 A Buchse, 1x USB 3.2 Gen 1 B Buchse, - -

- - - 1x DC Buchse 9 40V, 1x Terminal Block 9 40V

Lieferumfang: 11227HMVS, USB 3.2 Gen 1 Kabel, DIN Rail Kit, EX- -

Wandmontagehalterung, Anleitung

Zertifikate:

1x USB 3.2 Gen 1

Upstream B Buchse -

7x USB 3.2 Gen 1

Downstream A Buchse -

Betriebs LED

9 40V DC Buchse für - -

optional erhältliches

Netzteil

9 40V T Block für optional - -

erhältliches Netzteil

HARDWARE INSTALLATION

DRIVER INSTALLATION

Because there are large differences between PC s, we can give you only a general installation ’

guide for the EX 11227HMVS. Please refer your computer s reference manual whenever in -’

doubt.

1. - -Install the EX 11227HMVS on a mounting rail by using the DIN Rail Kit or on the wall using

the Wall Mounting Brackets.

2. - -Connect the USB 3.2 Gen 1 cable with the USB 3.2 Gen 1 Upstream B Port at the EX

11227HMVS.

3. Now connect the power connector of the optionally available power supply to the DC-

Connector or to the Terminal Block of the hub and insert the power plug of the power

supply into an electrical outlet.

4. - -Now connect the other end from the USB 3.2 Gen 1 cable (A Plug) to the USB A Port at

your PC.

All Operating Systems

After the hardware installation the Operating System will recognize the EX 11227HMVS auto--

matically and install the drivers.

CHECK INSTALLED DRIVER

Open the >Device manager<. Now you should see at „USB Controller-“ the following new entry:

If you see this or a similar information the hub is installed correctly.

CONNECTORS

Der robuste und industrietaugliche EX 11227HMVS USB Hub im Metallgehäuse ist mit sieben - -

USB A 3.2 Gen 1 Buchsen ausgestattet. Er unterstützt alle USB Anschlüsse von 1.1 bis 3.2. - -

Jede USB Buchse an der EX 11227HMVS ist zusätzlich verschraubbar. Durch die Stromversor-- -

gung über die DC Buchse oder den Terminal Block können an jedem USB Port 1,1A zur Verfü-- -

gung gestellt werden. Dies ermöglicht Ihnen ein problemloses aufladen von iPhone, iPad,

Smartphone und Tablet. Der USB 3.2 Bus unterstützt optimal die Leistung des schnellen VIA

Chipsatz. Der EX 11227HMVS gewährleistet so eine sichere Datenübertragung und exzellente -

Performance von bis zu 5Gbit/s. Er unterstützt den Self Powered und USB Bus Powered - - -

Modus. Zusätzlich ist der EX 11227HMVS mit einem 15KV ESD Überspannungsschutz ausge--

stattet Der EX 11227HMVS unterstützt die Norm IP30. Im Lieferumfang ist ein DIN Rail Kit für . - -

die Installation auf einer Tragschiene und Wandmontagehalterungen für eine Montage an eine

Wand enthalten. Das DIN Rail Kit wird mit zwei Schrauben auf der Rückseite festgeschraubt. -

Die Wandmontagehalterungen können ohne Schrauben an den Seiten des EX 11227HMVS -

befestigt werden.

Switzerland:

EXSYS Vertriebs GmbH

Dübendorfstrasse 17

8602 Wangen

www.exsys.ch

Germany:

EXSYS Vertriebs GmbH

Industriestrasse 8

61449 Steinbach

www.exsys.de

Mounting of the DIN Rail Kit with -

two screws on the rear side

Mounting the Wall Mounting Bracket

on the sides

Status LED für

jeden Port

9V to 40V DC Connector:-

It is not necessary to pay attention to the polarity.

ATTENTION!

Only for use with optionally available power supply or

other compliant power supply!

9V to 40V T Block:-

It is not necessary to pay attention to the polarity.

ATTENTION!

Never connect the power supply to the terminal block

while it is switched on!

Attention!

Never plug in with

force or in wrong

direction.

USB 3.2 Gen 1 B Port:-

StdB_SST

D-

StdB_SSTX

GND_DRAI

StdB_SST

D+

VBus

Attention!

Never plug in with

force or in wrong

direction.

USB 3.2 Gen 1 A Port:-

D+ D-

StdB_SSTX+

StdB_SSTX -

StdB_SSTX+

StdB_SSTX -

GND_DRAIN

GND VCC

+V - V

- V +V

Produktspezifikationen

Marke:	EXSYS
Kategorie:	USB-Hub
Modell:	EX-11227HMVS
Breite:	158 mm
Tiefe:	80.7 mm
Gewicht:	547 g
Mitgelieferte Kabel:	USB
Produktfarbe:	Schwarz
Höhe:	32.2 mm
Gleichstrom-Anschluss (DC):	Ja
Relative Luftfeuchtigkeit in Betrieb:	5 - 95 %
Ursprungsland:	China
Menge pro Packung:	1 Stück(e)
Kabellänge:	1 m
Betriebsanleitung:	Ja
Gehäusematerial:	Metall
Minimale Betriebstemperatur:	0 °C
Maximale Betriebstemperatur:	55 °C
LED-Anzeigen:	Ja
Temperaturbereich bei Lagerung:	-20 - 85 °C
Unterstützt Windows-Betriebssysteme:	Ja
Unterstützt Mac-Betriebssysteme:	Ja
Netzteiltyp:	Gleichstrom
USB 3.2 Gen 1 (3.1 Gen 1) Anzahl der Anschlüsse vom Typ A:	7
Nachhaltigkeitskonformität:	Ja
Nachhaltigkeitszertifikate:	CE, Federal Communications Commission (FCC), RoHS
Unterstützte Linux-Betriebssysteme:	Ja
Hostschnittstelle:	USB 3.2 Gen 1 (3.1 Gen 1) Type-B
Datenübertragungsrate:	5000 Mbit/s
Anzahl Anschlüsse:	7
Druckanstiegsschutz:	Ja
Hub-Schnittstellen:	USB 3.2 Gen 1 (3.1 Gen 1) Type-C
Terminalblock-Anschluss:	Ja
