Lies die bedienungsanleitung für EXSYS EX-1163 (2 Seiten) kostenlos online; sie gehört zur Kategorie USB-Hub. Dieses Handbuch wurde von 32 Personen als hilfreich bewertet und erhielt im Schnitt 4.5 Sterne aus 16.5 Bewertungen. Hast du eine Frage zu EXSYS EX-1163 oder möchtest du andere Nutzer dieses Produkts befragen? Stelle eine Frage

Download PDF

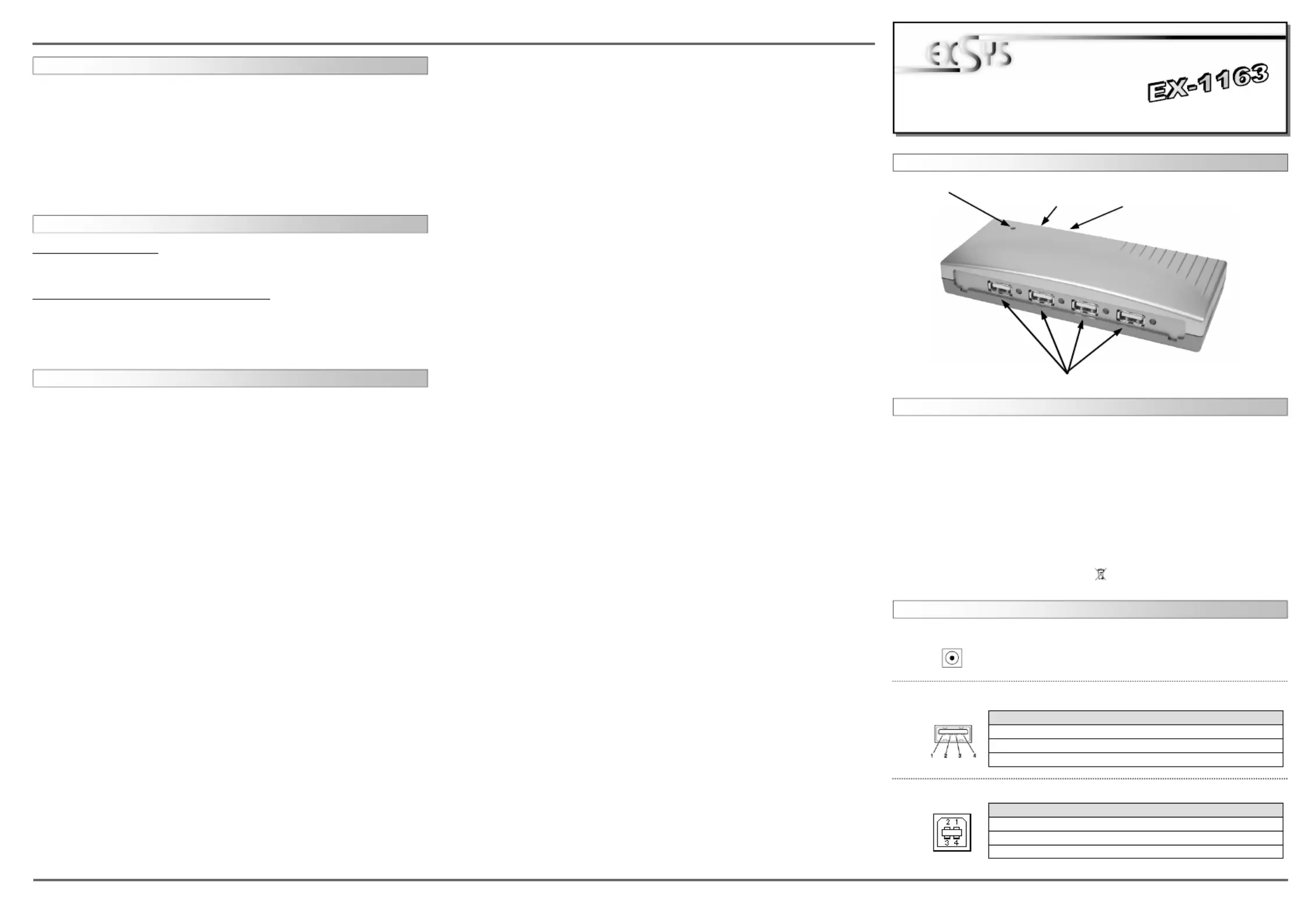

Seite 1/2

6 5

1163

English

1163

English

Die EX-1163 ist ein USB 2.0 HUB für bis zu 4 Endgeräte. Er ist mit 4 Ports für Endgeräte und 1

Port für den Anschluss an den PC ausgestattet. Er unterstützt alle USB Anschlüsse von 1.1 bis 2.0.

Durch die Stromversorgung über das Netzteil werden an jedem Port die vollen 500mA zur Verfü-

gung gestellt. Der serielle USB 2.0 Bus unterstützt optimal die Leistung des schnellen NEC Chip-

satz. Die EX-1163 gewährleistet so eine sichere Datenübertragung und exzellente Performance

von bis zu 480Mbit/s. Er unterstützt den Self Powered und Bus Powered Modus. Es ist nicht

möglich die I/O Adressen und Interrupts manuell einzustellen, da die Einstellungen vom System

(BIOS) und beim installieren des Betriebssystems automatisch vorgenommen werden.

BESCHREIBUNG & TECHNISCHE DATEN

AUFBAU

JUMPER EINSTELLUNG & ANSCHLÜSSE

ACHTUNG!!!

Nur zur Verwendung mit im Lieferumfang enthaltenem Netzteil!

5 Volt Buchse:

Bedienungsanleitung

Vers. 1.1 / 23.04.13

Betriebs LED

USB 1-4: 4 x externe USB 2.0 A-Buchse für Endgeräte

5V Buchse für

externes Netzteil

USB B-Buchse

PC-Anschluss

Kompatibilität: USB 1.1 & 2.0

Betriebssysteme: Alle Betriebssysteme

Anschlüsse: 4x USB A-Buchse, 1x USB B-Buchse, 1x 5V Buchse

Lieferumfang: EX-1163, Anleitung, USB Kabel, Netzteil

Zertikate:

CECE

CE / FCC / RoHS / WEEE DE97424562 / WHQL

USB 1-4:

USB 2.0 A-Buchse

Pin Signal Pin Signal

1 VCC 3 DATA+

2 DATA- 4 GND

USB B-Buchse:

USB 2.0 B-Buchse

Pin Signal Pin Signal

1 VCC 3 DATA+

2 DATA- 4 GND

HARDWARE INSTALLATION

DRIVER INSTALLATION

All OS

After the hardware installation the OS will recognize the device automatically and install the

drivers.

CHECK INSTALLED DRIVER

Open the >Device manager<. Now you should see at „USB-Controller“ the following new

entrys: <USB Hub> .

If you see this or a similar information the device is installed correctly.

CLEANING

For cleaning please use only a dry u less cloth and remove the dirt with gently pressure. In

the area of the connectors please make sure that no bres from the cloth remain in the connec-

tors. Attention! Never use a moist or wet cloth for cleaning!

Because there are large dierences between PC’s, we can give you only a general installation

guide for the EX-1163. Please refer your computer’s reference manual whenever in doubt.

1. Connect the USB cable to the USB B-Port at the Hub.

2. Connect the included power supply into the 5Volt connector at the Hub.

3. Now connect the other end from the USB cable (A-Plug) to the A-Port at your PC.

Produktspezifikationen

Marke:	EXSYS
Kategorie:	USB-Hub
Modell:	EX-1163
Gewicht:	150 g
Produktfarbe:	Silber
Betriebstemperatur:	0 - 55 °C
Relative Luftfeuchtigkeit in Betrieb:	5 - 95 %
Mac-Kompatibilität:	Ja
Schnittstelle:	USB 2.0
Kompatible Betriebssysteme:	Windows 98SE/Me/2000/XP/Vista\nLinux\nMac OS
Abmessungen (BxTxH):	150 x 70 x 30 mm
Sicherheit:	CE, FCC, RoHS
Datenübertragungsrate:	480 Mbit/s
Anzahl Anschlüsse:	4
