5

Der EX1137 USB 3.2 Gen 1 Hub in einem eleganten Plastikgehäuse stellt Ihnen sieben USB -

3.2 Gen 1 Anschlüsse bereit für die Verbindung sieben USB Endgeräte. Des Hub unterstützt

alle USBAnschlüsse von 1.1 bis 3.2. Über eine externe Stromversorgung, welche mittels eines -

optionalem Netzteils bereitgestellt wird, können an jedem Port 900 mA zur Verfügung gestellt

werden. Die Leistung des schnellen Chipset optimiert die Funktionalität des USB 3.2 Gen 1

Bus. Der EX1137 gewährleistet eine sichere Datenübertragung sowie eine exzellente Perfor--

mance von bis zu 5Gbit/s. Er unterstützt sowohl den SelfPowered als auch den BusPowered --

Modus. Der Lieferumfang umfasst zudem einen Adapter von ABuchse auf CStecker (EX---

47990). Optional ist das Netzteil EX6993 erhältlich.-

Kompatibilität:USB 1.1, 2.0 & 3.2

Betriebssysteme:Alle Betriebssysteme

Anschlüsse:7x USB 3.2 Gen 1 ABuchse, 1x 5V DC--Buchse

Lieferumfang:1137, Anleitung, USB Kable 22cm (befestigt),EX-

---USB ABuchse auf USB CStecker Adapter (EX47990)

1

ANSCHLÜSSE

BESCHREIBUNG & TECHNISCHE DATEN

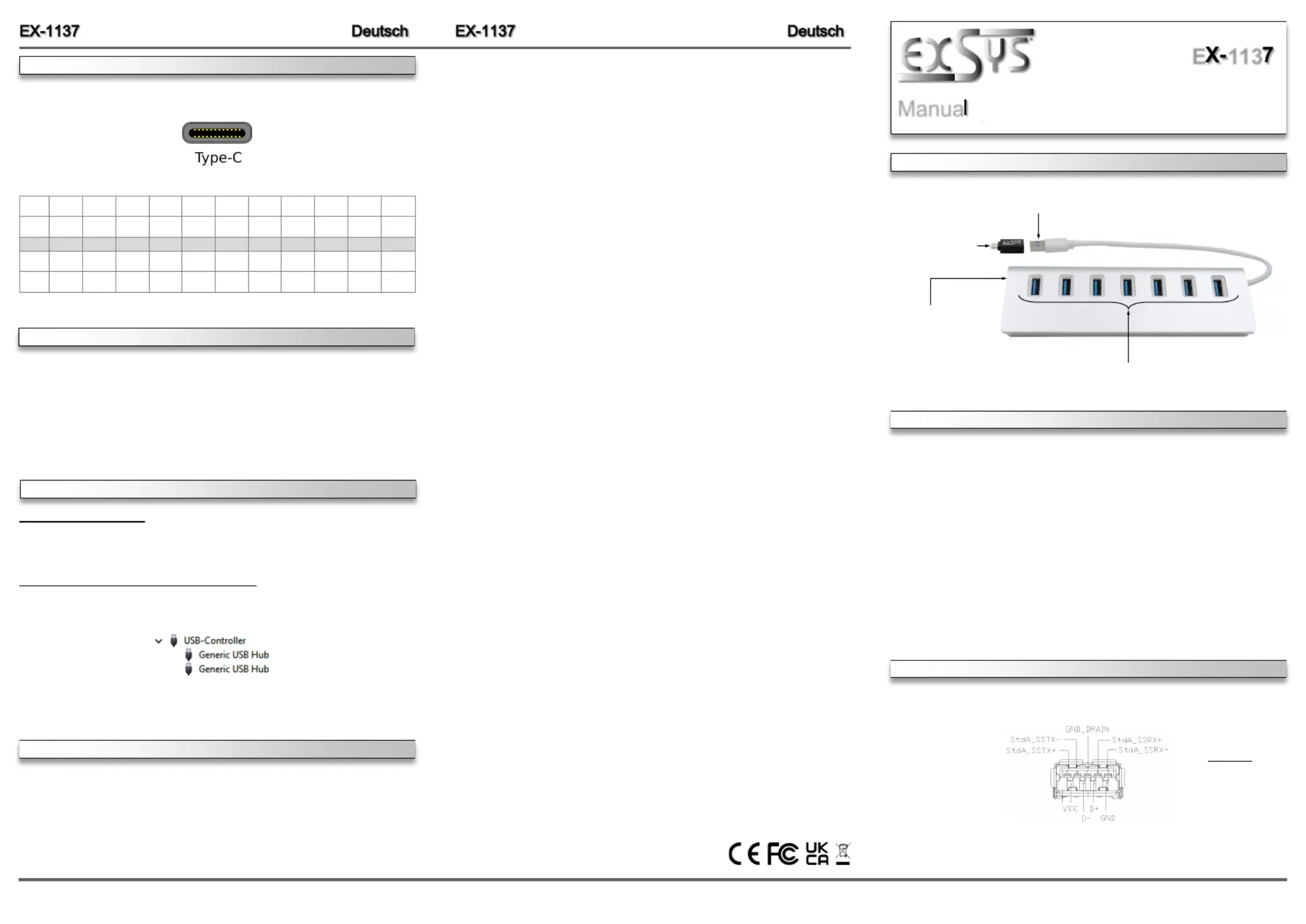

AUFBAU

7x USB 3.2 Gen 1 ABuchsen für Endgeräte-

Achtung!

Stecker niemals

umgekehrt oder mit

Gewalt einstecken.

USB 3.2 Gen 1 ABuchse:-

USB 3.2 Gen 1 AStecker für den Anschluss an den PC-

Adapter USB-A

zu USBC Stecker-

5V DCBuchse-

(wenn benötigt)

To clean the device, please only use a dry, lintfree cloth and remove the dirt with light pressure. -

Please ensure that no fibers of the cloth are left in the socket in the area of the connections.

Never use a damp or wet cloth for cleaning.

CLEANING

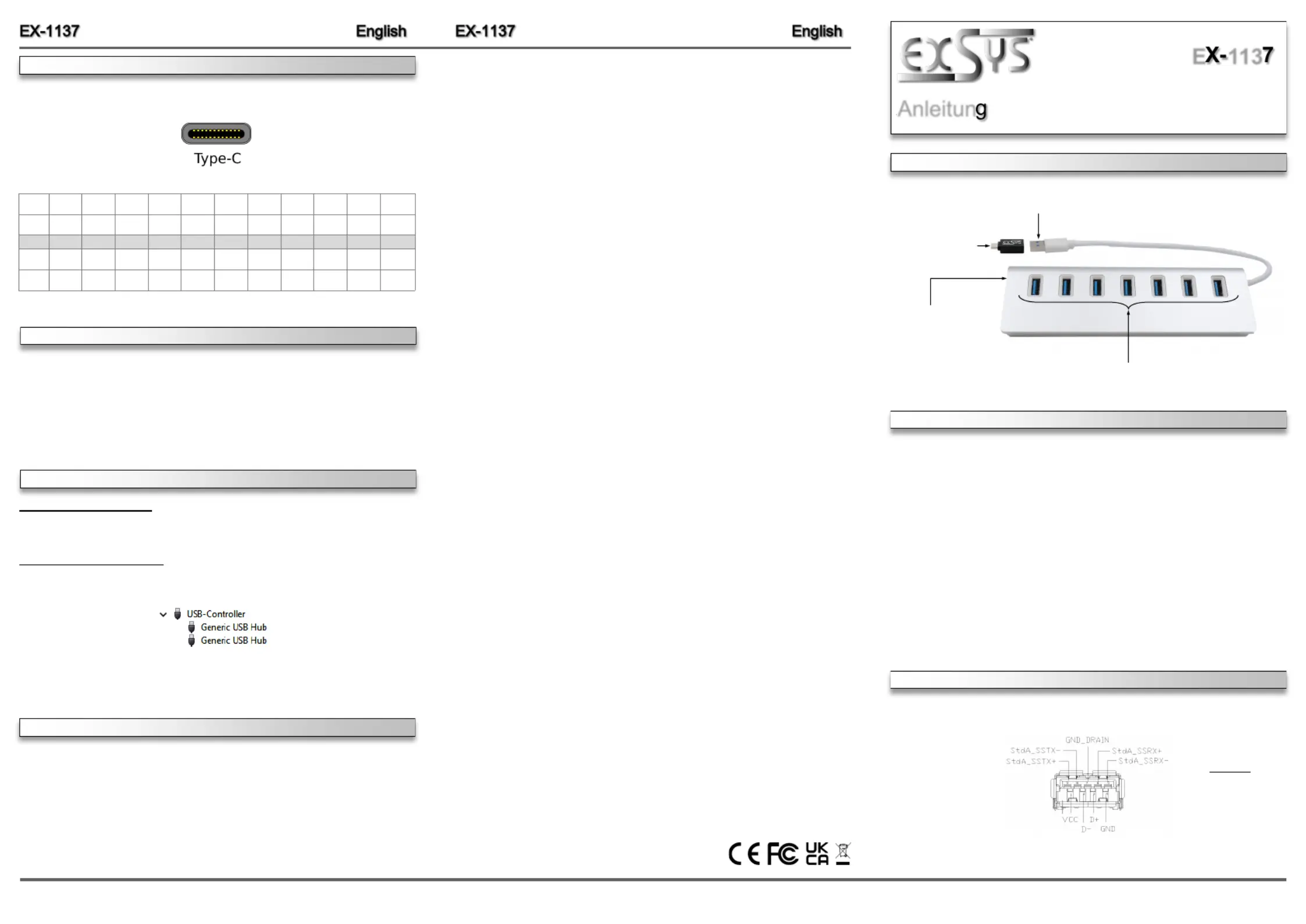

HARDWAREINSTALLATION

Because there are large differences between PCs, we can give you only a general installation ’

guide for the EX1137. Please refer your computers reference manual whenever in doubt.-’

1.---Connect the EX1137 to a USB APort or to a USB CPort on your PC by using the adapter

included in the scope of delivery.

2.---Now connect the optional EX6993 power supply to the 5V DCConnector of the EX1137.

All Operating Systems

Once the hardware installation is complete, the operating system automatically recognizes the

EX- 1137 and install it.

CHECK INSTALLED DRIVER

Open the >Device manager<USBController. Now you should see at „-“ the following new

entrys:’

If you see this or a similar information the device is installed correctly.

DRIVER INSTALLATION

CONNECTORS

USB 3.2 Gen 1 CPlug:-

A12A11A10 A9A8A7A6A5A4A3A2A1

GNDRX2+RX2VBUSSBU1DVBUSTX1TX1+GND - - D+CC1 -

GNDTX2+TX2VBUSDSBU2VBUSRX1RX1+GND - CC2D+ - -

B1B2B3B4B5B6B7B8B9 B10B11B12

Anleitun

E113

Vers. 1.4 / 07.05.25
