EXSYS EX-12293HMS Bedienungsanleitung
Lies die bedienungsanleitung für EXSYS EX-12293HMS (2 Seiten) kostenlos online; sie gehört zur Kategorie USB-Hub. Dieses Handbuch wurde von 4 Personen als hilfreich bewertet und erhielt im Schnitt 4.3 Sterne aus 2.5 Bewertungen. Hast du eine Frage zu EXSYS EX-12293HMS oder möchtest du andere Nutzer dieses Produkts befragen? Stelle eine Frage
Seite 1/2

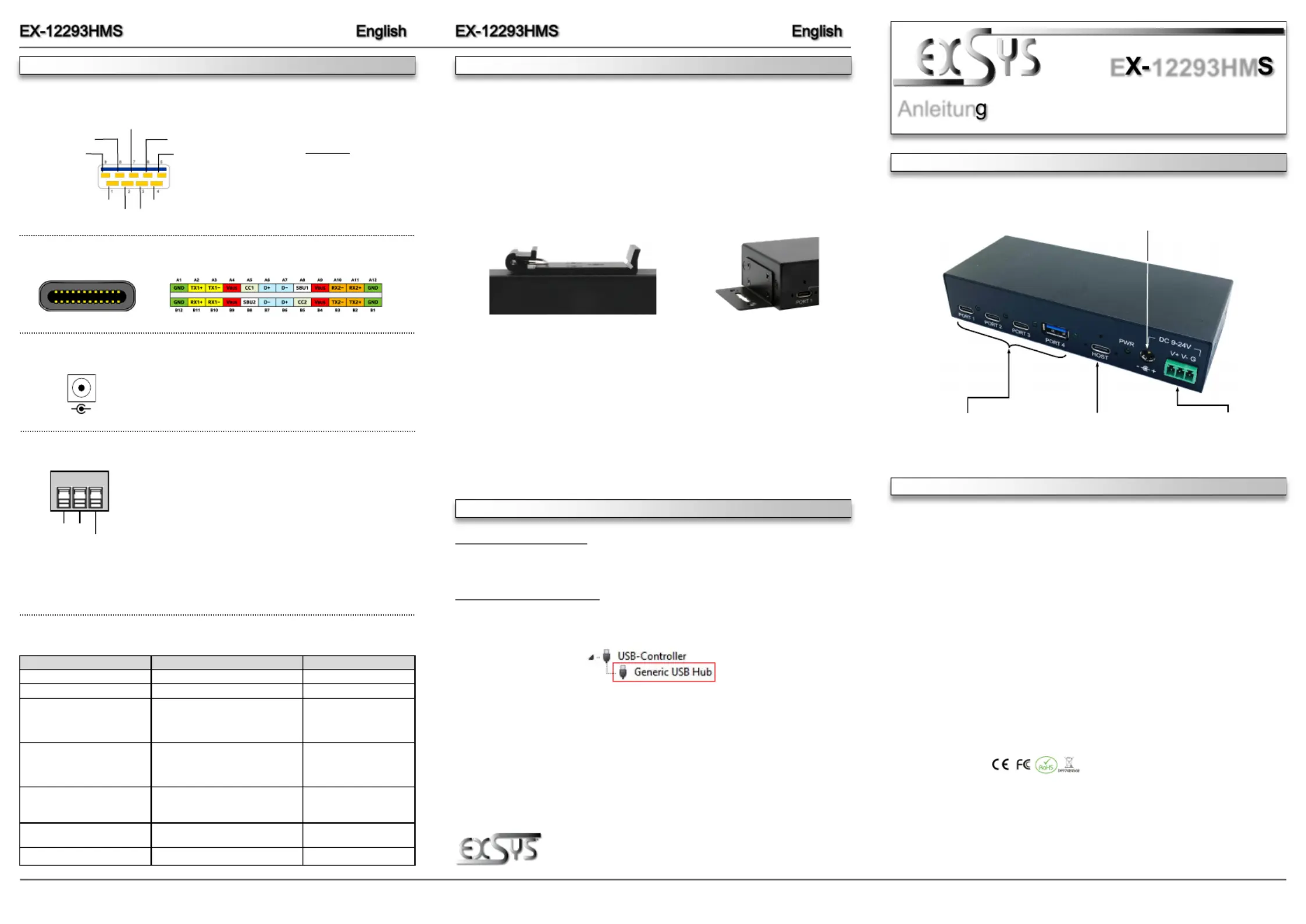

Because there are large differences between PC s, we can give you only a general installation ’
guide for the EX 12293HMS. Please refer your computer s reference manual whenever in -’
doubt.
1. -Install the EX 12293HMS on a mounting rail by using the DIN Rail Kit or on the wall using -
the Wall Mounting Brackets.
2. Connect the USB 3.2 Gen 2x1 cable with the USB 3.2 Gen 2x1 Upstream C Port at the EX- -
12293HMS.
3. Now connect the power connector of the power supply to the DC Connector or connect an -
optionally available DIN Rail power supply to the Terminal Block of the hub and insert the -
power plug of the power supply into an electrical outlet.
4. Now connect the other end from the USB 3.2 Gen 2x1 cable (C Plug) to the USB C Port at - -
your PC.
6 5 1
BESCHREIBUNG & TECHNISCHE DATEN
AUFBAU
Anleitun
Vers. 1.0 / 01.05.23
E 12293HM
Kompatibilität: USB 1.1, 2.0 & 3.2
Betriebssysteme: Alle Betriebssysteme
Anschlüsse: 1x USB 3.2 Gen 2x1 A Buchse, 4x USB 3.2 Gen 2x1 C Buchse - -
- - - 1x DC Buchse 9 24V, 1x Terminal Block 9 24V
Lieferumfang: 12293HMS, Netzteil (12V/5A), EX-
- USB 3.2 Gen 2x1 Kabel (verschraubbar), DIN Rail Kit,
Wandmontagehalterung, Anleitung
Zertifikate:
1x USB 3.2 Gen 2x1
Upstream C Buchse-
(verschraubbar)
4x USB 3.2 Gen 2x1
Downstream C & A Buchse- -
9 24V T Block für optional - -
erhältliches Netzteil
HARDWARE INSTALLATION
DRIVER INSTALLATION
All Operating Systems
After the hardware installation the Operating System will recognize the EX 12293HMS -
automatically and install the drivers.
CHECK INSTALLED DRIVER
Open the >Device manager<. Now you should see at „USB-Controller“ the following new entry:
If you see this or a similar information the hub is installed correctly.
CONNECTORS
Switzerland:
EXSYS Vertriebs GmbH
Dübendorfstrasse 17
8602 Wangen
www.exsys.ch
Germany:
EXSYS Vertriebs GmbH
Industriestrasse 8
61449 Steinbach
www.exsys.de
Mounting of the DIN Rail Kit with -
three screws on the rear side
Mounting the Wall Mounting
Bracket with four screws on
each side
Der robuste und industrietaugliche EX 12293HMS ist ein USB 3.2 Gen 2x1 Metall HUB für bis -
zu vier Endgeräte, der an der Wand oder auf einer Hutschiene montiert werden kann. Er verfügt
über einen USB A und drei USB C Downstream Ports und gewährleistet eine sichere - - -
Datenübertragung und eine exzellente Performance von bis zu 10Gbit/s (SuperSpeed USB
10Gbps). Zusätzlich ist der EX 12293HMS mit einem 15KV ESD Überspannungsschutz -
ausgestattet. Das externe Netzteil kann bis zu 3A an jedem USB C Port und 1.5A an jedem -
USB A Port zur Verfügung stellen. Dies ermöglicht das problemlose Aufladen von iPhone, iPad, -
Smartphone und Tablet.
Die Stromversorgung erfolgt über das mitgelieferte Steckernetzteil oder ein optional erhältliches
DIN Rail Netzteil (Self Power).- -
9 24V DC Buchse für im - -
Lieferumfang enthaltenes Netzteil
+9V to +24V DC Connector:-
USB 3.2 Gen 2x1 C- Buchse:
Attention!
Never plug in with
force or in wrong
direction.
USB 3.2 Gen 2x1 A Port:-
D+ D-
StdB_SSTX -
StdB_SSTX+
StdB_SSRX+
StdB_SSRX -
GND_DRAIN
GND VCC
+9V to +24V T Block:-
- V
-
+
+V
ATTENTION!
Only for use with the power supply included in the
scope of delivery or another compliant power supply!
ATTENTION!
Please pay attention to the correct polarity!
Never connect power to GND it will destroy your
Hardware!
Never connect the power supply to the terminal block
while it is switched on!
Redundant power supply is possible by simultaneous use of DC Connector and Terminal -
Block!
GND
(Ground)
USB Version Naming Max. data rate-
USB 1.0 Full Speed 12 Mbit/s
USB 2.0 Hi-Speed 480 Mbit/s
USB 3.2 Gen 1
früher:
USB 3.1 Gen 1
USB 3.0
USB 5Gbps
früher:
SuperSpeed USB
5 Gbit/s
USB 3.2 Gen 2x1
früher:
USB 3.2 Gen 2
USB 3.1 Gen 2
USB 10Gbps
früher:
SuperSpeed USB 10 Gbps
10 Gbit/s
USB 3.2 Gen 2x2 USB 20Gbps
früher:
SuperSpeed USB 20 Gbps
20 Gbit/s
USB 4 (Version 1)
USB 4.0
USB 40Gbps 40 Gbit/s
USB 4 Version 2 USB 80Gbps 80 Gbit/s
USB versions overview:
D+ D-
StdB_SSTX -
StdB_SSTX+
StdB_SSRX+
StdB_SSRX -
GND_DRAIN
GND VCC

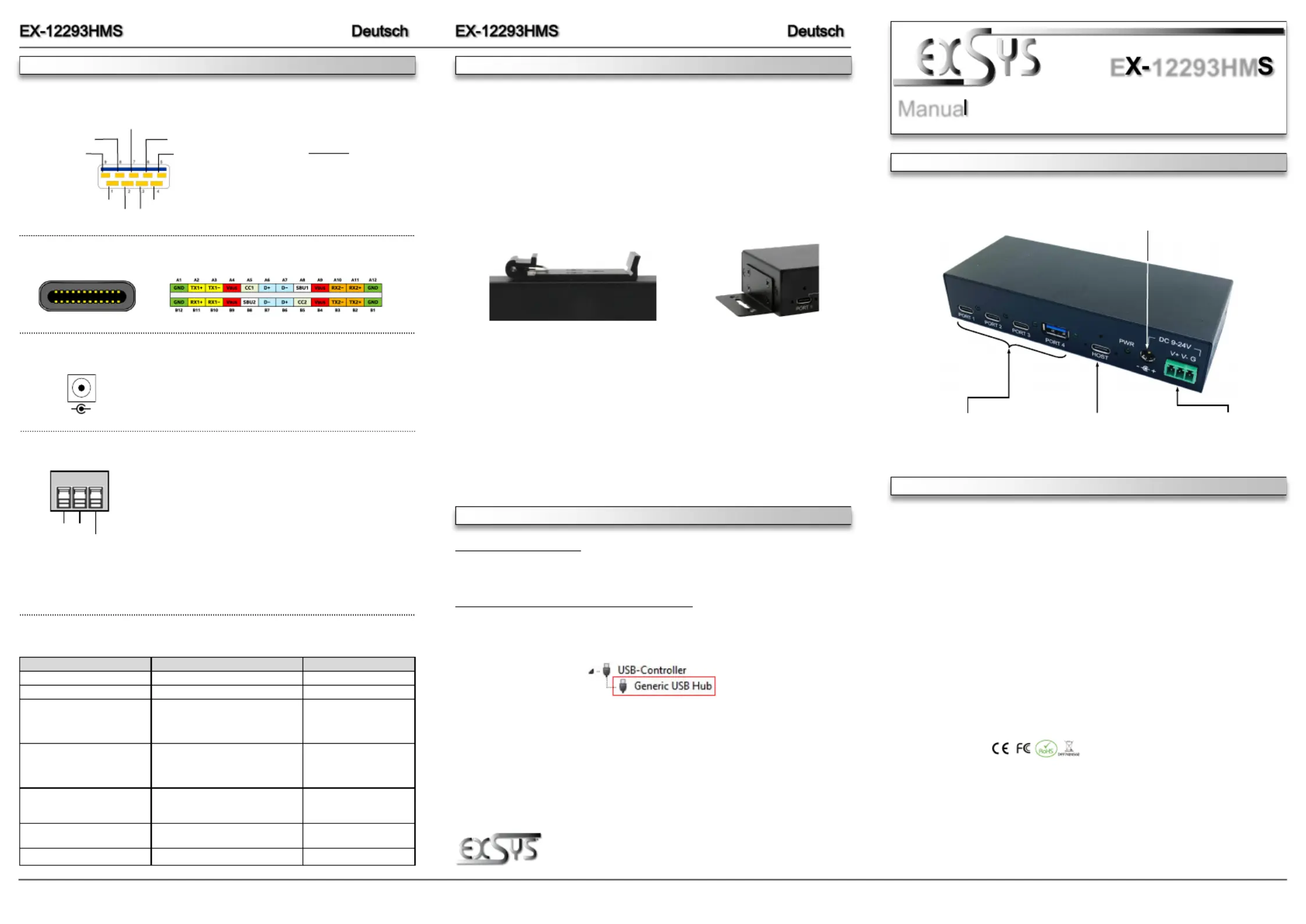

Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen
PC‘s gibt, können wir Ihnen nur eine generelle Anleitung zum Anschluss des EX 12293HMS -
geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres
Computersystems.
1. -Installieren Sie den EX 12293HMS mit dem DIN Rail Kit auf eine Tragschiene oder mit -
den Wandmontagehalterungen an die Wand.
2. Verbinden Sie das mitgelieferte USB 3.2 Gen 2x1 Kabel mit dem USB 3.2 Gen 2x1
Upstream C Anschluss des Hubs.-
4. Verbinden Sie nun den Netzstecker des Netzteils mit der DC Buchse oder schließen Sie ein -
optional erhältliches Hutschienennetzteil an die Klemmleiste des Hubs an und stecken Sie
den Netzstecker des Netzteils in eine Steckdose.
5. Verbinden Sie nun das andere Ende (C-Anschluss) des mitgelieferten USB 3.2 Gen 2 Kabels
mit der USB C Buchse an Ihrem PC.-
2 3
4
USB 3.2 Gen 2x1 C- Buchse:
HARDWARE INSTALLATION
TREIBER INSTALLATION
Alle Betriebssysteme
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem den EX 12293HMS -
automatisch und installiert diesen.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte Manager< USB Controller-. Jetzt müssten Sie unter „-“ folgende
Einträge sehen:
Ist dieser oder ein ähnlicher Eintrag vorhanden, ist der USB Hub richtig installiert.
Achtung!
Stecker niemals
umgekehrt oder mit
Gewalt einstecken.
USB 3.2 Gen 2x1 A Buchse:-
ANSCHLÜSSE
Montage des DIN Rail Kit mit -
drei Schrauben an der Rückseite
Montage der Wandmonta-
gehalterung mit jeweils vier
Schrauben an den Seiten
DESCRIPTION & TECNICAL INFORMATION
LAYOUT
Manua
Vers. 1.0 / 01.05.23
E 12293HM
Compatibility: USB 1.1, 2.0 & 3.2
Operating System: All Operating Systems
Connectors: 1x USB 3.2 Gen 2x1 A Port, 4x USB 3.2 Gen 2x1 C Port, - -
- - - 1x DC Connector 9 24V, 1x Terminal Block 9 24V
Extent of Delivery: 12293HMS, Power Supply (12V/5A), EX-
- USB 3.2 Gen 2x1 Cable (screw lock), DIN Rail Kit,
Wall Mounting Brackets, Manual
Certificates:
Schweiz:
EXSYS Vertriebs GmbH
Dübendorfstrasse 17
8602 Wangen
www.exsys.ch
Deutschland:
EXSYS Vertriebs GmbH
Industriestrasse 8
61449 Steinbach
www.exsys.de
The robust and industrial EX 12293HMS is a USB 3.2 Gen 2x1 metal HUB for up to four end -
devices that can be mounted on the wall or on a DIN rail. It has one USB A and three USB- -C
downstream ports and ensures secure data transfer and excellent performance of up to 10Gbps
(SuperSpeed USB 10Gbps). In addition, the EX 12293HMS is equipped with 15KV ESD surge -
protection. The external power supply can provide up to 3A on each USB C port and 1.5A on -
each USB A port. This allows for easy charging of iPhone, iPad, smartphone and tablet.-
Power is supplied via the included plug in power supply unit or an optionally available DIN Rail - -
power supply unit (self power).-
+9V bis +24V DC Buchse:-
+9V bis +24V T Block:-
- V
-
+
+V
ACHTUNG!
Nur zur Verwendung mit im Lieferumfang enthaltenem
Netzteil oder einem anderem konformen Netzteil!
ACHTUNG!
Bitte auf die richtige Polarität achten!
Schließen Sie niemals Strom an Ground an, da dies Ihre
Hardware zerstören kann!
Netzteil nie eingeschaltet mit dem Terminal Block
verbinden!
Redundante Stromversorgung möglich durch gleichzeitige Verwendung der DC Buchse -
und Terminal Block!
GND
(Ground)
Übersicht USB Versionen:-
USB Version Bezeichnung Max. Datenrate-
USB 1.0 Full Speed 12 Mbit/s
USB 2.0 Hi-Speed 480 Mbit/s
USB 3.2 Gen 1
früher:
USB 3.1 Gen 1
USB 3.0
USB 5Gbps
früher:
SuperSpeed USB
5 Gbit/s
USB 3.2 Gen 2x1
früher:
USB 3.2 Gen 2
USB 3.1 Gen 2
USB 10Gbps
früher:
SuperSpeed USB 10 Gbps
10 Gbit/s
USB 3.2 Gen 2x2 USB 20Gbps
früher:
SuperSpeed USB 20 Gbps
20 Gbit/s
USB 4 (Version 1)
USB 4.0
USB 40Gbps 40 Gbit/s
USB 4 Version 2 USB 80Gbps 80 Gbit/s
1x USB 3.2 Gen 2x1
Upstream C Port-
(screw lock)
4x USB 3.2 Gen 2x1
Downstream C & A Port- -
9 24V T Block for optional - -
power supply
9 24V DC connector- -
for included power supply
