Lies die bedienungsanleitung für EXSYS EX-23001 (2 Seiten) kostenlos online; sie gehört zur Kategorie Nicht kategorisiert. Dieses Handbuch wurde von 19 Personen als hilfreich bewertet und erhielt im Schnitt 4.3 Sterne aus 10 Bewertungen. Hast du eine Frage zu EXSYS EX-23001 oder möchtest du andere Nutzer dieses Produkts befragen? Stelle eine Frage

Download PDF

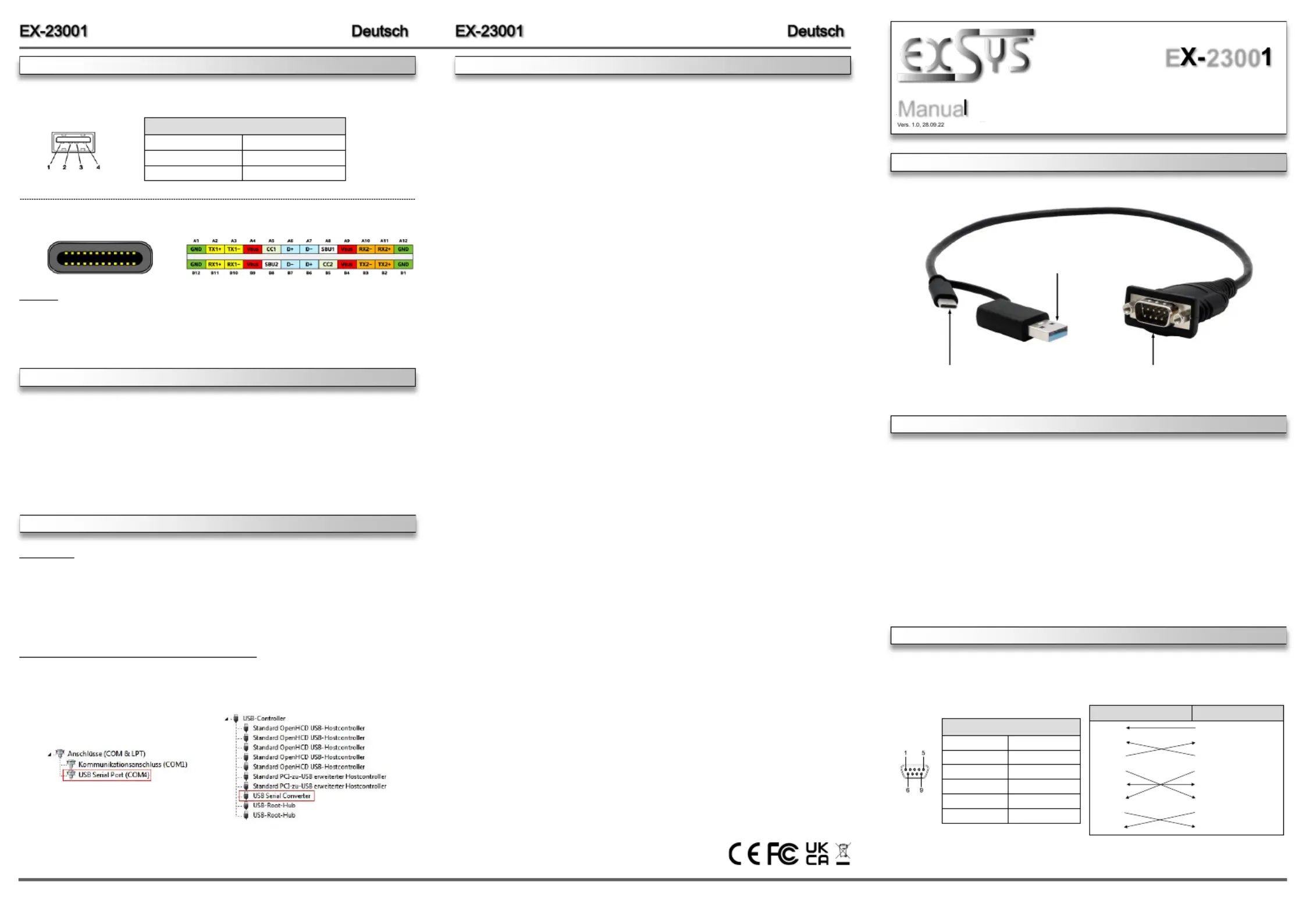

Seite 1/2

6 5

Der EX 23001 ist ein Modul zur Umsetzung von USB 2.0 auf eine RS 232 Schnittstelle mit FIFO - -

16C550 Port für den Anschluss von High Speed Seriellen RS 232 Peripherie Geräten (z.B. -

Modem, Plotter usw.). Die EX 23001 ist mit einem USB 2.0 A Stecker oder C Stecker zum - - -

Anschluss an den PC und einem RS 232 seriellen 9 Pin Stecker für Endgeräte ausgestattet. -

Das USB Modul ist Hot Plug & Play fähig. Für die Einstellungen der I/O Adressen und Interrupts

sind keine Jumper und Einstellungen notwendig, da die Einstellungen automatisch vom System

BIOS und bei der Installation des Betriebssystems vorgenommen werden.

Kompatibilität: USB 1.1, 2.0 & 3.2

Betriebssysteme: Windows 9.x / ME / 2000 / XP / Vista / 7 / 8.x / 10 / 11 / Server 20xx/

Linux / MAC

Anschlüsse: 1x USB 2.0 A Stecker oder C Stecker, 1x 9 Pin Stecker Seriell RS - - -232

Lieferumfang: EX 23001, Anleitung-

BESCHREIBUNG & TECHNISCHE DATEN

AUFBAU

ANSCHLÜSSE & STATUS LED S‘

9 Pin Stecker Seriell RS-232

Pin Signal Pin Signal

1 6 DSR DCD

2 RXD 7 RTS

3 TXD 8 CTS

4 DTR 9 RI

5 GND

DB 9M Verdrahtung RS - 232

DB9 (EX 232 (Endgerät)-23001) RS-

1 1 DCD DCD

2 RXD 2 RXD

3 TXD 3 TXD

4 DTR 4 DTR

5 GND 5 GND

6 DSR 6 DSR

7 RTS 7 RTS

8 CTS 8 CTS

RS- 232 Anschlussbelegung:

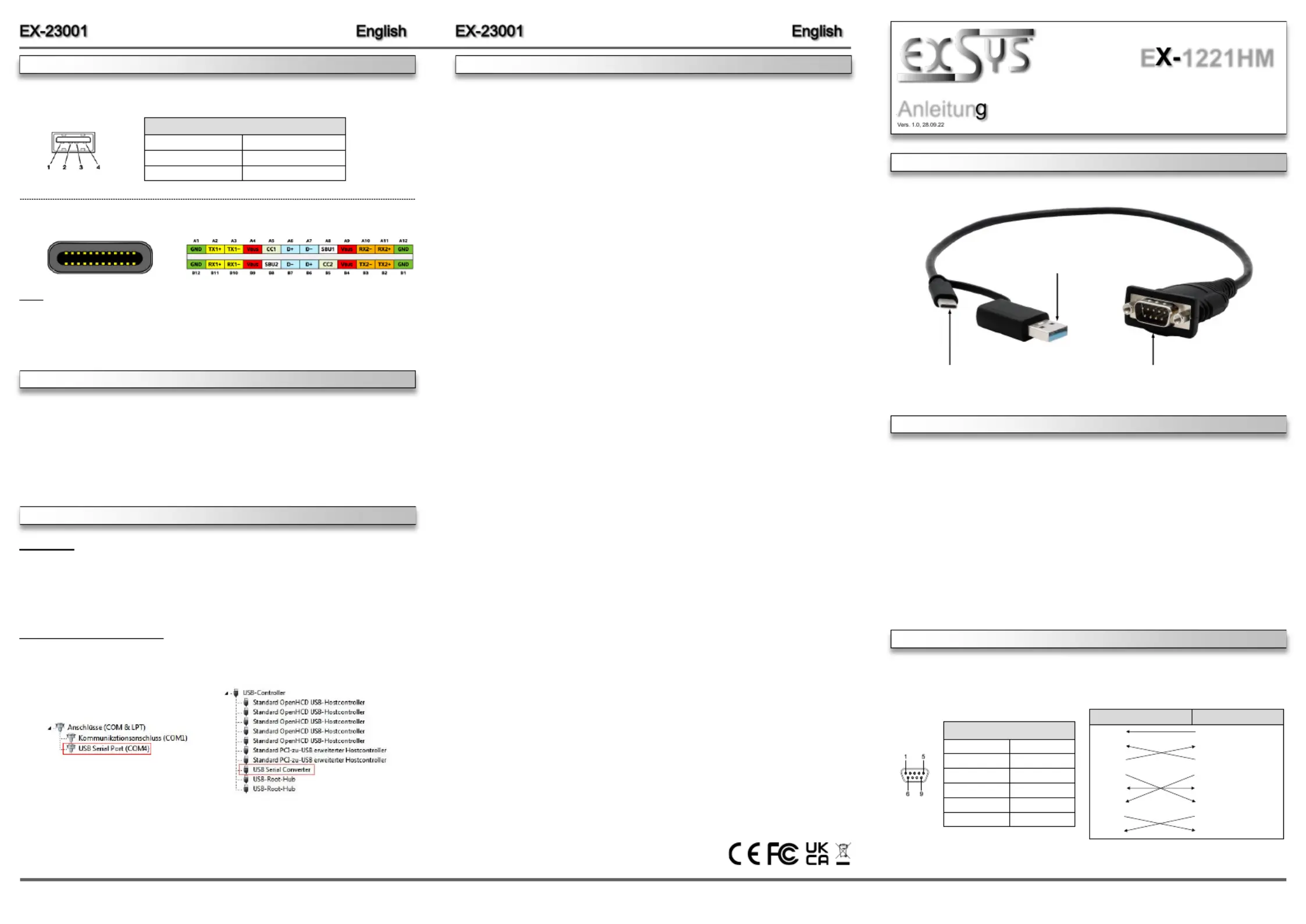

CONNECTORS & STATUS LED S‘

CLEANING

USB 2.0 A Plug:-

HARDWARE INSTALLATION

DRIVER INSTALLATION

Because there are large differences between PC s, we can give you only a general installation ’

guide for the EX-23001. Please refer your computers reference manual whenever in doubt.

1. -Connect the EX 23001 USB to the USB A Port or C Port at the your PC.- -

2. When you are ready you can start your PC and continue with the point Driver Installation„ “.

Windows

After the hardware installation Windows will recognize the device automatically and install the

drivers. If the driver shoul not be installed automatically, please download the driver from our

homepage (www.exsys shop.de) first. Now select the folder with your operating system and -

install the driver. Follow the hardware assistant and finish the installation. Important! Restart

your PC in any case after installing the drivers.

CHECK INSTALLED DRIVER

Open the . Now you should see at >Device manager< „Ports (COM & LPT) USB“ and „-

Controller “the following new entry:

If you see this or a similar information the device is installed correctly.

For cleaning please use only a dry fluff less cloth and remove the dirt with gently pressure. In

the area of the connectors please make sure that no fibres from the cloth remain in the connect-

ors. Never use a moist or wet cloth for cleaning!

USB 2.0 A Plug-

Pin Signal Pin Signal

1 VCC 3 DATA+

2 DATA 4 GND -

Note!

By dual assignment of the pins, the USB Type C plug can be plugged into the port on -

both sides.

USB 2.0 C Plug:-

USB 2.0 C Stecker -

zum Anschluss an PC

S1: 9 Pin Stecker Seriell RS-232

USB 2.0 A Stecker -

zum Anschluss an PC

Switzerland:

EXSYS Vertriebs GmbH

Dübendorfstrasse 17

8602 Wangen

www.exsys.ch

Germany:

EXSYS Vertriebs GmbH

Industriestrasse 8

61449 Steinbach

www.exsys.de

Italy:

EXSYS Italia Srl

Via Belvedere, 45/B

I 22100 Como -

www.exsys.it

Anleitun

E 1221HM

Produktspezifikationen

Marke:	EXSYS
Kategorie:	Nicht kategorisiert
Modell:	EX-23001
Produktfarbe:	Schwarz
Menge pro Packung:	1 Stück(e)
Kabellänge:	0.5 m
Anschluss 1:	USB Type-A/USB Type-C
Anschluss 2:	DB-9
Chipsatz:	FTDI
Anschluss1 Formfaktor:	Gerade
Steckverbinder 1 Geschlecht:	Männlich
Anschluss2 Formfaktor:	Gerade
Steckverbinder 2 Geschlecht:	Männlich
Jackenmaterial:	Kunststoff
Datenbits:	7, 8
FIFO (First In, First Out):	16 B
Parity bit:	Even, Mark, N,Odd, Space
Stop bits:	1, 1.5, 2
