DCRUN LED

PoE LEDRUN

65

Mit dem Gigabit Ethernet PoE Injektor EX60300 im Metallgehäuse können Endgeräte wie -

beispielsweise IPTelefone, IPKameras, WLAN Access Points etc. über das Netzwerkkabel mit --

Spannung versorgt werden. Er unterstützt den PoE+ Standard IEEE 802.3at. Die Maximalleis-

tung (PD) am PoE Port beträgt im Typ 1 12.95W und im Typ 2 25.50W. Die Stromversorgung

vom externen Netzteil erfolgt über die +12~52V DC Buchse. Der EX60300 gewährleistet eine -

sichere Datenübertragung und exzellente Performance von bis zu 1000Mbit/s. Das robuste

Metallgehäuse ist zur Wandmontage geeignet. Im Lieferumfang ist ein 36W Netzteil enthalten.

1

BESCHREIBUNG & TECHNISCHE DATEN

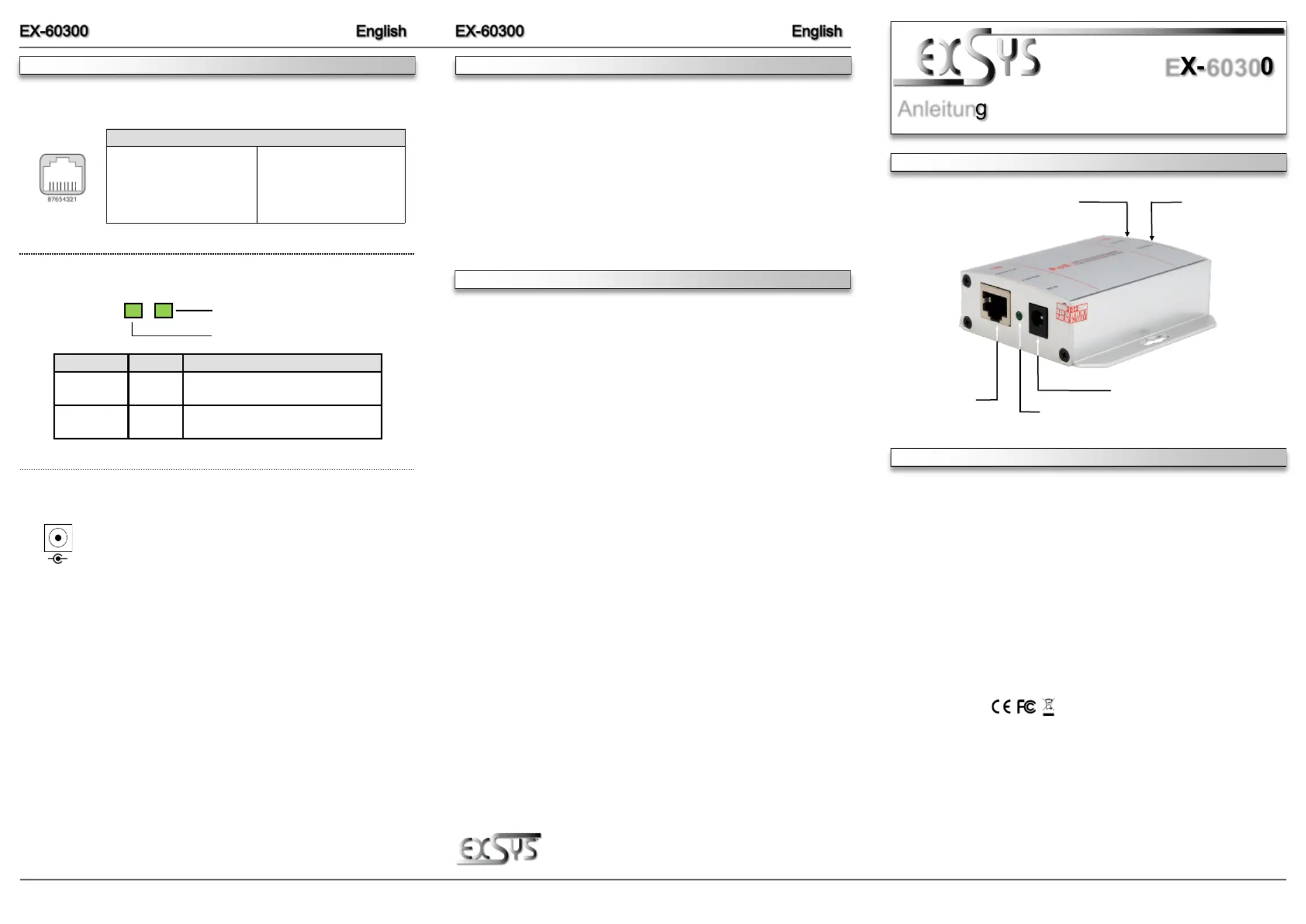

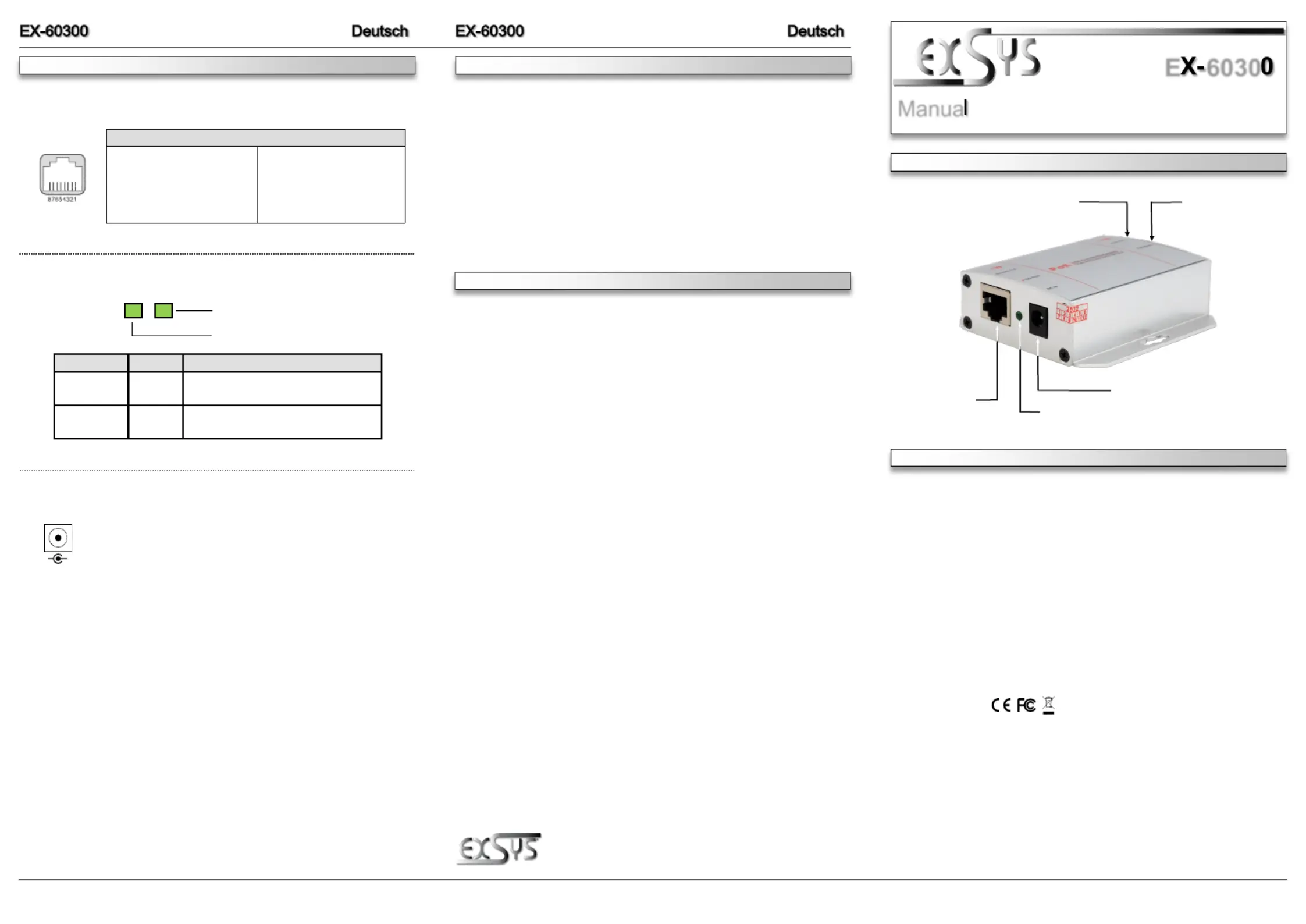

AUFBAU

Anleitun

Vers. 1.0 / 01.12.22

E6030

Kompatibilität:Gigabit Ethernet 10/100/1000BaseT-

PoE:IEEE 802.3af/at (PoE+)

PoE (PSE): Typ 1 = 15.4W / Typ 2 = 34.2W

Betriebssysteme:Alle Betriebssysteme

Anschlüsse:2x RJ45Buchse, 1x DCBuchse 12~52VDC--

Lieferumfang:60300, Netzteil 24V/1.5A, AnleitungEX-

Zertifikate:

HARDWAREINSTALLATION

CONNECTORS & LED'S

Switzerland:

EXSYS Vertriebs GmbH

Dübendorfstrasse 17

8602 Wangen

www.exsys.ch

Germany:

EXSYS Vertriebs GmbH

Industriestrasse 8

61449 Steinbach

www.exsys.de

12V to 52V DC Jack:

ATTENTION!

Please pay attention to the correct polarity!

Status LEDs:

LED NameColorLED Function

DC RUNGreen

On:Powered

Off:no power connection

PoE RUN

Green

On:PoE activated

Off: no (PD) deviceconnected

RJ45 Port:

To clean the device, please use only a dry, nonfibrous cloth and remove the dirt with light -

pressure. In the area of the connections, please make sure that no fibers of the cloth are left in

the socket. Attention! Never use a moist or wet cloth for cleaning!

CLEANING

Please read the following installation instructions.

1.Connect the power connector of the power supply to the DC Jack and turn on the power

supply.

2.When the power is turned on, the PWR indicator lights up. If the indicator is not lit, check

for proper connection to the power supply.

3. Connect your router to the RJ45 input of the PoE injector.

4. Now connect your PoE PD device to the PoE port.

5.If all cables are connected correctly, the indicators light according to the port status of the

LEDs (page 5).

RJ45 Port

PinSignalPoEPinSignalPoE

1BI_DA+VCC+5BI_DCVCC+ -

2BI_DAVCC+6BI_DBVCC- - -

3BI_DB+VCC7BI_DD+VCC - -

4BI_DC+VCC+8BI_DDVCC - -

-

+

RJ45Downlink (PoE/Daten)-

12- 52V DC Buchse für Netzteil

PoE RUN LED

RJ45Uplink (Daten)-

DC RUN LED
