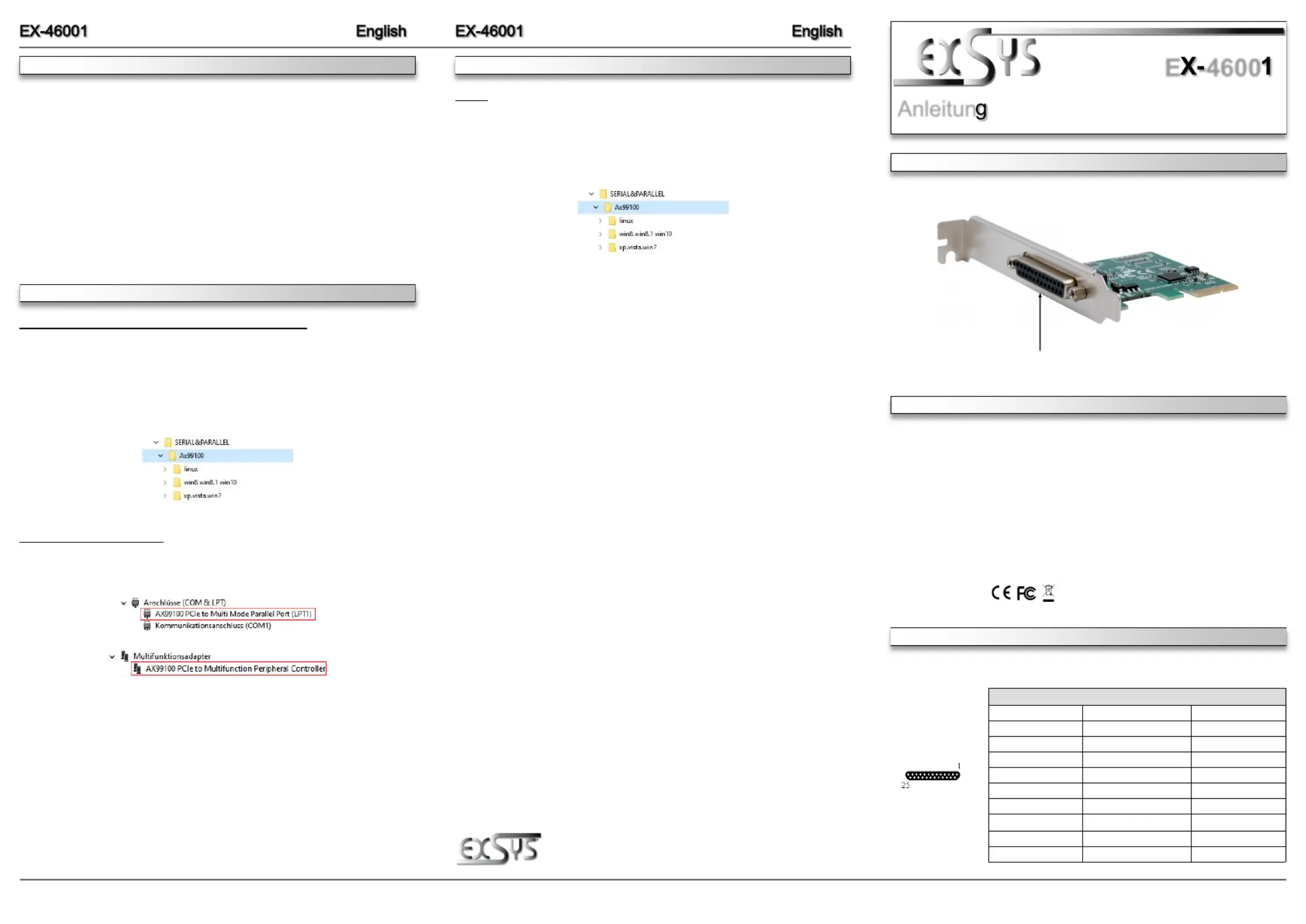

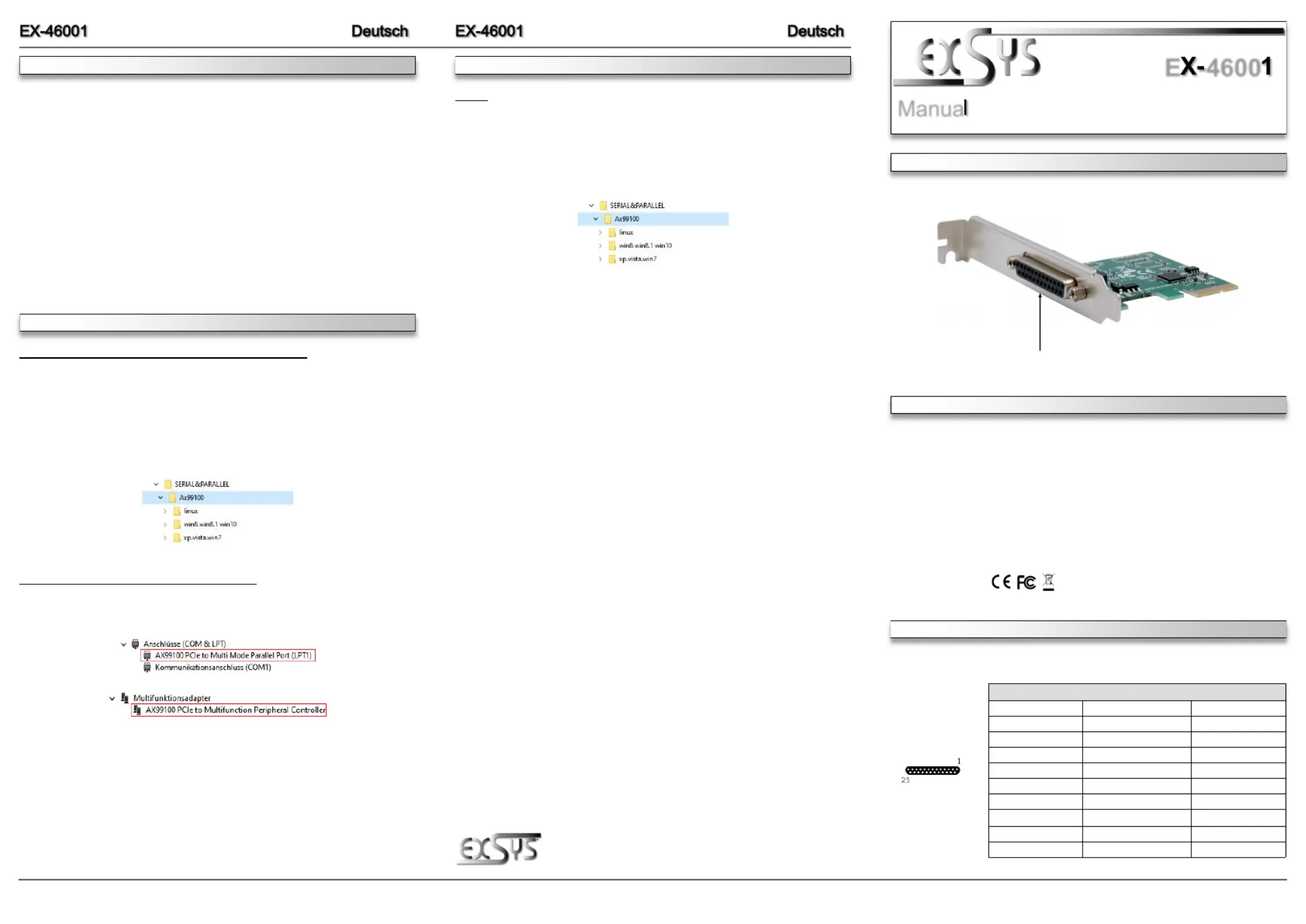

BESCHREIBUNG & TECHNISCHE DATEN

AUFBAU

Anleitun

Vers. 1.0 / 30.11.22

E4600

Kompatibilität:PCIExpress p1-x1 bis x16-

Betriebssysteme:Windows XP Vista / 7 / 8.x / 10 / 11 / Server 20xx / Linux/

Anschlüsse:1x 25Pin DSub Parallel Buchse--

Lieferumfang:46001, Low Profile Bügel, Treiber CD, AnleitungEX-

Zertifikate:

1x 25Pin DDub Parallel Buchse--

Die EX46001 PCIExpress Parallel Karte stellt einen parallelen SPP/EPP/ECP High Perfor---

mance Ausgang zur Verfügung. Sie erweitert Ihren PC, Workstation oder Server über den PCI-

Express Bus um einen weiteren parallelen Ausgang. Mit der EX46001 bestehen keine Konflikte -

mit IRQ und I/OAdressen und sie ist PCIe PlugPlayKompatibel ist. Im Lieferumfang ist --and--

ein Low Profile Bügel zum Einbau in schmale PC Gehäuse enthalten.

Switzerland:

EXSYS Vertriebs GmbH

Dübendorfstrasse 17

8602 Wangen

www.exsys.ch

Germany:

EXSYS Vertriebs GmbH

Industriestrasse 8

61449 Steinbach

www.exsys.de

ANSCHLÜSSE

25-- Pin DSub Parallel Buchse:

25-- Pin DSub Parallel Buchse

PinSignalPinSignalPinSignal

1STROBEACKNOWLEDGEGROUND 10 19

2DATA 0BUSYGROUND 11 20

3DATA 1PAPER EMPTYGROUND 12 21

4DATA 2SELECTGROUND 13 22

5DATA 3AUTO FEEDGROUND 14 23

6DATA 4ERRORGROUND 15 24

7DATA 5INITGROUND 16 25

8DATA 6SELECT INPUT 17

9DATA 7GROUND 18

DRIVER INSTALLATION

Windows XP / Vista / 7 / 8.x / 10 / 11 / Server 20xx

After the hardware installation is completed, the operating system automatically detects the EX-

46001 and shows you a new . Now insert the driver CD into your CDROM „“Parallel PCIPort--

drive (e.g. drive D:) and open the folder „SERIAL&PARALLEL/Ax99100 “.Now select the

folder of your operating system and start the application which is located in „“ AX99100_Setup

the respective folder(see picture). Follow the installation instructions and complete the installa-

tion. Restart your PC after the installation.Important!

CHECK INSTALLED DRIVER

Open the. Now you should see at >DeviceManager<-„Ports (COM & LPT)“ and at

„“ Mutlifunction adapterthe following new Entries:

If you see these or similar entries, the card is installed correctly.

HARDWAREINSTALLATION

Please note the following installation instructions. Because there are large differences between

the PCs, we can give you only a general installation instructions for the EX46001. Please refer ’-

your computers reference manual whenever in doubt.’

1. Turn off the power to your computer and any other connected peripherals.

2.Remove the mounting screws located at the rear and/or sides panels of your Computer

and gently slide the cover off.

3.-Locate an available PCIExpress expansion slot and insert the card. Make sure that the

card is plugged in correctly.

4.Then attach the card with a screw to the rear panel of the computer.

5. Gently replace your computers cover and the mounting screws.’

DRIVER INSTALLATION

Linux

After the hardware installation is completed, the operating system automatically recognizes the

EX--46001. Now insert the driver CD into your CDROM drive (e.g. drive D:) and open the folder

„“„“ SERIAL&PARALLEL/Ax99100. The drivers for your Linux system are located in the linux

folder (see picture). Restart your PC after the installation.Important!
