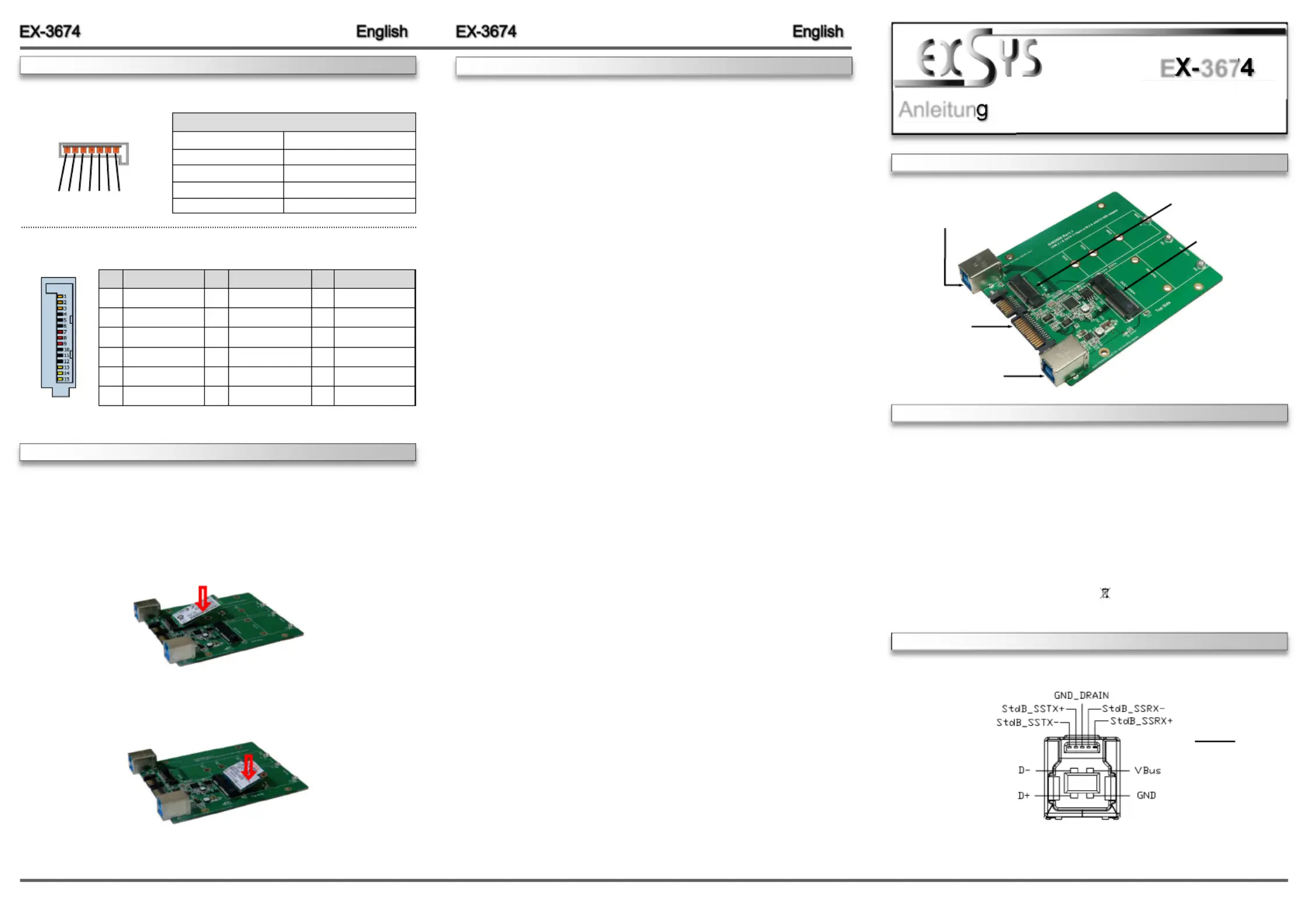

Der EX3674 Konverter ist eine Platine die als Ersatz für eine 2.5zoll Festplatte und SSD --
dienen soll. Die EX3674 ist mit zwei USB 3.1 (Gen2) Buchsen und einem SATA 3 Stecker zum -
Anschluss an den PC ausgestattet. Auf der Platine stellt die EX-3674 Ihnen einen M.2 NGFF
Slot und einen mSATA Slot zur Verfügung. Die EX3674 gewährleistet eine sichere Datenüber--
tragung und exzellente Performance von bis zu 10Gbit pro Sekunde! Er unterstützt den Self
Powered und Bus Powered Modus.
Kompatibilität:USB 2.0, 3.0 & 3.1 & SATA 2 & 3
Betriebssysteme:Windows 7, 8.x/ 10/ Linux 3.19 oder höher
Anschlüsse:2x USB 3.1 (Gen2) A-Buchse, 1x SATA 3 Stecker, 1x 67 Pin M.2 NGFF,
1x 16 Pin mSATA
Lieferumfang:EX3674, Anleitung, Schrauben für M.2 und mSATA Module -
Zertifikate:
CE
CE
CE
CECE
/ FCC / RoHS / WEEE DE97424562 / WHQL
1
ANSCHLÜSSE
BESCHREIBUNG & TECHNISCHE DATEN
AUFBAU
Anleitun
Vers. 1.0 / 01.12.16
E367
USB 2:
USB 3.1 (Gen2) ABuchse-
für den Anschluss am PC
Slot für M.2 NGFF Modul
(BKey oder B+MKey) --
Slot für mSATA Modul
(Half Size und Full Size)
CONNECTORS
USB 1:
USB 3.1 (Gen2) ABuchse-
für den Anschluss am PC
USB 3.1 (Gen1) BBuchse:-
Achtung!
Stecker niemals
umgekehrt oder mit
Gewalt einstecken.
4.Now connect the EX3674 with an USB 3.1 port or SATA connector at your PC.-
5.Now you can start your PC.
HARDWAREINSTALLATION
Please note the following installation instructions. Because there are large differences between
PC’s, we can give you only a general installation guide for the EX-3674. Please refer your comput-
er’s reference manual whenever in doubt.
1.Attach the EX3674 with the included M3x5mm screws.-
2.Now insert your M.2 NGFF module into the M.2 NGFF slot. At first insert the module with
the pins into the slot and then press the module from above onto the board(see picture).
After them attach the module with the included screws. (If you do not have a M.2 NGFF
module, continue with point 3.)
3. Now insert your mSATA module into the mSATA slot. At first insert the module with the pins
into the slot and then press the module from above onto the board (see picture). After them
attach the module with the included screws.
SATA 3 (Data):
7 6 5 4 3 2 1
SATA 3 Connector
PinSignalPinSignal
1GND5B (Receive) -
2A+ (Transmit)6B+ (Receive)
3A (Transmit)7GND-
4GND
PinAssignmentPinAssignment
13.3 Volt (Orange)7 5 Volt (precharge) -
23.3 Volt (Orange)85 Volt (Red)
33.3 Volt (precharge)95 Volt (Red)-
PinAssignment
1312 Volt (pre- charge)
1412 Volt (Yellow)
1512 Volt (Yellow)
4Ground (Black) 10Ground (Black)
5Ground (Black) 11Reserved
6Ground (Black) 12Ground (Black)
SATA 3 (Power):
HARDWAREINSTALLATION
22 Pin SATA und
Power Anschluss
Produktspezifikationen
| Marke: | EXSYS |
| Kategorie: | Nicht kategorisiert |
| Modell: | EX-3674 |
| USB Anschluss: | Ja |
| Breite: | 85 mm |
| Tiefe: | 100 mm |
| Produkttyp: | SSD-Gehäuse |
| Produktfarbe: | Grün |
| USB-Stecker: | USB Typ-B |
| USB-Version: | 3.2 Gen 2 (3.1 Gen 2) |
| Anzahl der unterstützten Speicherlaufwerke: | 1 |
| Unterstützte Speicherlaufwerk-Schnittstellen: | M.2, Serial ATA III, mSATA |
| Datenübertragungsrate: | 10 Gbit/s |
| Größe des Speicherlaufwerks: | 2.5 " |
| USB-Anschluss Geschlecht: | Weiblich |
