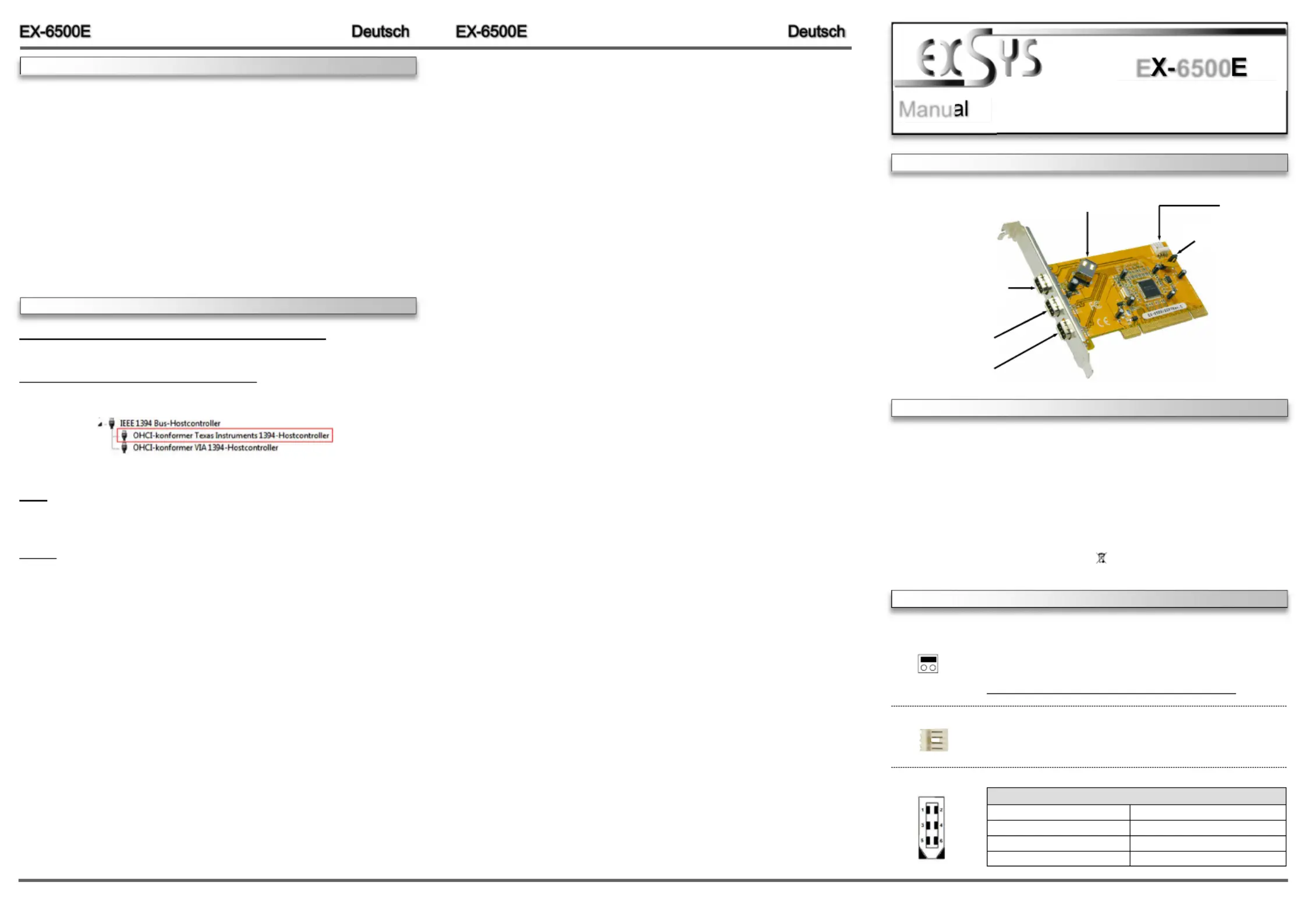

Seite 1/2

6 5

Die EX 6500E ist eine FireWire 1394a PCI Karte. Sie ist extern mit 3 und intern mit 1 FireWire -

1394a Port ausgestattet. Sie unterstützt den PCI Slot mit 5V und 3,3V. Der serielle PCI Bus

unterstützt optimal die Leistung des schnellen Texas Instruments Chipset. Die EX 6500E -

gewährleistet so eine sichere Datenübertragung und exzellente Performance von bis zu 400

Mbit/s! Es ist nicht möglich die I/O Adressen und Interrupts manuell einzustellen, da die Einstel-

lungen der Karte vom System (BIOS) und beim installieren des Betriebssystems automatisch

vorgenommen werden.

Kompatibilität: PCI & PCI X 32Bit, 5V & 3,3V, 33MHz -

Betriebssysteme: Windows ME 2000 XP Vista/ 7/ 8.x/ 10/ Server 20xx/ MAC/ Linux / / /

Anschlüsse: 3x 6 Pin 1394a extern, 1x 6 Pin 1394a intern

Lieferumfang: EX 6500E, Anleitung -

Zertifikate:

CECE

/ FCC / RoHS / WEEE DE97424562 / WHQL

JUMPER EINSTELLUNG & ANSCHLÜSSE

BESCHREIBUNG & TECHNISCHE DATEN

AUFBAU

Anleitun

Vers. 3.4 / 17.10.17

E 6500

HARDWARE INSTALLATION

DRIVER INSTALLATION

J4: 1 x 6 Pin 1394a Buchse

(wird mit dem externen

Anschluss J1 geteilt)

J3: 1 x 6 Pin 1394a Buchse

J1: 1 x 6 Pin 1394a Buchse

(wird mit dem internen

Anschluss J4 geteilt)

J5: Anschluss für

Stecker vom

PC Netzteil-

JP1: Stromquelle wählen

PCI oder AUX

JP1:

INT = Strom vom PCI BUS (Werkseinstellung)

EXT = Strom vom PC Netzteil des Rechners-

(Zur Entlastung des Mainboards und zur stabilen Stromversorgung bei

Verwendung von Endgeräten mit hohem Stromverbrauch)

Anschluss J5 muss dann mit dem PC Netzteil verbunden werden!-

J5:

Für AUX Einstellung (JP1) muss J5 mit PC Netzteil verbunden werden! -

Sonst wird die Karte nicht mit Strom versorgt.

J1 / J2 / J3 / J4:

1 +5V

2 GND

3 GND

4 +12V

Please note the following installation instructions. Because there are large differences between the

PC’s, we can give you only a general installation instructions. Please refer your computer’s refer-

ence manual whenever in doubt.

1. Turn off the power to your computer and any other connected peripherals.

2. Remove the mounting screws located at the rear and/or sides panels of your Computer and

gently slide the cover off.

3. If necessary please install now the external power supply to the card (see at Jumper

Settings & Connectors at JP1 & J5).

4. Locate an available PCI expansion slot and insert the card. Make sure that the card is plugged

in correctly.

5. Then attach the card with a screw to the rear panel of the computer.

6. Gently replace your computer’s cover and the mounting screws.

Windows ME/ 2000/ XP/ Vista/ 7/ 8.x/ 10/ Server 20xx

The drivers are already integrated in Windows and the card will be installed automatically.

CHECK INSTALLED DRIVER

Open the >Device manager<. Now you should see at „IEEE 1394 Bus Hostcontroller-“ the

following new entry:

If you see this or a similar information the card is installed correctly.

MAC

The drivers are already integrated in MAC OS and the EX 6500E will be installed automatically. -

Only at MAC OS 8.6 it requires an update before the card can be used. You can download the

update on the MAC homepage. (e.g. FireWire Support 2.8.x)

LINUX

Because each individual distribution and kernel version of Linux is different, sadly we cant

provide a installation instruction. Please refer to the installation manual for IEEE1394 ports from

your Linux version! In some newer versions of Linux the card will even be installed automatically

after starting Linux.

6 Pin FireWire 1394a Buchse

Pin Signal Pin Signal

1 Power 4 TPB+

2 GND 5 TPA -

3 TPB 6 TPA+ -

J2: 1 x 6 Pin 1394a Buchse

INT

EXT

Produktspezifikationen

Marke:	EXSYS
Kategorie:	Nicht kategorisiert
Modell:	EX-6500E
Breite:	120 mm
Tiefe:	65 mm
Gewicht:	200 g
Übertragungstechnik:	Kabelgebunden
Betriebstemperatur:	0 - 55 °C
Relative Luftfeuchtigkeit in Betrieb:	5 - 95 %
Hostschnittstelle:	PCI
Weitere Anschlüsse:	3 x Ext 6 pin FireWire1394A Female\n1 x Int 6 pin FireWire 1394A F
Datenübertragungsrate:	400 Mbit/s
Anzahl IEEE 1394/Firewire Anschlüsse:	4
