IMPORTANT:
Go to www.extron.com for the
complete user guide, installation
instructions, and specifications.

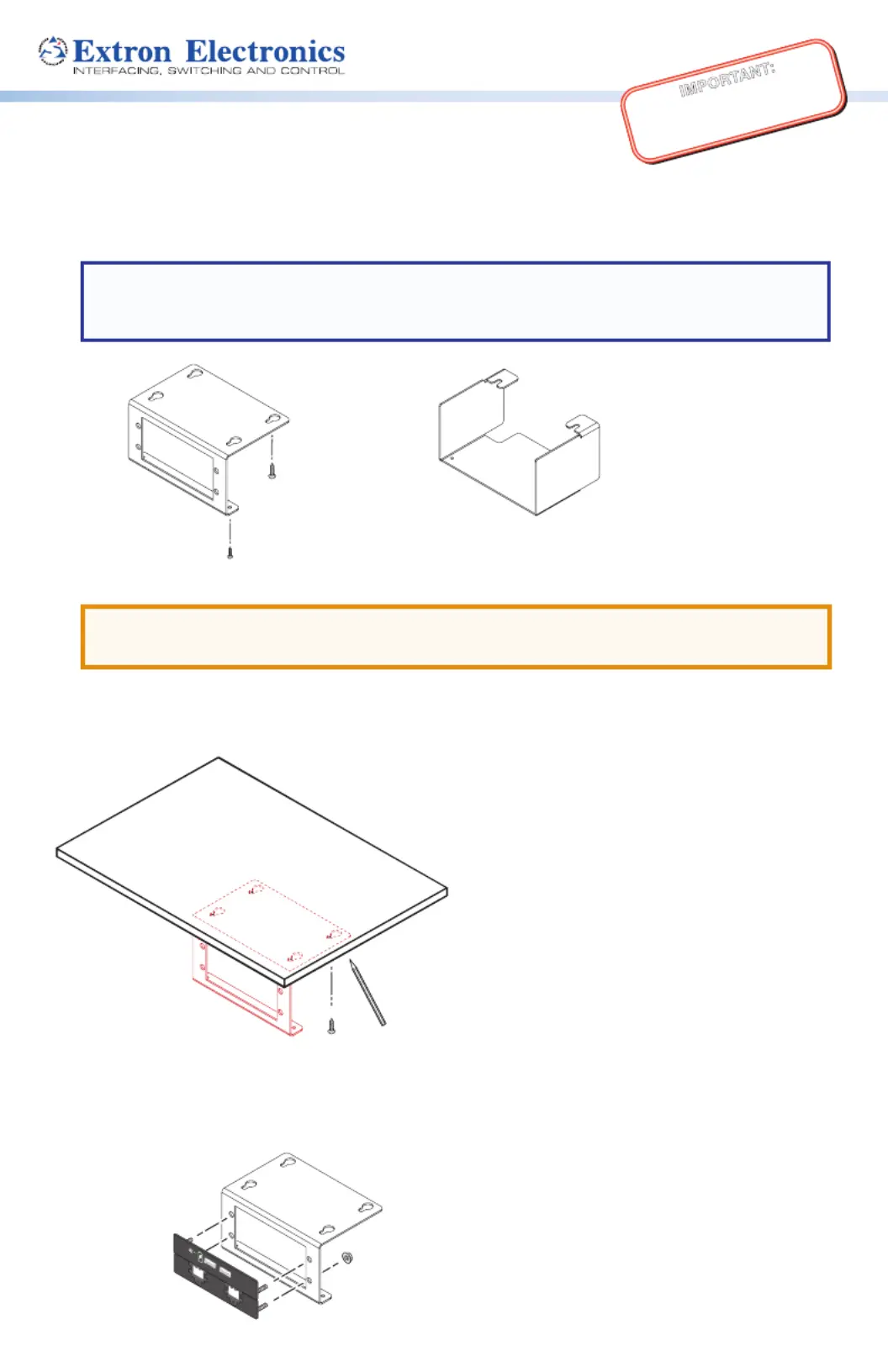

TMK Series • Installation Guide
The TMK series Table Mount Kits allow under-table installation for up to two single-space
AAPs (TMK120AAP) or up to three single-space AAPs (TMK130AAP). Both kits secure
to the underside of a table. The kits can also be mounted side-by-side for applications
requiring additional AAP spaces.
NOTE: The location must consider that cables are connected to the AAPs both from
the front and from the rear, and the bracket and AAPs must be readily visible to
prevent accidental contact.
ATTENTION: Do not drill through the table or furniture. If the table is too thin or of a
different material for the supplied screws, use an appropriate type and length.
USB
CHAR G
ER
1
Install #6 x 1/2 inch wood screws
into the pilot holes.
Tighten until 1/4 inch protrudes.
Drill 3/32-inch (2.4 mm) diameter,
1/4 inch (6.3 mm) deep pilot
holes.
Mark the four yhole locations at ke
the desired mounting location.
2
4
3
Install AAPs in the faceplate.
(4)
#4 x 1/4" (2)
Sheet Metal Screws
#6 x 1/2" (4)
Wood Screws
Co rve
F
aceplate
Included sPart
Mount the TMK bracket as follows:
USB CHARGER
Tighten
Tighten
USB CHARGER
USB CHARGER

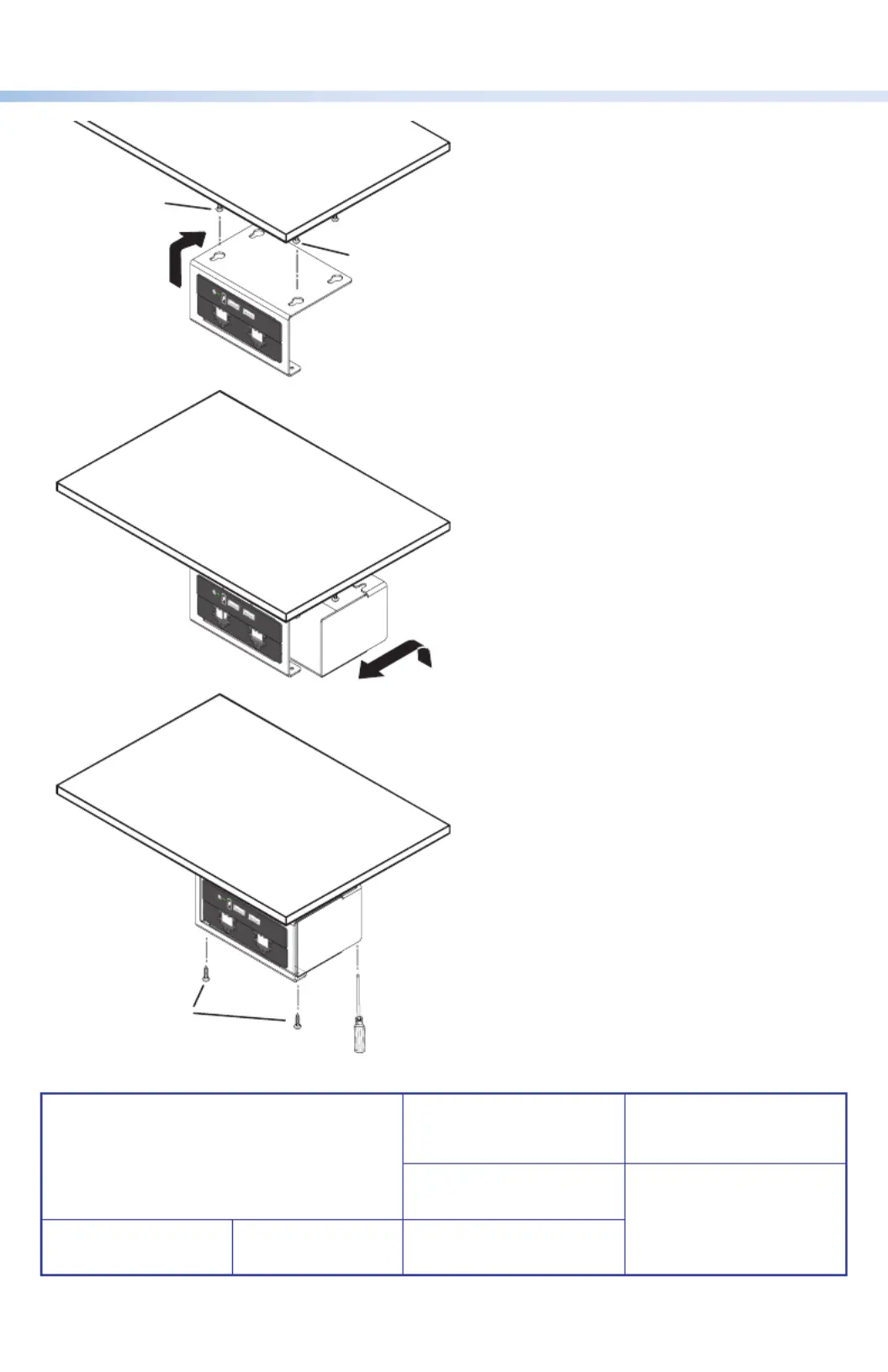

Slide the faceplate onto the screws.
Tighten the front yhole screws onlyke .
5
Connect the cables and wiring
to the AAPs.
7
6
8
Install the two sheet metal screws to
secure the faceplate and cover
together.
Tighten the two rear yhole screwske
through the openings in the cover.
9
Faceplate
Screws (2)
Slide the co r up and into the ceplatve fa e.
Ma ce ain the rear slots of the co rke rt ve
slide into the rear hole screws.key
Extron USA Headquarters
+1.800.633.9876 (Inside USA/Canada Only)
Extron USA - West Extron USA - East
+1.714.491.1500 +1.919.850.1000
+1.714.491.1517 FAX +1.919.850.1001 FAX
Extron Europe
+800.3987.6673 (Inside Europe Only)
+31.33.453.4040
+31.33.453.4050 FAX
Extron India
1800.3070.3777 (Inside India Only)
+91.80.3055.3777
+91.80.3055.3737 FAX
Extron Japan
+81.3.3511.7655
+81.3.3511.7656 FAX
Extron China
+86.21.3760.1568
+86.21.3760.1566 FAX
Extron Asia
+65.6383.4400
+65.6383.4664 FAX
Extron Middle East
+971.4.299.1800
+971.4.299.1880 FAX
Extron Korea
+82.2.3444.1571
+82.2.3444.1575 FAX
© 2013 Extron Electronics — All rights reserved. All trademarks mentioned are the property of their respective owners. www.extron.com
68-2456-50
Rev. A
11 13
