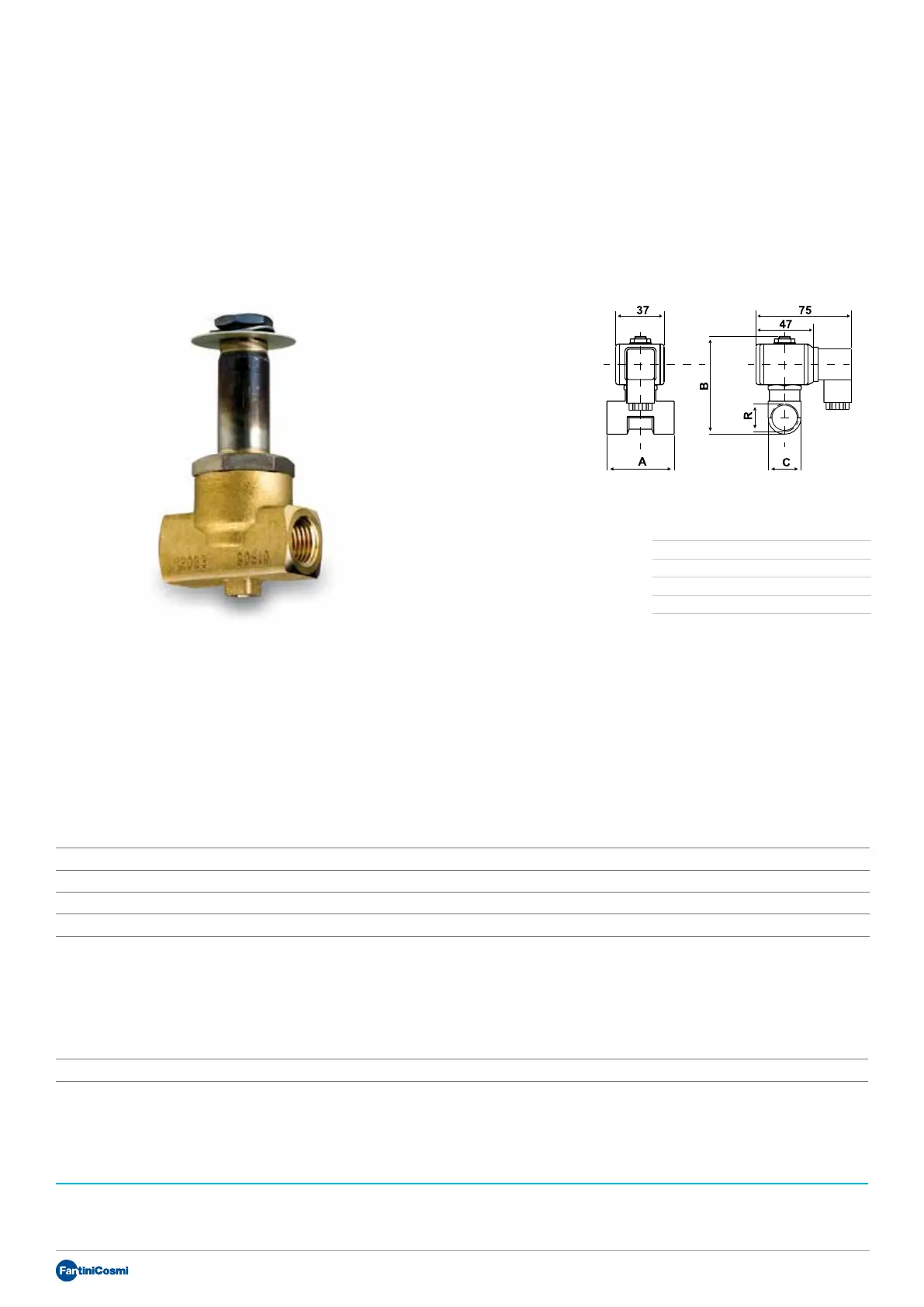

M20

Direct operation solenoid valve bodies, normally-closed

Solenoid valves suitable for water, air, fuel-oil, inert gases and other fluids non-corrosive for copper alloys, with

viscosity up to 2° Engler.

type A B C

M20B3 40 74 17

M20C5 53 78.5 26

M20D5 53 78.5 26

M20E7 60 94 52

N.B. Dimensions and weights are including

the coils.

INSTALLATION

Female threaded connection from G 1/4 to G 3/4.

Quick connection connector for the coils.

Dimensions (mm)

Kv = water flow in m³/h with pressure drop of 1 bar (1 bar = 100kPa).

Passage orifice

diameter

Closing

time

Female

connection

KvMaximum

differential pressure

Testing pressure

(DIN2401) PN

VN0,85VN

M20B33 mm10 msecG 1/40.27 m³/h161025 bar

M20C55 mm10 msecG 3/80.612 m³/h6225 bar

M20D55 mm10 msecG 1/20.612 m³/h5225 bar

M20E77 mm10 msecG 3/41 m³/h2.51.825 bar

Control coil

included

24V

ConnectorPassage orifice

mm

Female connection

M20C51IM2215785015G 3/8
