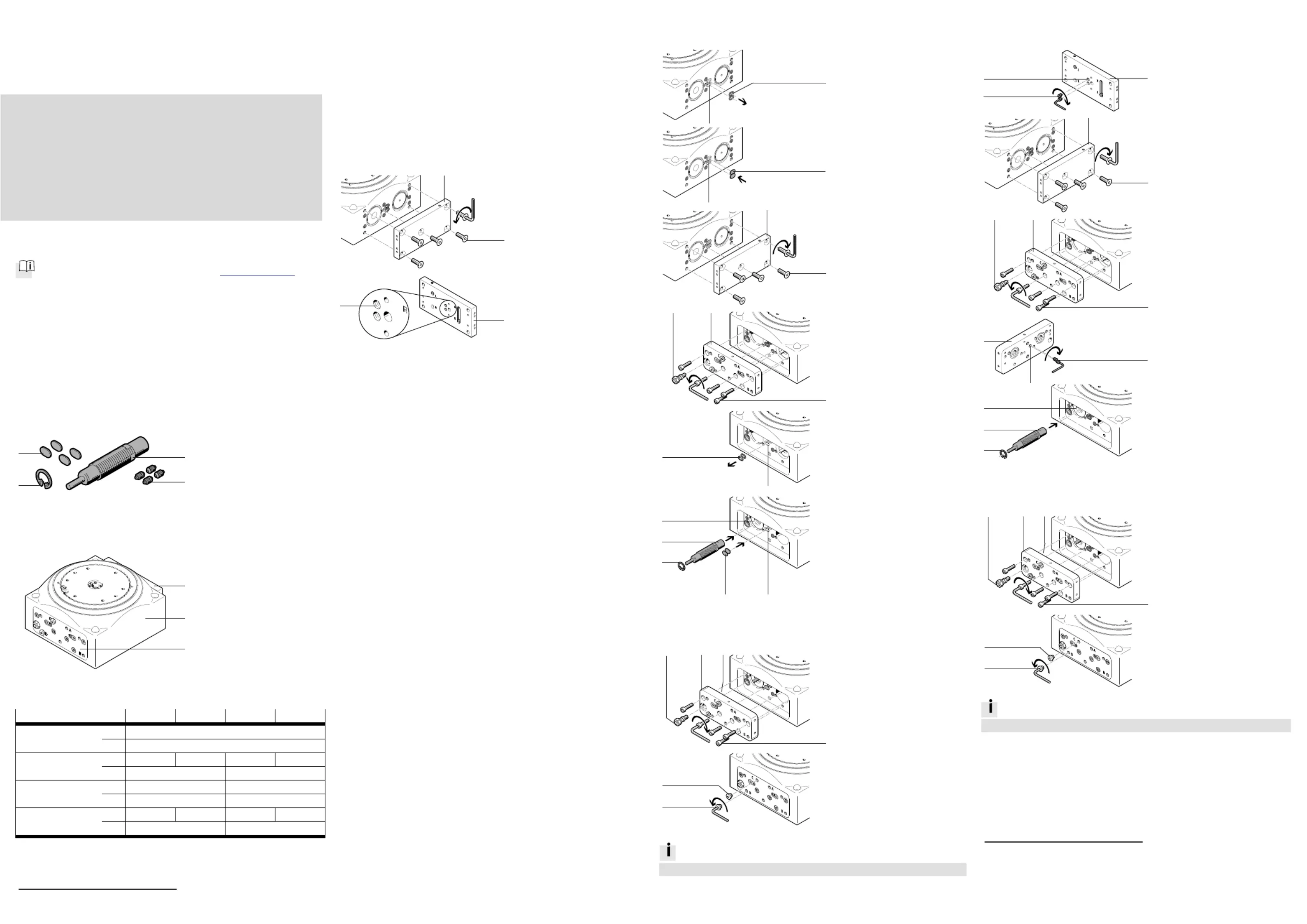

Montageanleitung (Originalbetriebsanleitung)
8072099
2017-05d
[8072100]
†‡
Pendelbetriebsbausatz
DADM-TK
Festo SE & Co. KG
Ruiter Straße 82
73734 Esslingen
Deutschland
+49 711 347-0
www.festo.com
1. Mitgeltende Dokumente
Alle verfügbaren Dokumente zum Produkt www.
festo.com/pk
Bedienungsanleitung Rundschalttisch 5
2. Sicherheit
•Sicherheitsh
inweise beachten ( Mitgeltende Dokumente).
•Anziehdrehmomente einhalten ( Tabelle).
3. Bestimmu
ngsgemäße Verwendung
Pendelbetriebsbausatz DA
DM-TK:
Umbau des Rundschalttisches DHTG in den Pendelbetrieb.
4. L
ieferumfang
11377d_1
1 Stoßdämpfer
2 Anschlagstift mit
O-Ring
3 Sicherungsring
DIN 472
4 Flachdichtung
(1x)
(4x)
(1x)
(4x)
5. Nicht im L
i
eferumfang
1137
7d_12
5 Rundschalttisch
DHTG
(B) Anschlagplatte
(H) Stoßdämp
ferp
latte
(1x)
(1x)
(1x)
6. Schraubengrößen und Anziehdrehmomente M
A
1)
DADM-TK 65 90 140 220
2 Anschlagstift M4
[Nm] 1,5
(A) Schraube M5x16 (3x) M5x16 (5x) M6x16 (5x) M6x20 (5x)
[Nm] 2,9 5,9
(F) Drossel GRLA-M5-B GRLA-1/8-QS-8-D
[Nm] 1,5 5,5
(G) Schraube M4x16 (4x) M4x16 (5x) M6x16 (6x) M6x25 (6x)
[Nm] 2,9 9,9
1)
Toleranz für Anziehdrehmomente M
A
ohne Toleranzangabe ± 20 %
7. Montagevorbereitung
•Rundschalttisch 5 entriegeln ( Mitgeltende Dokumente).
Zum Entriegeln:
•Druckluftanschluss A mit mindestens 4 bar belüften.
Der Drehteller lässt sich frei drehen.
•Druckluft abschalten.
•Rundschalttisch entlüften.
8. Montage
11
37
7d
_6
•Schrauben (A) herausdrehen.
•Anschlagplatte (B) entfernen.
11377d_13
•Anschlagplatte (B) prüfen. In
der Anschlagplatte (B) sind
Bohrungen (E) oder
Gewinde (E).
– Bei Bohrungen (E)
Abschnitt 8a.
– Bei Gewinden (E)
Abschnitt 8b.
8a. Bei Bohr
ungen (
E)
11377d_25
•O-Ringe (C) von den
Bohrungen (D) entfernen.
1137
7d_26
•Zwei Dichtungen 4 an den
Bohrungen (D) platzieren.
11377d_9
•Anschlagplatte (B) mit den
Schrauben (A) befestigen.
11377d_2
•Drossel (F) herausdrehen.
•Schrauben (G)
herausdrehen.
•Stoßdämpferplatte (H)
entfernen.
11377d_3
•O-Ringe (J) von den
Bohrungen (K) entfernen.
11377d_4
•Zwei Dichtungen 4 an den
Bohrungen (K) platzieren.
Drehteller drehen.
Linker Antriebskolben (L)
kommt nach vorn
2
)
.
•Stoßdämpfer 1 in den
Antriebskolben (L) schieben.
•Stoßdämpfer 1 mit dem
Sicherungsring 3
befestigen.
•Verbliebene O-Ringe auf
korrekten Sitz prüfen.
11377d_5
•Stoßdämpferplatte (H)
3)
mit
den Schrauben (G)
befestigen.
•Drossel (F) festdrehen.
11377d_10
•Verschlüsse (M) und (N)
entfernen.
Info
Vier Anschlagstifte 2 und vier O-Ringe (J) bleiben übrig.
8b. Bei Gewinden (E)
11377d_24
•Zwei Anschlagstifte 2 in den
Gewinden (E) der
Anschlagplatte (B)
festdrehen.
11377d_27
•Anschlagplatte (B) mit den
Schrauben (A) befestigen.
11377d_2
•Drossel (F) herausdrehen.
•Schrauben (G)
herausdrehen.
•Stoßdämpferplatte (H)
entfernen.
11377d_21
•Zwei Anschlagstifte 2 in den
Gewinden (O) der
Stoßdämpferplatte (H)
festdrehen.
11377d_22
•Drehteller drehen.
Linker Antriebskolben (L)
kommt nach vorn
2
)
.
•Stoßdämpfer 1 in den
Antriebskolben (L) schieben.
•Stoßdämpfer 1 mit dem
Sicherungsring 3
befestigen.
•Alle O-Ringe auf korrekten
Sitz prüfen.
11377d_23
•Stoßdämpferplatte (H)
3
)
mit
den Schrauben (G)
befestigen.
•Drossel (F) festdrehen.
11377d_10
•Verschlüsse (M) und (N)
entfernen.
Info
Vier Dichtungen 4 bleiben übrig.
2) 3)
9. Nach der Montage
Beim Pendelbetrieb ist die Verriegelung von der Drehbewegung getrennt.
•Drehen (rechts/links) und Entriegeln/Verriegeln nur über eine Steuerung
entsprechend ansteuern ( Mitgeltende Dokumente).
2)
Bei Teilung > 2 (BG65 und 90)/ > 3 (BG140 und 220):
Vor dem linken Antriebskolben (L) sitzt ein Abstandsbolzen. Den Abstandsbolzen bei der
Demontage entfernen und bei der Montage wieder einsetzen.
3)
Bei Teilung > 2:
Bei der Befestigung der Stoßdämpferplatte die kleine Druckfeder wieder so in der
Bohrung (X) platzieren, dass sie auf den Abstandsbolzen drückt.
1
3
4
N
M
4
X
2
)
D
1
3
4
B
A
J
K
L
A
B
F
H
G
2
E
B
A
F
H
G
2
B
E
5
B
F
H
G
1
3
L
2
H
O
X
2
)
F
H
G
N
M
K
C
D
H
B
