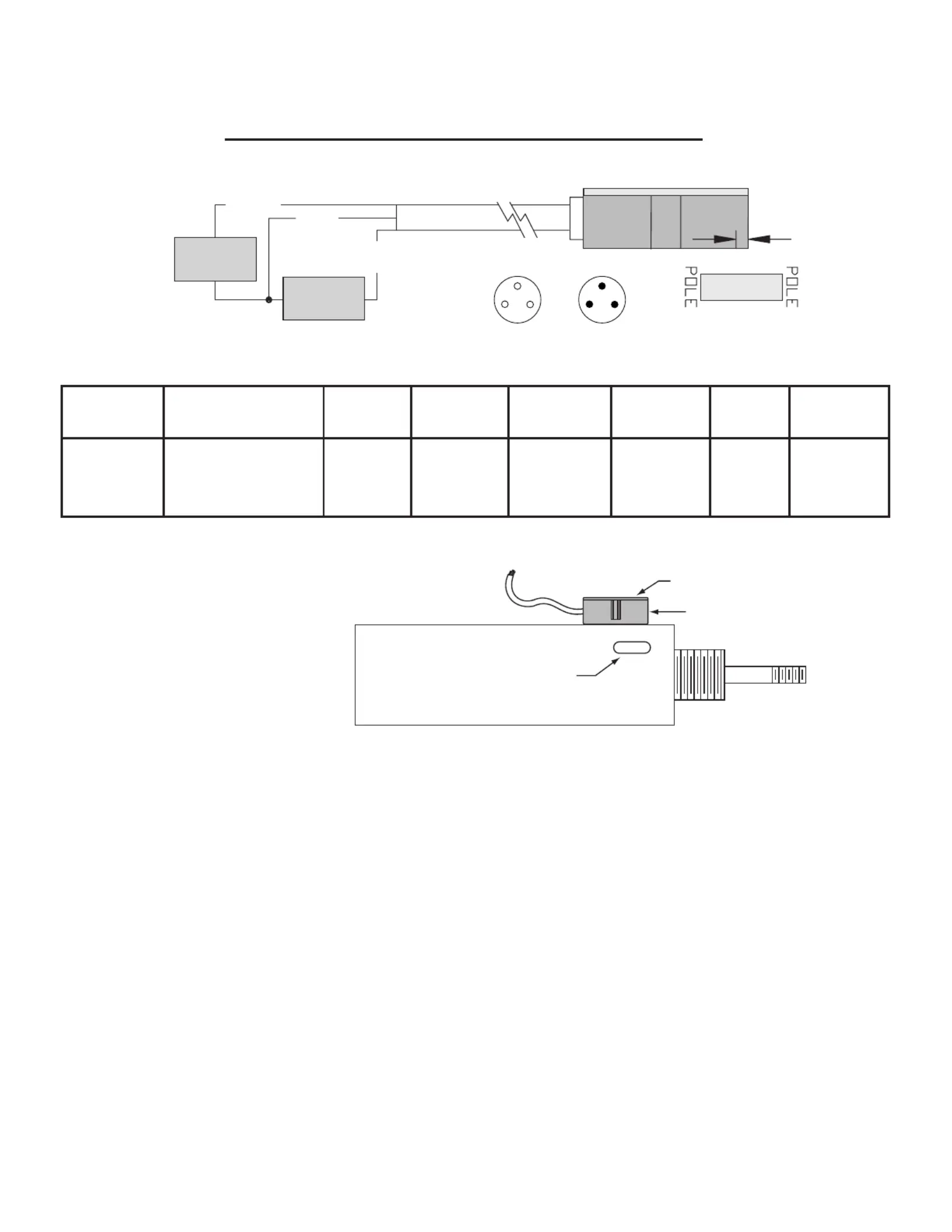

SDBF-FCS-1L-PU-... ELECTRONIC SWITCH

Wiring Diagram

**Minimum Gauss rating required for proper operation; as measured on sensor surface

*Size of sensing area depends upon size and strength of magnet and thickness of cylinder wall

*Sensing Surface Area

Transparent Top

Metal Housing

A56-1686 Rev.02

0.10" to center

of sensing area

-Warning-

Do not exceed 24 VDC.

Permanent damage to

sensor may occur.

SUPPLY

6-24 VDC

LOAD

MAGNET

Power Supply Polarity MUST be observed for proper operation.

-

+

POLAR

ORIENTATION

same as reed magnet

Female

Connector

4

1

3

4

13

Male

Connector

BLK =

PIN 4

BLU =

PIN 3

BRN =

PIN 1

Switch

Type

DescriptionFunction

Switching

Voltage

Switching

Current

Switching

Power

Voltage

Drop

Magnetic**

Sensitivity

-PU-...-LE

-PU-...-M8

Electronic for Reed

Magnet, Red LED &

Sourcing

Normally

Open

PNP

6 - 24

VDC

0.5 Amps

Max.

12 watts

Max.

1.0 Volts40 Ga.

8157760

2021-05a

[8157761]
